揚聲器又俗稱音箱,盡管在書面使用上還是有些區別,但意思基本等價,目前揚聲器有眾多分類,在實踐上遵循一定的規律來劃分,下面賽賓薈帶大家粗略了解一下:
1、按使用場合來分:分為專業揚聲器與家用揚聲器兩大類。家用揚聲器一般用于家庭放音,其特點是放音音質細膩柔和,外型較為精致、美觀,放音聲壓級不太高,承受的功率相對較少。專業揚聲器一般用于歌舞廳、卡拉OK、影劇院、會堂和體育場館等專業文娛場所。一般專業揚聲器的靈敏度較高,放音聲壓高,力度好,承受功率大,與家用揚聲器相比,其音質偏硬,外型也不甚精致。但在專業揚聲器中的監聽揚聲器,其性能與家用揚聲器較為接近,外型一般也比較精致、小巧,所以這類監聽揚聲器也常被家用HI-FI音響系統所采用。
2、按放音頻率來分:可分為全頻帶揚聲器、低音揚聲器和超低音揚聲器。所謂全頻帶揚聲器是指能覆蓋低頻、中頻和高頻范圍放音的音響。全頻帶揚聲器的下限頻率一般為30Hz-60Hz,上限頻率為15KHz-20KHz。在一般中小型的音響系統中只用一對或兩對全頻帶揚聲器即可完全擔負放音任務。低音揚聲器和超低音揚聲器一般是用來補充全頻帶揚聲器的低頻和超低頻放音的專用揚聲器。這類揚聲器一般用在大、中型音響系統中,用以加強低頻放音的力度和震撼感。使用時,大多經過一個電子分頻器(分音器)分頻后,將低頻信號送入一個專門的低音功放,再推動低音或超低音揚聲器。
3、按用途來分:一般可分為主放音揚聲器.監聽揚聲器和返聽揚聲器等。主放音揚聲器一般用作音響系統的主力揚聲器,承擔主要放音任務。主放音揚聲器的性能對整個音響系統的放音質量影響很大,也可以選用全頻帶揚聲器加超低音揚聲器進行組合放音。
監聽揚聲器用于控制室、錄音室作節目監聽使用,它具有失真小、頻響寬而平直,對信號很少修飾等特性,因此能真實地重現節目的原來面貌。返聽揚聲器又稱舞臺監聽揚聲器,一般用在舞臺或歌舞廳供演員或樂隊成員監聽自己演唱或演奏聲音。這是因?yàn)樗麄兾挥谖枧_上主放音揚聲器的后面,不能聽清楚自己的聲或樂隊的演奏聲,故不能很好地配合或找不準感覺,嚴重影響演出效果。一般返聽揚聲器做成斜面形,放在地上,這樣既可放在舞臺上不致影響舞臺的總體造型,又可在放音時讓舞臺上的人聽清楚,還不致將聲音反饋到傳聲器而造成嘯叫聲。

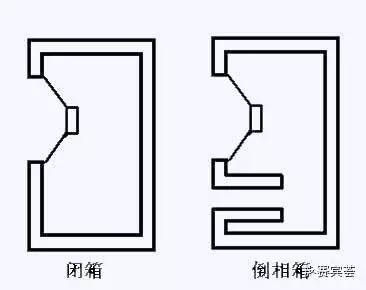

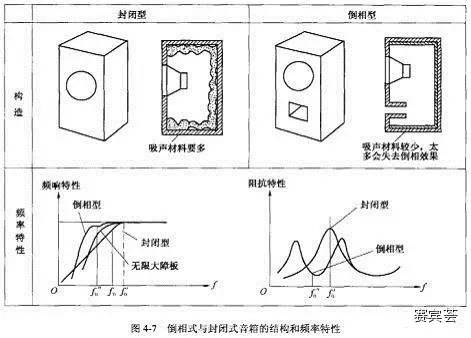

4、按箱體結構來分:可分為密封式揚聲器、倒相式揚聲器、迷宮式揚聲器、聲波管式揚聲器和多腔諧振式揚聲器等。其中在專業揚聲器中用得多的是倒相式揚聲器,其特點是頻響寬、效率高、聲壓大,符合專業音響系統揚聲器型式,但因其效率較低,故在專業揚聲器中較少應用,主要用于家用揚聲器,只有少數的監聽揚聲器采用封閉箱結構。密封式揚聲器具有設計制作的調試簡單,頻響較寬、低頻瞬態特性好等優點,但對撥聲器單元的要求較高。目前,在各種揚聲器中,倒相式揚聲器和密封式揚聲器占著大多數比例,其它型式揚聲器的結構形式繁多,但所占比例很少。
下面我們就箱體結構的劃分,向大家介紹一下常見的不同形式的揚聲器產品
按箱體結構來分:可分為密封式揚聲器、倒相式揚聲器、迷宮式揚聲器、聲波管式揚聲器和多腔諧振式揚聲器等。其中在專業揚聲器中用得多的是倒相式揚聲器,其特點是頻響寬、效率高、聲壓大,符合專業音響系統揚聲器型式,但因其效率較低,故在專業揚聲器中較少應用,主要用于家用揚聲器,只有少數的監聽揚聲器采用封閉箱結構。密封式揚聲器具有設計制作的調試簡單,頻響較寬、低頻瞬態特性好等優點,但對撥聲器單元的要求較高。目前,在各種揚聲器中,倒相式揚聲器和密封式揚聲器占著大多數比例,其他型式揚聲器的結構形式繁多,但所占比例很少。
1、密閉式揚聲器(ClosedEnclosure)是結構簡單的揚聲器系統,1923提由FrederICk提出,由揚聲器單元裝在一個全密封箱體內構成。它能將揚聲器的前向輻射聲波和后向輻射聲波完全隔離,但由于密閉式箱體的存在,增加了揚聲器運動質量產生共振的剛性,使揚聲器的低共振頻率上升。密閉式揚聲器的聲色有些深沉,但低音分析力好,使用普通硬折環揚聲器時,為了得到滿意的低音重放,需要采用容積大的大型箱體,新式的密閉揚聲器大多選用Q值適當?shù)母唔樞該P(yáng)聲器。利用封閉在箱體中的壓縮空氣質量的彈性作用,盡管揚聲器裝在較小的箱體中,錐盆后面的氣墊會對錐盆施加反動力,所以這種小型密閉式揚聲器也稱氣墊式揚聲器。
2、低音反射式揚聲器(Bass-ReflexEnclosure)也稱倒相式揚聲器(AcoustICal Phase Inverter),1930年由Thuras發明。在它的負載中有一個出聲口開孔在箱體一個面板上,開孔位置和形狀有多種,但大多數在孔內還裝有聲導管。箱體的內容積和聲導管孔的關系,根據茲共振原理,在某特定頻率產生共振,稱反共振頻率。揚聲器后向輻射的聲波經導管倒相后,由出聲口輻射到前方,與揚聲器前向輻射聲波進行同相疊加,它能提供比密閉式更寬的帶寬,具有更高的靈敏度,較小的失真。理想狀態上,低頻重放頻率的下限可比揚聲器共振頻低20%之多。這種揚聲器用較小箱體就能重放出豐富的低音,是目前應用廣泛的類型
3、聲阻式揚聲器(AcoustICresistance Enclosure)實質上是一種倒相式揚聲器的變形,它以吸聲材料或結構填充在出聲口導管內,作為半密閉箱控制倒相作用,使之緩沖,以降低反共振頻率來展寬低音重放頻段。
4、傳輸線式揚聲器(LabyrinthEnclosure)是以古典電氣理論的傳輸線命名的,在揚聲器背后設有用吸聲性壁板做成的聲導管,其長度是所需提升低頻聲音波長的1/4或1/8。理論上它衰減由錐盆后面來的聲波,防止其反射到開口端而影響低音揚聲器的聲輻射,但實際上傳輸線式揚聲器具有輕度阻尼和調諧作用,增加了揚聲器在共振頻率附近或以下的聲輸出,并在增強低音輸出的同時減小沖程量。通常這種揚聲器的聲導管大多疊呈迷宮狀,所以也稱迷宮式或曲徑式。

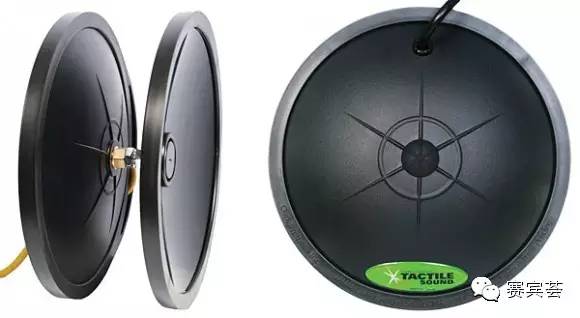

5、無源式輻射式揚聲器(DroneCone Enclosure)是低音反射式揚聲器的分支,又稱空紙盆式揚聲器,是1954年美國的Olson和Preston發表的,它的開孔出聲口由一個沒有磁路和音圈的空紙盆(無源錐盆)取代,無源錐盆振動產生的輻射與揚聲器向前輻射聲處于同相工作狀態,利用箱體內空氣和無源錐盆支撐組件共同構成的復合聲順和無源錐盆質量形成諧振,增強低音。這種揚聲器的主要優點是避免了反射出聲孔產生的不穩定的聲音,即使容積不大也能獲得良好的聲輻射效果,所以靈敏度高,可有效地減小揚聲器工作輻度,駐波影響小,聲音清晰透明。
6、耦合腔式揚聲器是介于密閉式和低音反射式之間的一種箱體結構,1953年美國的Henry Lang發表,它的輸出由錐盆一邊所驅動的出聲孔輸出,錐盆另一邊則與一閉箱耦合。這種揚聲器的優點為低頻時揚聲器所推動的空氣量大大增加,由于耦合腔是個調諧系統,在錐盆運動受限制時,出聲口輸出不超過單獨錐盆的聲輸出,展闊了低頻重放范圍,所以失真減小,承受功率增大。1969年日本Lo-d的河島幸彥發表的A?S?W(AcoustIC SuperWoofer)揚聲器就是一種耦合腔式揚聲器,適于用小口徑長沖程揚聲器不失真重放低音。
7、號角式揚聲器(Horntype Enclosure)對家用型來講,多采用折疊號角(Folded Horn)形式,它的號角喇叭口在口部與較大空氣負載耦合,驅動端直徑很小,這種揚聲器的背面是全密封,箱腔內的壓力都多在揚聲器錐盆的背面上。為保錐盆前后壓力保持平衡,倒相號角裝置于揚聲器前面。折疊號角揚聲器是倒相式揚聲器的派生,其聲響效果優于密閉式揚聲器的一般低音反射式揚聲器。
