1989 年成立于美國的CEDIA 全稱為 Custom Electronic Design and Installation Association( 消費電子設計與定制安裝協會 ),面向的是整體家庭智能影音網絡電子系統的構建設計與安裝調試。對于家庭影院的設計,CEDIA 共有三大部分的行業推薦規范,其中CEA/CEDIA CEB-22 是關于家庭影院音頻設計的推薦規范。此規范的內容與我們以往所提及的 THX、Dolby 與 DTS 等企業所帶來的家庭影院音頻設計標準相比,在整體理念上是一致的,都是追求真實再現音頻信號源的本質,不過在實施規范細節方面則有所區別,非常注重實際應用的規范使用。
家庭影院音頻設計的整體目的眾所周知,音頻設計是整個家庭影院設計當中的難點。CEDIA 在家庭影院音頻部分設計的目的是要真實重現信號源當中的音頻內容,不管是哪一方面的信號源,包括電影、電視或視頻游戲方面,都必須依照行業的規范與標準,克服實際設計當中的種種難點。這里所提及的行業標準主要包括了兩大部分,一是電影工業領域的行業標準,二是 CEDIA 旗下的推薦規范。
對于家庭影院音頻設計而言,難解決的問題是房間固有的聲學缺陷,我們需要利用各種不同的手段進行彌補,但必須注意音頻設計并非盲目依照某種單一的解決思路就能解決問題,而是要根據實際的情況與客戶的需求進行調整,以達到好的聲學表現。

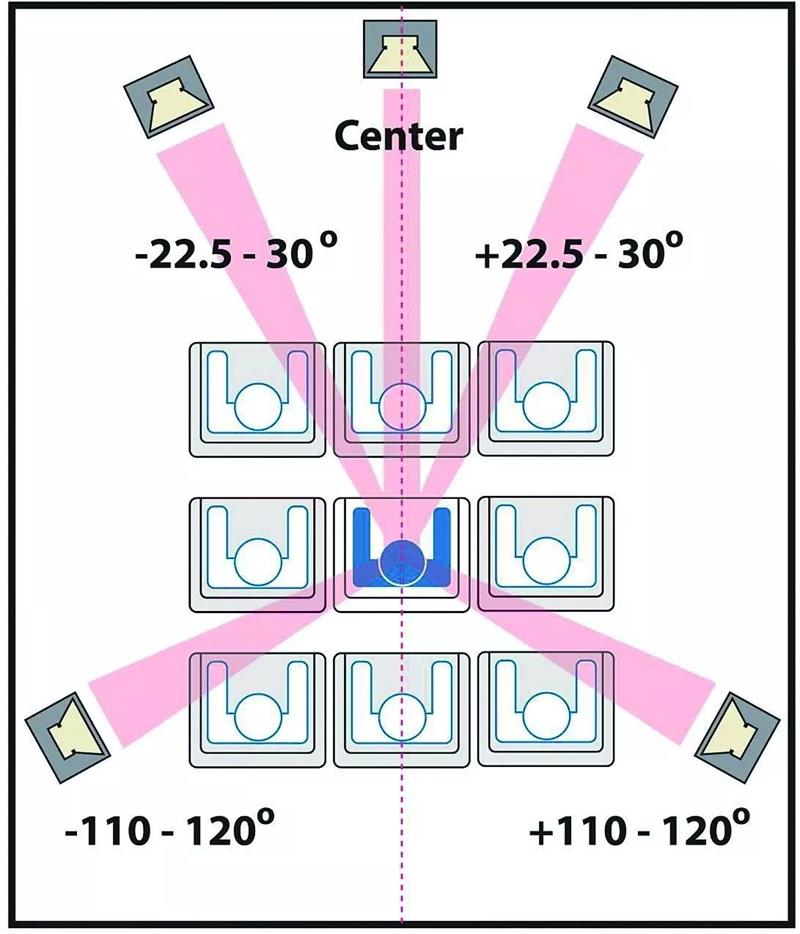

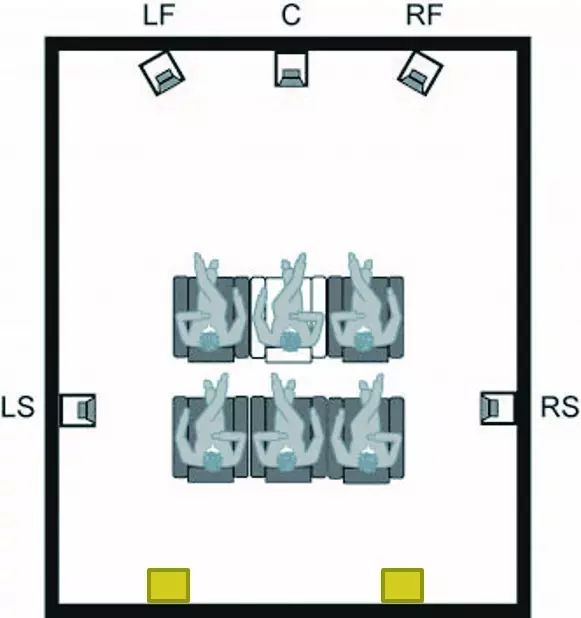

CEDIA推薦的5聲道環繞聲音箱的擺位

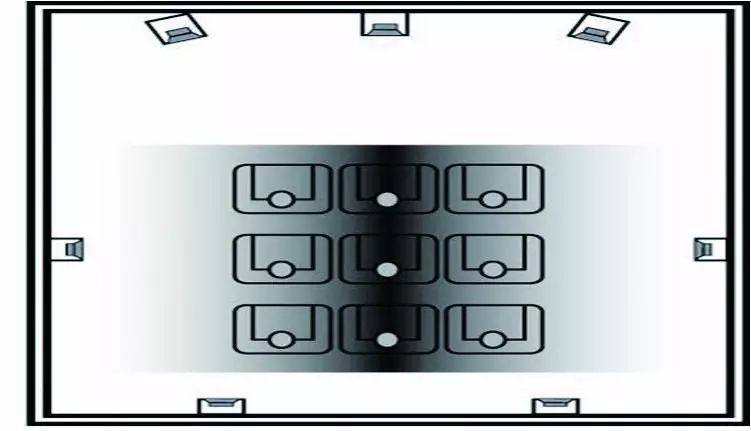

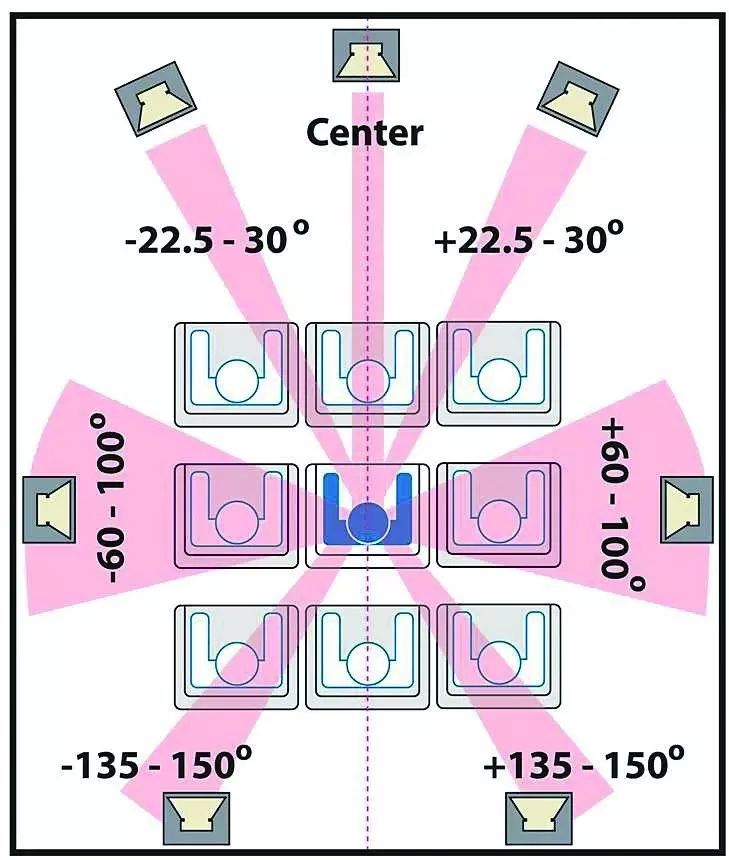

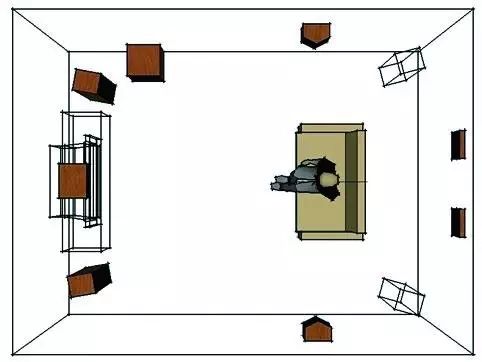

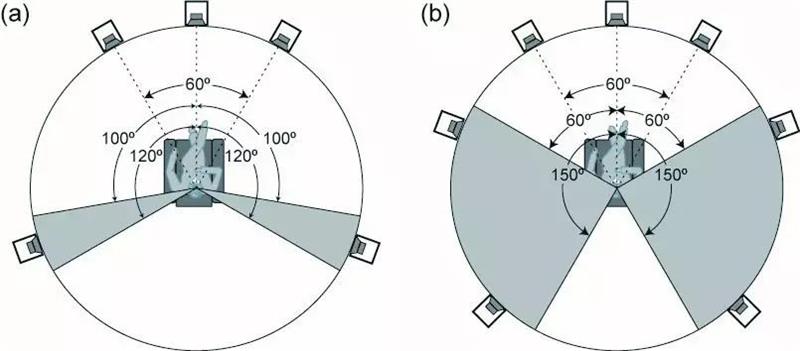

CEDIA推薦的7聲道環繞聲音箱的擺位

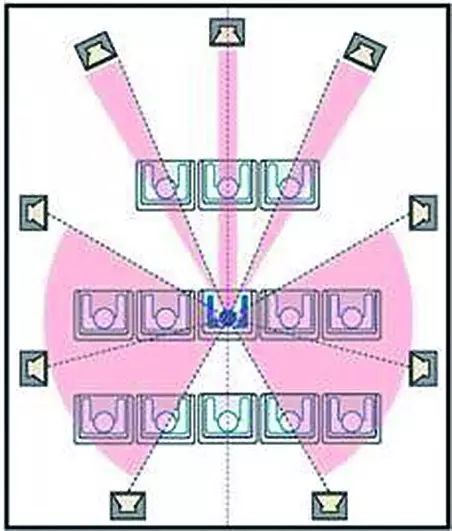

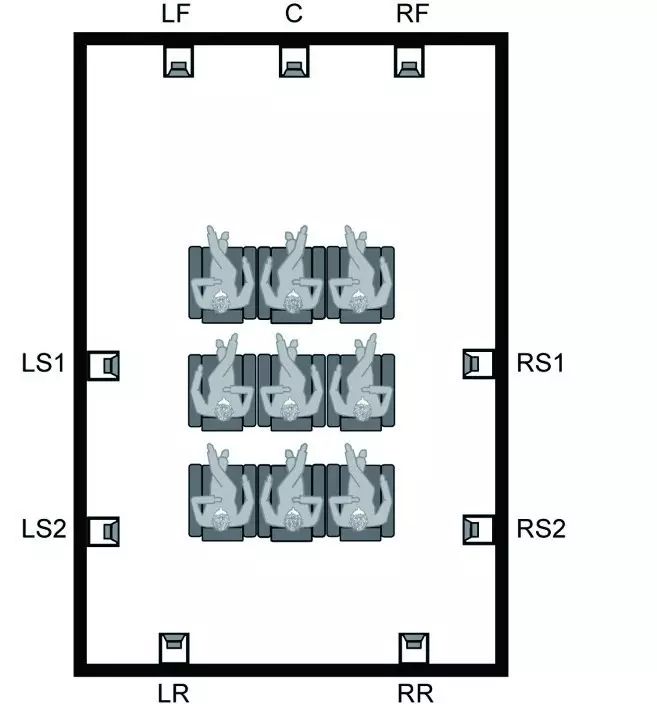

CEDIA推薦的針對大房間的環繞聲音箱的擺位
相比CEDIA的推薦,這是ITU為專業領域而推薦的多聲道擺位
主要的性能要求
● 聲音沒有出現聲染問題。所謂聲染問題,主要集中體現在房間的低頻部分,可以通過改良房間大小與形狀,調整揚聲器與座椅位置來實現。
● 實現一個順滑與平衡的前置聲場。前置聲場對于家庭影院的音頻重現是重要的一環,是我們獲取電影信息的主要途徑。
● 環繞揚聲器系統能夠提供令人信服的包圍感。包圍感主要是通過環繞揚聲器來實現的,根據不同的使用環境來選擇合適的環繞揚聲器的工作狀態。
環繞揚聲器主要負責帶來包圍感
● 清晰可辨的人聲對白。家庭影院中的人聲對白是由中置音箱發出的,所以整個聆聽位置都必須能清楚地聆聽到中置音箱發出的聲音,并且房間中的混響時間必須達到令人聲清晰能辨的狀態。
家庭影院的人聲對白部分由中置音箱負責
● 沒有出現可察覺的失真問題。這點對于整個音頻系統而言是基本的要求。
● 在整個聆聽座位區域都能帶來連續的好表現,好的性能在主聆聽位置上。理想的家庭影院應該是每一個座椅位置都是好的位置,但實際上卻很難做得到,不過要求整個聆聽區域都有良好的聲音表現并非不可能。
在整個聆聽座位區域都能帶來連續的好表現
● 連續位置上能實現準確的低頻性能。這點主要是解決低頻駐波與超低音揚聲器放置的問題。
● 聽不到的背景噪聲。控制背景噪聲,是獲得較大聲音動態范圍的關鍵。
● 與隔壁空間實現完全的隔聲,包括了出入口的位置。隔聲控制能保證整個視聽室的私密性。
設計的基礎要素
● 房間的大小與形狀、顯示畫面的尺寸、視線、揚聲器的位置與座位設置都是整個系統需要被優化設計的關鍵部分。
● 在家庭影院之中應該有一個為音頻與視頻優化設計的主座椅位置。好的座椅位置是在房間中軸線的位置。
● 其他的座椅位置應該能夠提供不錯的整體性能,而座椅的數量必須根據房間的大小而決定。
● 揚聲器的類型與放置、聲學處理以及房間的裝潢都必須有針對性地進行處理,并且按照一定的規范來實行。
揚聲器的要求與放置
● 所有揚聲器都需要有著類似的音色特點 ( 相同的品牌 /系列 )。許多影音愛好者在設計家庭影院的時候,往往會忽略這一點。CEDIA 在這里特別指出了整個音箱系統都必須具備相同的音色,否則整個系統在表達聲音的時候就會產生一種不協調感,影響整個聆聽感覺。
所有揚聲器都需要有著類似的音色特點
● L、C、R( 左中右 ) 前置揚聲器應該放置在人耳聆聽的高度上 ( 不要超過 15 度以上 ),如果前置揚聲器放置較高,應該利用指向性進行調整。需要注意這里所提及的揚聲器的高度是指高音單元的高度。
● 全頻揚聲器到所有聆聽者之間的通道并無任何障礙,尤其是針對中置揚聲器。除了超低音揚聲器沒有指向性之外,其他全頻的揚聲器都具備一定的指向性,這時就需要留意這一點,特別是重現對白的中置揚聲器。
● 中置揚聲器在房間長度的中軸線上。
● 揚聲器前障板或箱體部分應該注意離偶與阻尼處理,以減少共振問題的發生。很多情況下,視聽室中產生的噪聲是由于揚聲器本身制造工藝又或采用了嵌入式音箱安裝,前障板與箱體本身很容易會出現共振問題。因此,在安裝整套音箱系統的時候,必須解決這一問題。
● 左右聲道揚聲器相互之間的水平角度應為 45-60 度,不要離屏幕太遠。左右聲道揚聲器應該內八字指向主聆聽位置。所謂內八字的方式,實際上就是建議左右聲道主揚聲器與主聆聽位置形成一定的指向角度。畢竟對于揚聲器而言,好的聲音來自在軸,可惜在國內絕大部分的家庭影院實際案例之中,往往都沒有好好利用這一點。

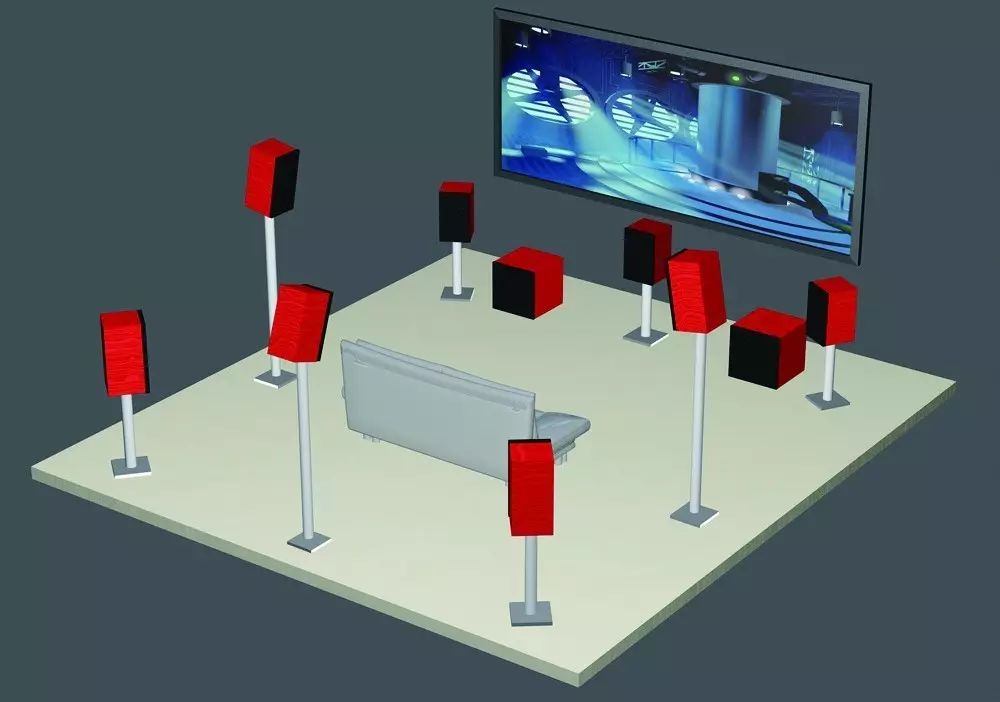

增加兩只后方音箱使包圍感更出色
● 環繞揚聲器的放置應優化包圍感與準確性。對于 5.1聲道的配置,環繞揚聲器應該在中軸線位置110-120度的位置上放置。對于 7.1 聲道的配置,側環繞揚聲器相鄰60-100度,后環繞則在135-150度之間。對于大型房間,多個環繞揚聲器能確保更好的包圍感。對于環繞揚聲器的搭配,CEDIA 相對其他機構的規范是相對靈活的,尤其是針對大型房間或者偏窄長型的房間都沒有限定我們選擇多少個環繞揚聲器,而是建議通過多個環繞揚聲器取得更好的包圍感。另外,對于環繞揚聲器使用的類型,也并非一定要采用偶極性的方式,而是根據實際的需要來使用,畢竟在絕大多數的電影院之中仍然以傳統的單極性為主。
超低音揚聲器設計指引
● 為了減少不同座位之間低音不同的問題,采用多個超低音揚聲器總是比使用一個能夠?qū)崿F(xiàn)更佳的效果。這種解決方案已經得到了理論與實例的證明。但是必須注意,多個超低音揚聲器的放置位置,這點才是重要的

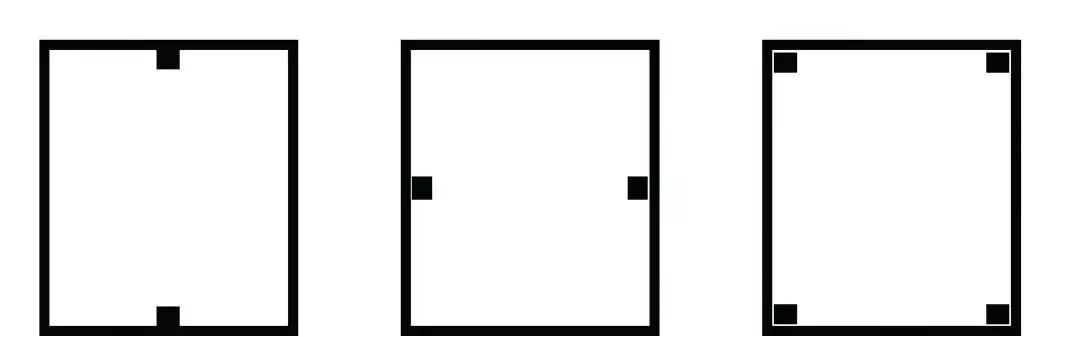

CEDIA建議可以通過采用多個超低音音箱來解決低頻駐波問題
● 在一個接近矩形的房間中,按照一定規范使用2或4個超低音揚聲器能夠得到更好的房間模式,能夠?qū)崿F(xiàn)在多個座椅位置上獲得更好的低頻響應。當一個視聽室中不只一排座椅時,我們就要考慮選擇多個超低音揚聲器的解決方案。
座椅位置設計指引
● 主聆聽位置應該在揚聲器設計圖中的幾何中心位置上。這一點毫無疑問是重要的。
主聆聽位置應該在揚聲器設計圖中的幾何中心位置
● 利用中軸線方面的座椅位置。因?yàn)樵谶@個位置上能夠獲得更清晰與包圍感更好的聲音,是僅次于主聆聽位置的選擇。
● 座椅不應緊貼著任何揚聲器。特別是要避免過于靠近環繞揚聲器,那樣會直接影響到整個音箱系統的包圍感。如果受到房間固定因素的限制,可以通過偶極性揚聲器與擺位來緩解這一問題。

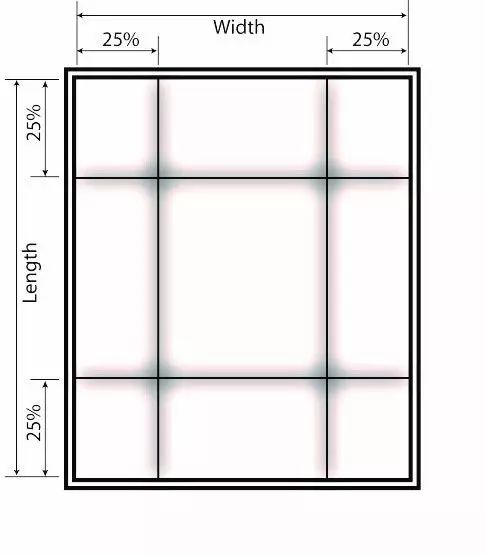

● 避免座椅設置在二階房間模式的零點上,在每堵墻 1/4長度的位置上。這是為了減低受到低頻駐波干擾的問題,簡單而言,在這些位置上,你基本上感受不了明顯的低圖片
避免座椅設置在二階房間模式的零點上
聲學處理
● 混響時間 (RT) 在500Hz頻率下應該為0.2-0.5s。需要留意的是,這是500Hz的混響時間,而并非全頻段的推薦數值。
● 過短的混響時間會使到房間聲音變得太過“死”,反而會影響整個體驗。另外,過長的混響時間則會影響到聲音的清晰度。

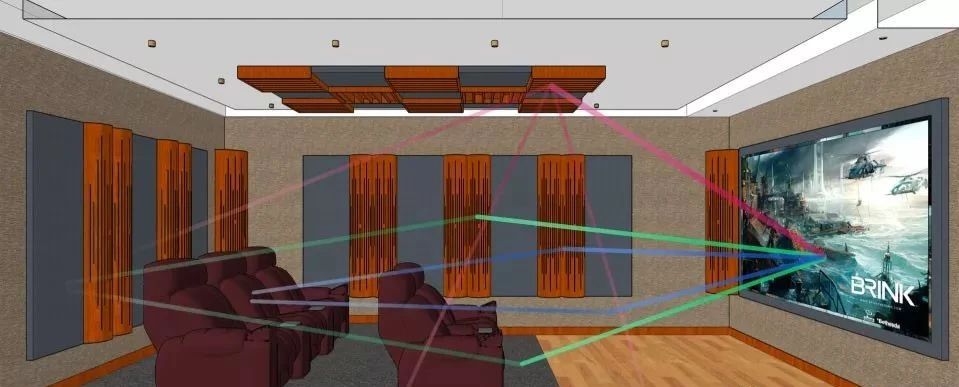

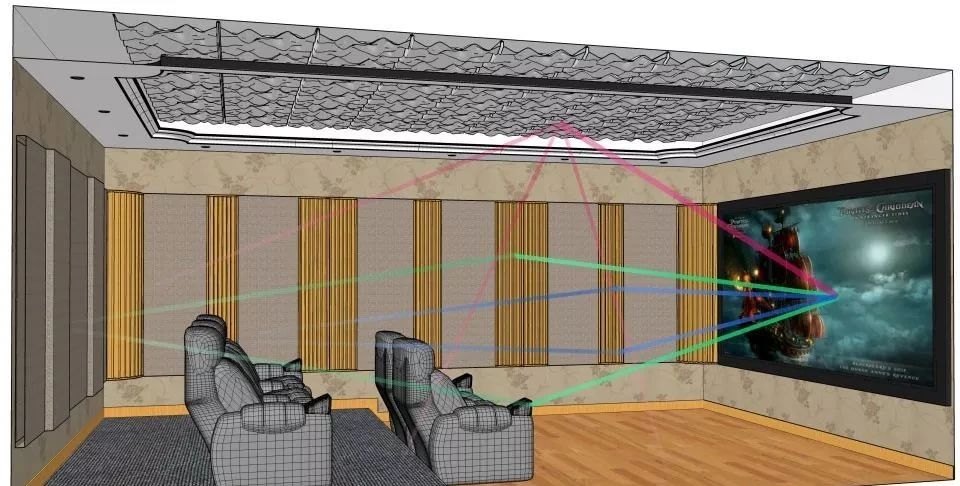

● 一個典型的房間能夠靠以下的幾點來提升房間聲音的性能。a.地面鋪設地毯;b.一個混合的吸聲(少3英寸)與擴散處理,不要超過墻面面積的50%,用于控制靠近聆聽區域之間相鄰墻面的回聲顫動,控制一次反射聲 (可選擇)。值得留意的是,對于一次反射聲,CEDIA 的建議是有選擇性地進行控制處理,并非一定采用強吸收處理。
● 所有的材料都需要達到 A 級的防火性能。對于聲學處理材料的防火安全性,在國外是非常講究的,因?yàn)榻^大部分的材料都屬于易燃材料,如果本身沒有達到很好的防火性能,在出現火災的時候會相當危險。
● 房間中不應出現可聽得到的振動。這點特別容易出現在商場中建立的家庭影院展示廳之中,主要的原因在于房間本身的堅固性問題,容易出現低頻共振。
背景噪聲要求
應該≤30dB/A(RC mk II標準),理想是≤20dB/A。為什么要強調背景噪聲?原因在于越低的背景噪聲,我們想要獲得越大的動態范圍就越容易,對于整個系統的要求就更低,不必要一定采用超大功率的放大器進行驅動。
背景噪聲控制處理
● 采用特大的暖通與空調管道。大型的管道可以有效地割斷聲音的傳播路徑,還可以在其中加入聲學處理材料進行吸聲處理。
● 采用低噪聲的調光器。對于擁有智能燈光控制系統的家庭影院,這點是不能忽略的重要部分,很有可能會產生高頻噪聲。
● 在水管處采用聲學處理。在視聽室中很有可能隱藏著下水道等裝置,會極其容易出現不必要的噪聲干擾,因此也必須注意噪聲的控制。
● 隔離暖通與空調設備、水泵等。
除了以上的事項之外家庭影院設計需要注意的三大要素:聲學、美學、光學
1、聲學處理與房間美學
從家居美學出發,家居風格決定了一個視聽室的美感以及整體設計上的合理性,家居風格是綜合而復雜的,有意識形態的、有物質條件的、有傳統的、有地域物產的,還有居住者個人的經歷、才能及偏好和外來的影響等等因素。無論成因如何,首先要考慮好居室的基本風格,一旦建立起一種氣氛、一種風格、一種角度,你就可以仔細地構建自己的風格,并且逐漸獲得自信。而聲學處理則是朝著提供優質音響效果而前進的處理手法,一旦聲學設計和室內設計在一個空間內不能共存的話,那么其中一方肯定會有所妥協,然而對于許多影院設計師來說,聲學處理和房間美學之間其實并不存在互相排斥的問題,因?yàn)楝F(xiàn)代的聲學處理方法已經向藝術感和實用性的方向發展了很長一段時間,而在家庭影院室內設計上也能包容許多平時我們在家居中所不能接受的東西,這兩個來自不同領域的學科在家庭影院中反而會催生出積極的有益因素。例如,我們可以接受在天花板位置安裝隱藏式的擴散體,接受墻壁中加入吸音龍骨,可以接受地板采用地毯和錯層設計。
值得注意的是,在家庭影院的設計中,聲學設計與室內設計必須保持一致性,設計上要同時進行,在裝修建設中也要一并完成。
如何妥協聲學處理與房間美學:
聲學設計與室內設計都是共同為營造優美的視聽室而服務的

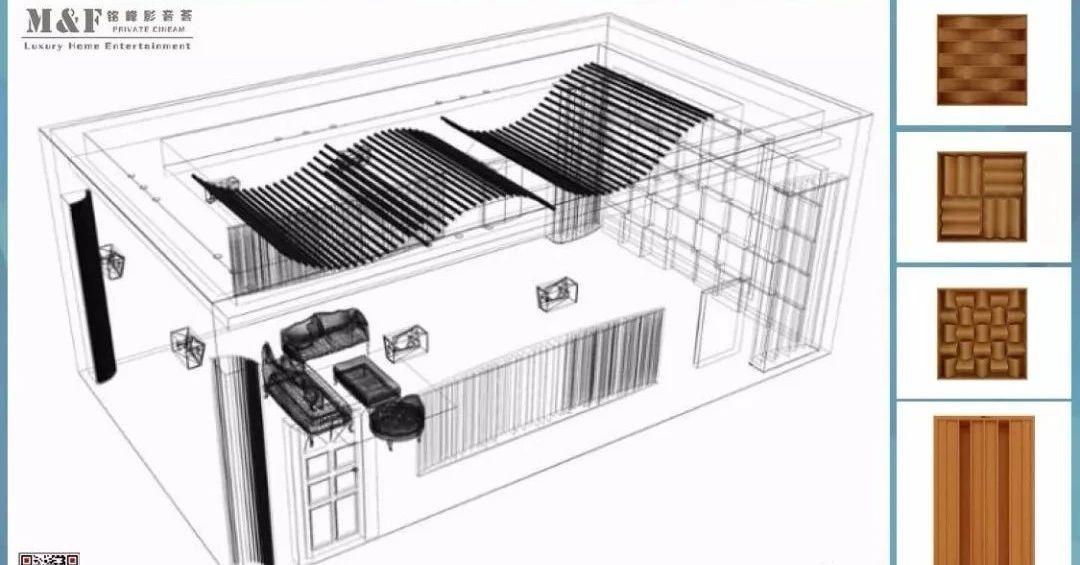

任何聲學設計都需要集成到整個室內設計方案之中
聲學材料必須具有很好的隱蔽性和始終被隱藏起來
聲學材料好采用模塊化的安裝方式
隔音與聲學處理
隔音的目的就是盡量減少視聽室與家庭中其他房間或者空間之間的聲音傳輸,以提高觀看電影時的體驗感,并減少對相鄰空間的影響。而聲學處理的目的是盡量減少駐波的形成以及其他不必要的聲音反射,以制造一個自然的空間,讓音響系統的重放正確執行,讓每一個觀眾都擁有一個愉快的觀影經歷。一個視聽室的聲學設計除了隔音、控制反射聲和混響時間之外,駐波處理也是一項非常重要的措施。每個房間都存在駐波,而且駐波也不能完全消除,只能避開或者通過其他方法來抑制。而我們知道,控制駐波的方法有:1.控制房間長寬高比例;2.改變超低音音箱的擺放位置(或聆聽位置);3.采用聲學處理材料(如低頻陷阱)等等。良好的隔音可以保證觀眾既能在不受外界干擾的情況下觀看電影(或聽音樂),又不會干擾到鄰居的正常生活。同時,確保房間有足夠高的信噪比,能讓觀眾聽到更多的聲音細節和更大的動態范圍。而為了達到房間的高信噪比,建議視聽室采用房中房的結構來進行隔音。房中房結構就是利用房間與房間墻壁之間的空隙來隔斷聲音的傳播,從而實現高效隔音的目的。雖然這種結構在造價上比較高,但效果卻是顯著的,是公認的隔音方式之一。
隔音與聲學處理:
了解視聽室的隔音和頻響表現
尋找合資格的家庭影院設計師進行聲學校正
添加聲學材料和改變揚聲器的擺位
a、處理的類型
如果一個房間內已經放置了家具、窗簾等家私物品,那么實際上這個房間已經擁有很好的聲學特性,然而在許多情況下,我們所制作的視聽室是一個毛坯房,設計師們只能看到一個空蕩蕩的房間,因此聲學設計要盡量運用吸收和擴散這兩個處理方式,而吸收和擴散擁有相輔相成的關系。不過,過度使用聲學處理材料或使用過少都會影響整體系統的聲音表現。另外,低頻駐波是由于房間物理尺寸所產生的,所有的房間都有低頻駐波問題,并不存在徹底的解決方法。除了對視聽室內在進行處理外,改變房間的尺寸比例、選擇合適的聽音位置、超低音揚聲器合理擺位、使用針對低頻的聲學處理方法和使用均衡器,都可以很好地對聲學效果進行處理。而面對噪聲問題,可以通過隔絕空氣傳播和隔絕結構傳播來實施處理。隔絕空氣傳播的其中一個重要部分,就是使用特殊設計的隔聲風管或使用超靜音空調;在隔絕結構傳播部分,可以使用特殊的墻體結構。
處理類型的選擇:
硬結構建造物料的聲音杜絕
墻壁的聲吸收處理
墻壁的聲擴散處理
低頻陷阱的設立
隔音處理
2、吸收

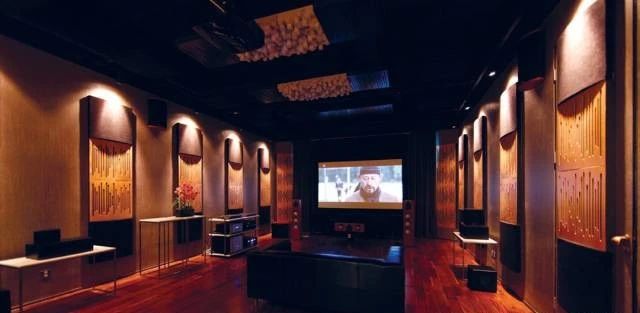

對房間的聲學處理,重點在側墻和天花板。原則上室內聲波的處理擴散應多于吸收,目的是使共振強度降低,要合理地選用吸音材料,能夠在居室裝修時就考慮選用一些具有一定吸音功能的材料是好的。許多家居環境對于聲音的吸收都會選擇一般的家具或者擺設來進行處理,例如薄的地毯、掛簾、壁毯等主要對中、高頻有吸收作用,但對低頻的吸聲作用很小,如果使用太多會導致房間里的中、高頻聲音的混響時間偏短。而在專業吸音處理上,常見的吸音用料包括隔音用龍骨、石膏板、高分子塑料以及毛氈。

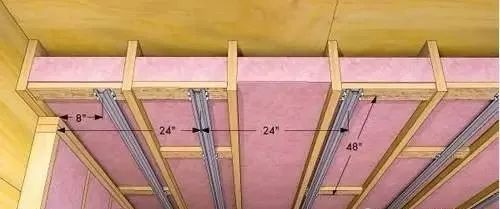

在打造視聽室的吸音處理上,我們通常會針對側墻進行加裝處理。我們可均勻適當?shù)卦O(shè)置一些吸聲和擴散物,通常的處理方法是在原有墻體的基礎上做空腔隔音,但是會導致空間面積減少??梢韵仍趬Ρ谏洗蛏陷p鋼龍骨或木龍骨,然后在龍骨的外面安裝兩層石膏板或吸音板,再在石膏板或吸音板中間添加一層隔聲氈,想要好的效果,需要在龍骨的空腔內填充吸音棉、隔音棉,外面再添加一些裝飾。

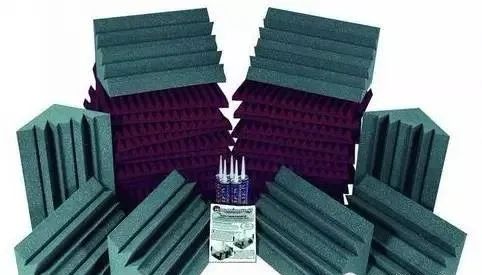

選擇聲音吸收材料的要點:
盡量采用玻璃纖維等較為耐用和防潮的物料
確保這些材料具有很好的阻燃性
在安裝后可適當?shù)夭捎猛嘎暤牟歼M(jìn)行覆蓋
顏色方面沒有要求
應挑選質量較輕的類型
3、擴散

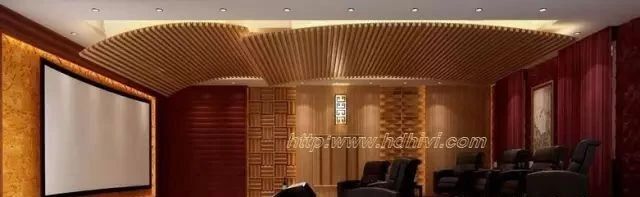

房間的擴散特性好,則聲音的衰減平滑,室內各處聲音感覺均勻。任何凸面都有擴散聲波的能力,包括斜面、曲面以及凸弧面,當需要擴散聲波頻率但受制于凸面大小時,可采用擴散板進行處理。聽音房間的建筑聲學特性各不相同,不同物體對聲音的反射和吸收也各不相同,所以為改善聽音環境而進行聲學處理,房間內的吸音和擴散處理是一個十分重要的聲學處理環節。在視聽室中安裝擴散材料并且進行混響測試的時候,必須確保房間中沒有具有特殊硬反射的物料存在,如玻璃、金屬板等。
由于聲波在室內各反射面上連續反射,并且不斷改變其傳播方向,這種能使室內任一位置上的聲波可以沿所有方向傳播的聲場稱為擴散聲場。嚴格意義上的擴散聲場必須滿足以下三個條件:1、室內的聲能密度均勻,即聲能密度處處相等。2、聲能在室內各個方向傳遞的幾率相等。3、從室內各個方向到達任一點的聲波,其相位是無規律的。在這樣的聲場中,聲波無論在空間位置還是傳播方向上都不會一成不變地匯集在一起,而是隨著傳播過程的進行逐漸擴展,并分散開來,直至充滿全部空間并遍及所有方向。
擴散物的特點:
1、可針對多個頻段的聲音進行擴散和反射
2、可隱藏在整個影院視聽室的藝術設計之中
3、必須與吸音處理實現同步安裝和測試
4、低頻陷阱
針對低頻在房間中的泛濫以及不正確設置的問題,設計師都會建議在視聽室中安裝低頻陷阱。低頻陷阱主要的作用就是處理房間中因低頻反射而出現的不良效果。低頻反射會引起兩個主要問題:一個是房間轟鳴,這是由房間的自然共振導致的。在相對兩面墻的空間中會有一系列低頻信號比其他頻率發出的聲音更響,持續的時間更長。這種轟鳴會使音樂變得含混不清,從而無法很好地分辨出各種低音樂器發出的正確聲音。而低頻反射引起的另一個嚴重問題就是頻率響應曲線的嚴重扭曲。
要了解低頻陷阱,我們可以從了解它的類型開始。低頻陷阱常見的有幾種類型,每種有一些小的變種。流行的一種叫赫爾姆霍茨共鳴器,它是因這一領域的權威科學家Herman von Helmholtz (1821-1894)而得名。它的設計原理很簡單,一個大箱子有一個小開口就會對某一特定頻率產生共鳴。任何落入低頻陷阱頻段中的聲波會引起箱體內部空氣的往復運動。聲波能量于是被消耗到箱體內的空氣中,從而將房間中的聲波能量除去。第二種類型,是一種共鳴式低頻陷阱,利用玻璃纖維來作吸音材料,它通常被稱為嵌板式陷阱。嵌板式陷阱通常使用玻璃纖維來拓寬吸收范圍,但缺點是這種低頻陷阱對于80Hz以下的頻率很難產生充分有效的吸收。
低頻陷阱的擺放:
低頻駐波通常會在四個墻角聚焦,低頻陷阱放置在墻角效果好
可優先放置在揚聲器后方的墻角上
在四個墻角放置低頻陷阱,可以一直延伸至天花頂部
低頻陷阱要點:
針對低頻駐波以及低頻混亂而使用的聲學處理手段
低頻陷阱種類繁多,必須挑選符合房間需求的產品
基本上在小房間視聽室中都需要使用
以墻壁夾角為主要放置點

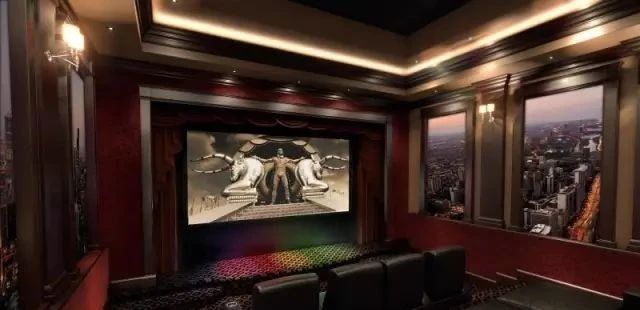

5、燈光效果

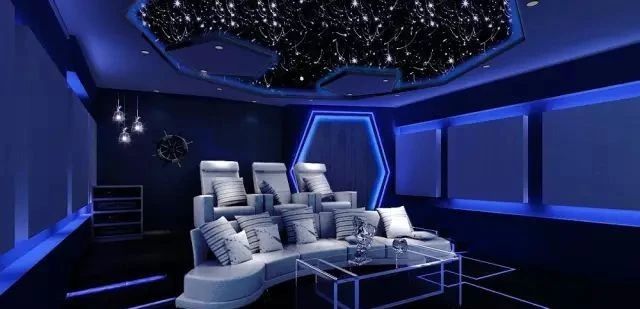

在家庭影院視聽室中布置燈光照明系統,其實可以歸納為氣氛照明的范疇,氣氛照明主要用于營造舒適的氛圍。要制造氣氛照明,應該選用不同高度的燈具。比如說,低矮的落地?zé)?,彩色燈罩的臺燈,或者再添一些漂亮的LED背景燈,在天花板上加入星空效果,營造夜晚浪漫的氣氛。另外,從房間其它部分遠遠播灑過來的功能照明也能起到營造氣氛的作用。使用一些柔和的黃光會讓人感覺呆在家里很舒服,因此對于早出晚歸的人來說,采用朦朧的黃光就比較合適。良好的燈光效果除了可以突出視聽室的重點以外,還可以讓聲學材料以及視聽室中擺放的各種物品起到隱藏和突出的作用,例如在天花板的吸音和擴散板上加入星空效果,就可以讓人感覺不到那是一個聲學設計,使用射燈照射墻壁上的電影海報,就可以突出整個房間的主題,從而讓人更好地投入到電影中去,讓自己恍如置身于電影院之中。
除了造型燈以外,普通照明也是視聽室所必需的,普通照明的作用是為整間房間提供均勻的光線,用來確定整體基調,把功能和氣氛照明融合起來。吸頂燈、配半透明燈罩的吊燈以及向上照射燈都能照亮整個房間,還可以均勻地投射光芒。
燈光效果要點:
把氣氛照明與普通照明的燈具分開處理
氣氛照明的燈具通常可以調節亮度
普通照明的燈具應該與氣氛照明的燈具采用相近的色溫光線
利用燈光擴張空間。明亮的燈光適合大房間,狹小的房間燈光一定要柔和。
可以考慮在透聲幕后方加裝造型射燈,突出背后的揚聲器
6、燈光的智能化
智能化已經成為當今建筑發展的一個大方向,除了智能影院設備以外,燈光系統也逐步走向智能控制、節能的領域中。智能照明控制系統能對家中的燈具進行智能調光和開關,讓視聽環境更具氛圍。目前眾多支持影音控制的智能控制系統都加入了燈光控制功能,只需要在傳感器和弱電控制上加入燈光電路部分,即可完成整套家庭影音系統的智能控制。燈光的智能控制還可以結合到不同的照明場景模式中,例如影院模式、溫馨模式、游戲模式、閱讀模式等等,讓多用途的視聽室可以產生不同的環境氣氛。在實際使用時可以通過主題模式和預先設置的功能,只要按一下遙控器上的鍵即可啟動一個燈光主題,這是一種通過不同組燈光的明暗變化而營造不同效果以表現各種家居氛圍的方式,在現代家庭影院系統中,燈光的智能化漸漸成為設計的重點。
智能照明系統使人們生活在舒適的狀態,無論室內有多大這套系統都可應用。隨著智能照明系統在市場中的推廣,越來越顯示出它的優勢,在帶來各種各樣的功能的同時,也給視聽生活營造了一個舒適的空間。
燈光的智能控制:
智能照明控制系統能對家中的燈具進行智能調光和開關
目前眾多支持影音控制的智能控制系統都加入了燈光控制功能
燈光的智能化漸漸成為設計的重點
讓多用途的視聽室可以產生不同的環境氣氛
整體解決方案
整體解決方案所包含的核心內容,其實就是如何把整個影院系統整合到一起,同時在這個基礎上實現統一控制、統一管理、統一維護的目的。那么對于一般的消費者而言,怎樣才能把整體解決方案的概念灌輸給他們呢?智能控制系統就是一個很好的例子。從前在智能控制還不是十分流行的時候,人們會挑選一些智能遙控器來把多個器材的遙控命令整合到一起,實現一站式的控制體驗,其次就是采用器材與器材間的聯系實現聯動操作,時至今日我們已經可以得到一個相當完善的智能控制系統了,用一個簡單的控制器就可以控制整個房間里面的所有電子設備。
如果說上面的表述是針對一般用戶體驗的角度來說的話,那么整體解決方案的另外一個意思就是針對設計師來進行解釋的,整體解決方案就是把各個不同的影音和家居元素整合到一個整體之中。每一個分支都有其重要性,了解自己所負責的環節,并且認真完成自己的工作是十分重要的。試想一下,每一個人的身體里面都有著各種不同的器官,但是它們的作用都是同等重要的,所以在整體解決方案之中,能夠把每個部分都做得盡善盡美,并且有計劃地把它們組合起來,這才是一個成功的整體解決方案。
打造出色的整體解決方案
要明白出色的整體解決方案是從每一個成功的子系統開始的
在設計過程中各個不同的部分需要進行互動
整體解決方案無論怎樣復雜,在操作上都必須盡量簡單
雖然系統的設計和組合十分重要,但是客戶關心的只有房間
