法式與極簡的邂逅【佛山.雍景灣】多功能別墅影音室案例分享

提高生活品味領域一小步

將是理想品質生活一大步

我們正為此而不懈努力

上了有層次的生活

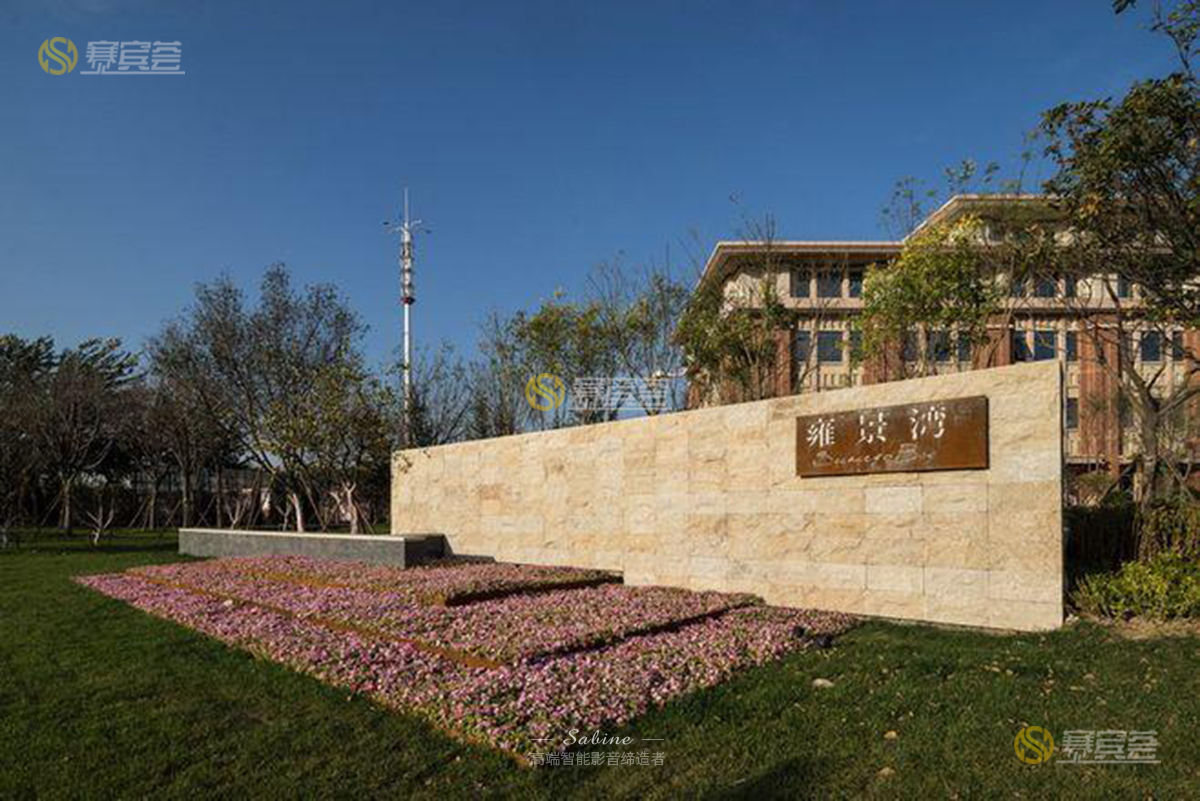

這里是佛山《綠島湖.雍景灣》

項目總概括

整包影音室項目

高性價比實用高端

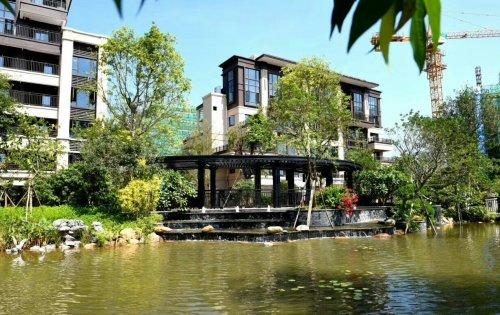

項目位于綠樹青山環繞的佛山.綠島湖私家雍景灣別墅，這里有著個性與共性的完美結合?，F(xiàn)代宏偉建筑別墅連同四層獨棟獨院建筑設計，理所當然地成為城市風向標。

地下影音室，長6.81m，寬4.27m，層高3.43m，面積29平方米，屬于中小型影音室。

投入總預算24萬人民幣，歷時3個月完成交付。

業主五口之家，40歲左右，有個可愛的女兒，靠經營陶瓷行業起家，為人溫文有禮，脾氣溫和，是個好好先生，也比較孝順，平時比較喜歡看電影，父母則喜歡唱歌，希望建造多功能影音室供家人娛樂使用。

方案配置

整包影音室項目

丹麥達尼7.1.2杜比全景聲影院系統

主音箱 丹麥達尼OBERON 7*1對

中置音箱丹麥達尼PHANTOM H-60*2只

環繞音箱 丹麥達尼PHANTOM H-50*4只

全景聲音箱 丹麥達尼PHANTOM E-50*2只

低音炮 丹麥達尼K-14F*1臺

AV功放日本馬蘭士SR6014*1臺

投影機 日本愛普生TW9400*1套

投影幕 美國施威H150寸4K透聲幕*1套

英國MASU KTV系統

KTV主音箱 英國MASU HK12*2只

KTV功放 英國MASU PK-2600*1臺

前級效果器 Vinal X5Ext*1臺

點歌機視易 6T全高清點歌機*1套

點歌屏視易22寸高清蘋果風格*1臺

無線麥克風 BBS U-6082S*1套

美國Control4 影音室智能系統

智能中控 美國Control4 EA-1*1套

場景面板 美國Control4雙路無線開關*2個

設計團隊

專業專注

總設計師：梁仟雨（THX 認證工程師）

外表時尚，心思細膩，由于熱愛音樂電影，投身影音智能行業五年，熱衷分享傳遞電影文化。忙碌之余在公司的影音廳欣賞一場電影或放聲K歌，已經成為其不可或缺的精神食糧，于自我是節省時間的娛樂方式，于工作是沉淀積累、提升鑒賞能力。從業五年以來，經手打造高端影音案例100+，在智能家居設計、私人別墅影音設計、全宅背景音樂設計、安防監控系統設計方面，均有扎實穩固的設計工作經驗。

工程監理：陳國豪（CEDIA/RTI認證工程師）

個人所專所長智能家居、弱電、強電及安防監控；服務態度專業專注、富有責任心，從業五年，實施監督私人影院、智能家居、背景音樂、無紙化辦公的整體解決方案100+，獲得高褒獎的滿意度，深得業主好評。

調校工程師：蔣煥（ISF影像國際認證工程師）

八年以上調音經驗，CEDIA 和 HAA認證工程師， 曾擔任多個大型演出活動，固定安裝的技術支持及音響系統調試，有多場中小型私家影院實操案例經驗，熟悉運用聲學空間，專業無線傳聲系統、數字調音臺、均衡器、數字效果器、壓縮限幅器、激勵器、分頻器、反饋抑制器、網絡化數字處理器及劇場、劇院多功能廳的音響系統設計構建。規范使用聲學知識、音響技術知識；對功放、耳機、音響調試，專業有獨到見解。

構建過程

從零到有再到精致

覆蓋全宅幾大節點的服務能力

影音室從十一個大板塊去構建。分別是設計效果圖、確定器材方案、設計詳細的施工圖紙、裝修部分、設備安裝部分、調試部分、客戶驗收部分，直至交付，獨具現代化家庭氛圍，覆蓋全空間的整包設計，充分體現了設計團隊的的包容力及專業性。

一、確定整體風格

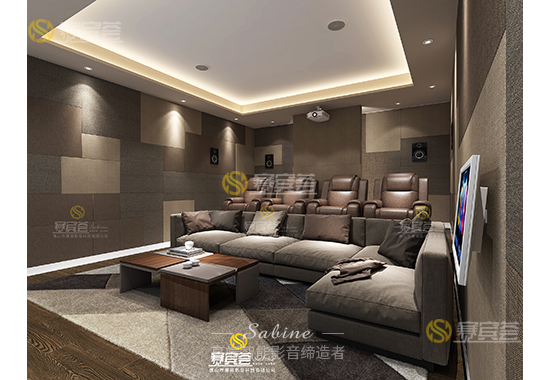

影音室設計效果圖確定為簡約輕奢風格，定制整包服務支持。

二、確定器材的安裝方式

多功能娛樂室，是融入了家庭影院的使用功能，和KTV 唱歌的使用功能，我們先確定了器材的安裝方向，現流行趨勢是落地式影音器材、外掛式影音器材、以及定制安裝嵌入式等多種適宜選擇。

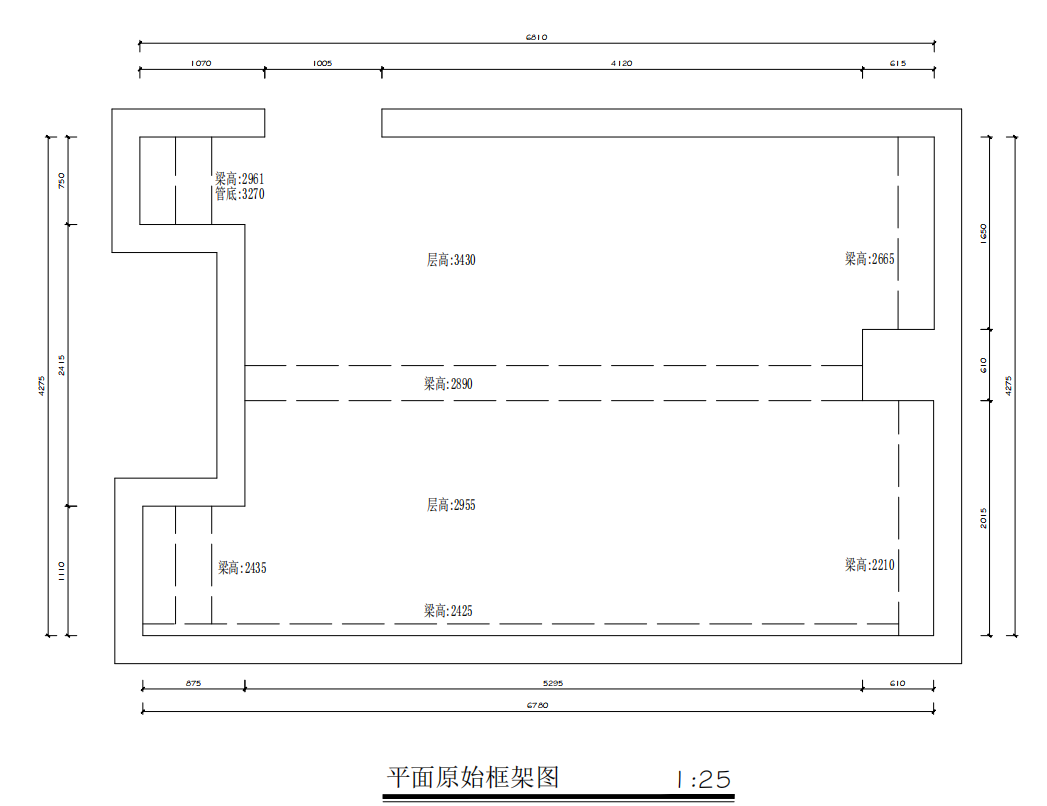

根據此項目現場實際情況，原始結構的前墻有寬2.415米的立柱，及后墻有個寬0.61米的立柱，所以我們確定使用落地式的影音系統，一來是為了極大的利用好空間，二來落地式的器材可以很好的擺放進立柱造成的墻洞里，起到定制安裝的效果。

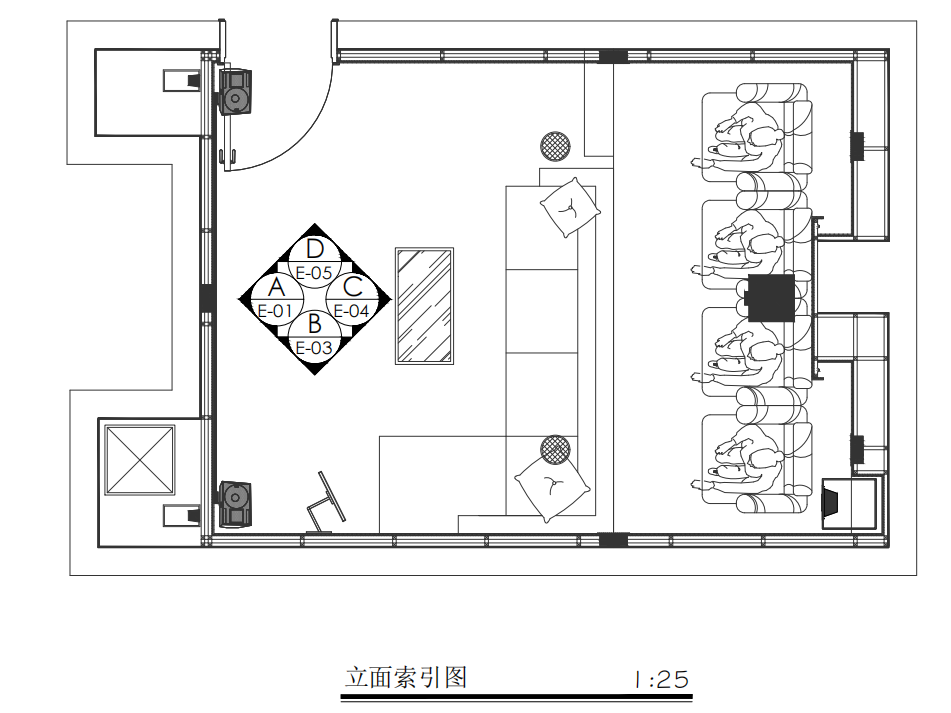

三、設計所有器材的平面布置

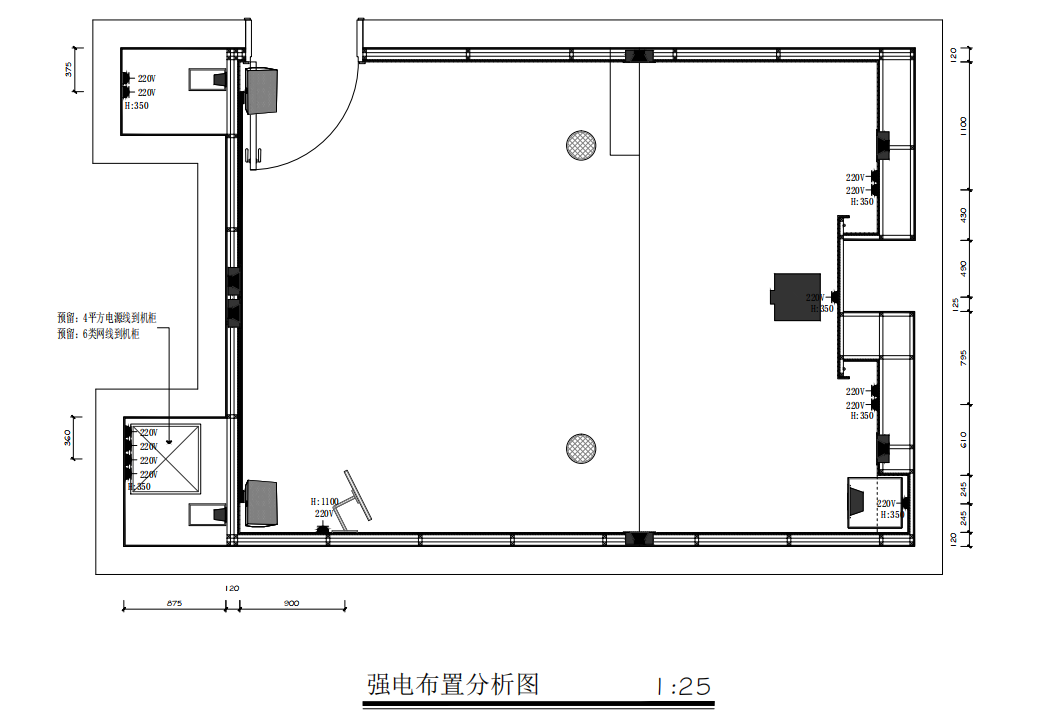

在準備投入構建的前期，出具詳細的施工圖紙

弱電布置圖

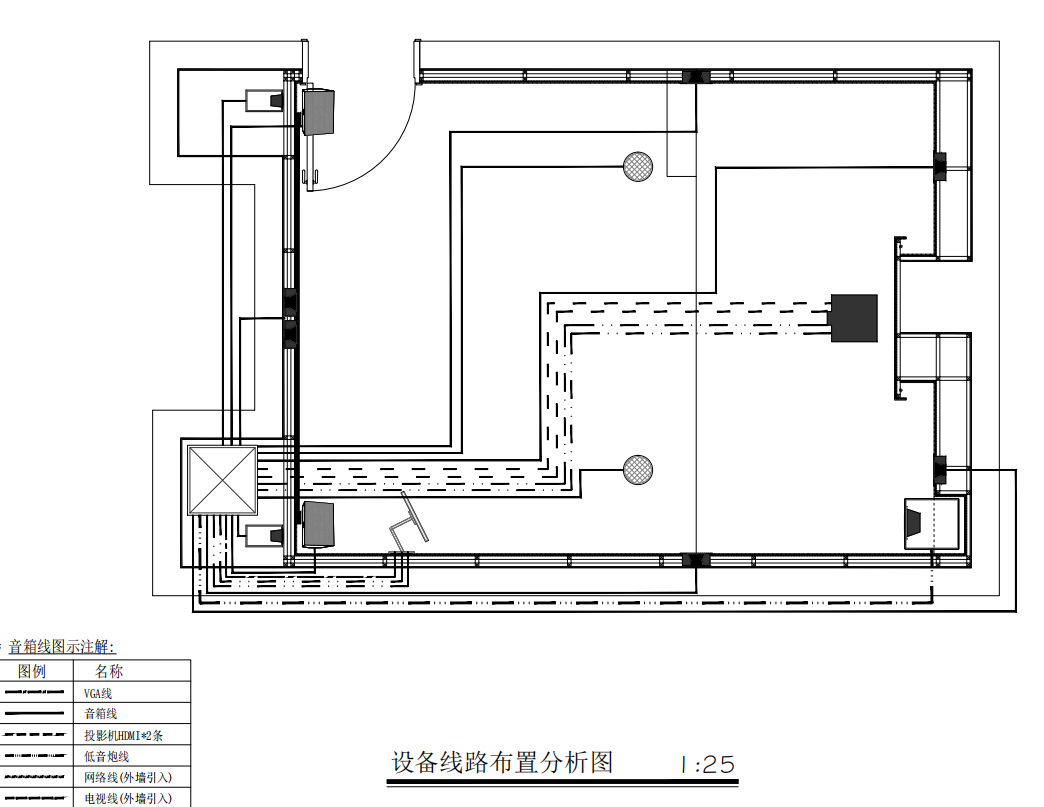

線路布置分析圖，布線時要考慮布線的合理性，合理的走線方法，可以避免后期的線路排查以及信號干擾等一系列問題。

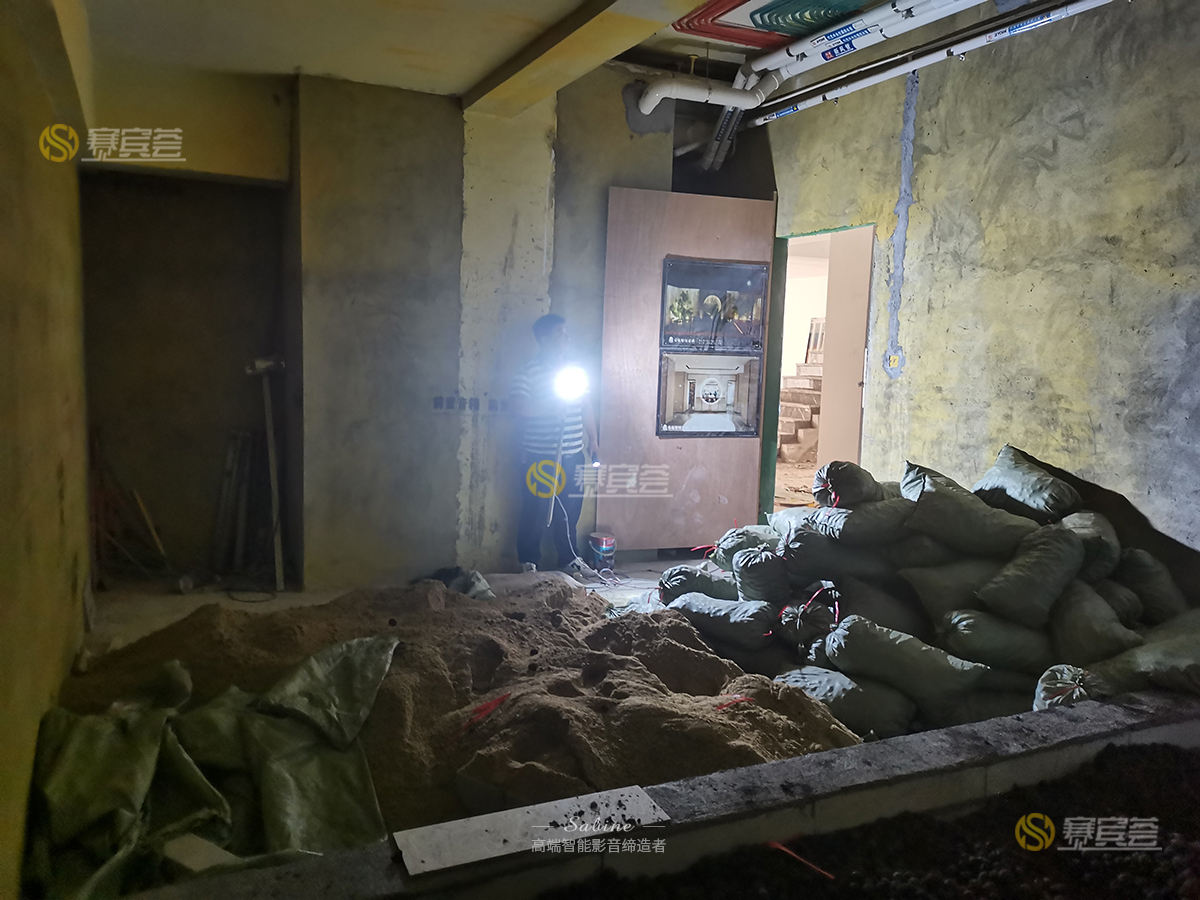

四、施工前對現場提前噴漆定位

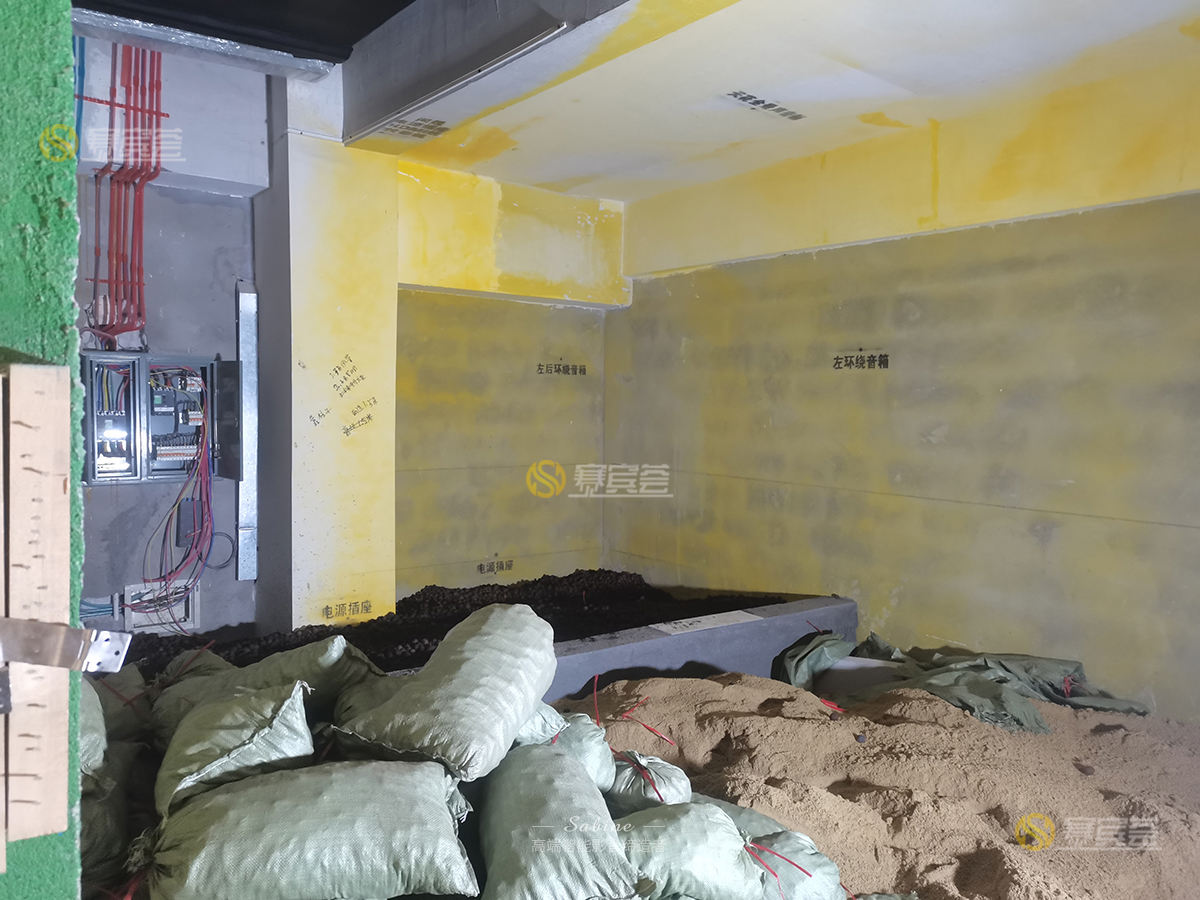

根據定位圖，在現場實景噴漆定位，讓施工團隊在前期就了解到施工中的細節。

五、理清布線方案

在影音室設計的時候，充分考慮所想得到的一些功能，看電影、聽音樂，玩游戲，看高清電視卡拉OK等，功能不同，所需的布線方法也不同。

六、設計臺階，雙排觀影

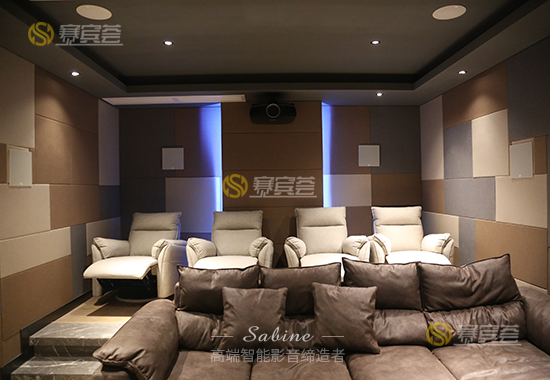

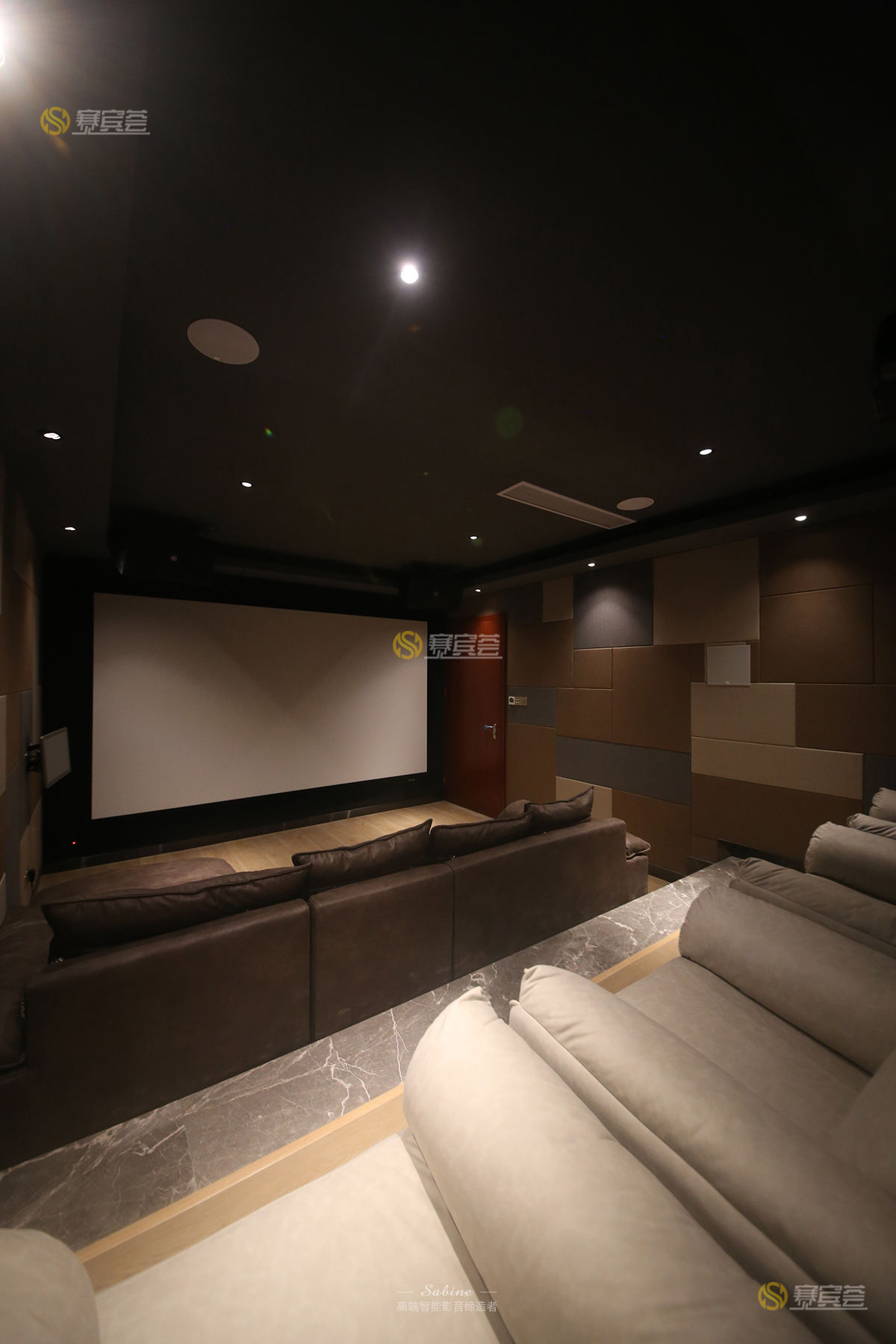

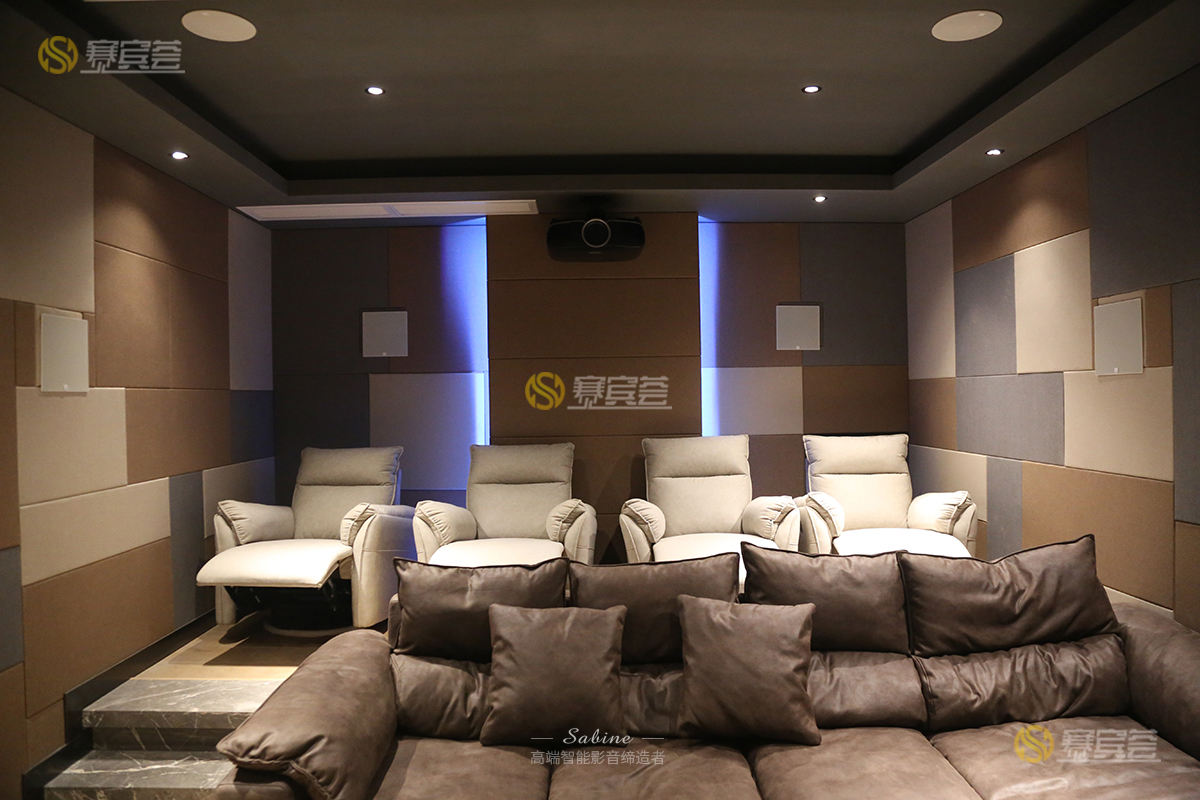

影音室設有兩排座椅，為了避免第二排座位的觀眾觀影不被遮擋，在后排設計一個合理的地臺是非常必要的，并且臺階式設計從整體上拉升影音室的設計感。

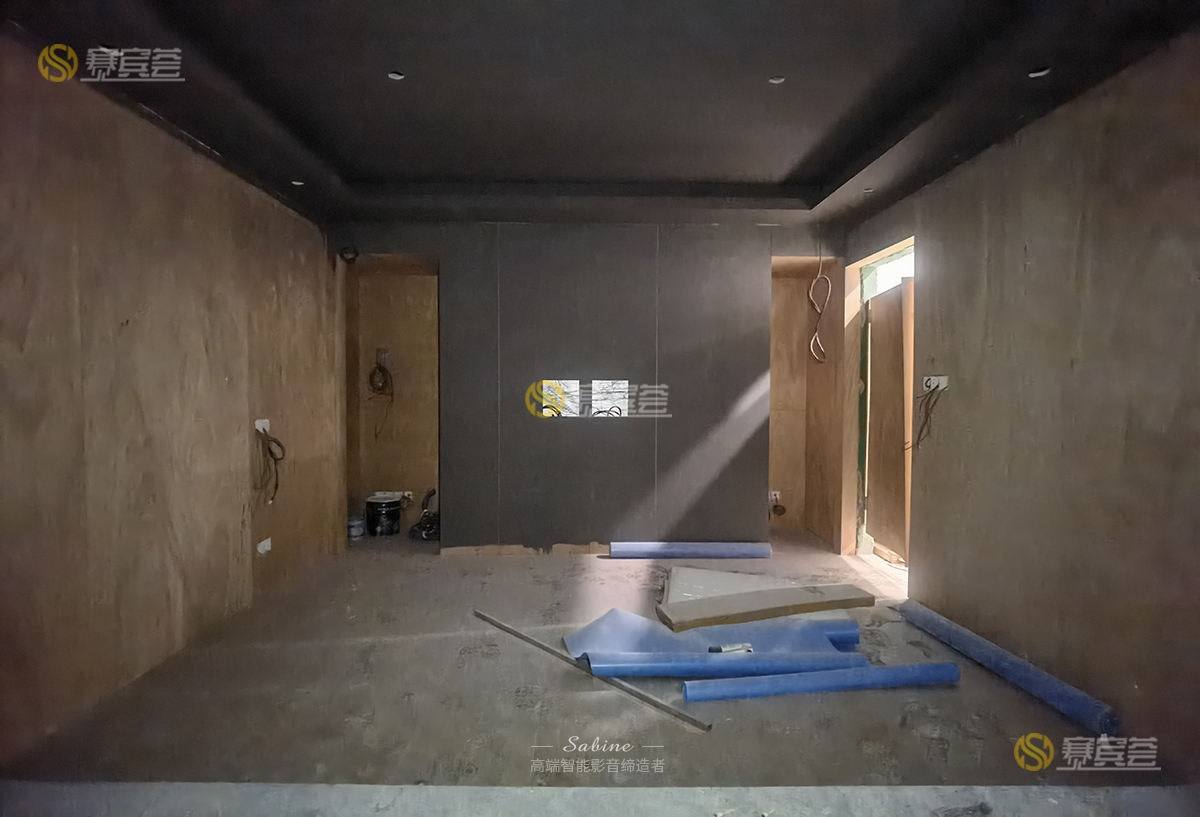

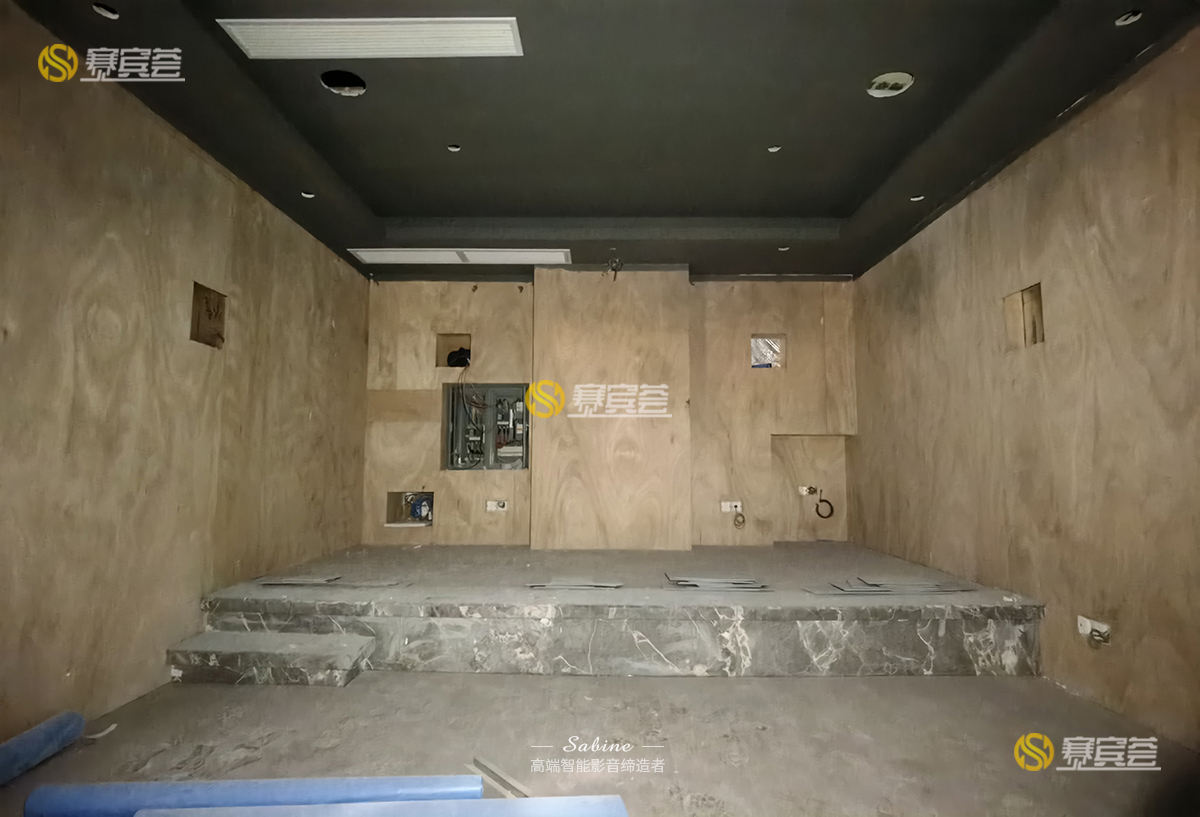

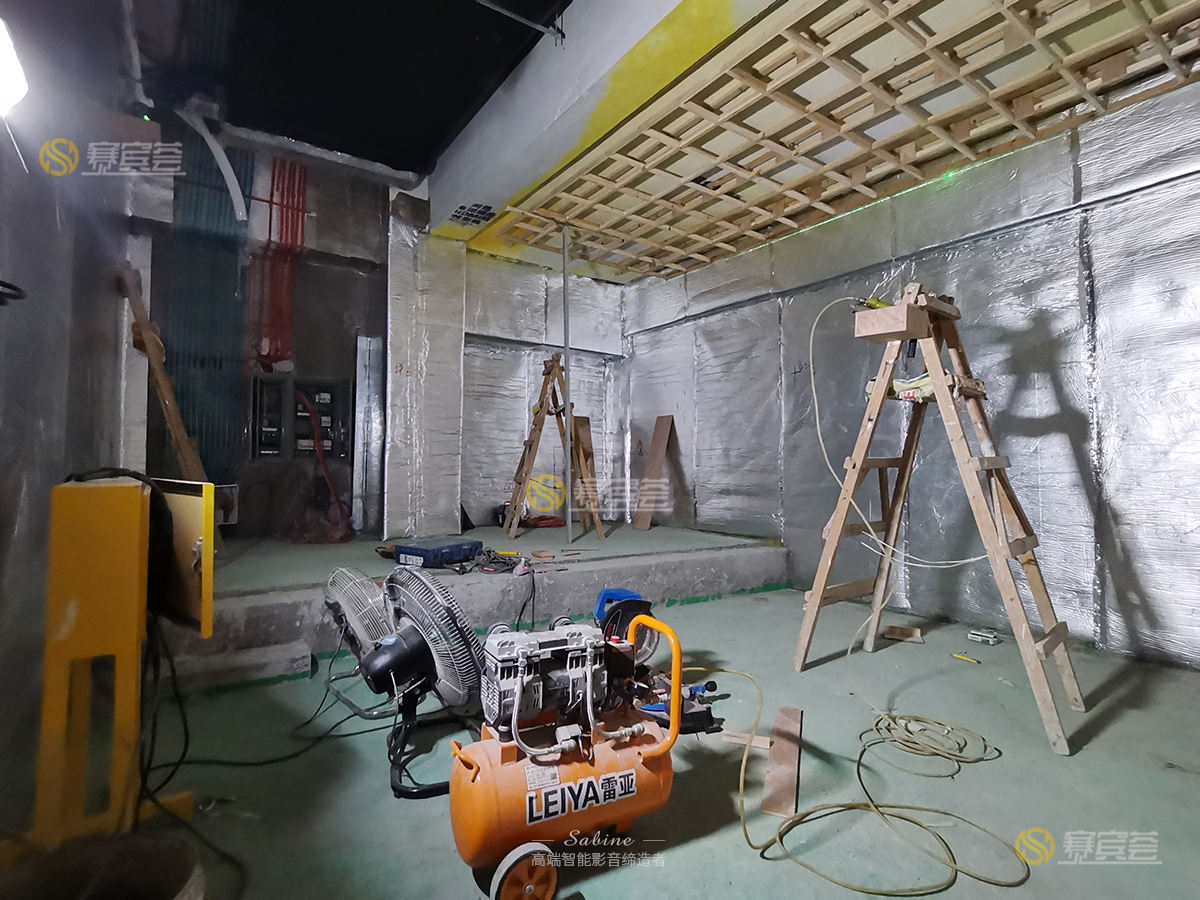

七、天花、地板，四面墻身構建

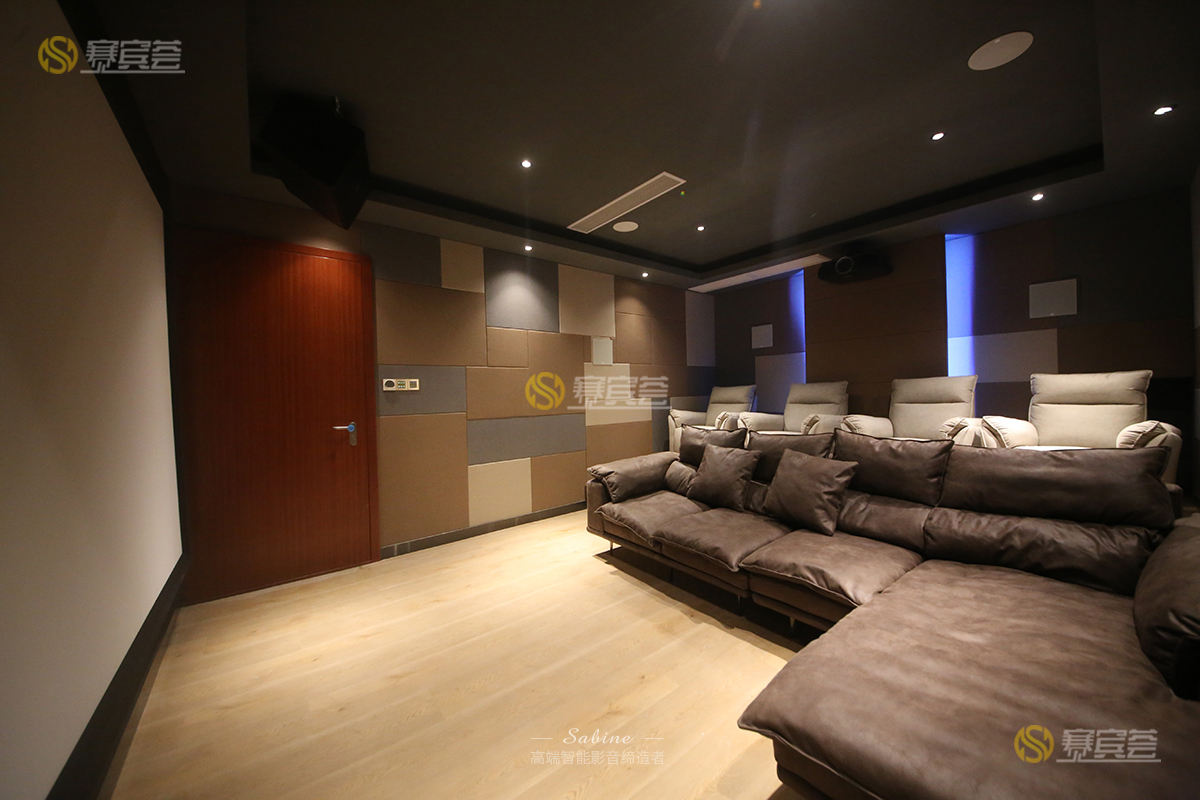

安裝專業的聲學隔音門，極大的阻隔室內環境對外界環境的影響。并于四面墻身，鋪貼隔音氈、空腔填隔音棉、九厘夾板、聲學裝飾軟、硬包，做好室內聲學裝修構建。

八、設計燈光輔助功能

在整個影音室中，影音室燈光主要起到烘托氛圍的效果，因此在影音的燈光設計時，設計師總共設計了壁燈、射燈以及星光燈等輔助照明，以烘托影院的氛圍。

九、根據效果圖對實際情況調整，力求完美

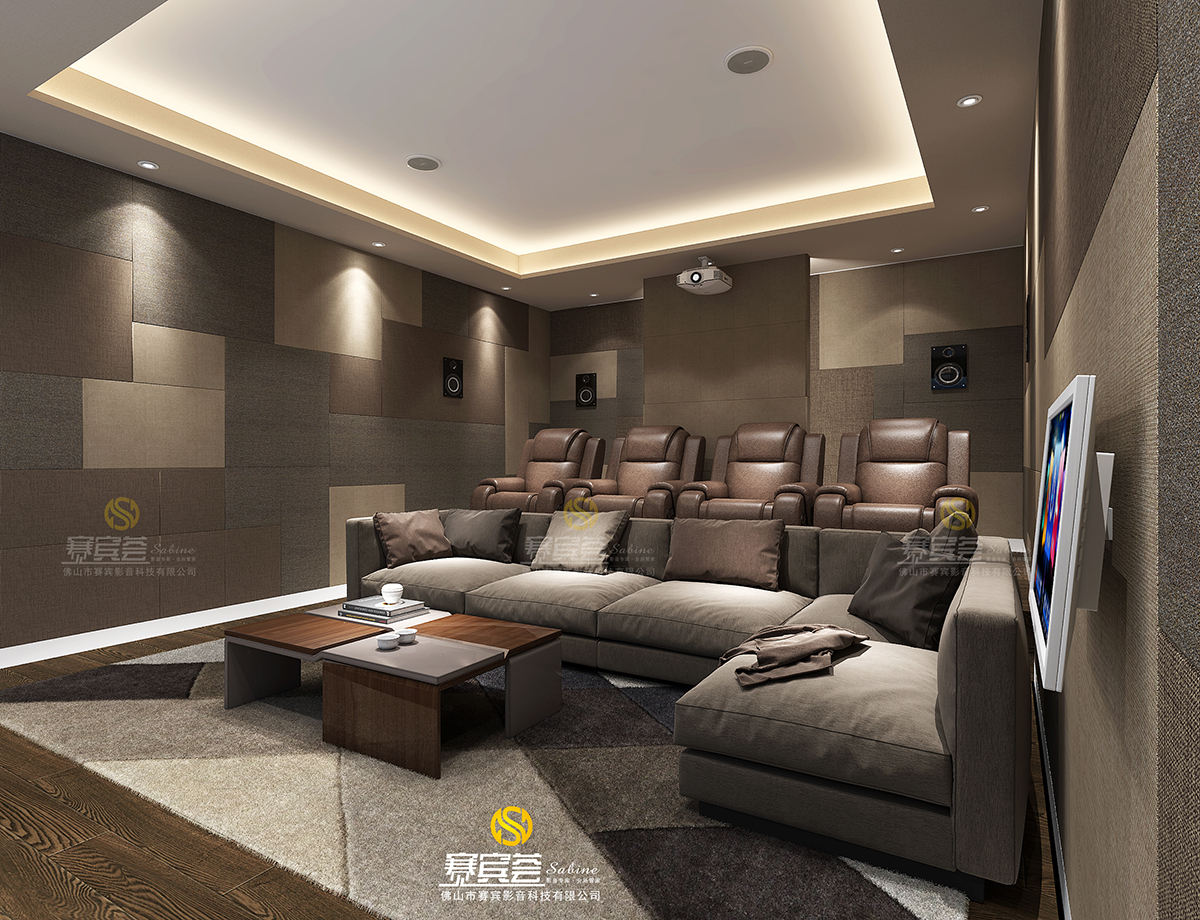

按照初步的效果圖（下圖），白色的背景天花，設計較單一，拉低整個影音室的檔次，顯得低檔，并且白色在投影機折射的過程中，有反光的弊端，造成不良的觀影效果。

我們?cè)谑┕さ倪^程中，揚長補短，把天花從效果圖的白墻改為灰色（下圖），整體看起來更協調和，并且色調和墻面灰色相呼應，關鍵的一點是解決了投影機對白光的反射問題。

十、設備選擇及安裝

整體空間建設完成，之后就是對器材的安裝及調試工作，此影音室雖是落地器材，卻也完全屬于定制安裝設計：空間因柱子的原因，阻隔有墻洞，選用落地式主音箱OBERON 7安裝入墻洞，并且有多余空間把機箱也擺入其中，后方墻洞則擺放低音炮和電箱，其他設備定制入墻，使空間很好被利用的同時，并為此（前后都有立柱的）空間量身定制。

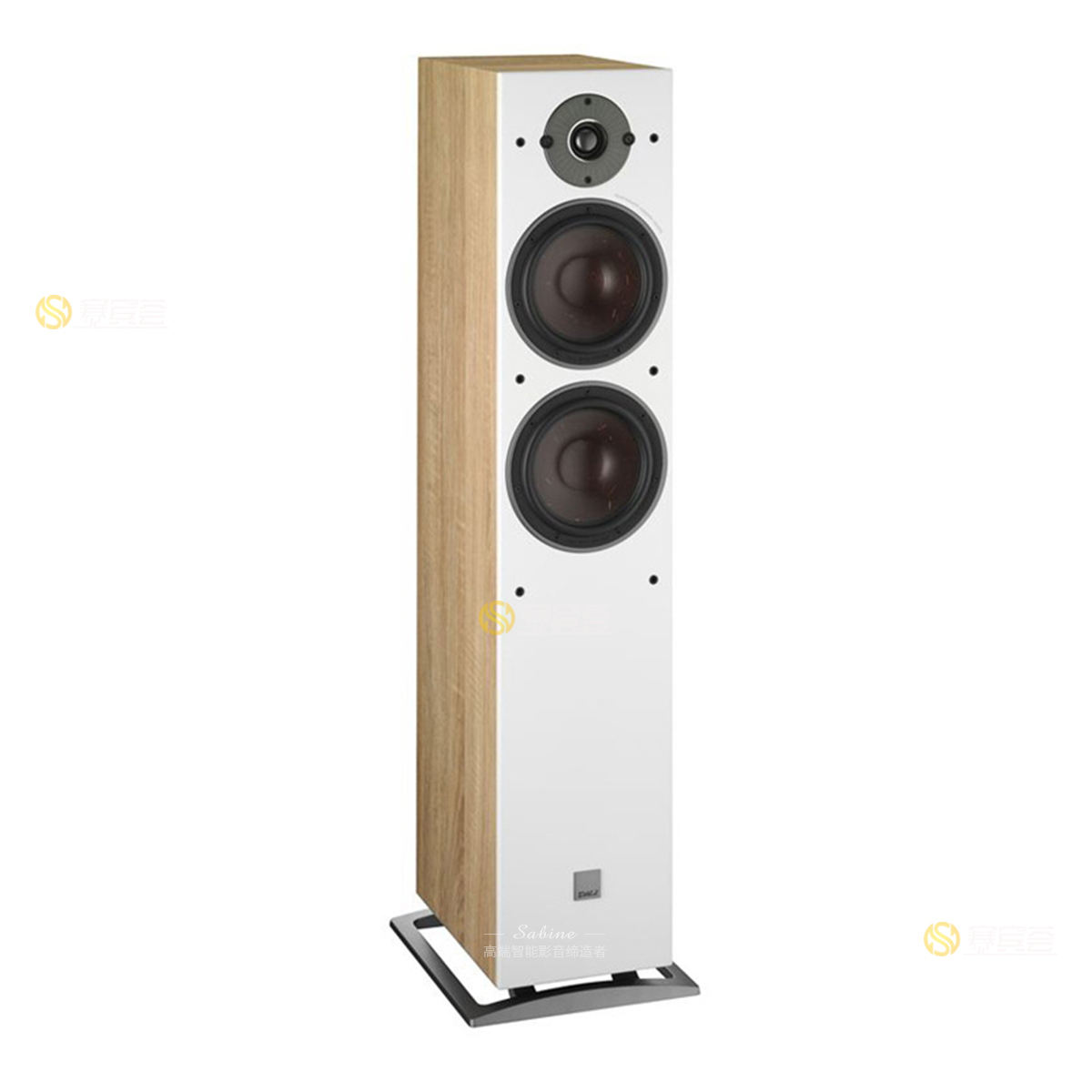

影院主音箱，隱藏于墻洞，丹麥達尼OBERON 7，的深沉低音和大空間表現，聲音細膩，能夠音樂、電影細節，以接近原聲的自然方式進行演繹，即使在較低的音量下也足夠讓人驚艷。

影院的中置音箱：達尼PHANTOM H- 60兩只，超輕質的軟球頂絲膜高音單元極大地增強了高頻分辨率，低音的深度與高音的廣闊一起融入一個高度協調、清晰、自然的聲場，聲音的每一個細節都能完美展現。

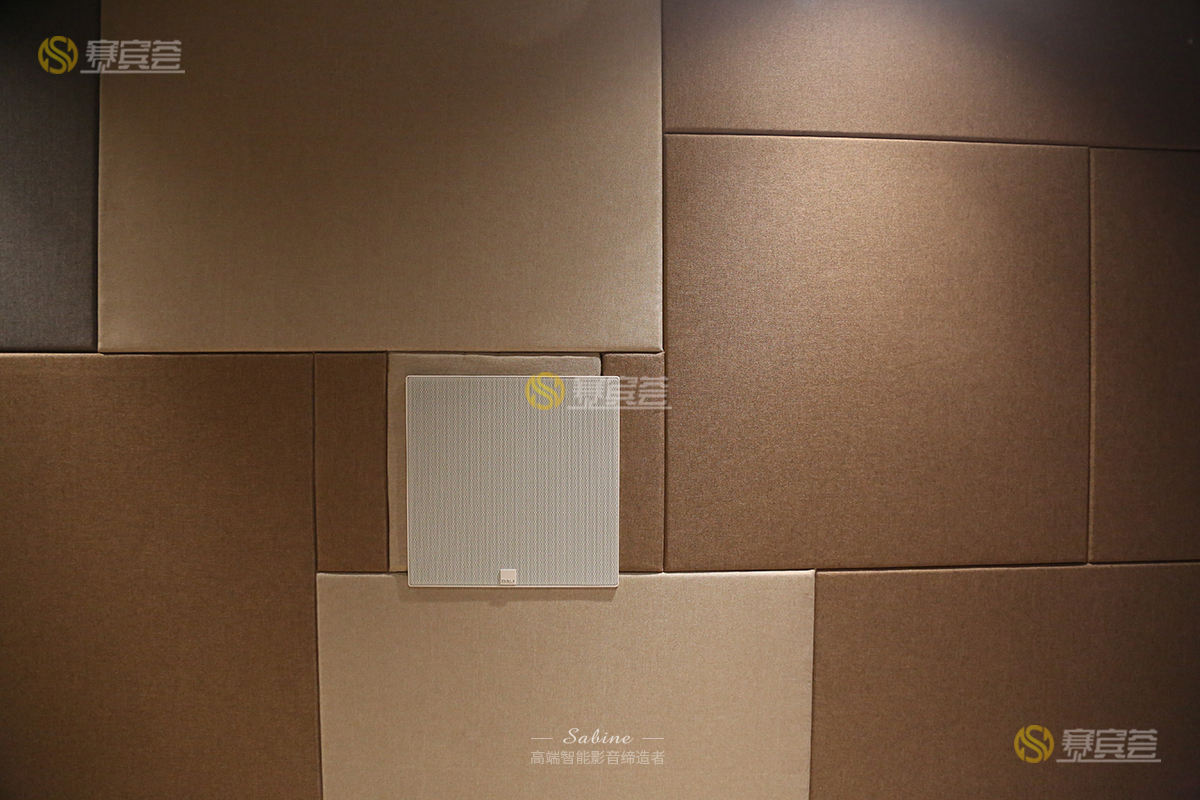

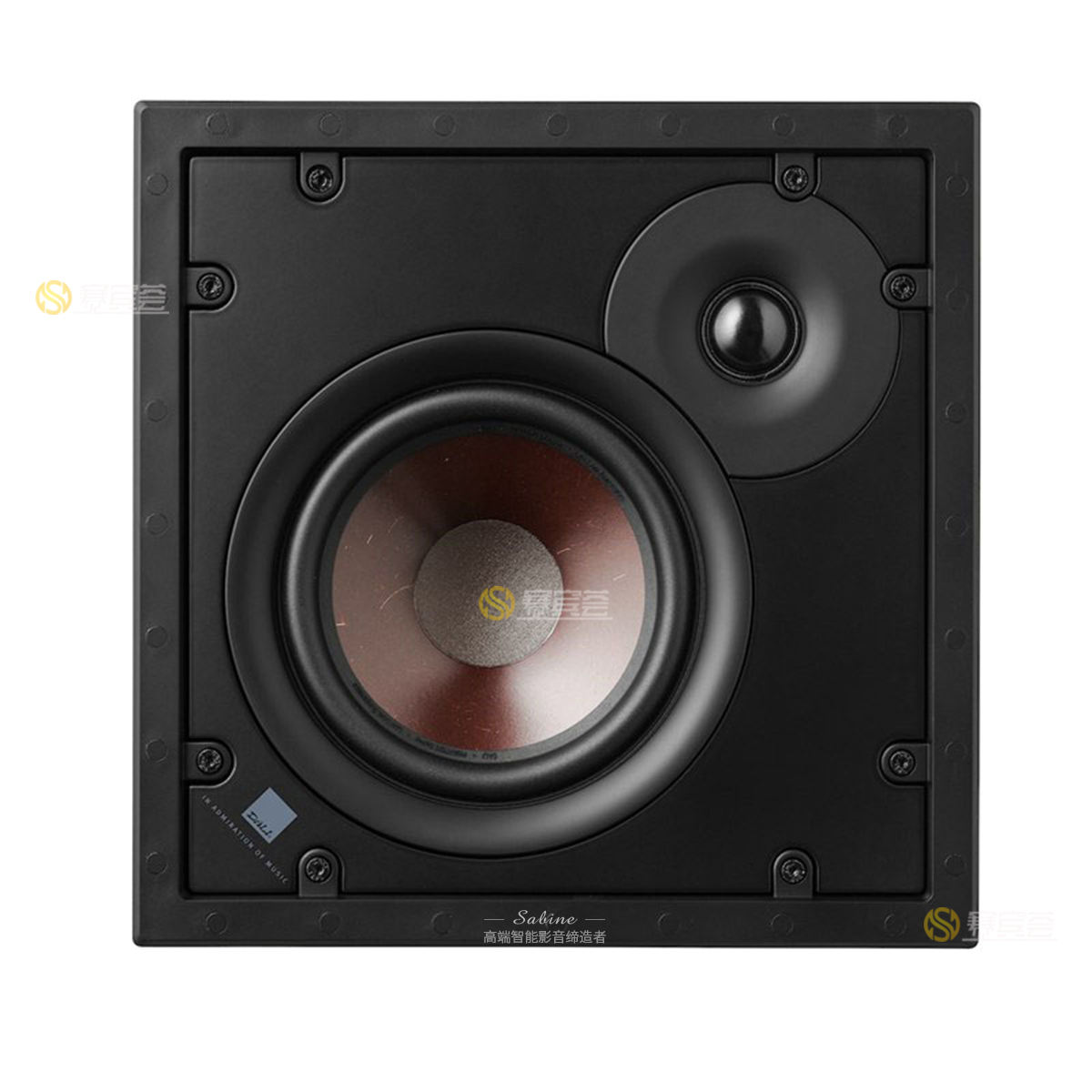

影院環繞音箱：達尼PHANTOM H-50，巧妙入墻，其體型小巧，超薄設計，聲音表現人聲對標豐富細膩、清澈明快的環繞音效。

影院天花全景聲音箱達尼PHANTOM  E-50，定制安裝進天花板，低音表現卓越，營造全方位包圍觀影效果。

影院低音炮，達尼的K-14F，則定制安裝入后方的墻洞，表面不顯其形，低音表現排山倒海，震撼無比。

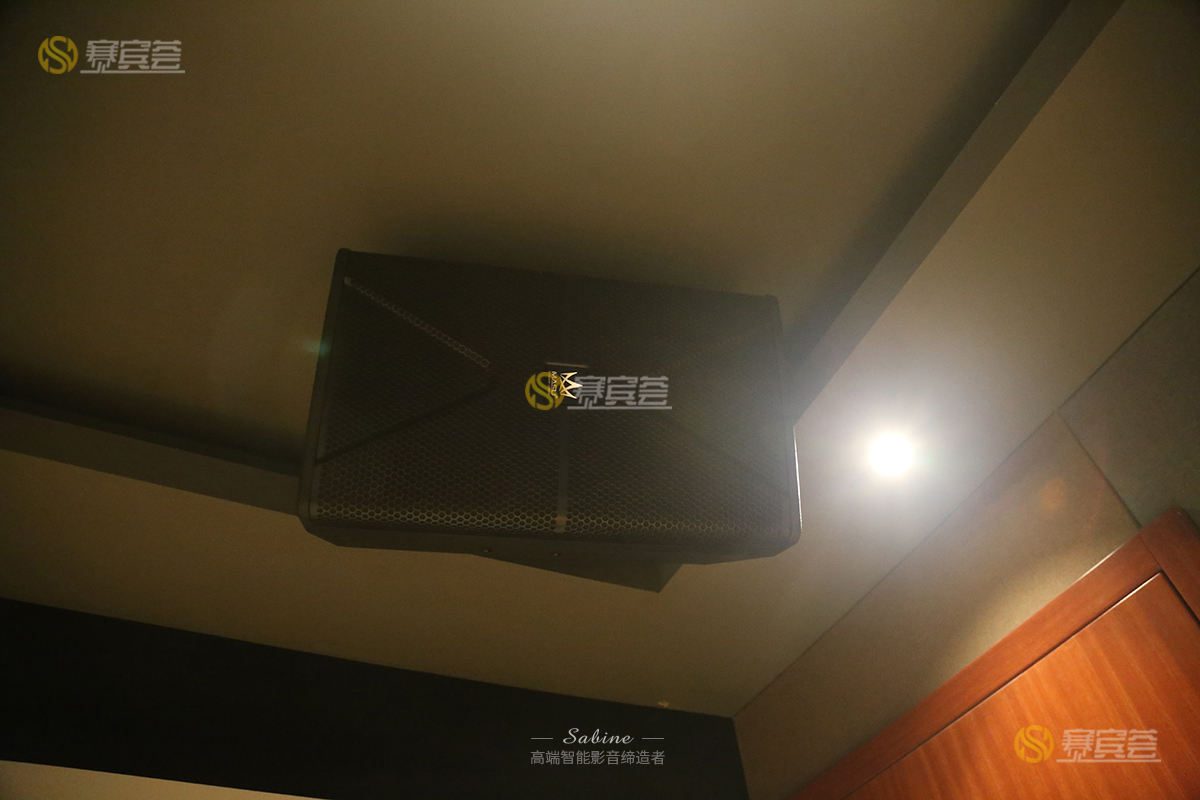

KTV系統使用壁掛英國MASU HK12，12寸低音單元和1.75寸壓縮式高頻驅動器組成，低頻飽滿，彈性十足，人聲磁性豐富，聲音的甜美度表現得非常完美。

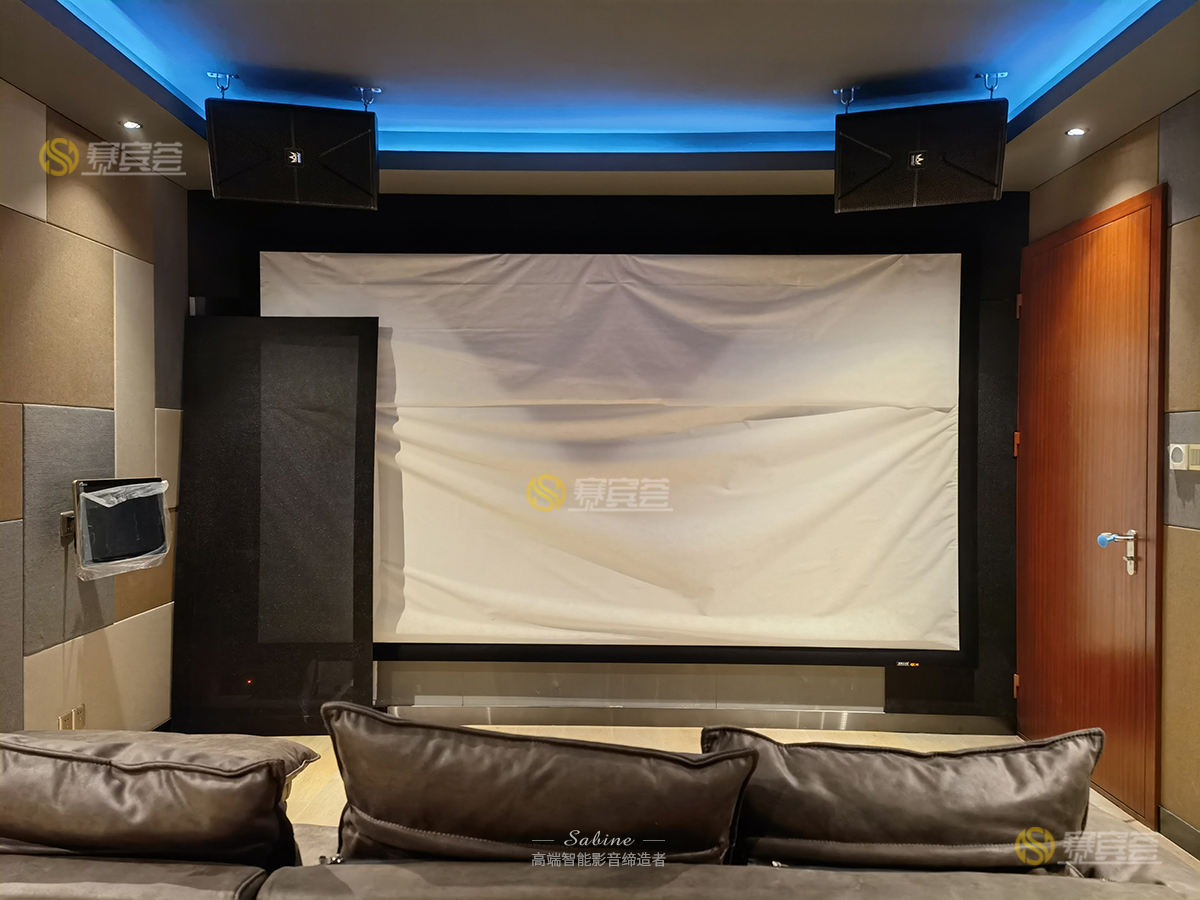

安裝投影幕時，是考驗技術人員水平的關鍵，還要考慮居中，以免影響觀看者的視覺效果，投影幕布的水平中心點要與投影機鏡頭的中心點對齊，以免出現圖像梯形。

十一、器材的調試工作

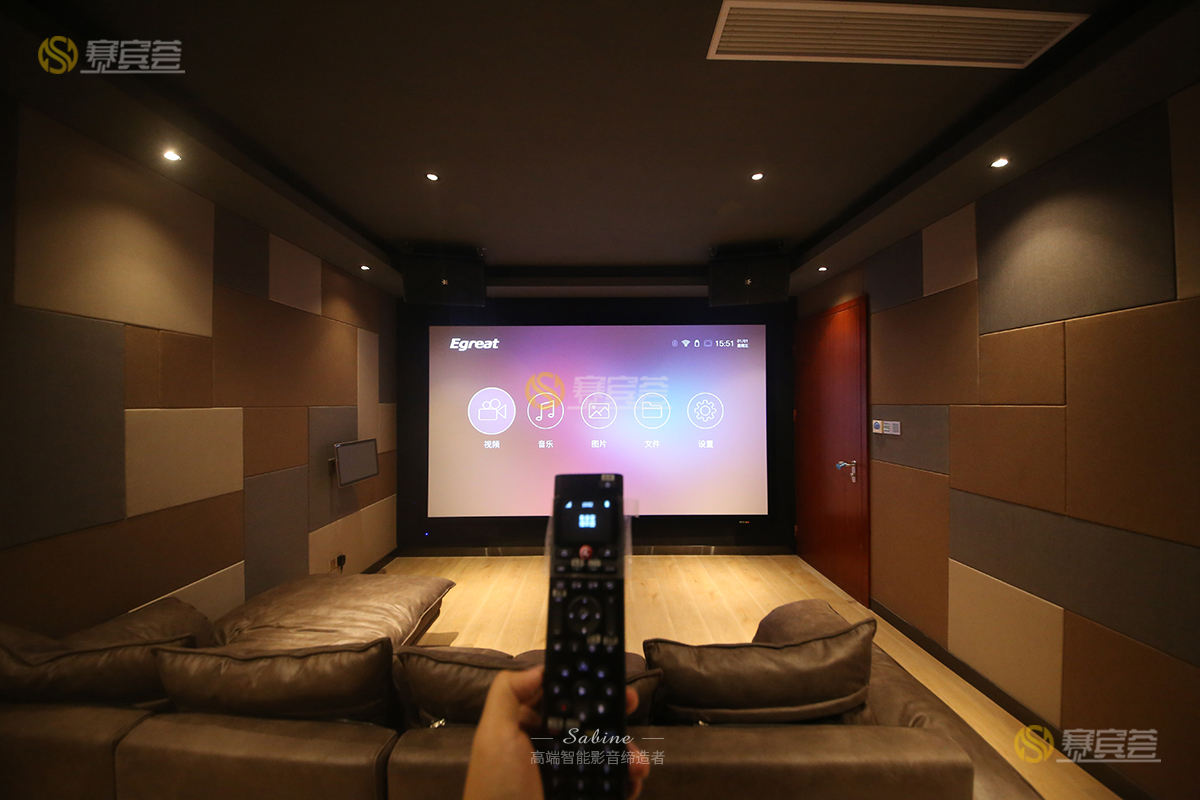

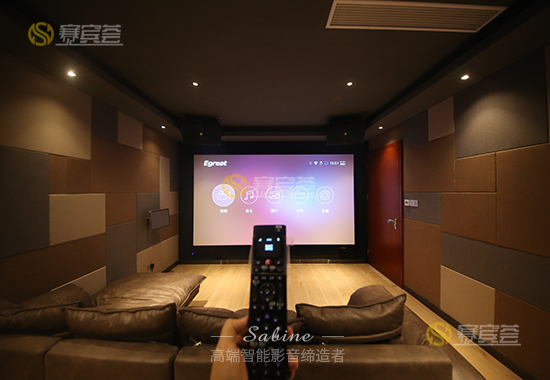

首先要調試的是影音室的美國Control4中央控制系統?？刂葡到y(tǒng)的調試涉及到大量的軟件編程，其功能或者說影音室控制的實現方式根據個人的喜好以及設備的不同進行編程。

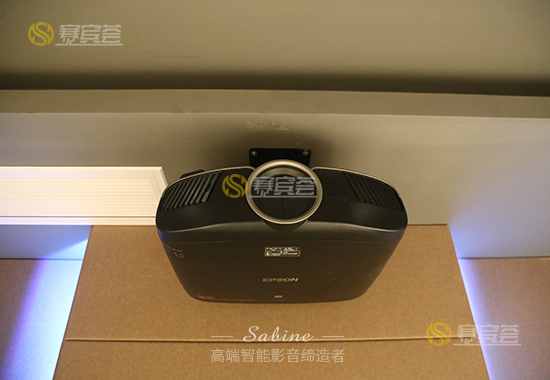

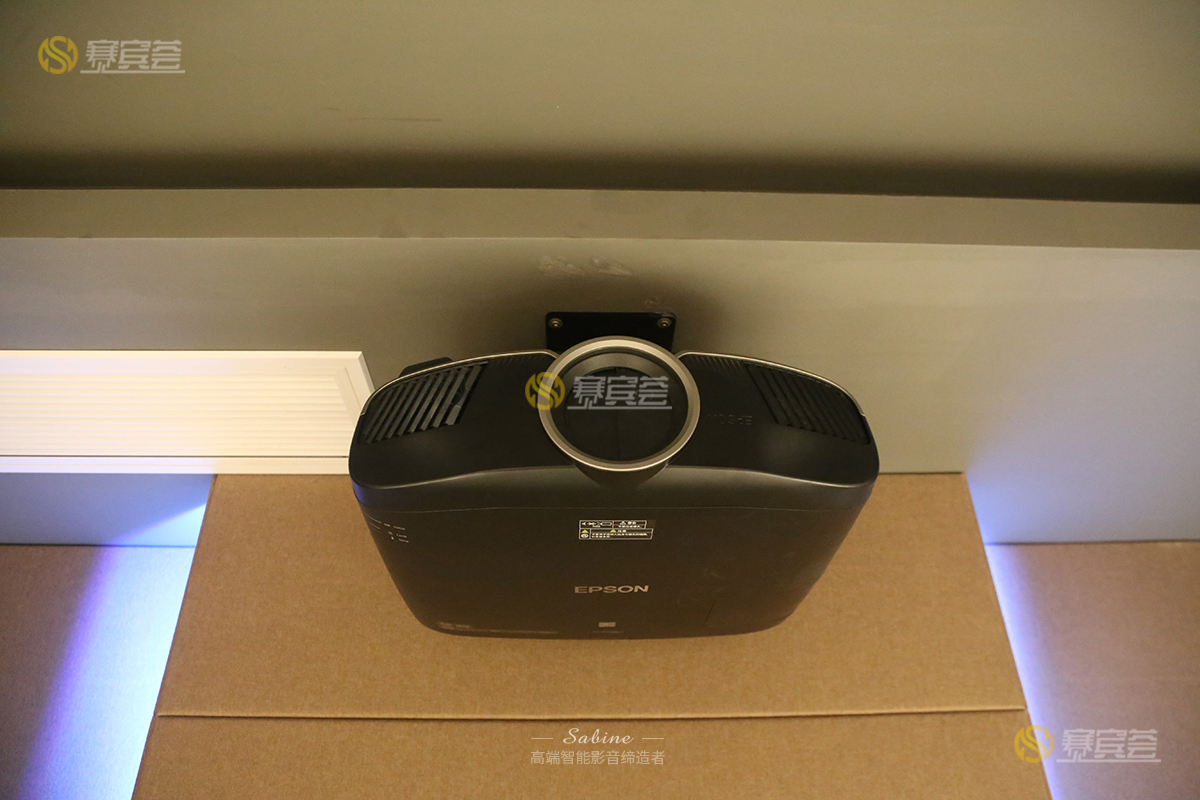

調整投影機聚焦，投影機鏡頭視投影機品牌、型號不同而定，有些是手動鏡頭，有些是電動鏡頭。這里我們影音室用的是愛普生TW9400，鏡頭采用電動鏡頭。

調試是一個繁瑣而又需要細致的工作，每個設備在廠家出廠時已經做了調校，但因?yàn)榄h(huán)境的不同在細節的表現也不盡相同，因此調校師需要做的是在實際使用環境中對細節部分進行調校，經調校后，所表現出來的細節與調校前有明顯差距。

音箱的擺位的調試

要將音箱擺到一個位置，其過程是復雜繁瑣的。

影音室的音箱擺位是在影音室的設計之初就設計好的。調校師傅現在需要做的是在這個擺位設計的基礎上進行微調。

調校時，同一個參數需要來回的不斷的嘗試，因此，調校需要很大的耐心。

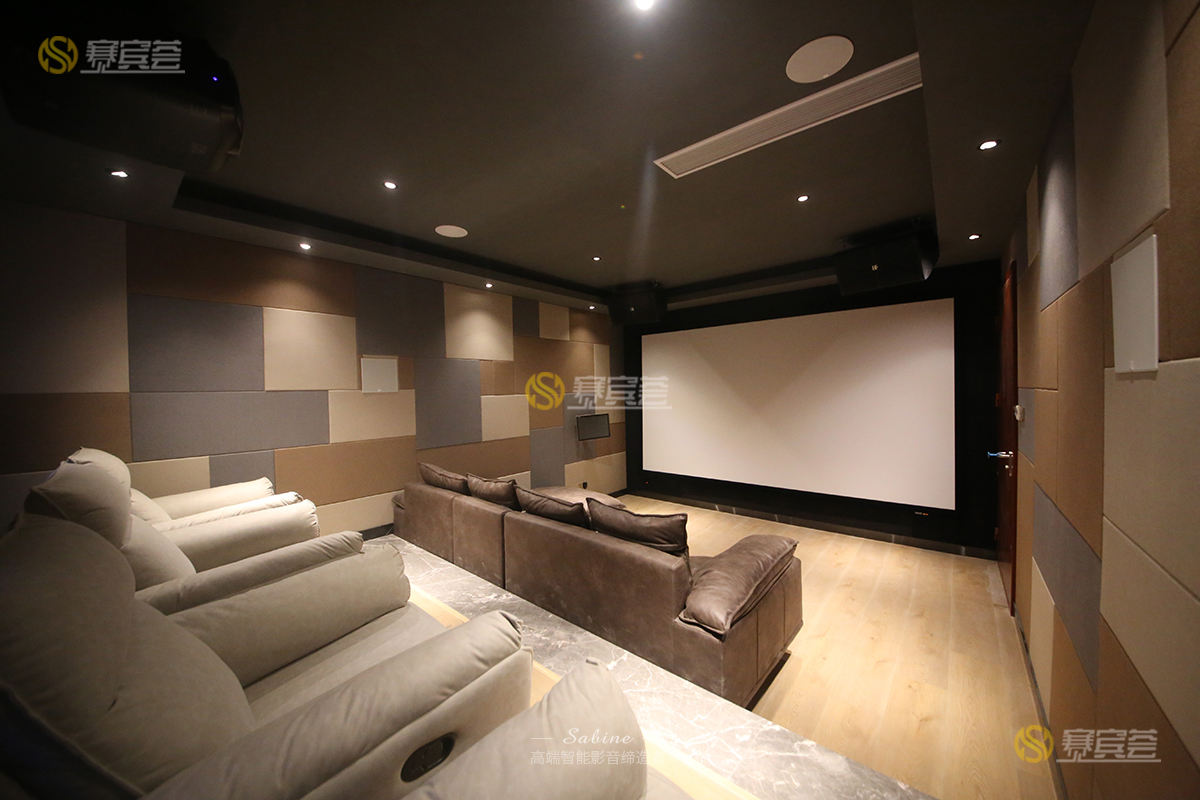

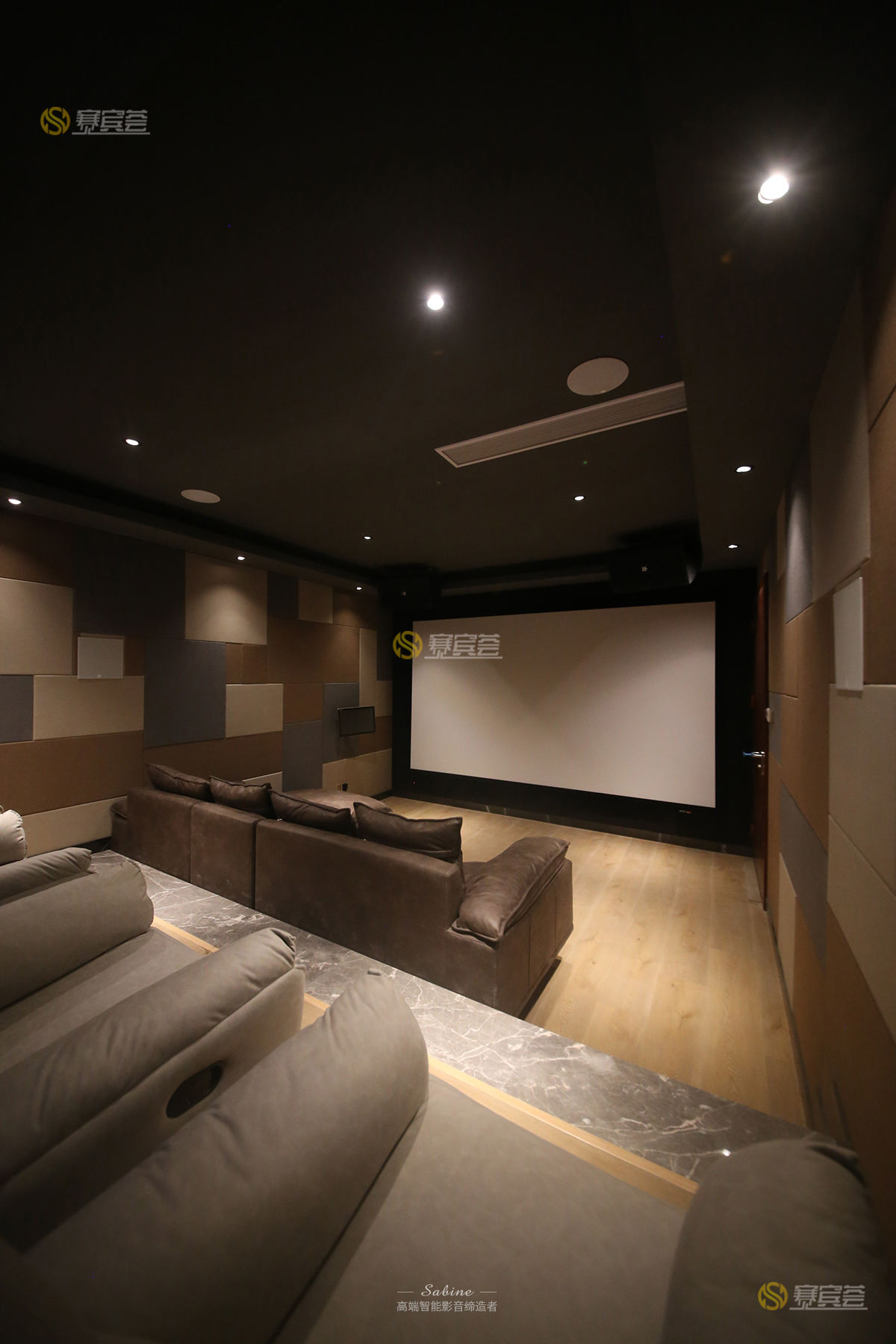

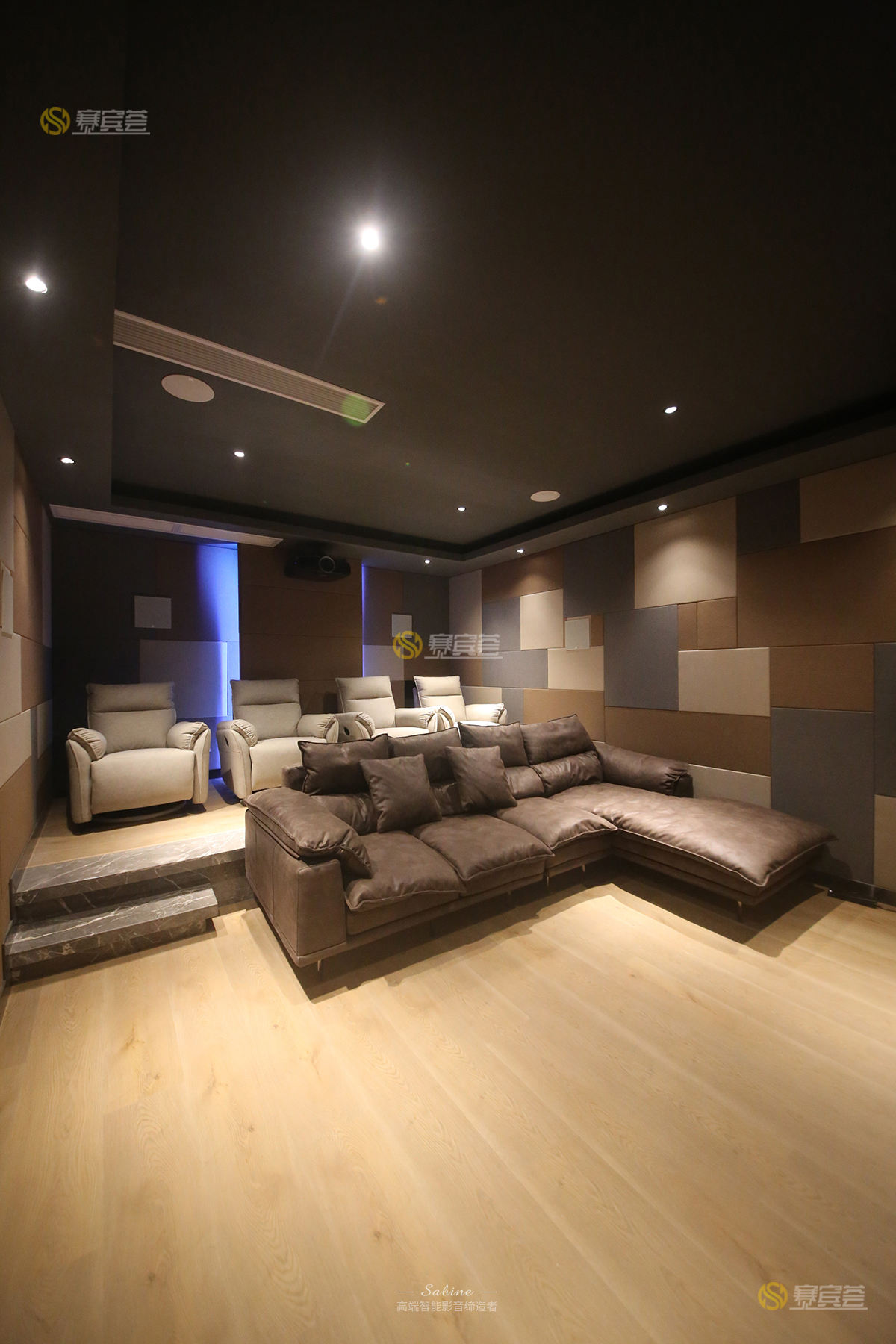

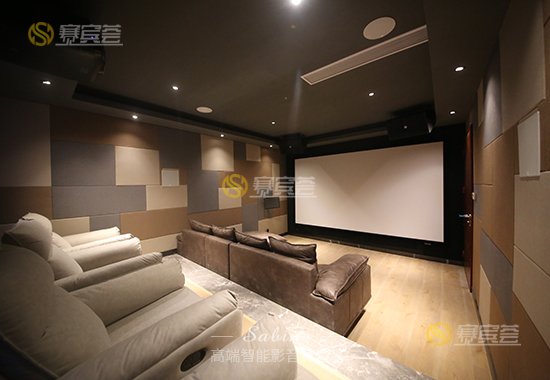

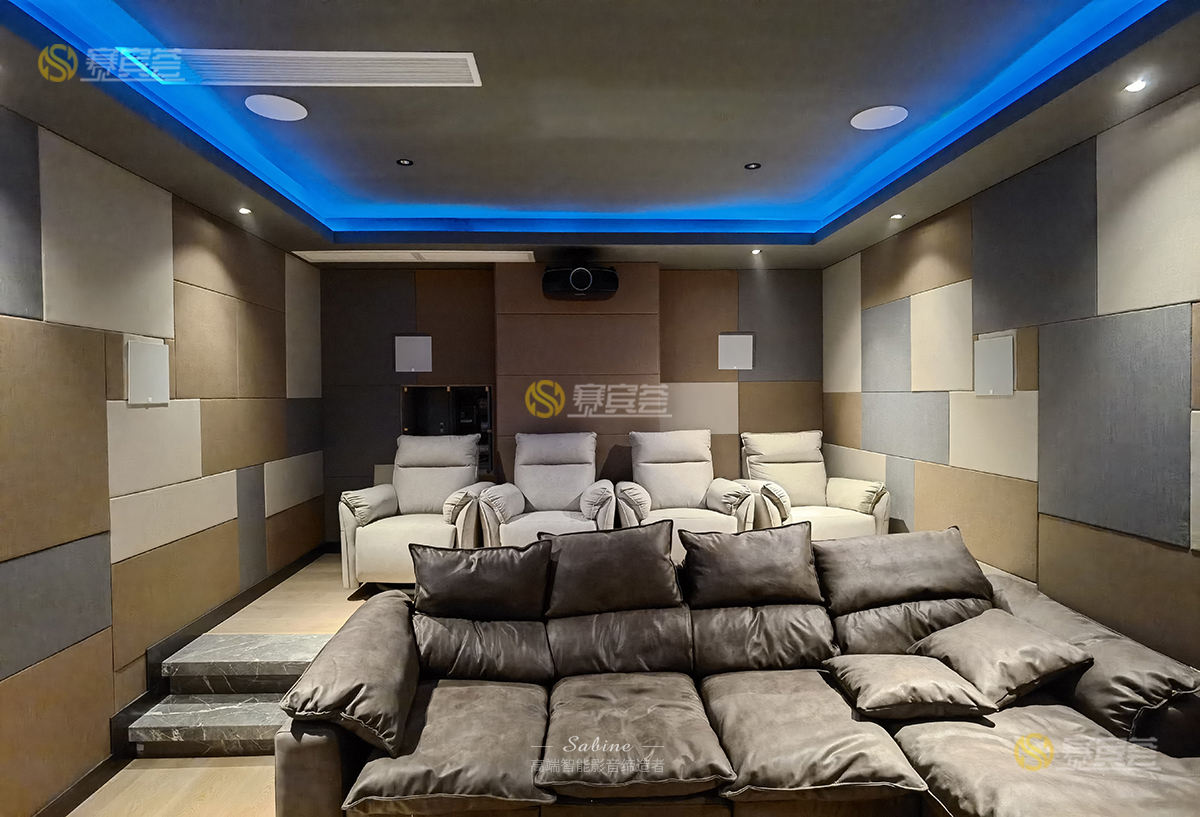

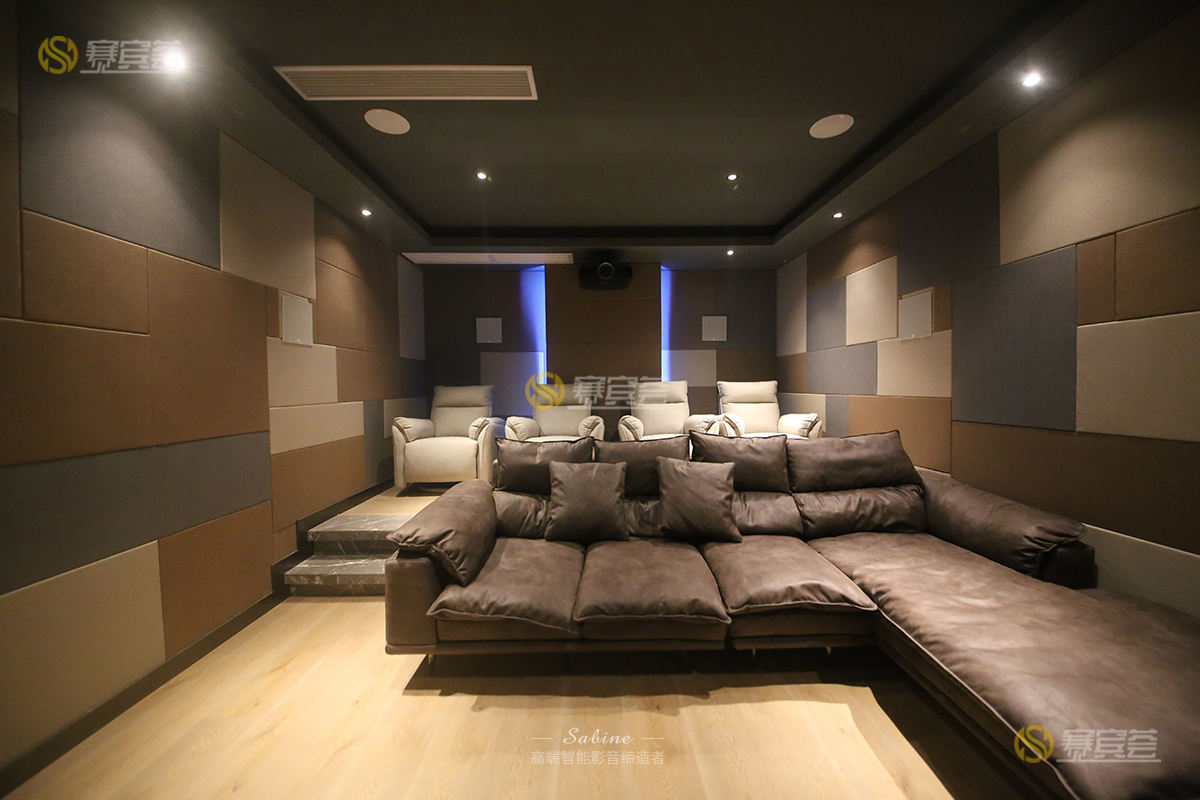

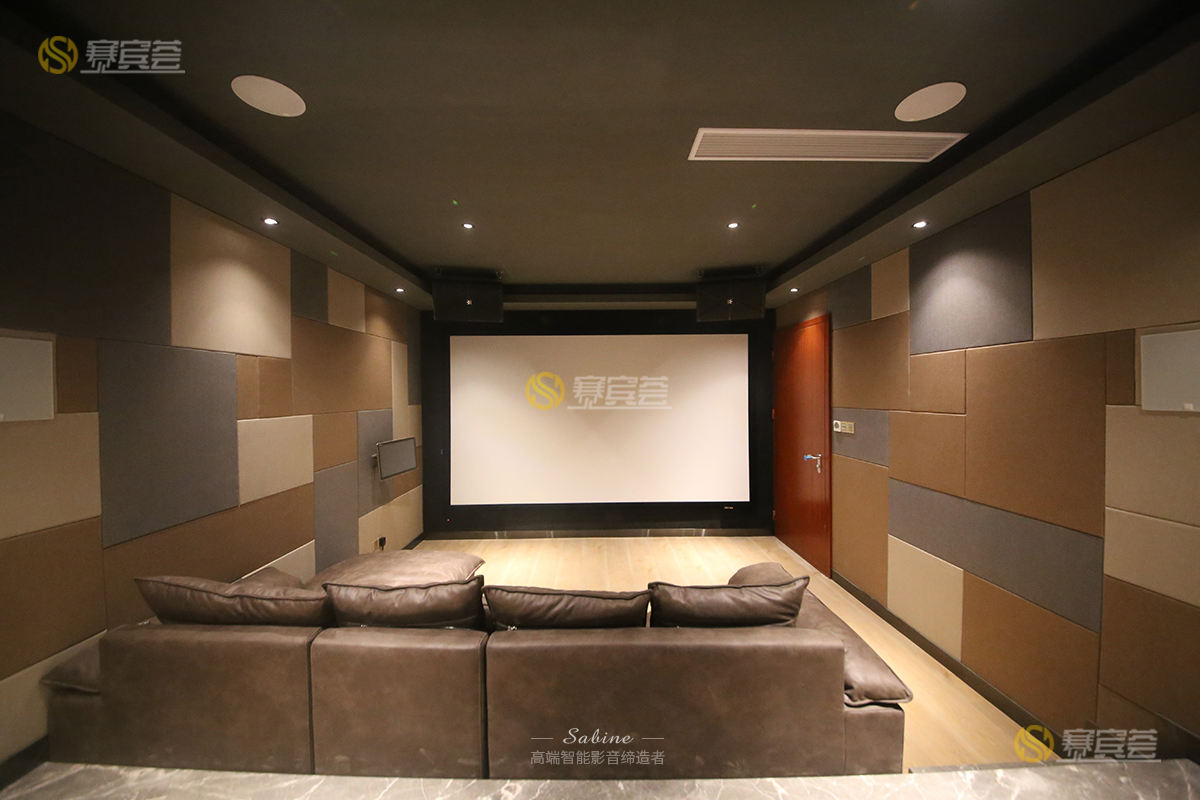

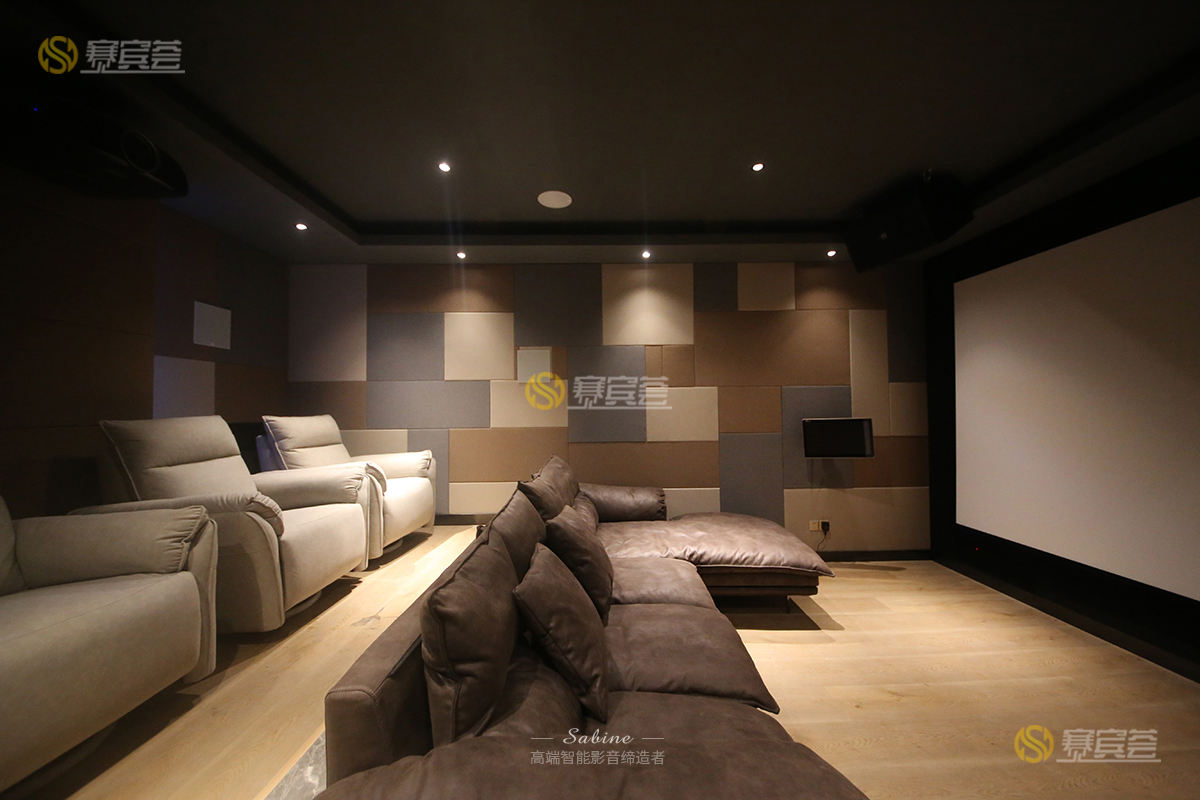

構建完成后的影音室，營造了的“私享”的絕密空間。

設計心得

私享空間

業主不太喜歡電影院里“好萊塢”式讓人嗤之以鼻的商業宣傳片，那些煽情、矯情，根本無法打動渴望一場感動或一場大笑的他們。于是窩在家里看那些辛辛苦苦從各個地方淘回的碟就不知不覺間，成就了一種流行性的私密文化，成了一種讓“私享”家們無法抗拒的生活方式。就在此時此刻，需要那么一點寧靜，然后慢慢去享受。這正是私人影院給這些“私享”家們帶來的生活方式。
