永恒而適度的奢華 | 【佛山.雍景灣】36萬全宅影音案例分享
全宅影音、聲學、整裝、弱電整體解決方案,是這個別墅設計的亮點,我們根據根據業主的使用性質、所處環境和相應標準,運用物質技術手段和專業設計原理,創造功能合理、舒適優美、滿足業主物質和精神生活需要的全別墅影音建設。
實施方類別
影音智能設計公司賽賓薈:佛山影音智能行業領先企業,擁有16年之久專業打造全宅智能影音設計的團隊。從私人影院、智能家居、到大型商務娛樂會所等;賽賓家人以追求藝術性和功能性的契合為目的,把實用性和完美性相結合,設身處地為客戶量身定制使用需求。
設計團隊
設計師兼項目經理:黃永相
從事影音智能行業十年,電器智能工程師、影音工程師 、擅長私人智能化影院設計,經手打造案例上百間。2017-2018,2018-2019連續兩年榮獲全國設計大獎:《北京.優山美地》項目獲得2017-2018年商業展示解決方案大獎,《佛山.里水棠溪》項目獲得2017-2018年綜合類家居娛樂解決方案大獎,2018-2019年度中國影音設計師二十強,《2021年高端影音定制空間設計大賽》獲得專業影音定制設計獎、所設計案例多次被刊登在國內《影音中國》知名雜志。
工程監理:倫家建
個人所專所長智能家居、弱電、強電及安防監控;擅長私人影院、背景音樂的整體解決方案,從業三年以來,以嚴謹負責的工作態度,打造了很多專業影院案例,為用戶提供高效率的口碑影院效果,以及高褒獎的滿意度,深得業主好評。
ISF影像國際認證工程師、調校工程師:蔣煥
5年以上調音經驗,CEDIA 和 HAA認證工程師, 曾擔任多個大型演出活動,固定安裝的技術支持及音響系統調試,有多場中小型私家影院實操案例經驗。
案例類別
定制類型別墅整體影音娛樂解決方案,主要概括為:別墅室外有安防系統,室內有監控系統、全宅設計網絡覆蓋和背景音樂系統、地下獨立室打造定制類型多功能智能影音室,包含:美國OSD嵌入沉浸式7.2.4杜比全景聲影院系統、英國樂富豪卡拉OK系統、 美國Control4智能中控系統,以及對整個影音室進行專業的聲學裝修設計。
告別沉悶生活
創造高端品位
位置及周邊概括性描述

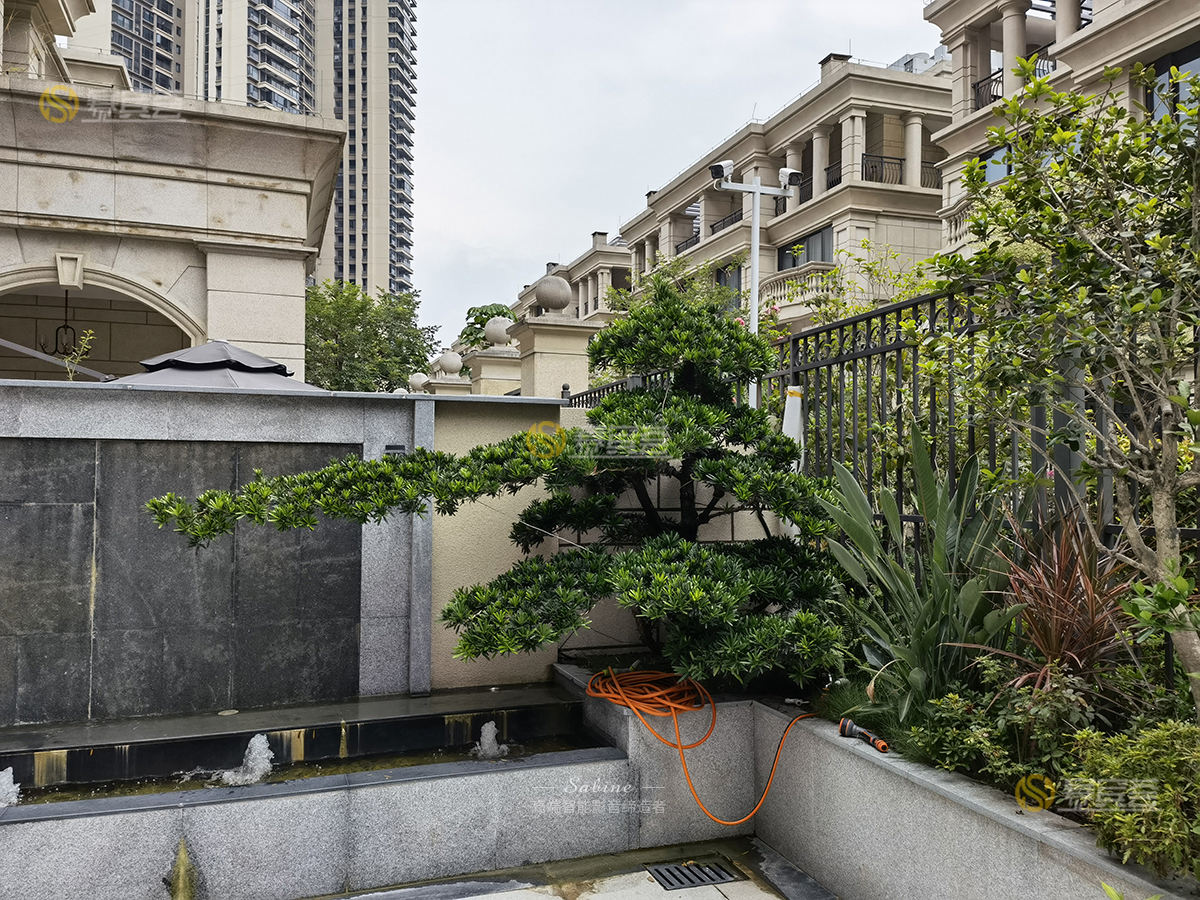

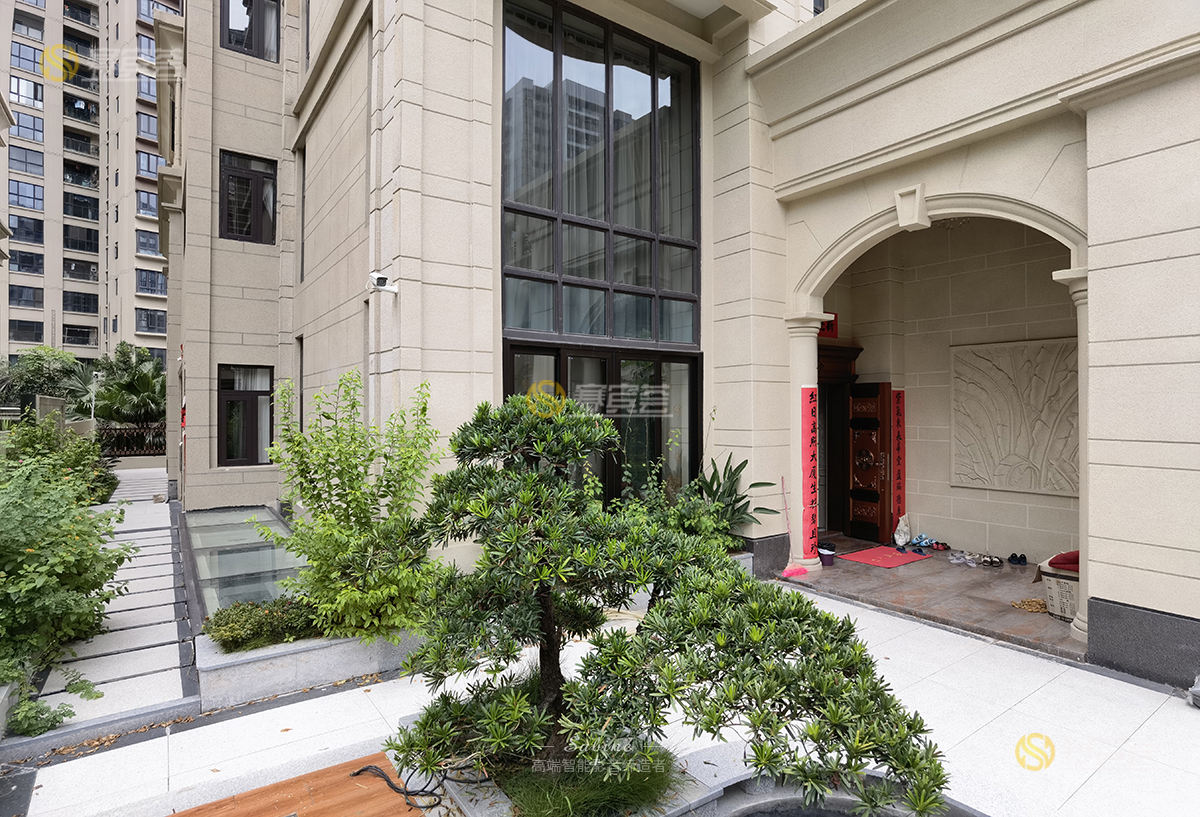

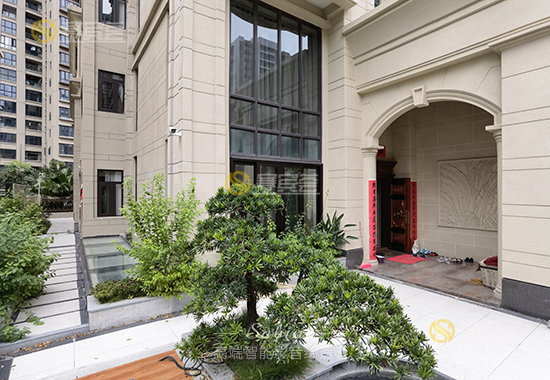

業主家位于佛山.【依云雍景灣】,這里地理位置坐落于繁華的都市中心,交通便利,商業發達。業主豪宅在鬧市里取靜,小區人文環境靜謐優雅,宏偉氣派的四層歐式別墅,被打理的一塵不染,井井有條,處處可見主人家對生活的極度熱愛。
設計功能

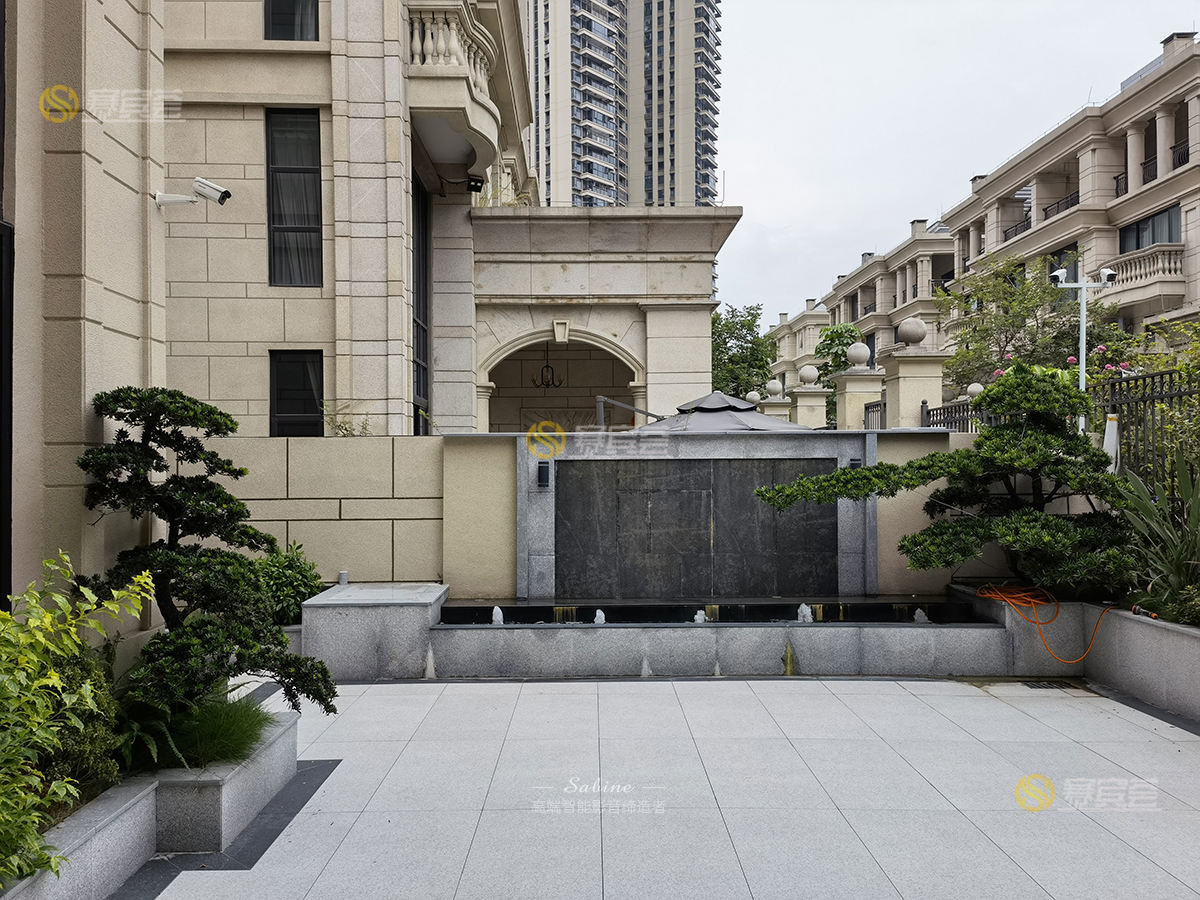

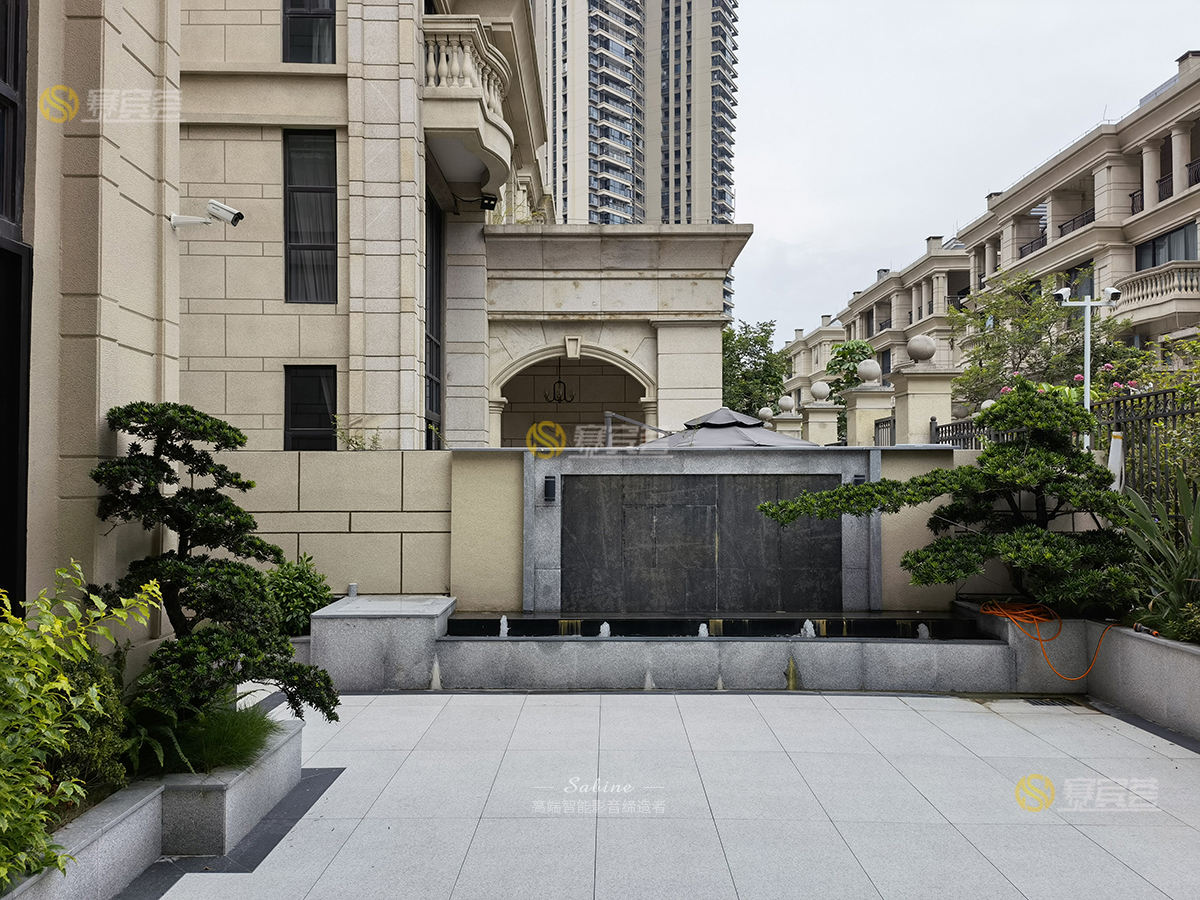

走進業主家,別墅院外和院內設計高清網絡監控系統,5支??低晹z像槍,布控在別墅各角落,可實時監控別墅外、別墅院內四周的環境情況,做到安全、穩定、高效防范。
進入業主大院,這棟四層的別墅,我們在每個樓層、區域、角落,設置了全宅的網絡覆蓋方案,確保5G快速網絡時代普及到家庭當中,高效實現與網絡的互通。
進入業主室內,我們貼心的分別在臥室、餐廳、客廳、公共區域,設計了背景音樂系統,讓業主兼?zhèn)湫蓍e和娛樂,讓音樂、廣播、新聞資訊等,盡收耳朵,邊做事邊娛樂。

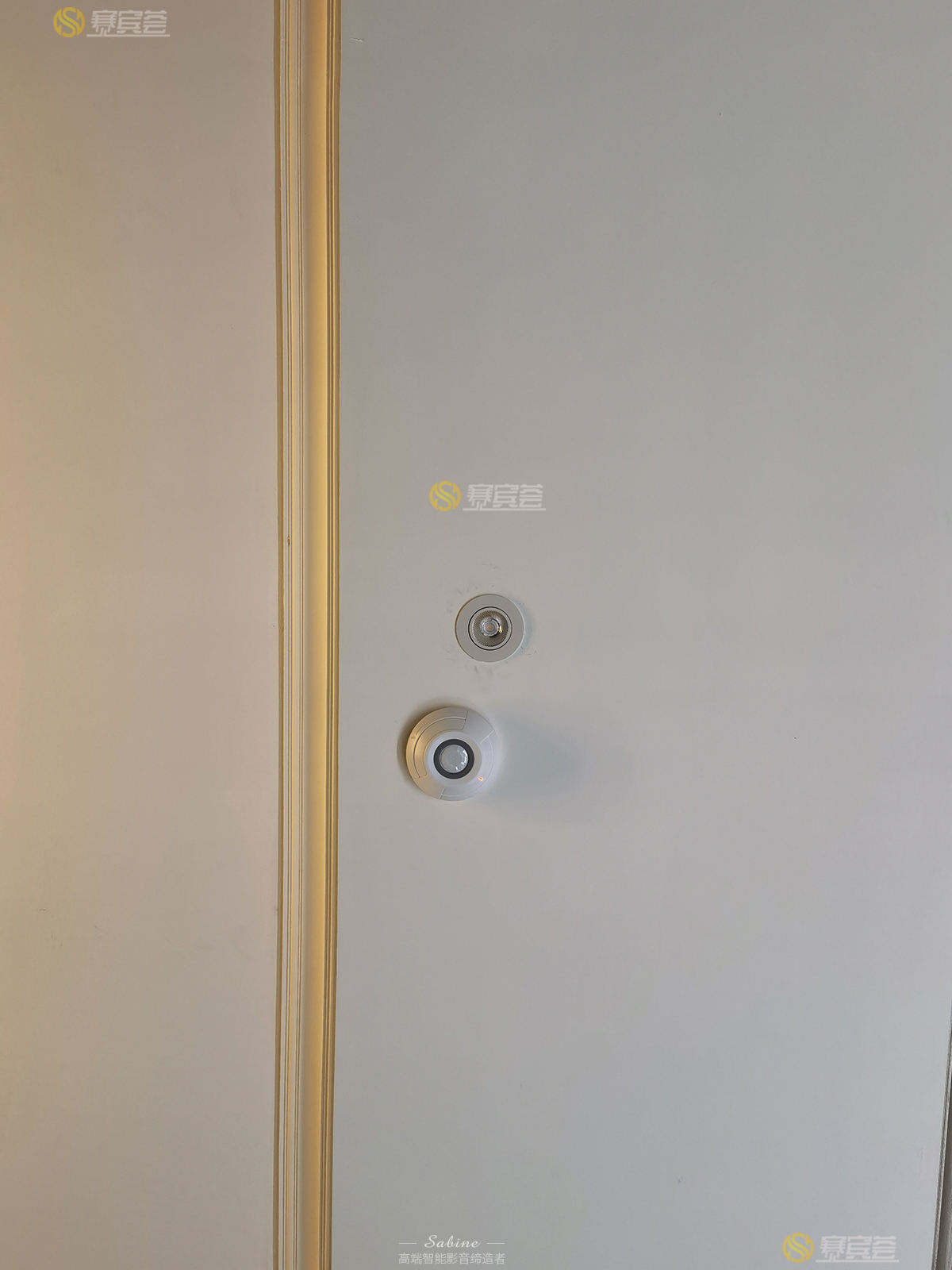

別墅室內還設計了紅外線對射防盜系統,支持手機APP管理,實時查看,高效無憂的放心使用。
推開通往地下車庫的紅橡木工藝門,右手邊就是我們所打造另一影音類別——獨立多功能智能影音室,美國OSD 7.2.4杜比全景聲影院功能,英國樂富豪 KTV功能、影音室整體聲學裝修設計、美國Control4智能中控功能。
此案例是全宅整體設計方案。
工程總造價
資金投入:總造價36萬人民幣
備注:影院系統、KTV 系統、影音室智能系統、影音室整裝、安防和監控系統、網絡覆蓋和背景音樂系統,功能齊全,性價比超高。
空間信息

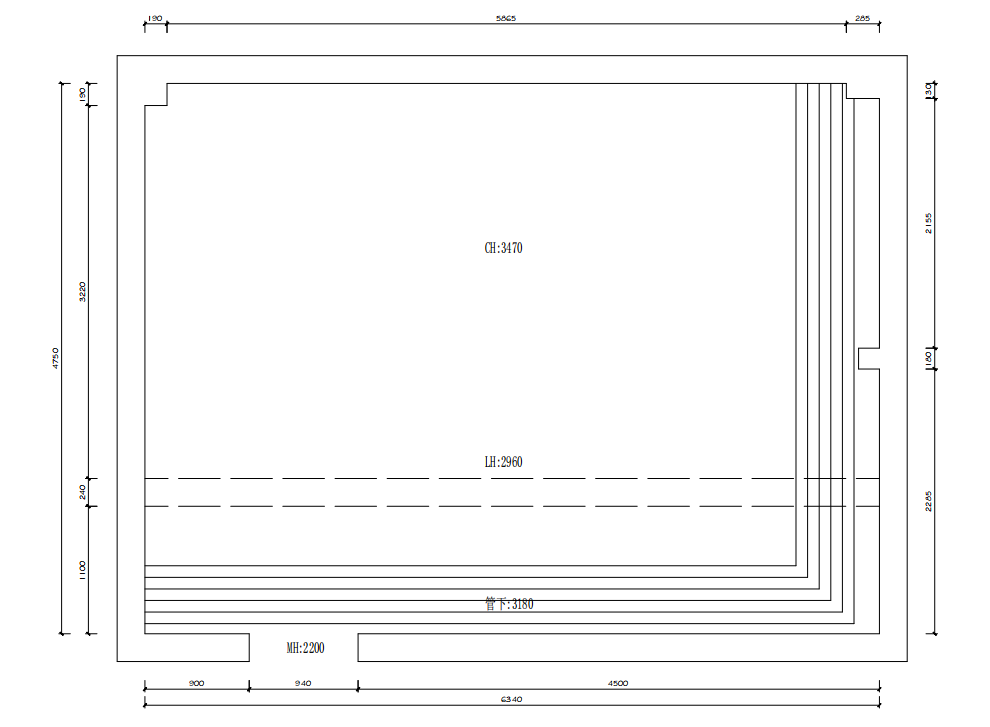

四層私家別墅,全宅影音&智能設計,影音室空間尺寸為30㎡(長6.34m*寬4.75m)。
器材列表
美國OSD 7.2.4杜比全景聲影院系統
美國OSD T82 主音箱*2只
美國OSD T82中置音箱*1只
美國OSD T61環繞音箱*4只
美國OSD R51天花全景聲音箱*4只
美國SVS PC2000低音音箱*1臺
丹麥達尼E-14F低音音箱*1臺
NAD 758 AV功放+SAIBIN S8250后級功放各一臺
億格瑞S12 4K原盤越獄版3D硬盤 藍光播放器*1臺
優派V8-4K投影機*1臺
美國Swein 150寸畫框透聲幕*1套
猛犸E80-J1680W器材機柜*1臺
太空艙影院沙發及休閑沙發各一套
英國樂富豪 4.1聲道KTV系統
英國樂富豪x12 MKII KTV主音箱*2臺
英國樂富豪x10 MKII KTV補音音箱*2臺
視易 D80-8T全高清點歌機*1套
視易 22寸觸摸屏*1套
Saibin S4-800 KTV后級功放*2臺
Vinal X5 Ext 旗艦版前級效果器*1臺
BBS F-30 無線麥克風*1套
美國Control4 智能影音室系統
美國Control4 CA-EA1 智能中控主機*1臺
Laffet 無線場景燈控面板*2個
??低?防盜監控系統
海康威視 SK-968T 紅外線防盜主機*1臺
??低?ALY-3SG 紅外線對射信號探頭*10只
??低暰W(wǎng)絡高清監控系統
??低?SD-7808NB-K1 NVR網絡錄像機*1臺
海康威視 DS-2CD3T45-I3 40萬網絡攝像槍*6支
銳捷全宅網絡覆蓋系統
銳捷 企業級流控路由*1臺
銳捷 86式無線面板*15個
銳捷 24口千兆POE交換機*1臺
Yodaar全宅背景音樂系統
Yodaar YO-I5背景音樂主機*1臺
Yodaar C6102s定阻背景音樂壁掛喇叭*4個
SAIBIN 86ou 背景音樂開關*3個
業主使用需求
業主是一對年輕的夫婦,樂于享受高品質、高端的一切生活使用功能,希望我們對全宅進行娛樂系統性整合設計,尤其對影音室指出,看電影要有電影院的質感,能滿足K歌需求,影音室是簡單方便易操作。
影音室建設

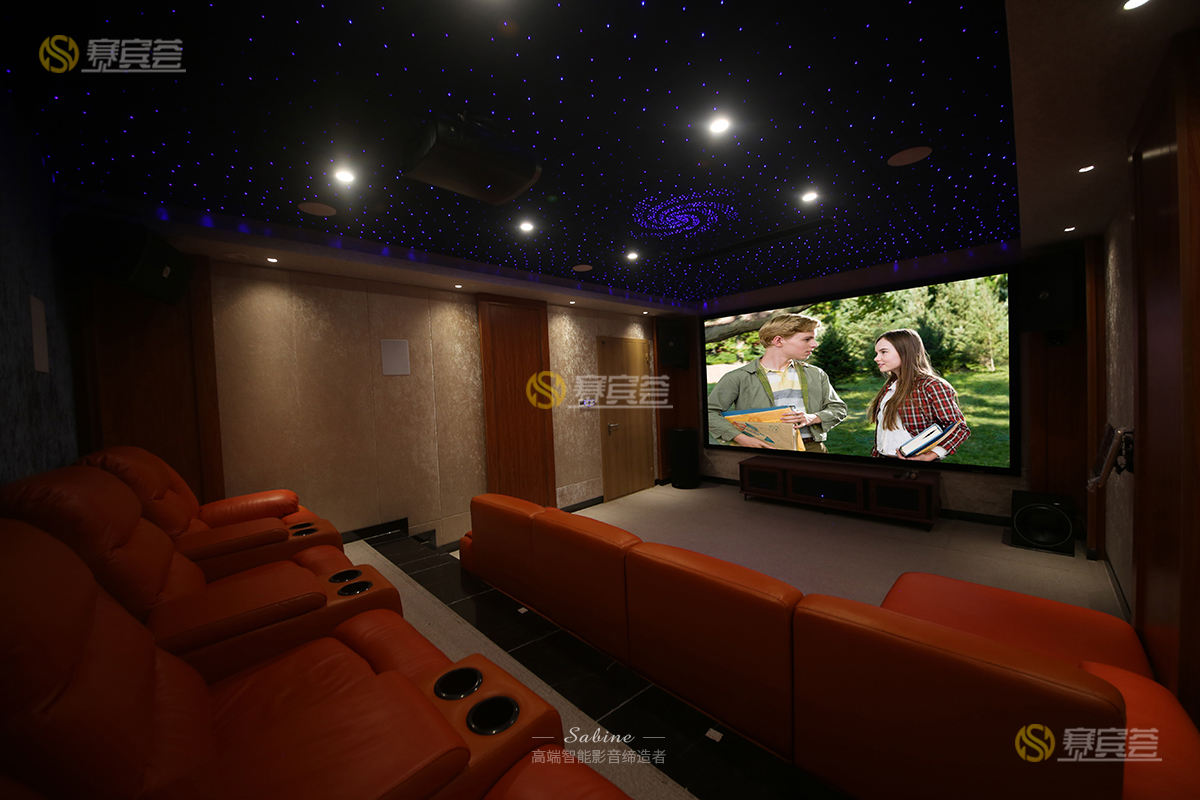

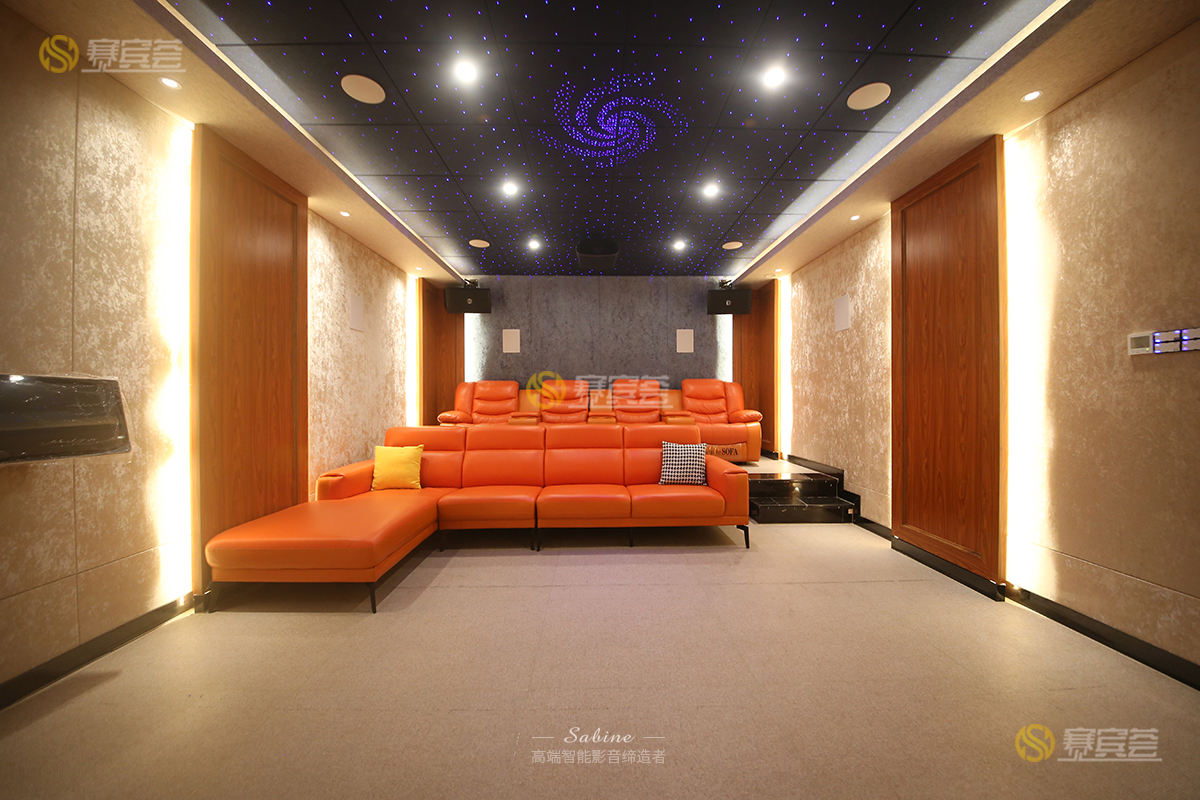

概括性設計內容:家庭舒適度沙發,可同時容納多人觀影,多功能使用效果,可卡拉OK可看電影,使用操作方便簡單、實現快捷影音需求,裝修中式簡約。
設計目的:以實現家庭多功能影音需求為契合,達到專業影院觀影級別,滿足家庭娛樂的K歌功能,空間裝修簡潔美觀,符合私人定制的行為習慣。
設計之前,我們需要得知這些參數:幕布大能用多大?什么水平觀影視覺人舒服?如何設計影音室的聲學裝修?如何設計業主喜歡的星空頂?線路怎么布控簡潔美觀?每個音箱應該擺在哪里聲音表現才更好?挑選什么樣的影音器材能滿足業主的需求等等?
帶著這一系列的問題,我們對整個影音室做整合性的設計。

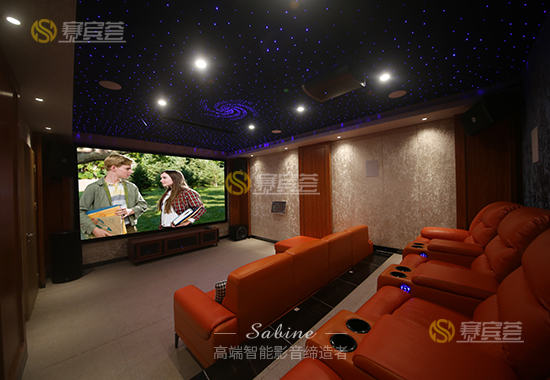

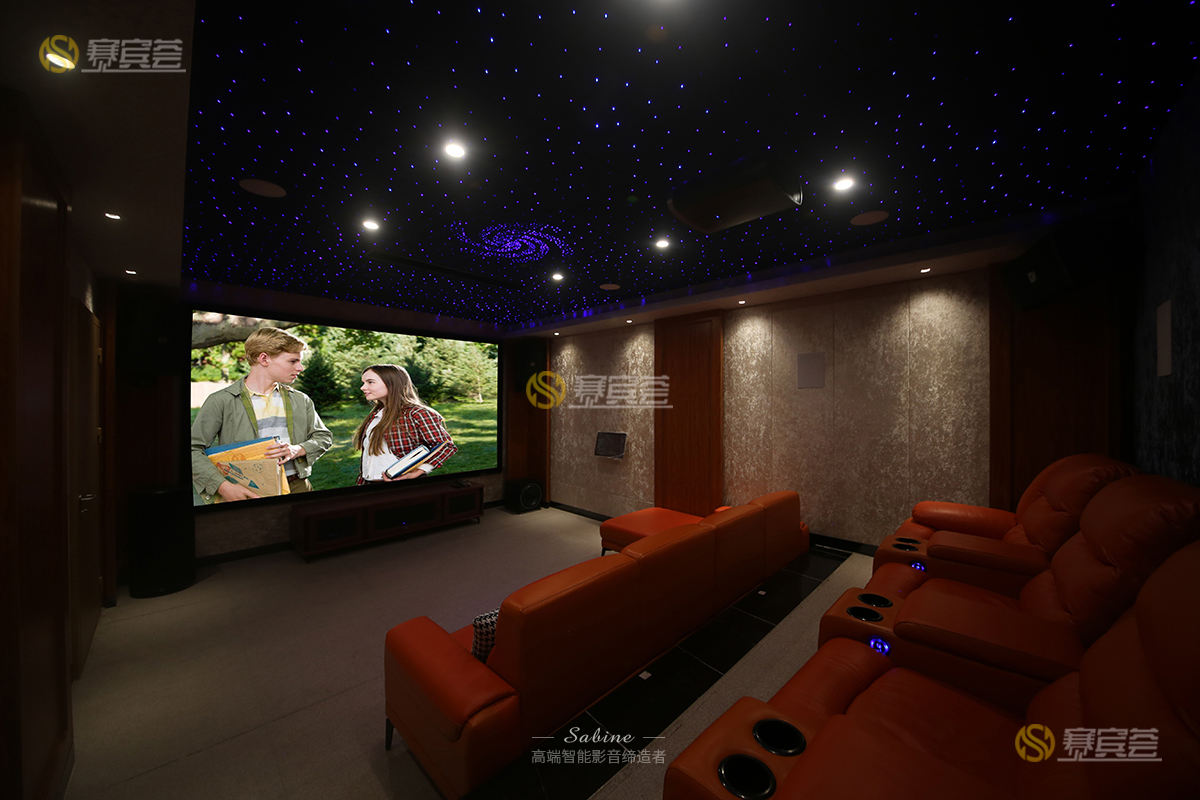

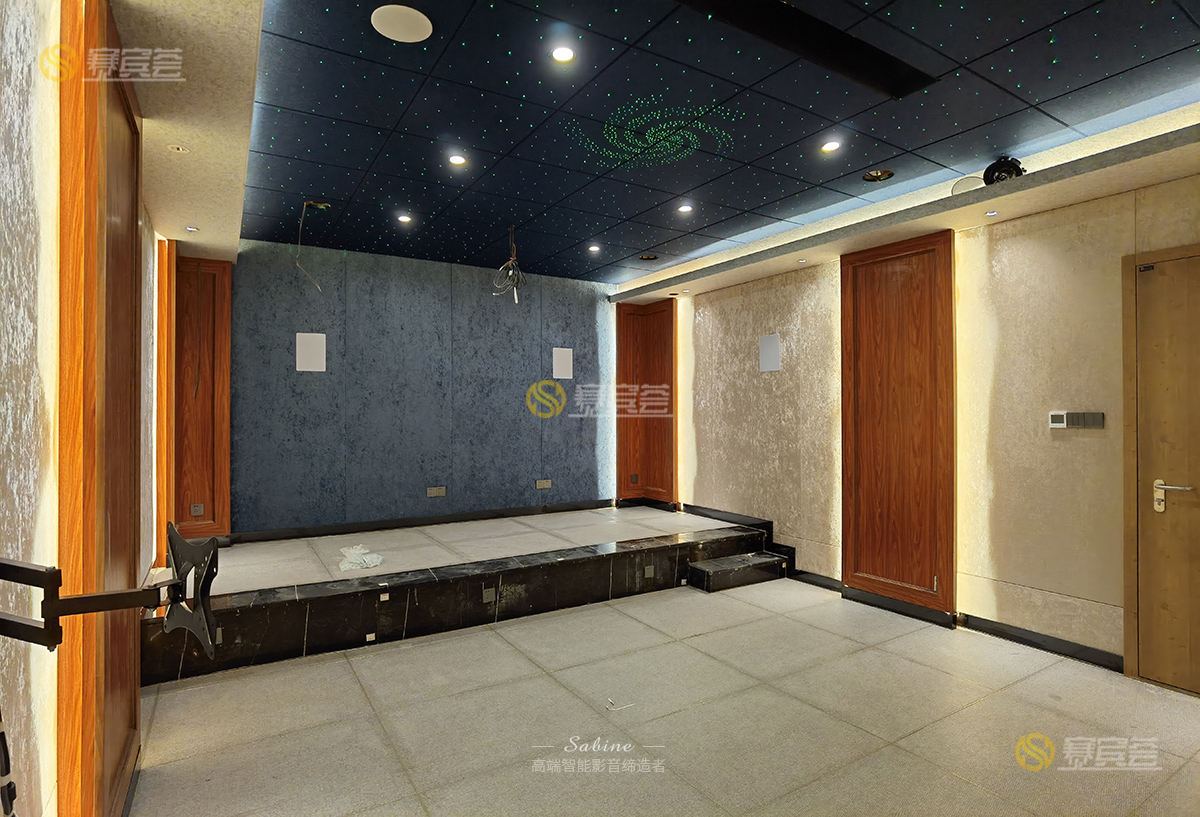

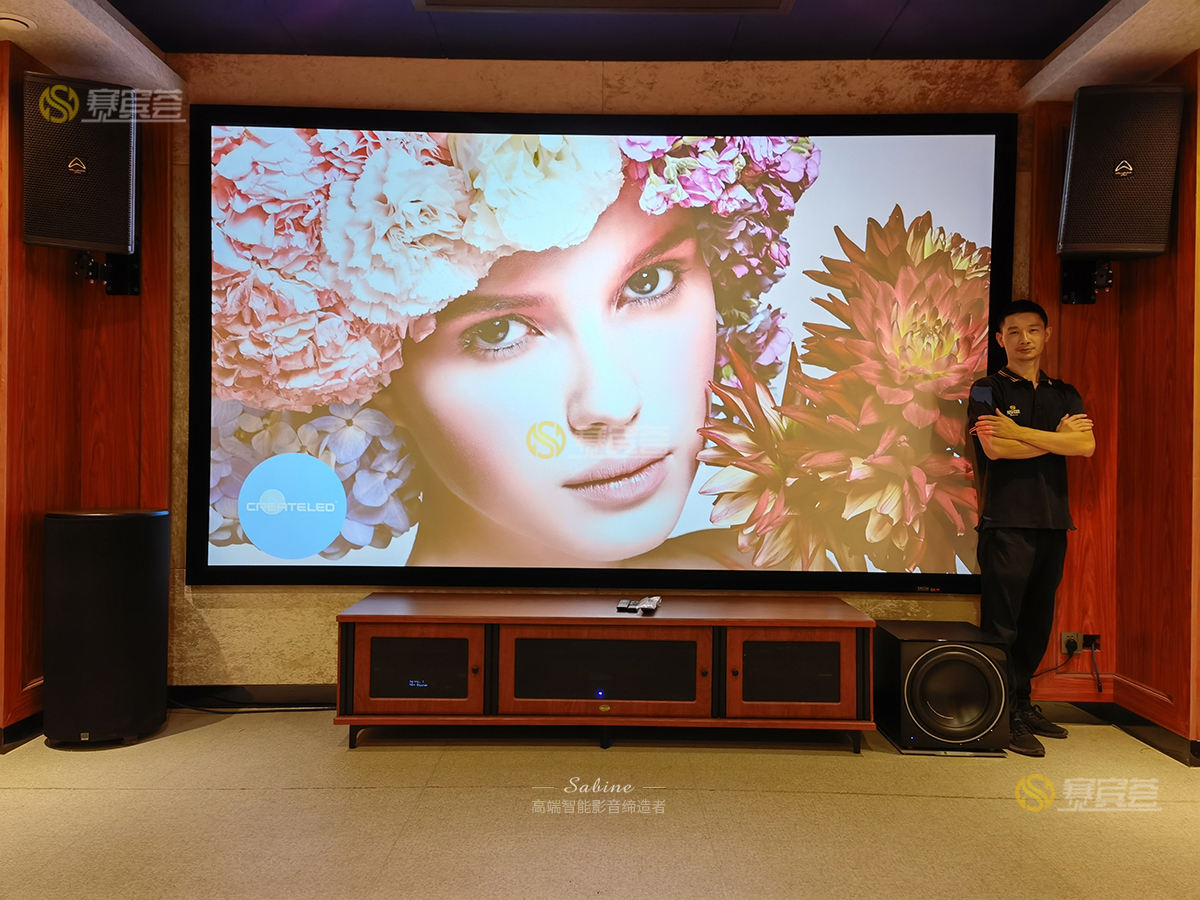

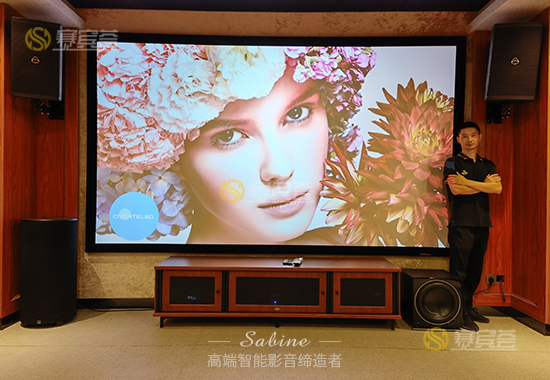

在影音室的前方,低音炮外墻面使用150寸定制款美國施威4K透聲布,熒幕長寬為 1 6:9比例尺寸(房間寬度范圍內大),從而幫助業主實現畫面包圍感,觀影感等更加真實。
所有器材都擺放在房間內,因此聲音一定會受到房間結構的影響。如果在一個不理想的環境中,再好的音響器材,聲音都會受到限制,甚至很差,由此可見,聲學處理在家庭影院中顯得尤為重要。水平觀影視角28 °,其中,中心畫面感更震撼,旁邊位適合長時間觀影,無論是看電影還是聽音樂,都是舒服的角度。

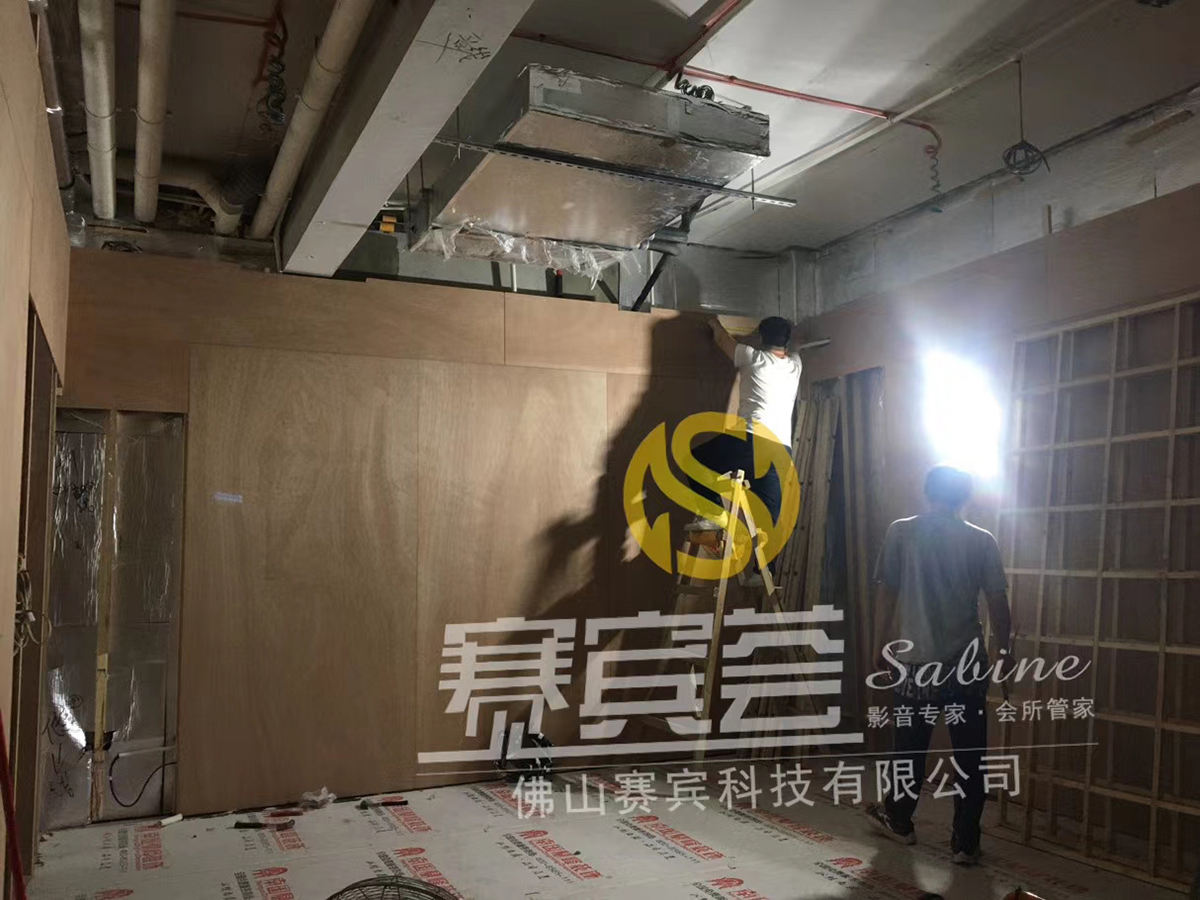

一個私人影院的擴散是一個重點考慮的問題,因為它可能會因為破壞了連續性反射而導致嚴重的問題,另外擴散也會導致一個封閉的空間聽起來比實際的要大,但擴散同時也是對吸收的一個很好的替代或補充,因為它不會減少聲能,也就是說它能夠在空間中或現場表演場地中能夠有效的減少反射。所以我們對整個影音室做聲學裝修處理。
根據反射點分析, 我們在容易造成聲音發射的區域根據需求安裝吸音模塊。

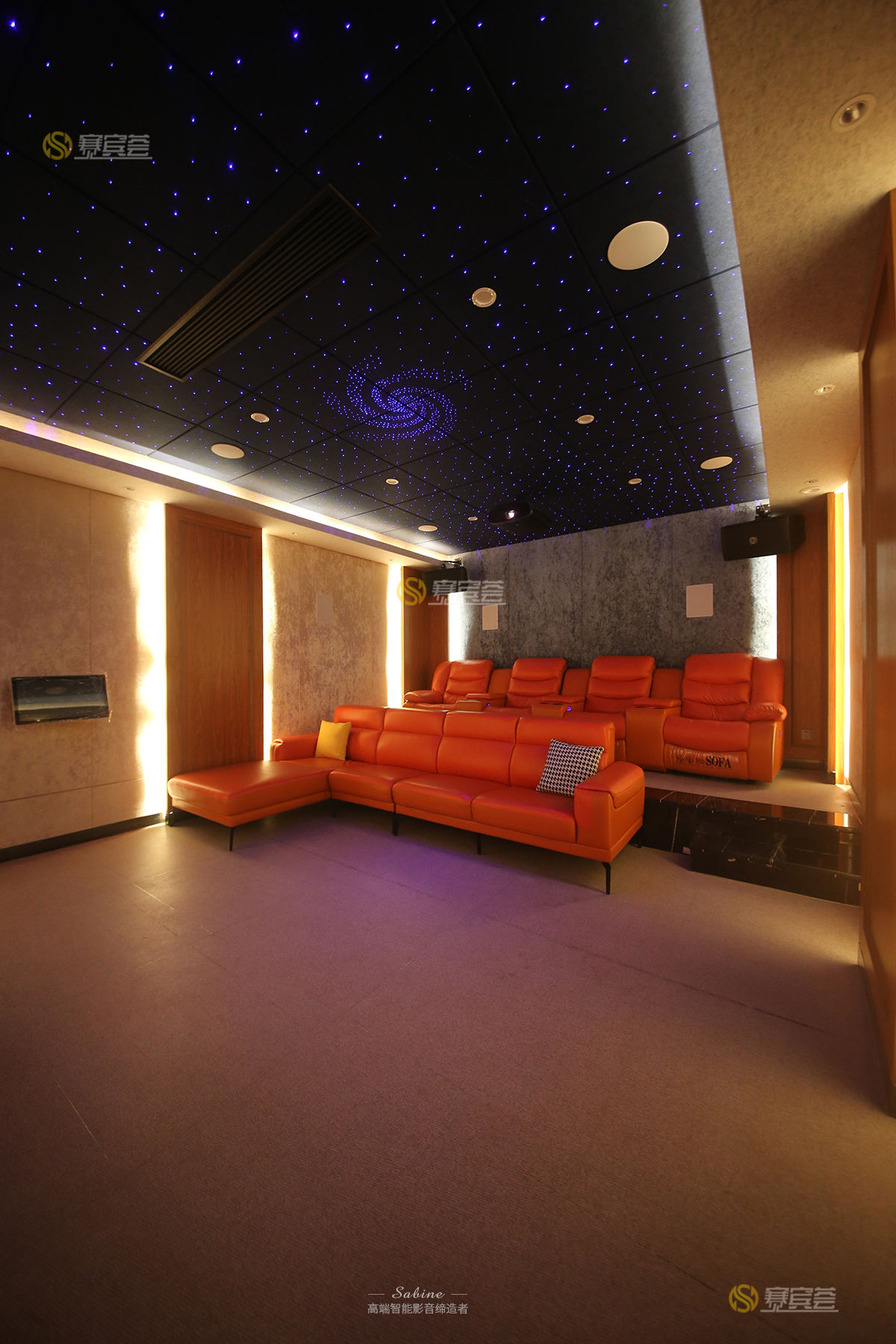

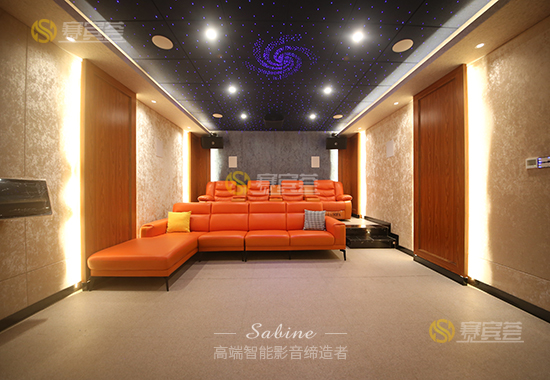

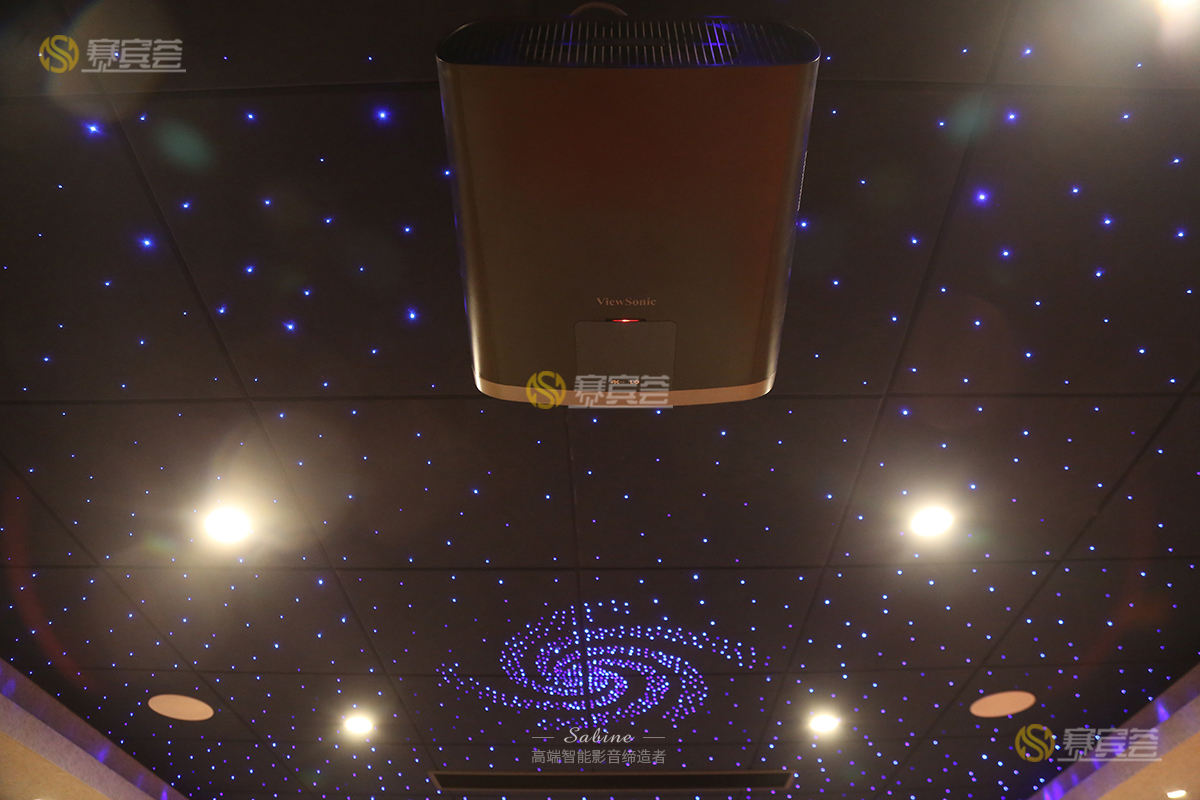

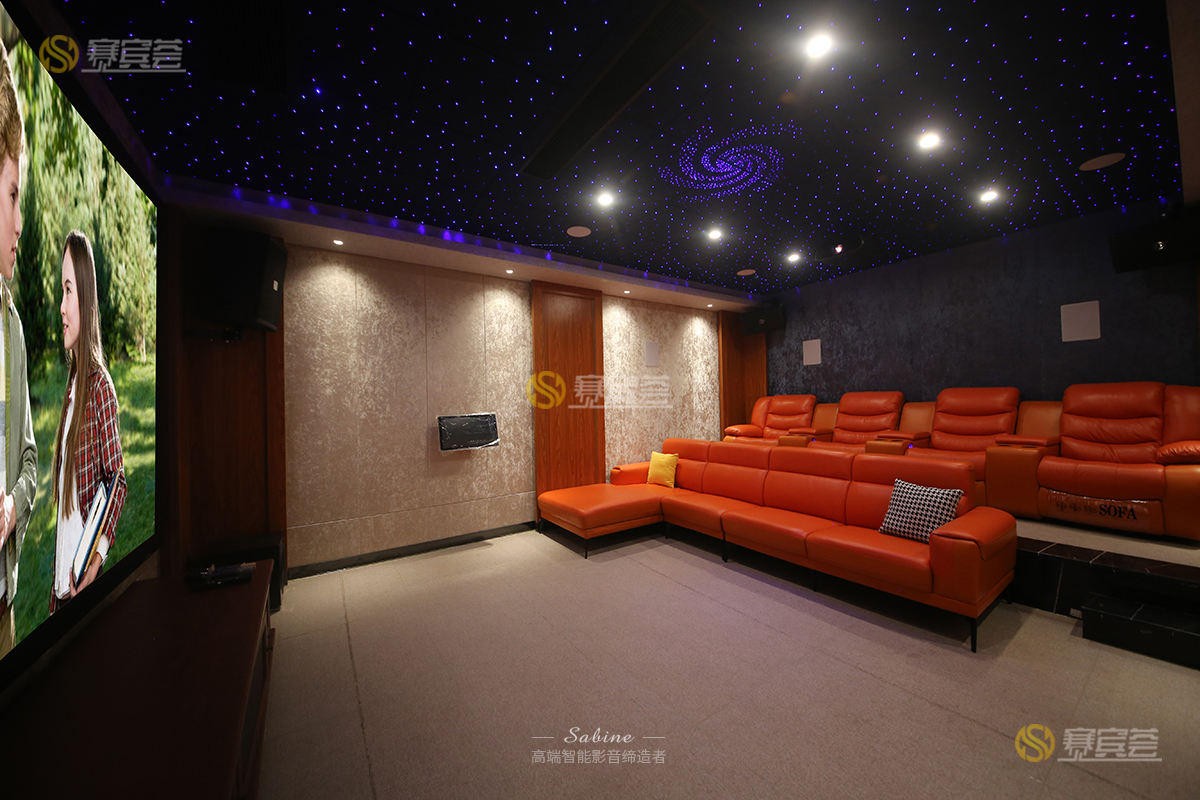

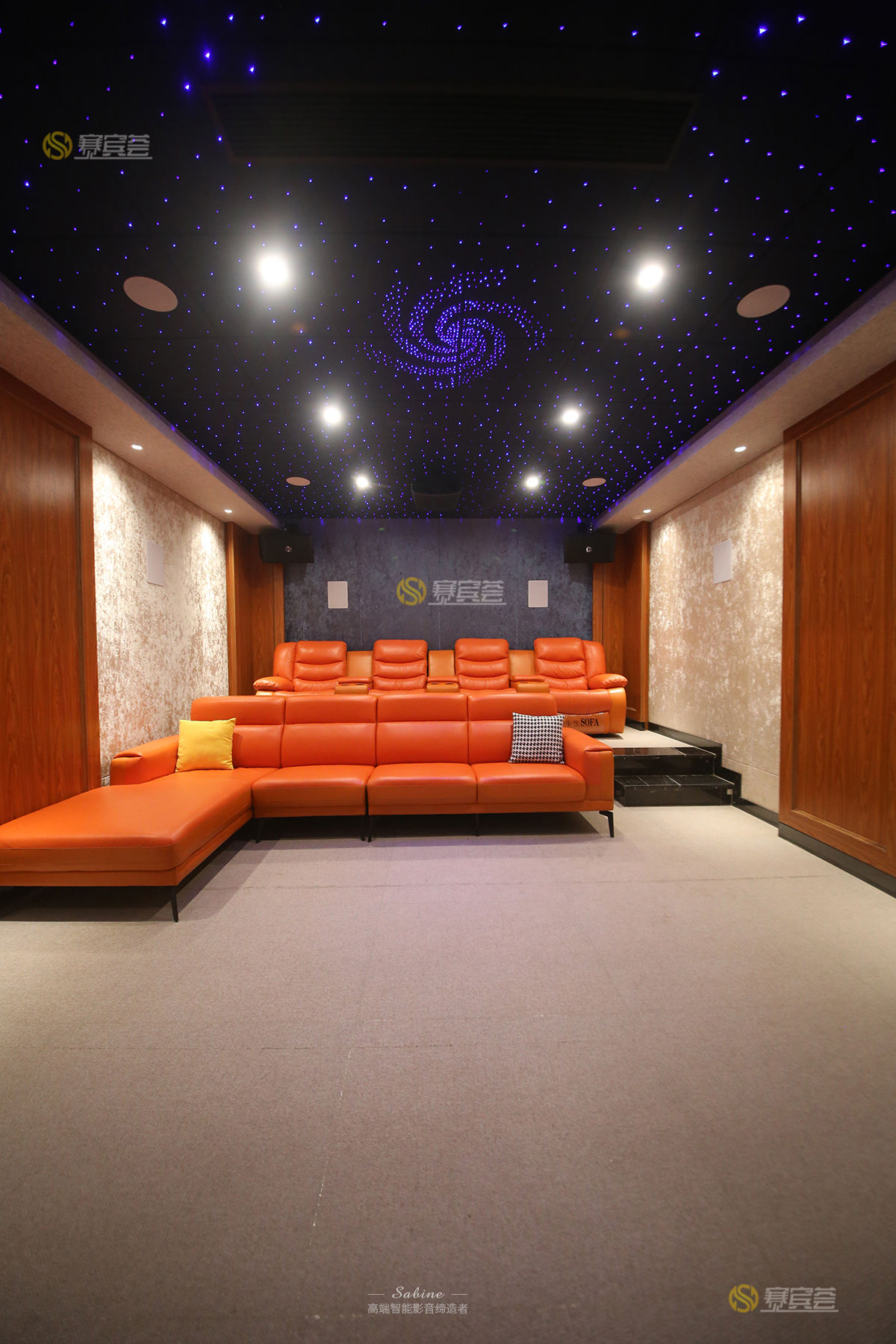

對于業主鐘愛的天花星空頂設計:

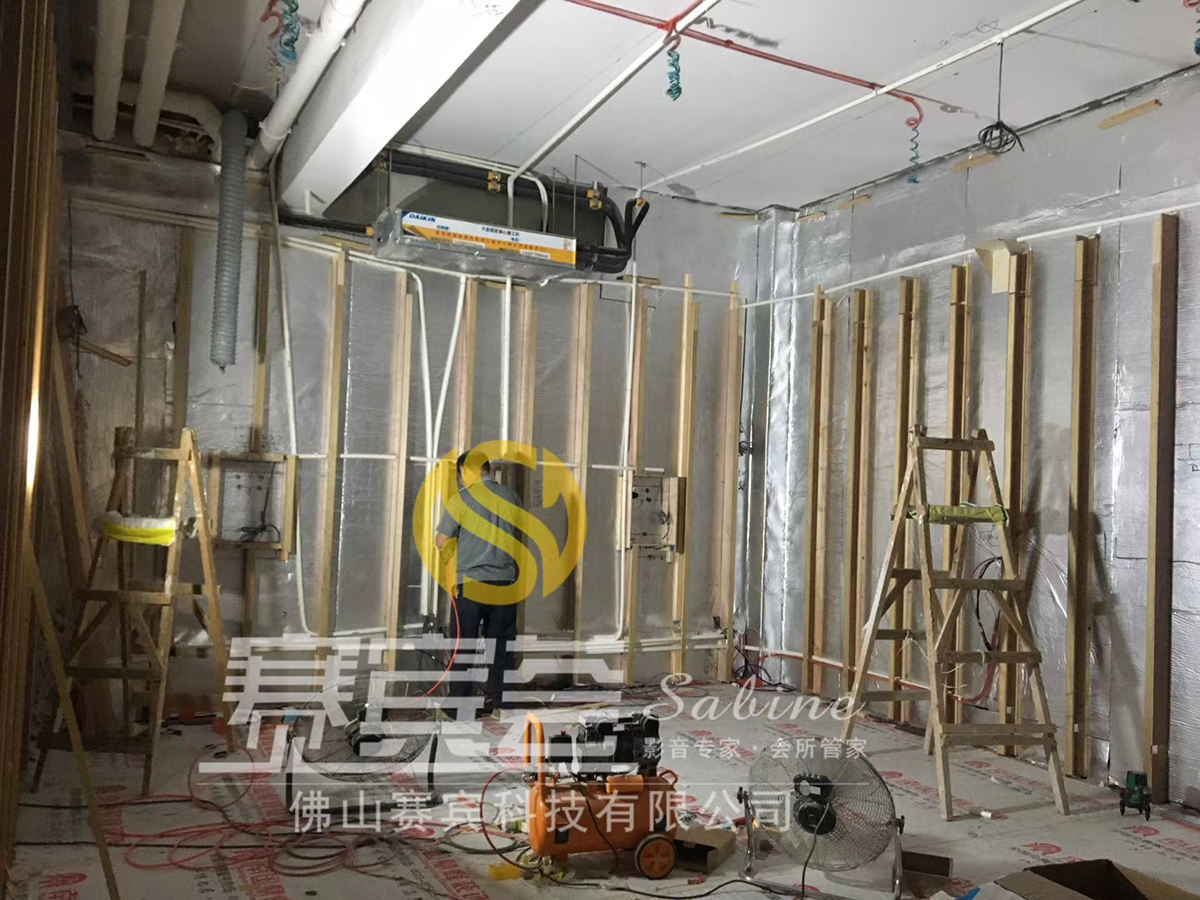

首先在影院裝修中采用聚酯纖維吸音板做為吊頂材料,頂面預留220V電源線一路,并準備斜三眼10A插座面板一塊。墻面預留對應墻面開關。預先在頂面打好高度8CM以上的龍骨,安裝光纖的吊頂材料,可拼接出不同造型、良好的吸音性能、并多種顏色可選。

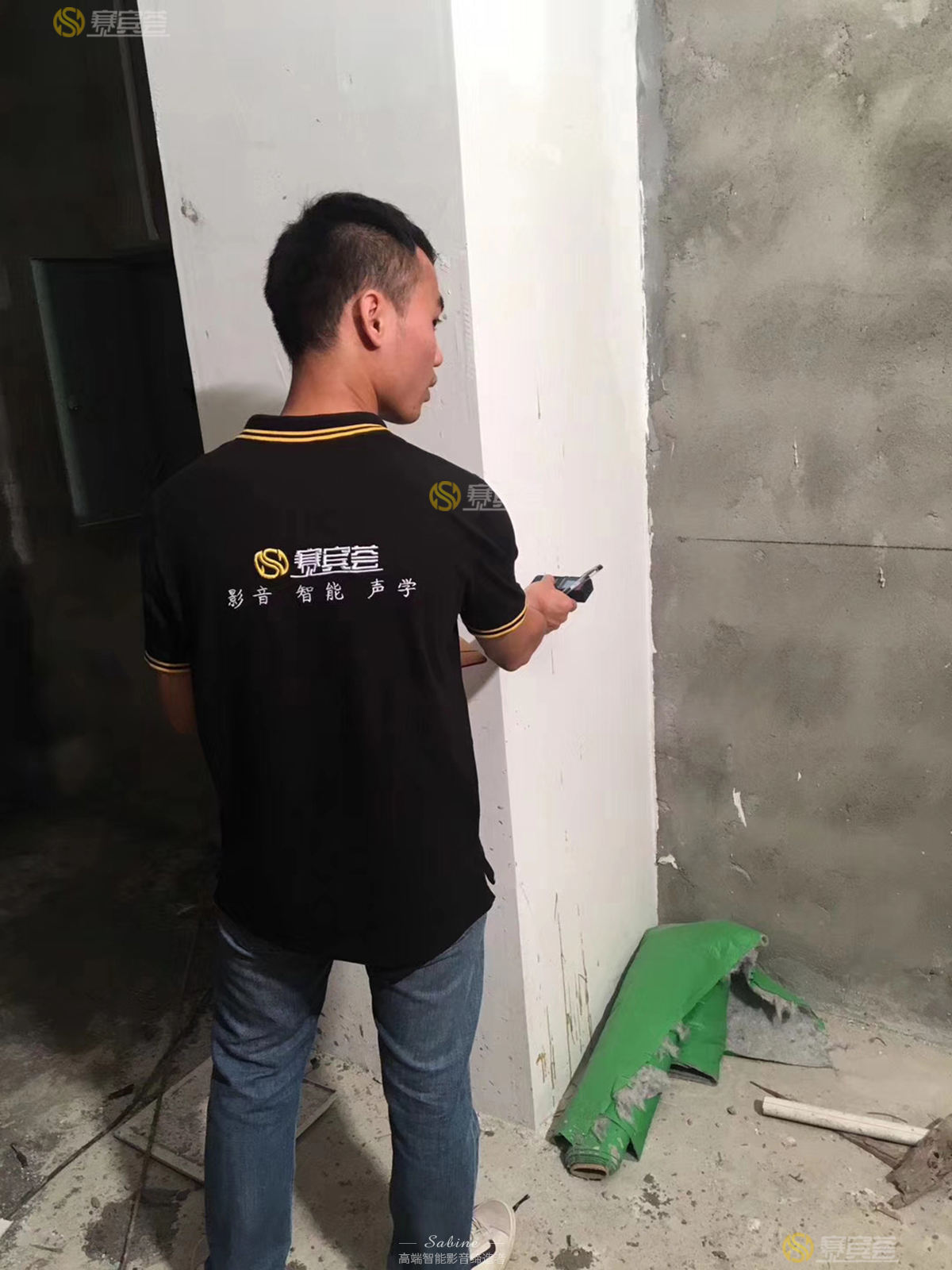

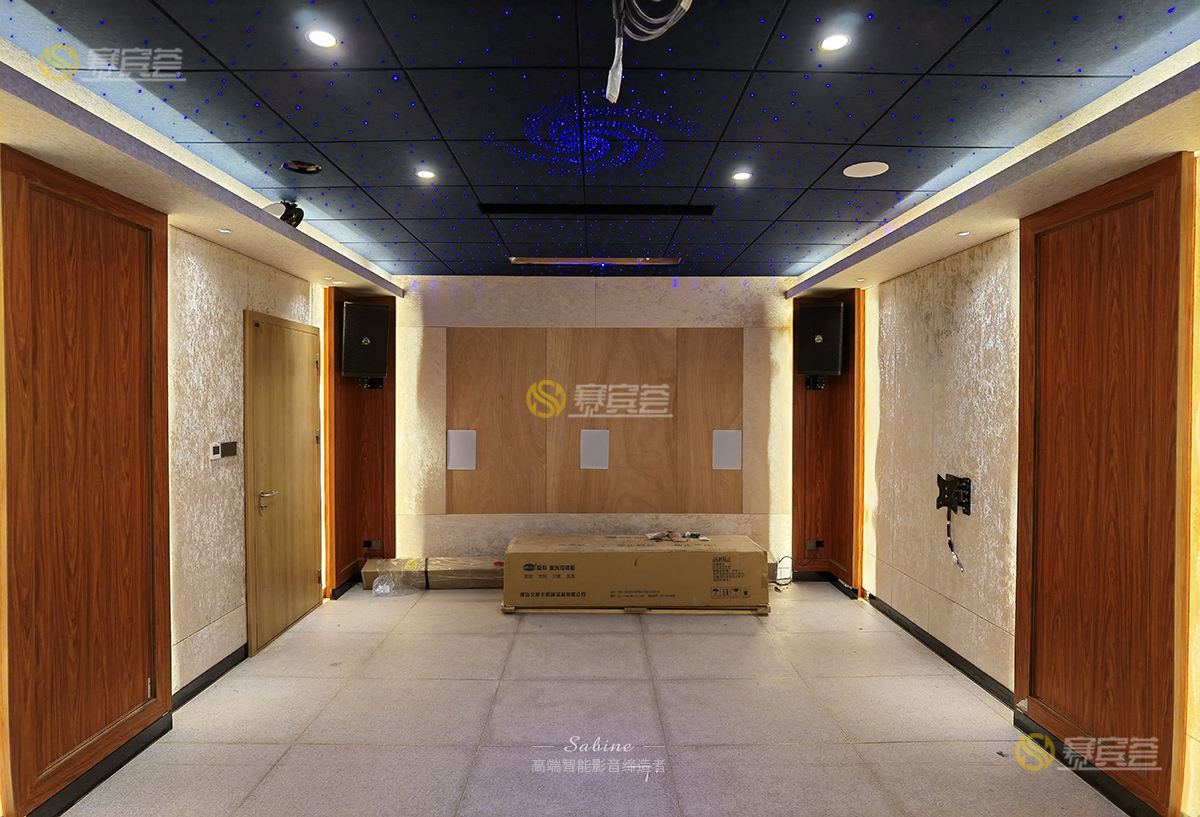

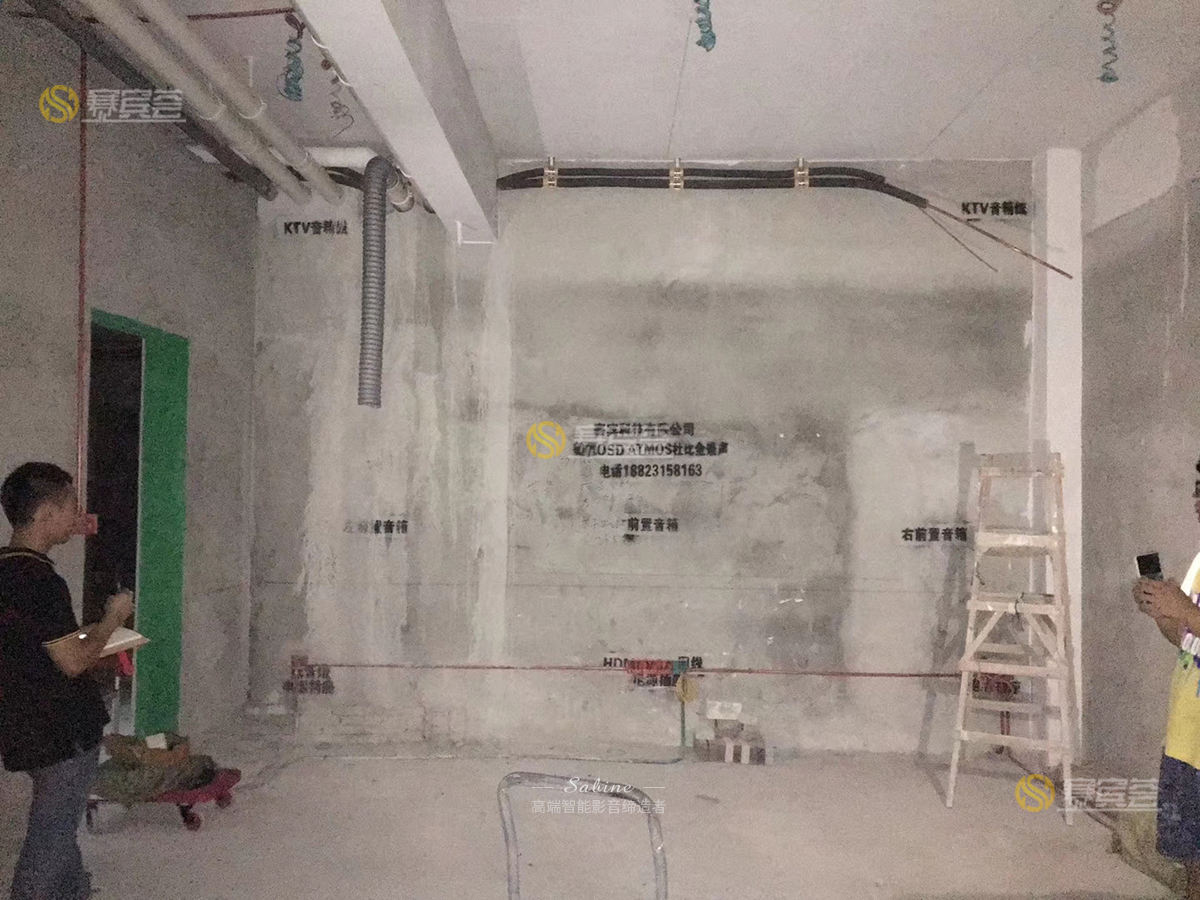

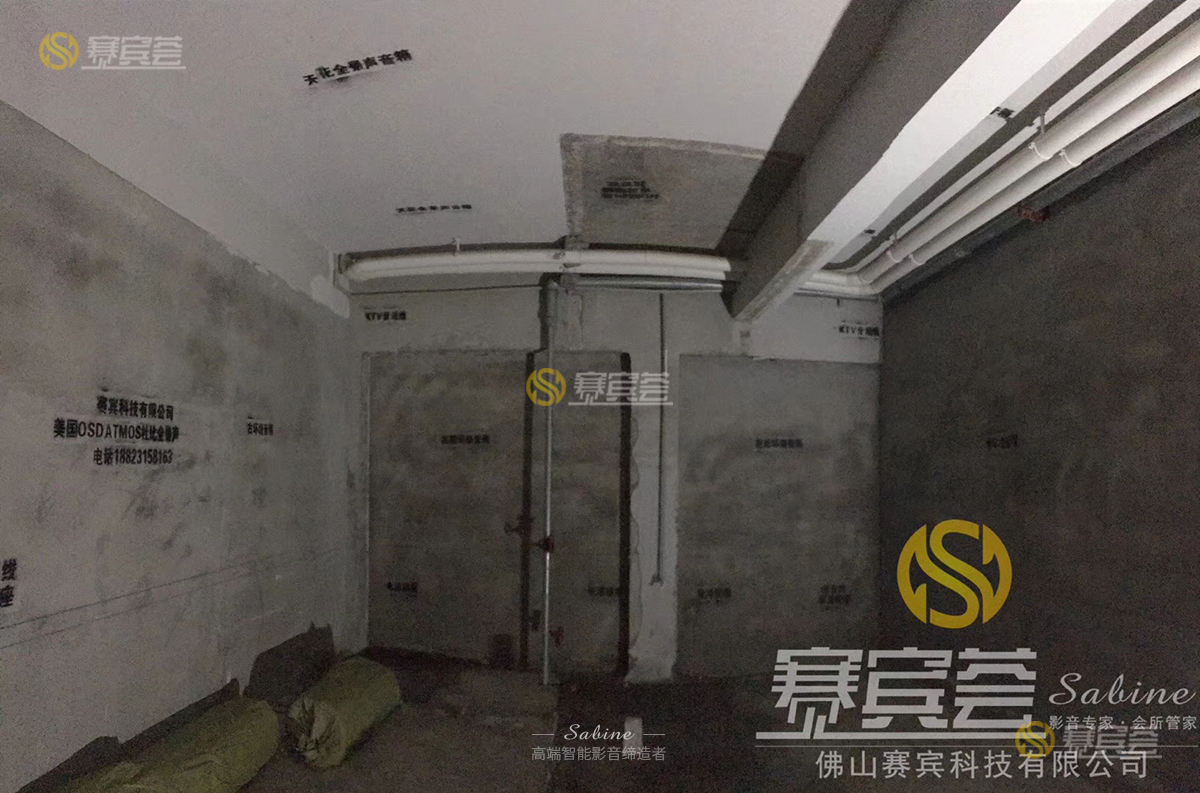

線路布置:對于私家影院布線,考慮的有視頻、音頻、電源三部分,同時還有HDMI線材等,嵌入式影院這里選擇的是“預埋”線路的方法?!邦A(yù)埋”線路的安裝,團隊先預計會在每個具體位置完成影音器材的安裝,設計好音箱的擺放位置,選擇適合的線材,隱蔽電源插座,預先設置好安裝孔等等,裝修之時把線材埋入。這樣操作大程度的減少了線材對環境美觀的影響。
器材的選擇方面:
影院杜比全景聲擺位 7.2.4,是當下先進的、全新影院音效技術,定制安裝神話品牌——美國OSD 音箱,是完全以環境為設計中心,整體加以美學與聲學處理,將音箱全部隱藏起來,達到完全統一的視覺效果。
KTV選擇英國樂富豪,這是一個一家享譽超越八十余年,英國、憑借優良的音箱和單元設計在發燒HIFI界建立了無與倫比的英國品牌地位的一個音響品牌。
智能中控選擇美國Control4品牌,這個連續四年榮獲智能家居導品牌、全球一家專注智能家居領域而在納斯達克上市的品牌。
音箱定位:先是改變音箱與后墻或側墻的距離來控制低音的質量和份量,以及聲場的深闊度。調動音箱與聆聽者的位置,以減輕房間諧振的影響。調整聆聽高度及音箱內拗角度可改善音色的平衡、結像力和空氣感。側墻反射點掛衰減物可調聲,使高、中頻更圓滑、細致、甜美,空氣感更明顯,聲場也會得到改善。

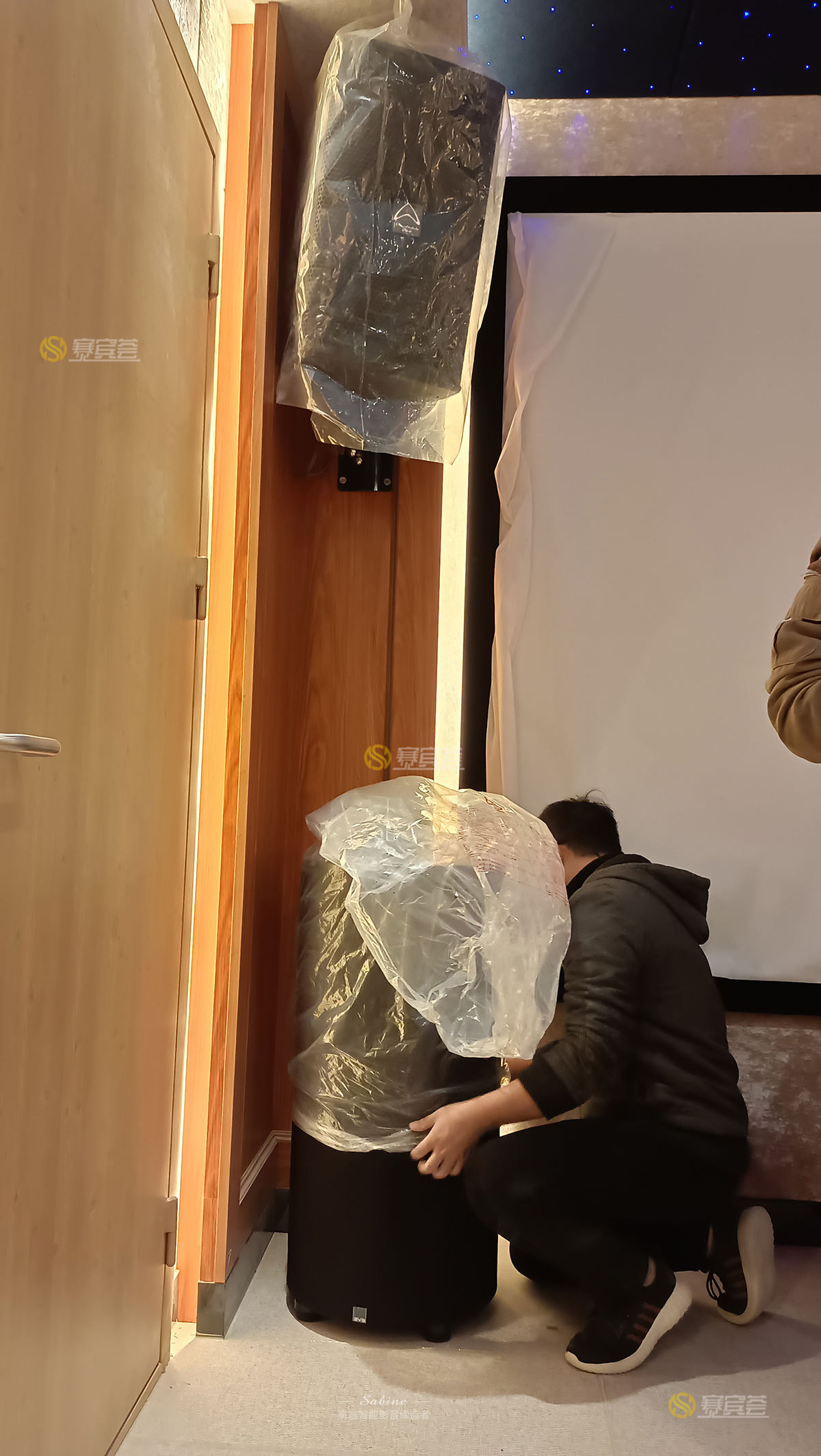

產品的保護及安裝工作
器材的配搭構建

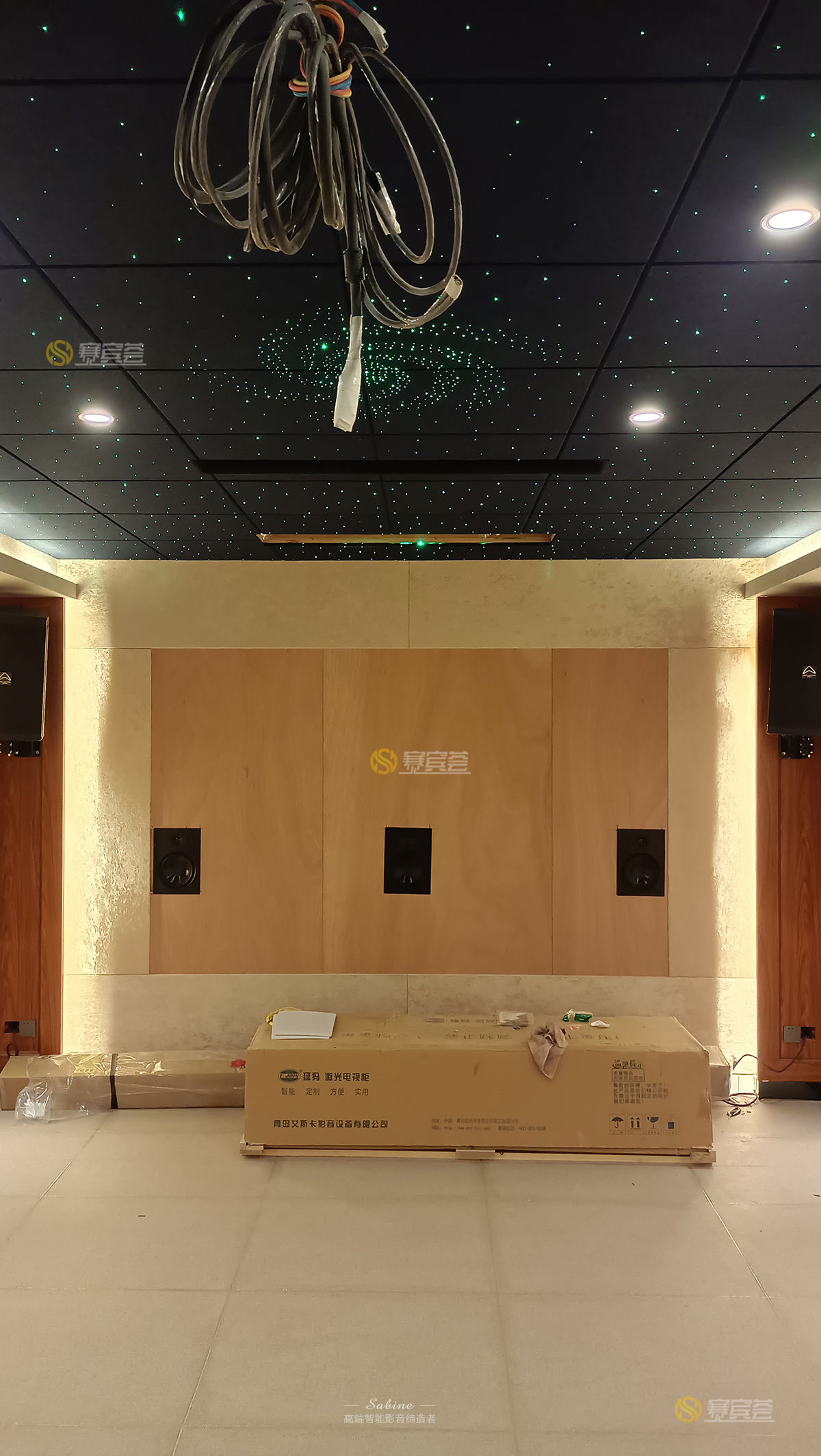

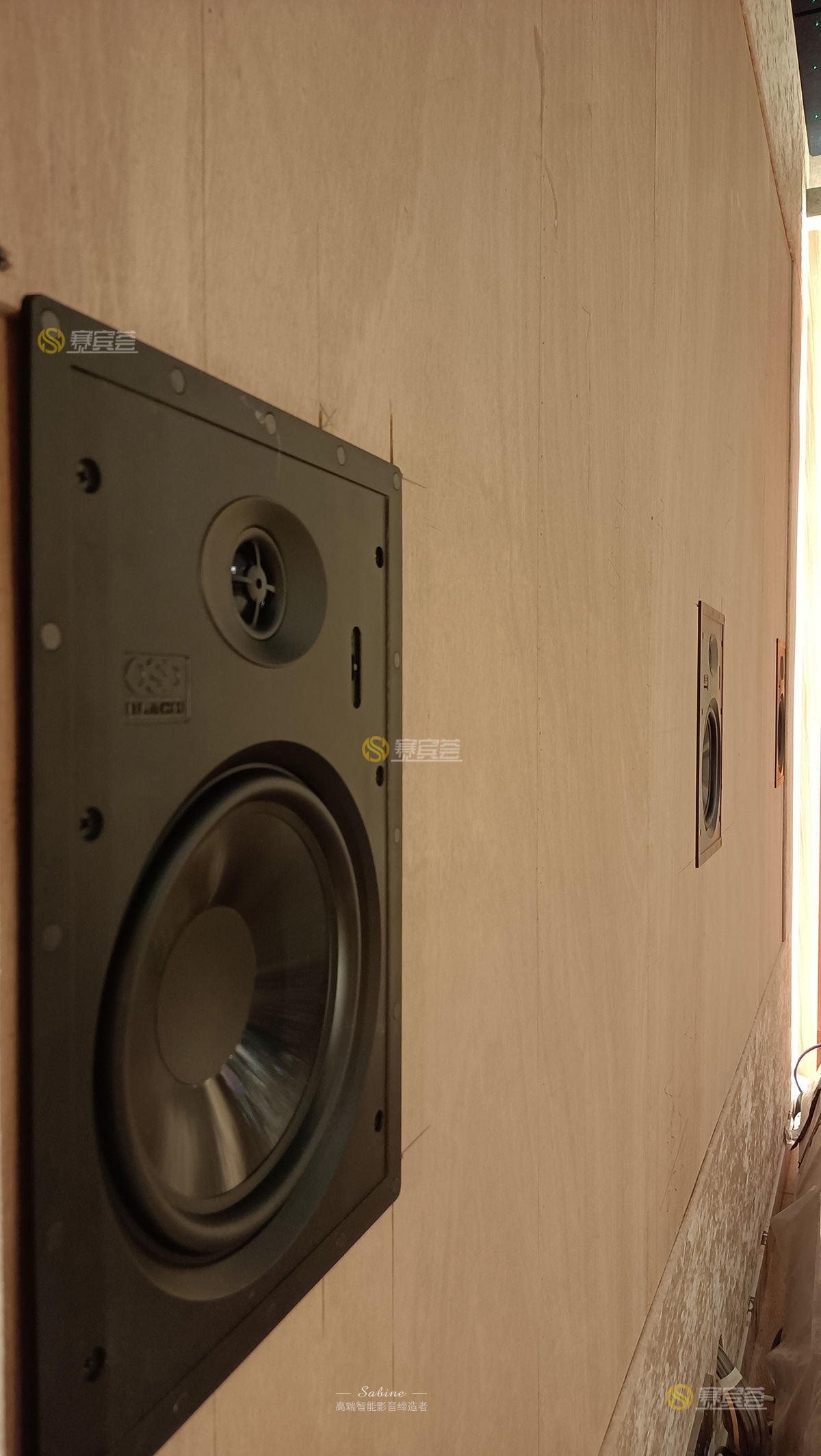

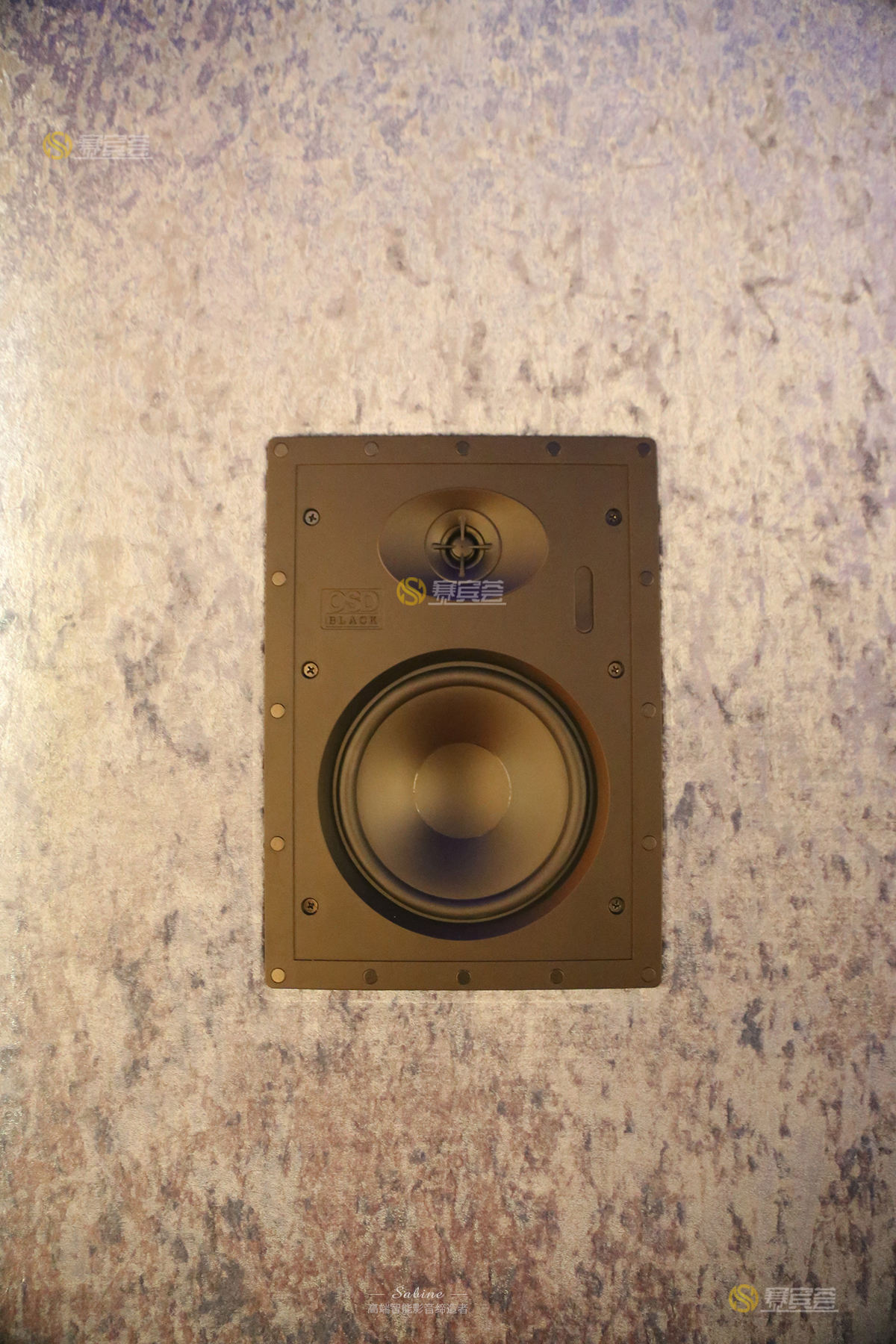

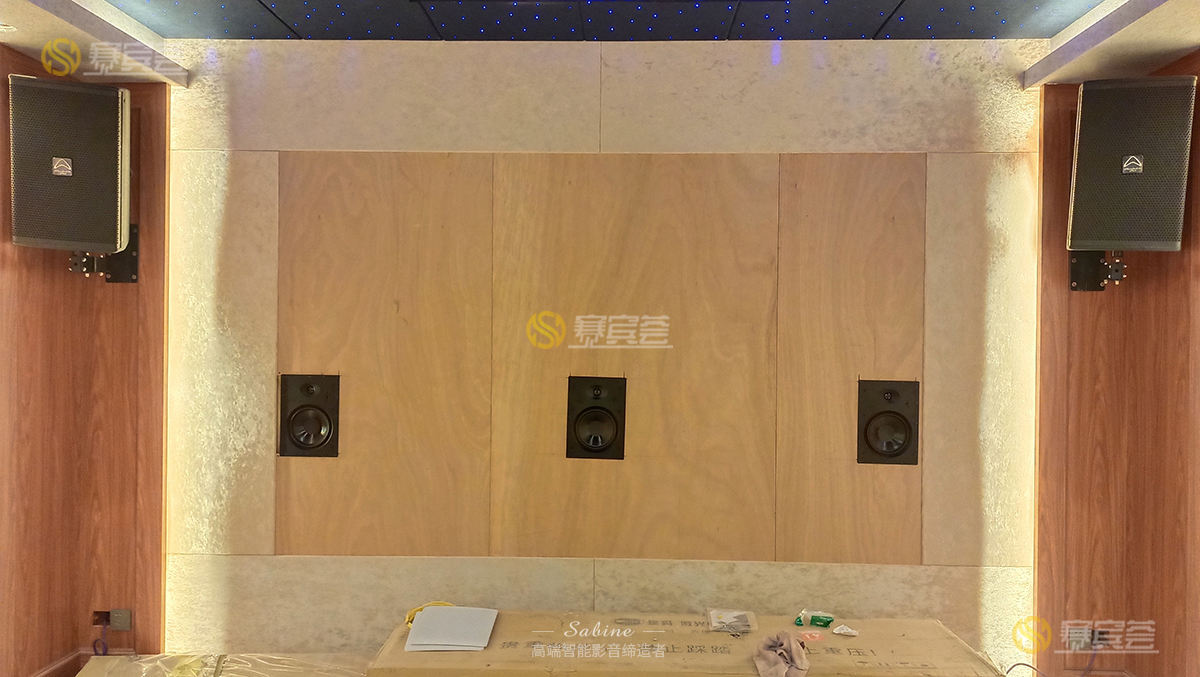

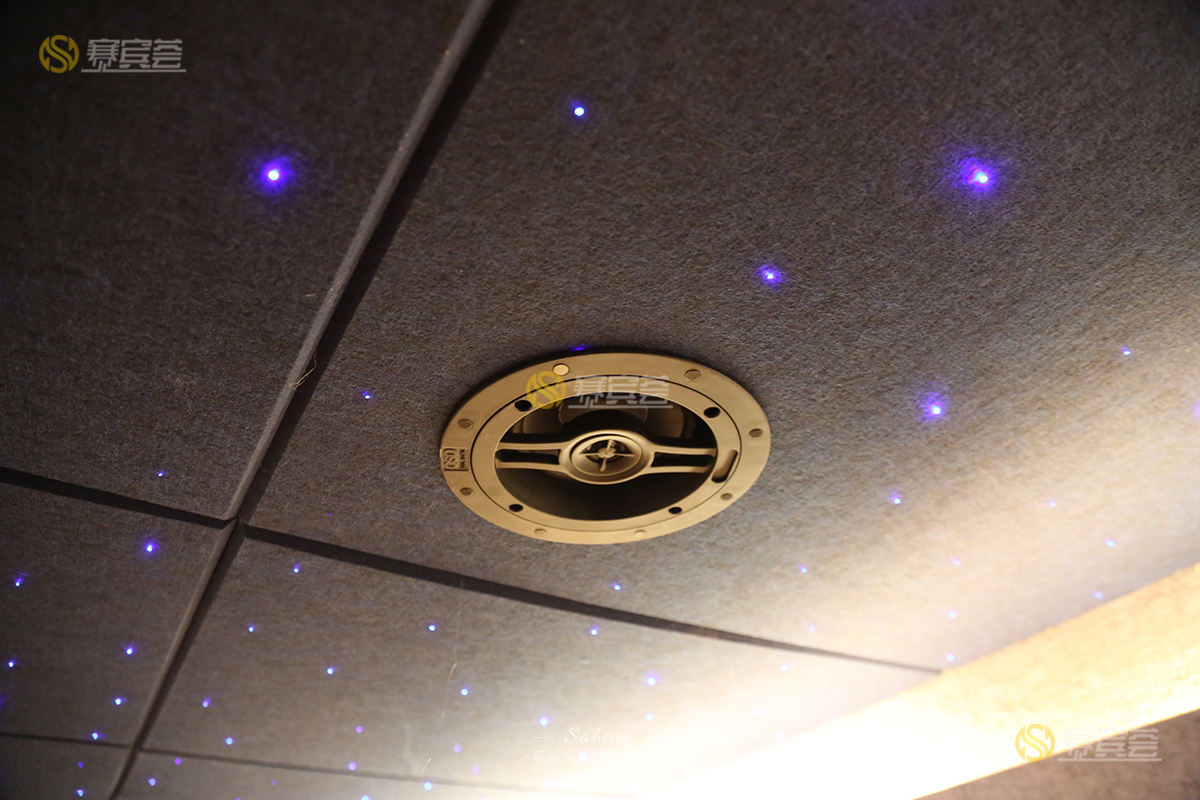

影音室設在別墅的地下室,隨著定制安裝神話品牌——美國OSD 音箱的運用,讓這個30㎡的影院走進一個完全“隱形”的世界,3只OSD T82作為主音箱和中置音箱,4只T61作為環繞音箱,4只R51作為天花全景聲音箱,定制安裝的設計,在極大程度上節省美觀空間。
并且嵌入式美國OSD音箱的聲音還原性、產品分布性是亮點,美國OSD融合了高性價與多元化,是性價比各方面都具備優勢的嵌入式音箱,這是讓業主驚喜的品牌!OSD產品的高音單元包括了軟、硬球頂高音,影院表現真實、平衡,聲音定位精準,渲染力強,具有很濃郁的影院包圍感和臨場感。

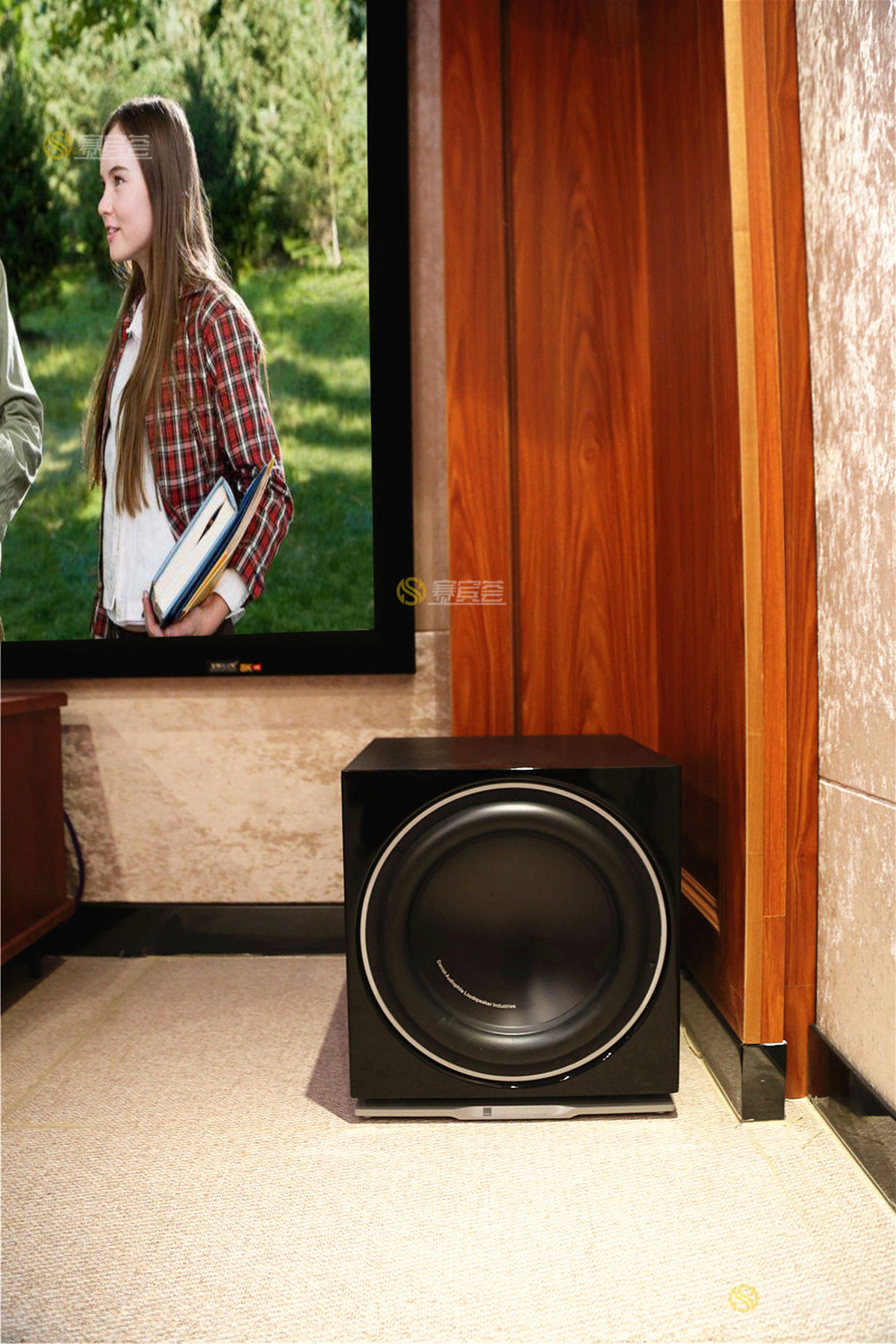

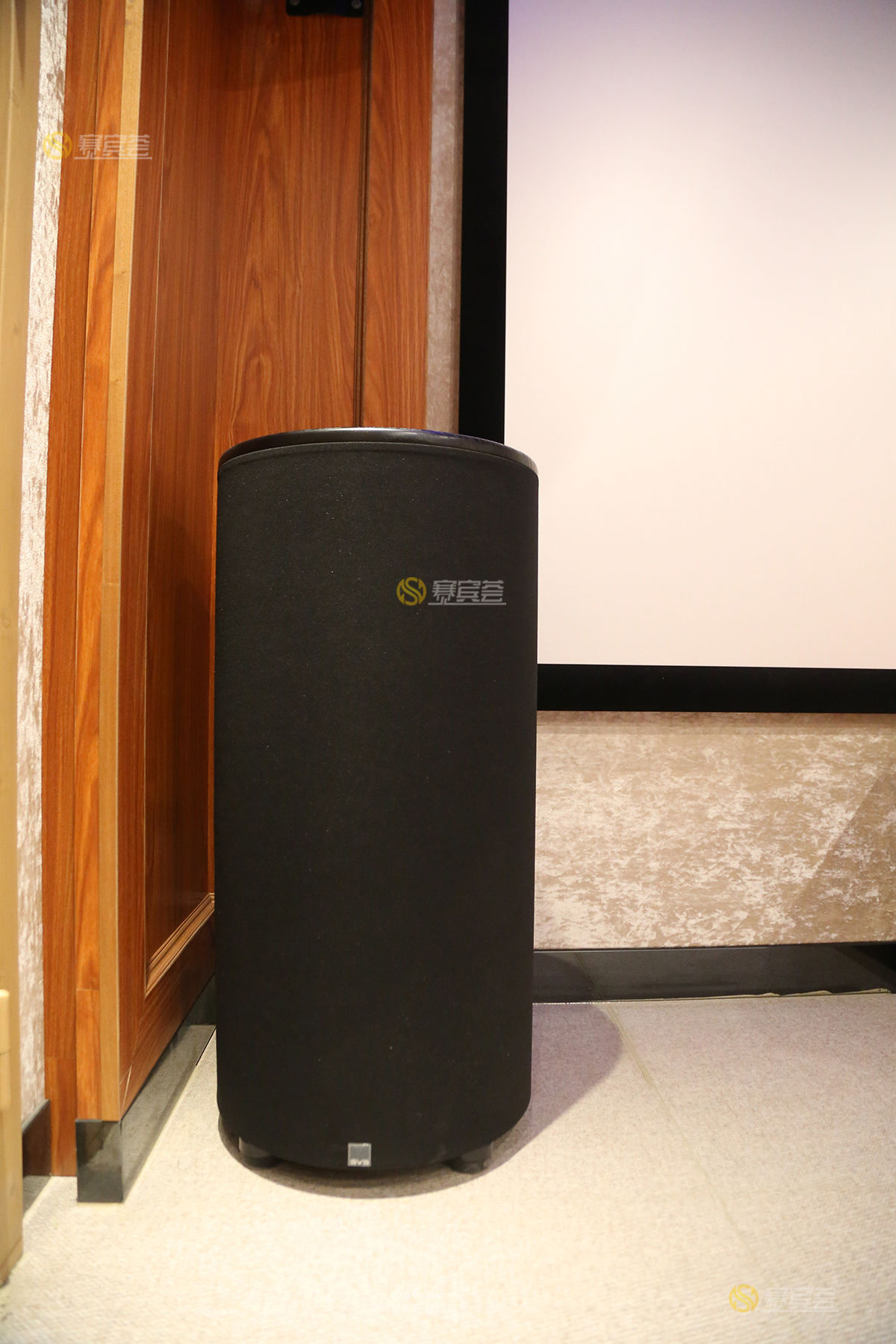

好的主音箱搭配上具有量感的低音,才能讓影音室充滿力量,影院使用雙炮助陣,選用美國SVSound PC-2000和一臺14寸丹麥達尼低音音箱,擁有美國血統SVS的低音炮,和丹麥達尼丹麥聲做融合,雷神之錘搭配丹麥聲,所表現的低頻聽感寬闊宏大,尤其是在欣賞爆炸場面的畫面時,顯得兇惡、震懾,聽起來刺激感且爆炸力強悍,能量豐滿程度能夠營造出一種被低頻包圍著又或者說有如在身邊經過一樣的感覺,幫忙業主營造身臨其境的“火藥味十足的”低頻震撼作用。

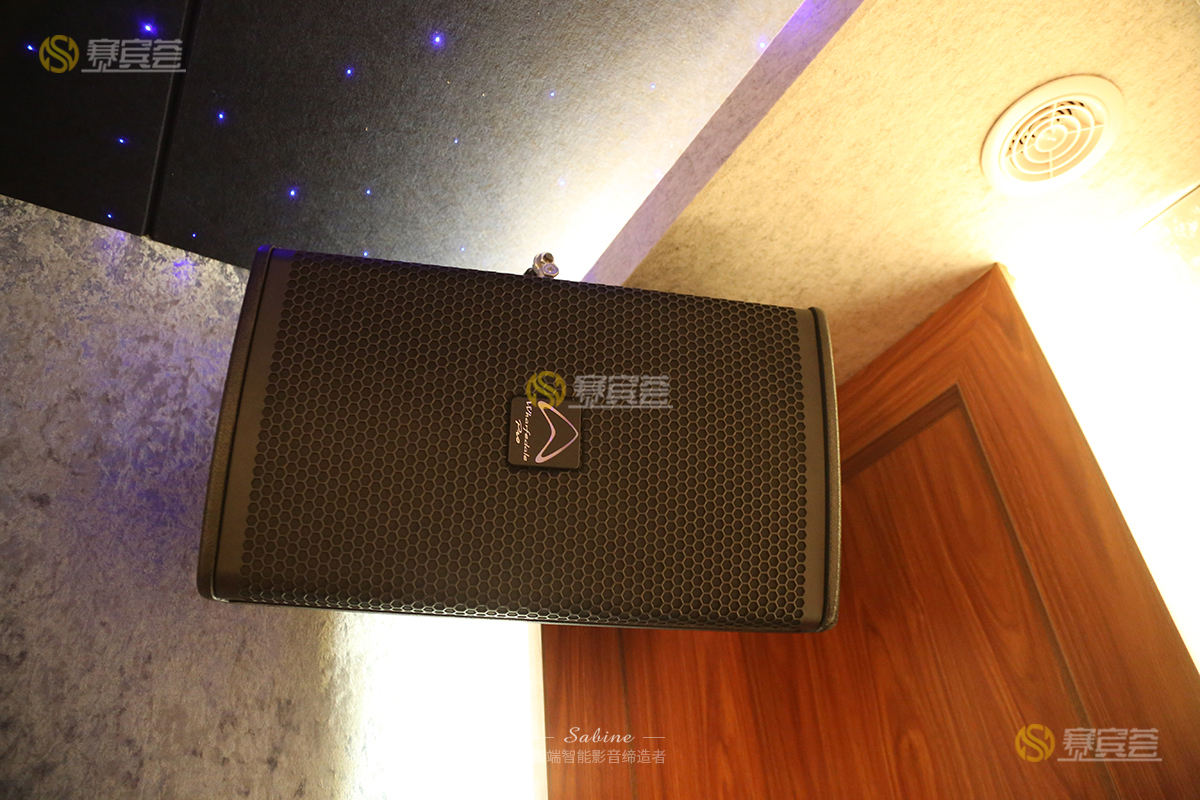

英國樂富豪KTV系統,是由KTV音響、KTV低音炮、功放、點歌機、點歌屏、效果器、麥克風所組成。溫暖、清晰與流暢的、出色的卡拉OK體驗所需要的人聲演唱功能,成就低頻飽滿,具有包圍感的演唱功底,幫業主營造舒緩或激發出澎湃激昂的熱情,配合空間環境,以達到動情的演唱效果。
為觀影和K歌共同使用的ISF國際權威視頻認證投影機ViewSonic V8-4K型號:標準投影第二代RGBB 三色LED光源,4K UHD 830萬超高清像素2000流明高色彩亮度,RGB 三色 四光源無色輪,高達5,000,000:1對比度,大范圍鏡頭位移及1.2倍變焦鏡頭,電動自動對焦,10-bit圖像處理技術,廣色域高達125%的Rec.709色域,支持Control4智能控制清晰的投影畫面能讓業主看清楚畫面人物皮膚上的每一個毛孔。
Z后通過美國Control4智能系統,讓業主擁有一個先進的家庭影音室。業主可通過智能手機、平板或一支很容易使用的遙控器,一鍵設備控制,燈光控制,來收看電視、觀賞藍光電影、欣賞音樂庫,一鍵式開啟或關閉影音室,一鍵式從影院系統切換到K歌系統,燈光會根據觀影氛圍調節燈光、將功放開啟至適當?shù)囊袅?,并立刻找尋到業主選擇的影片自動播放。并加入KTV智能燈光,業主可根據歌曲的類型變換不一樣的場景,以達到智能的切換場景效果,想怎么變就怎么變。

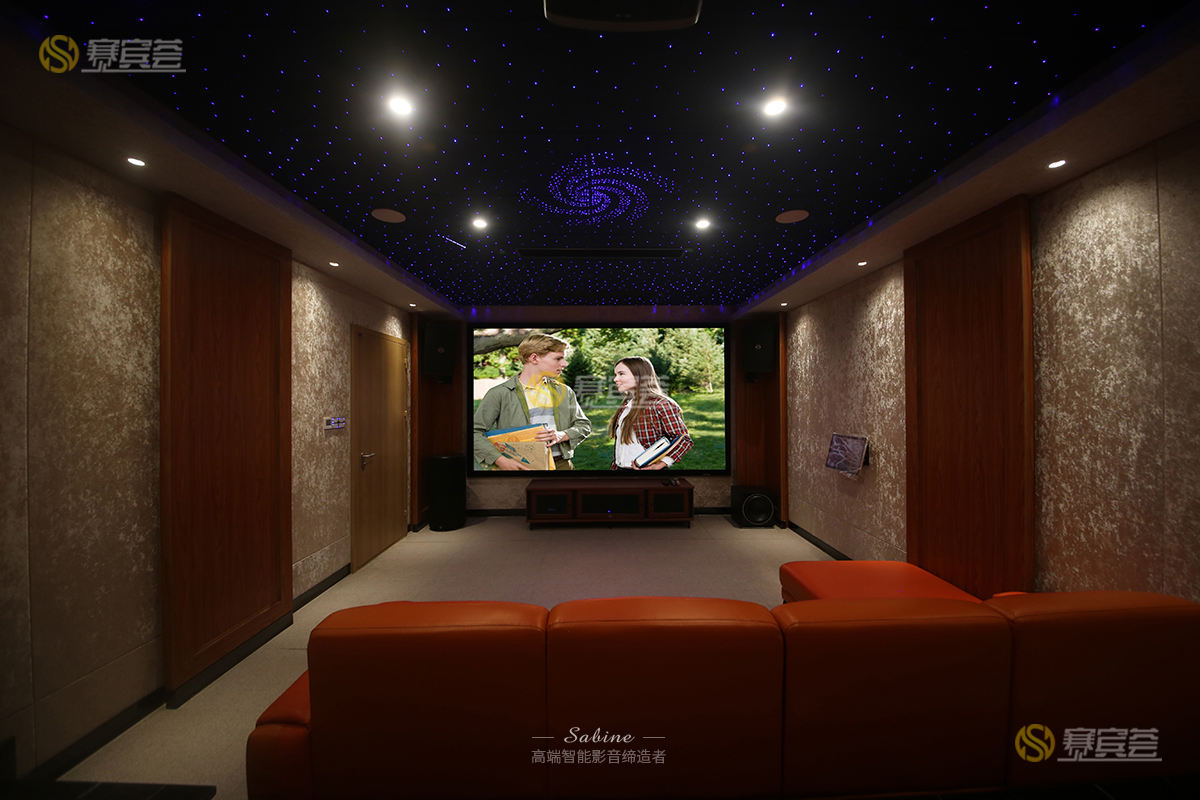

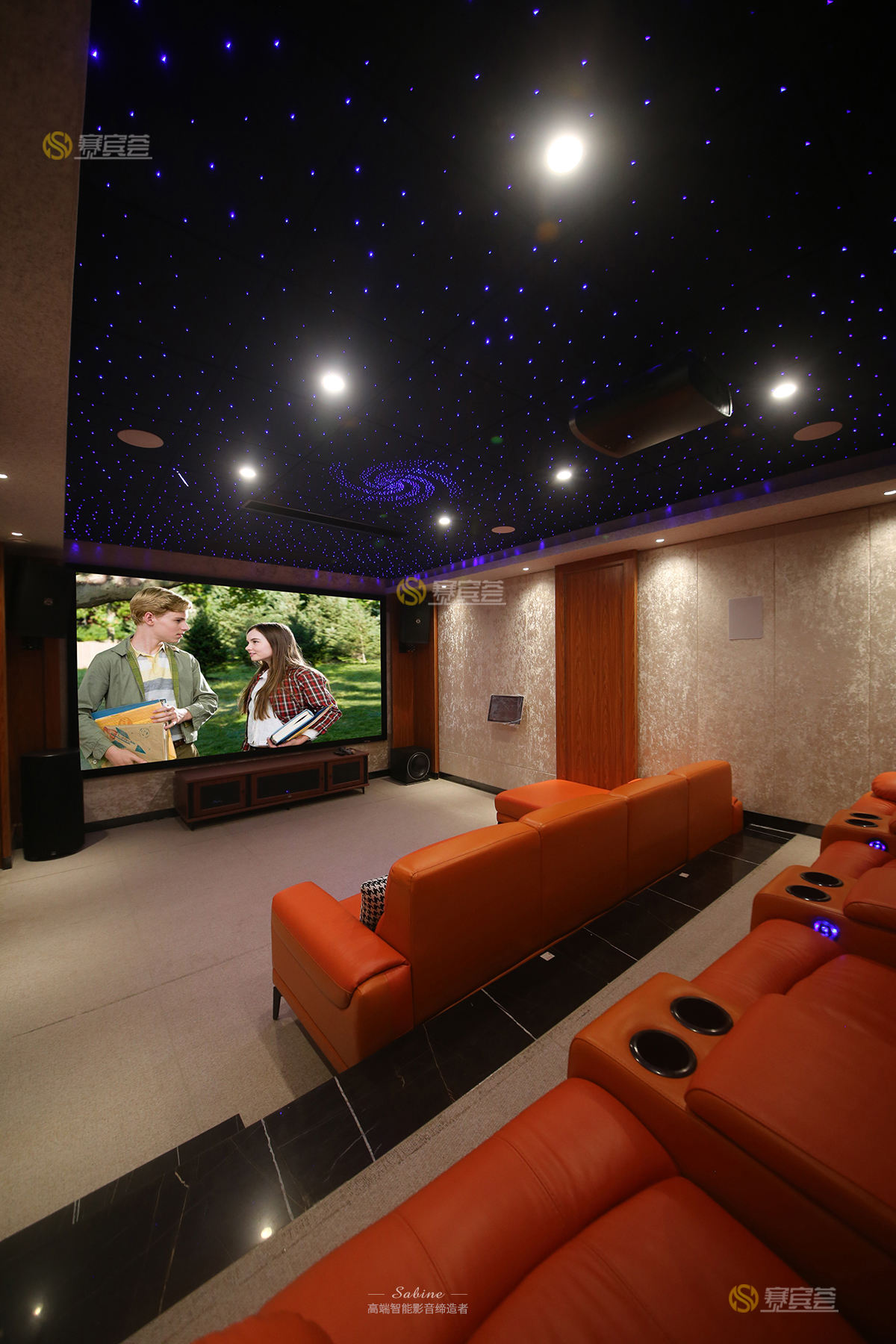

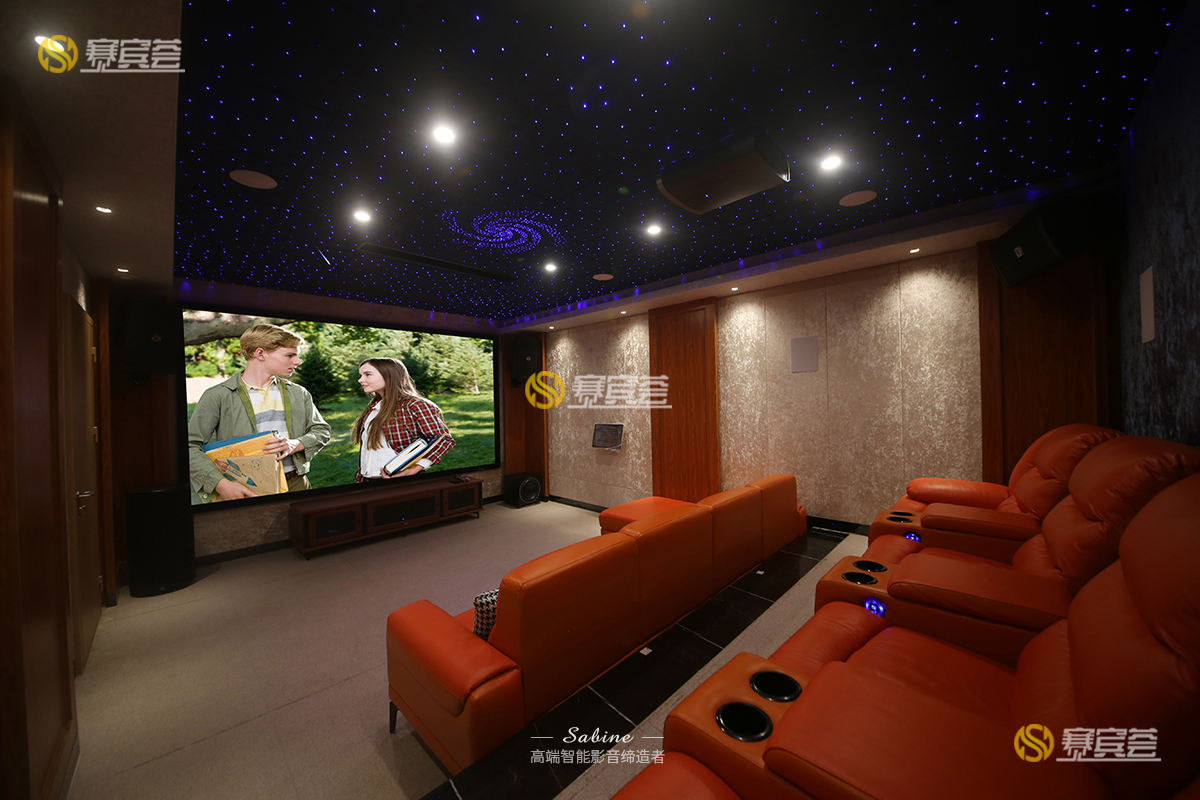

多功能智能影音室設計總結:簡約低奢的空間裝修風格,加入的美國OSD 嵌入式影院系統,體型小巧,美觀大方,聲顯于耳,卻不現于形,完美和影音室融為一體,是音箱又像藝術品,音質優雅動人,配合4K投影,好畫面配合好聲音,全頻+高頻音箱,視頻中低高音,讓業主的耳朵沉浸在三維聲音中,英國樂富豪KTV效果動感,演唱自然,人聲動聽,在美國Control4智能的驅動下使用,多功能影音室高雅靈動,質感提升家居檔次,驗收后體驗影片,業主一發不可收的繼續要體驗另一部影片。
全宅建設

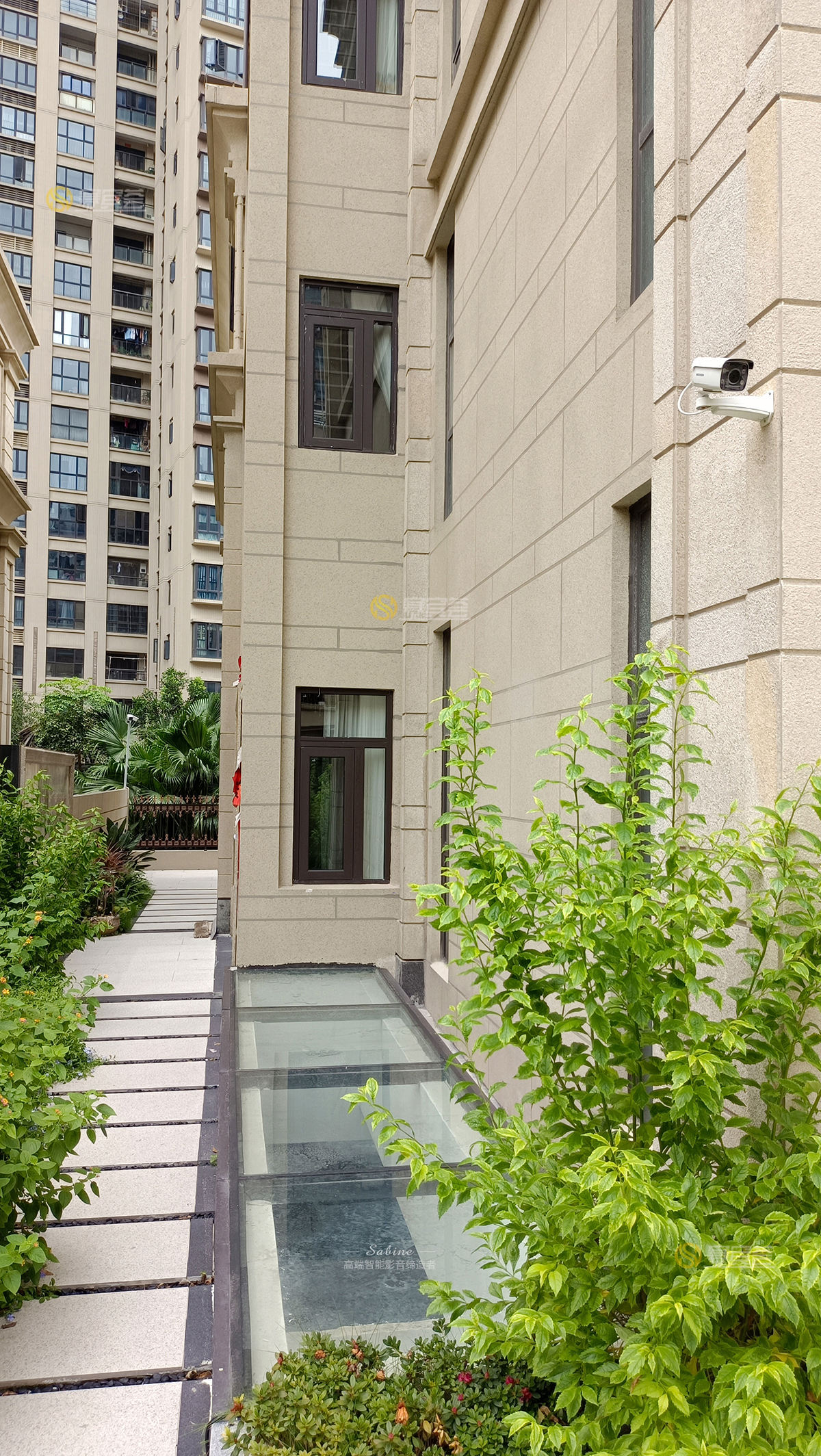

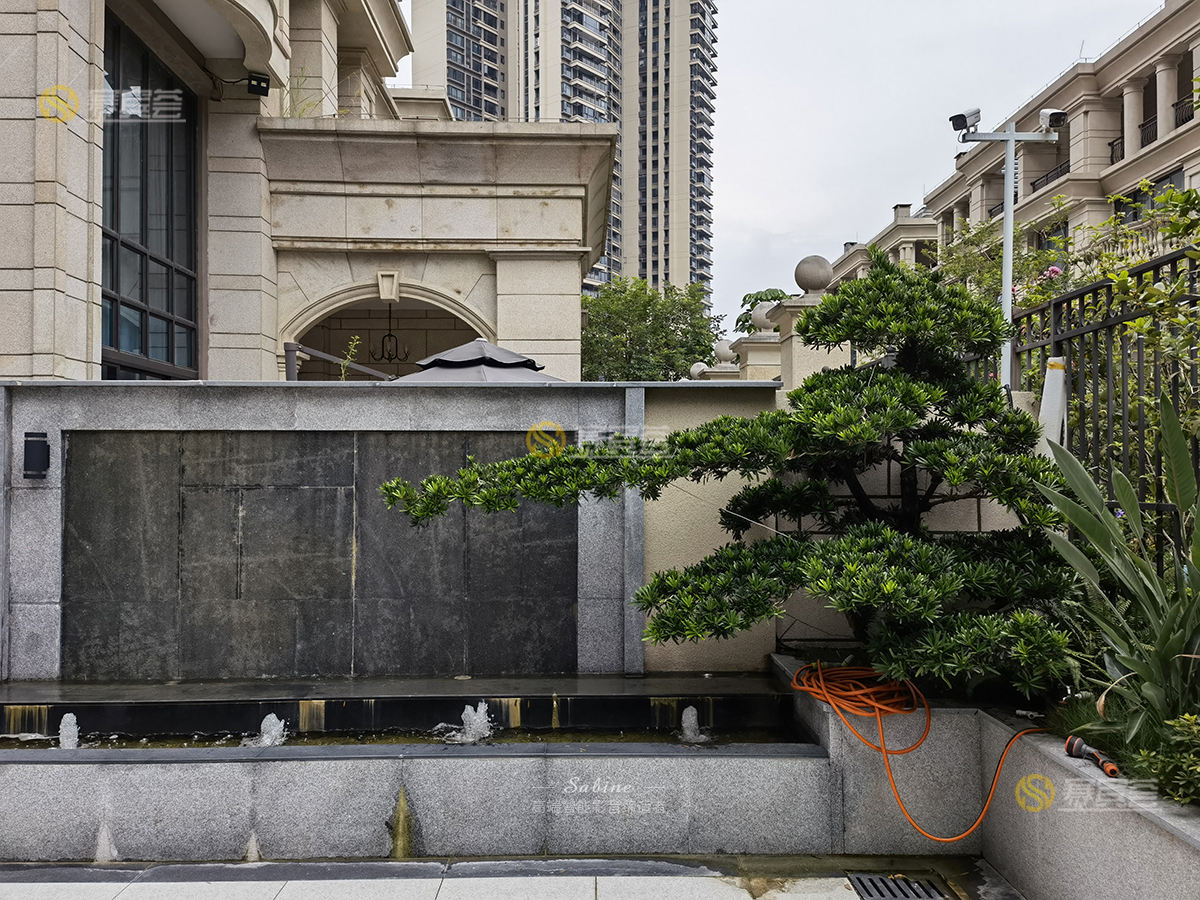

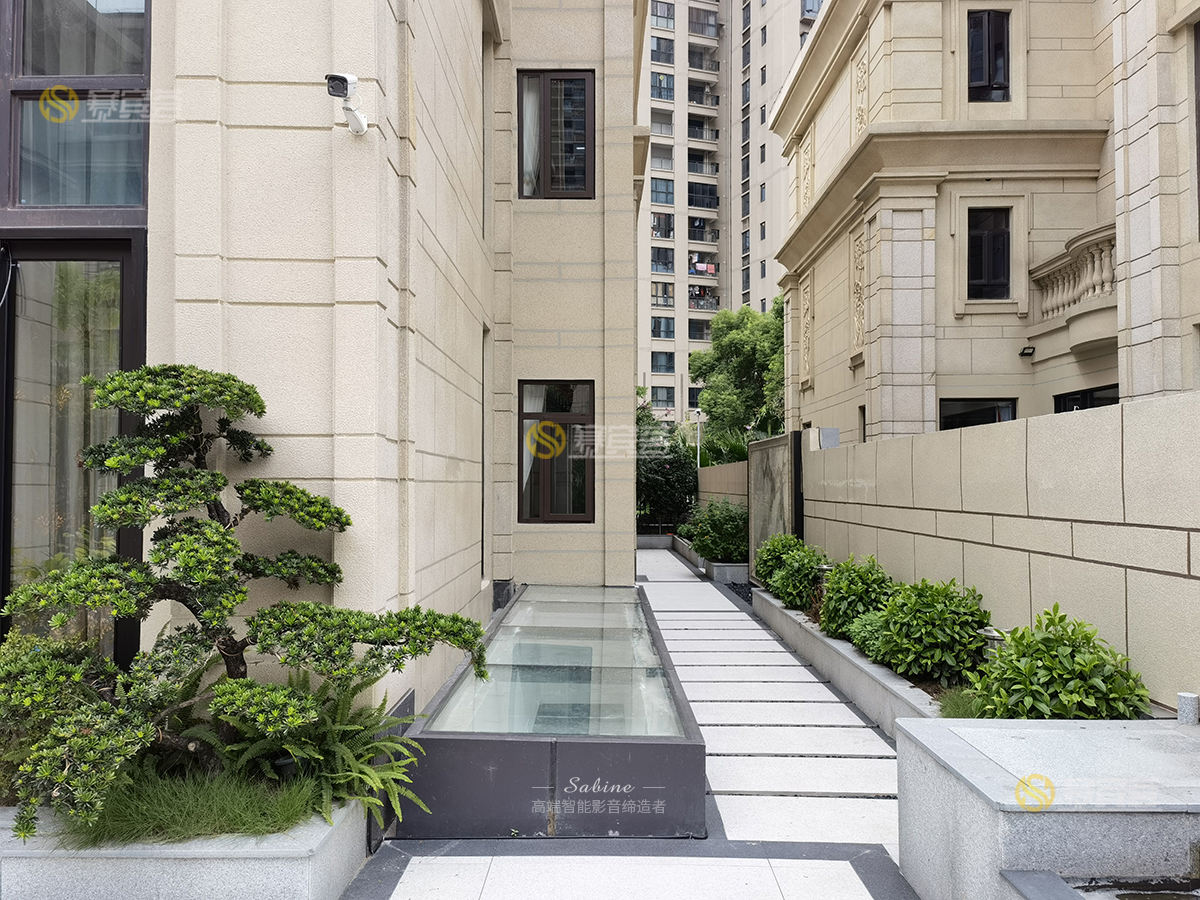

家是幸福的港灣,除了舒適,安全也是人身保障乃至一切的前提,在業主的別墅前廳、后院、大門口等區域,建設戶外監控系統,主要是幫助業主家別墅周邊進行提前預知監控,并及時采取防控,選用400萬網絡高清??低晹z像槍6支,布控在別墅一樓前門、后院的四個角位,每個角位2支,??低晹z像槍從攝像到圖像顯示和記錄構成獨立完整的系統,能實時、形象、真實地反映被監控對象,并可在惡劣的環境下代替人工進行長時間監視,配合使用智能家居模塊,無論是在家或不在家,都能有效實時進行監控,讓業主的家更加安全放心。

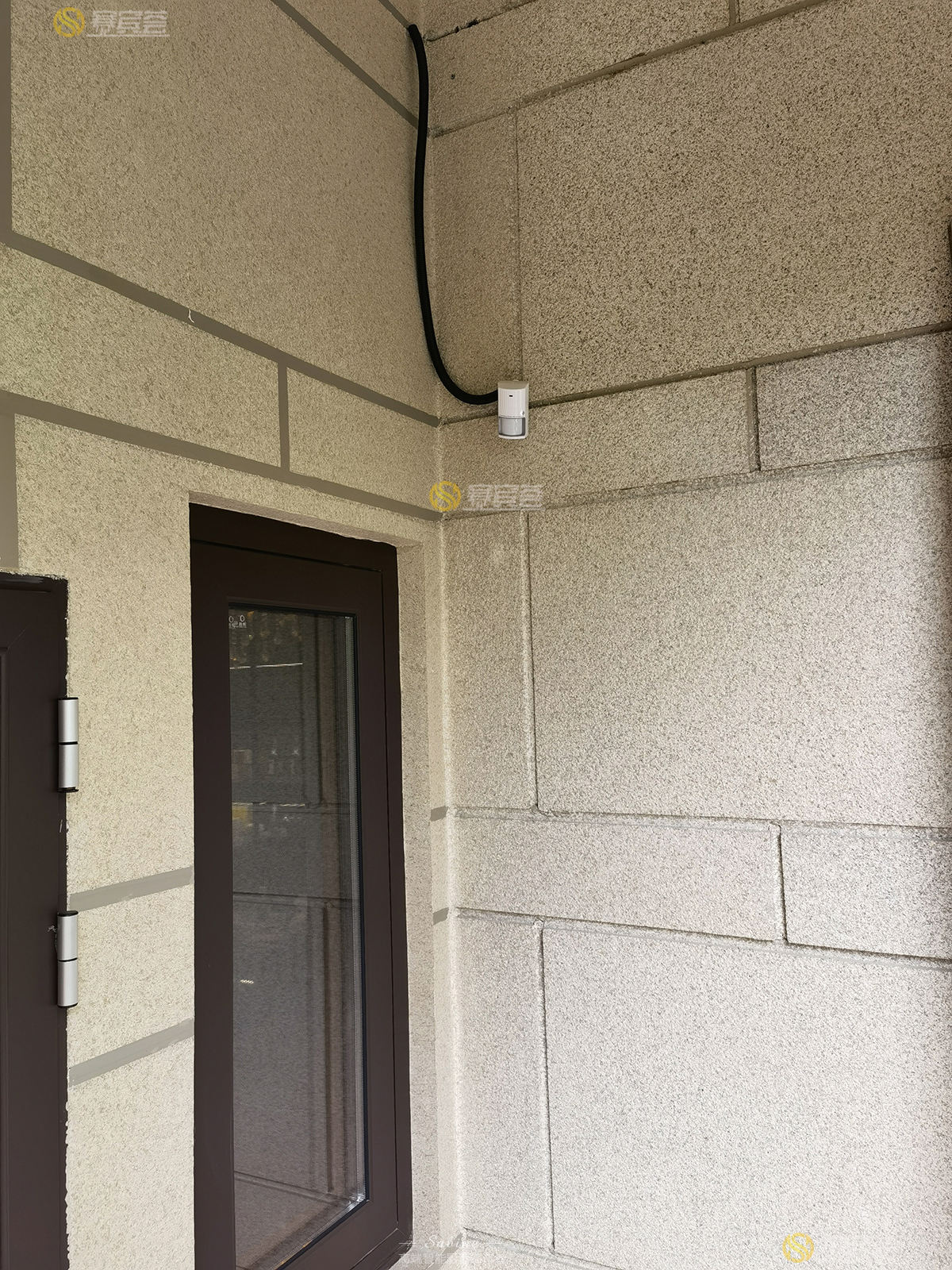

入侵防盜系統:采用??低曌灾餮邪l(fā)的全新網絡報警主機,可同時支持電話線、網線、GPRS三種傳輸模式,相比以往的電話線報警主機,具有延時少、可多中心上傳、布線簡單等特點;有效集成各類安防子系統,實現各個子系統之間的聯動協同工作,提升安全保衛工作的科技含量和居家安全防范。
背景音樂作為家居環境的,為家庭帶來無限的生活樂趣,一個高質量的家,需要有全屋的背景音樂做襯托。

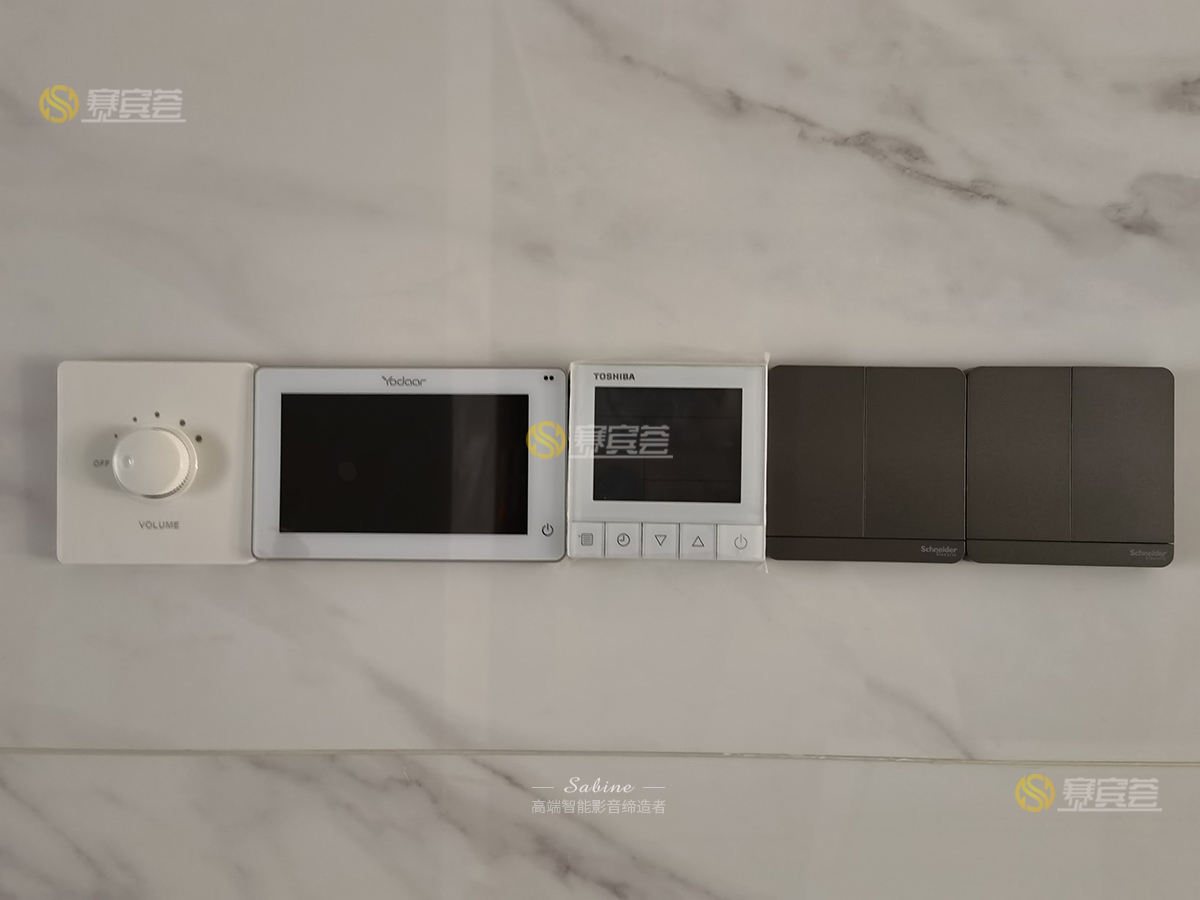

對于熱愛音樂,不想讓音箱破壞設計風格的80后業主來說,好聲音和簡潔的室內設計常常讓它難以取舍。但YODAAR 背景音樂系統解決方案,讓業主魚與熊掌輕松兼得,這就是來YODAAR定制的吸頂系列音箱。

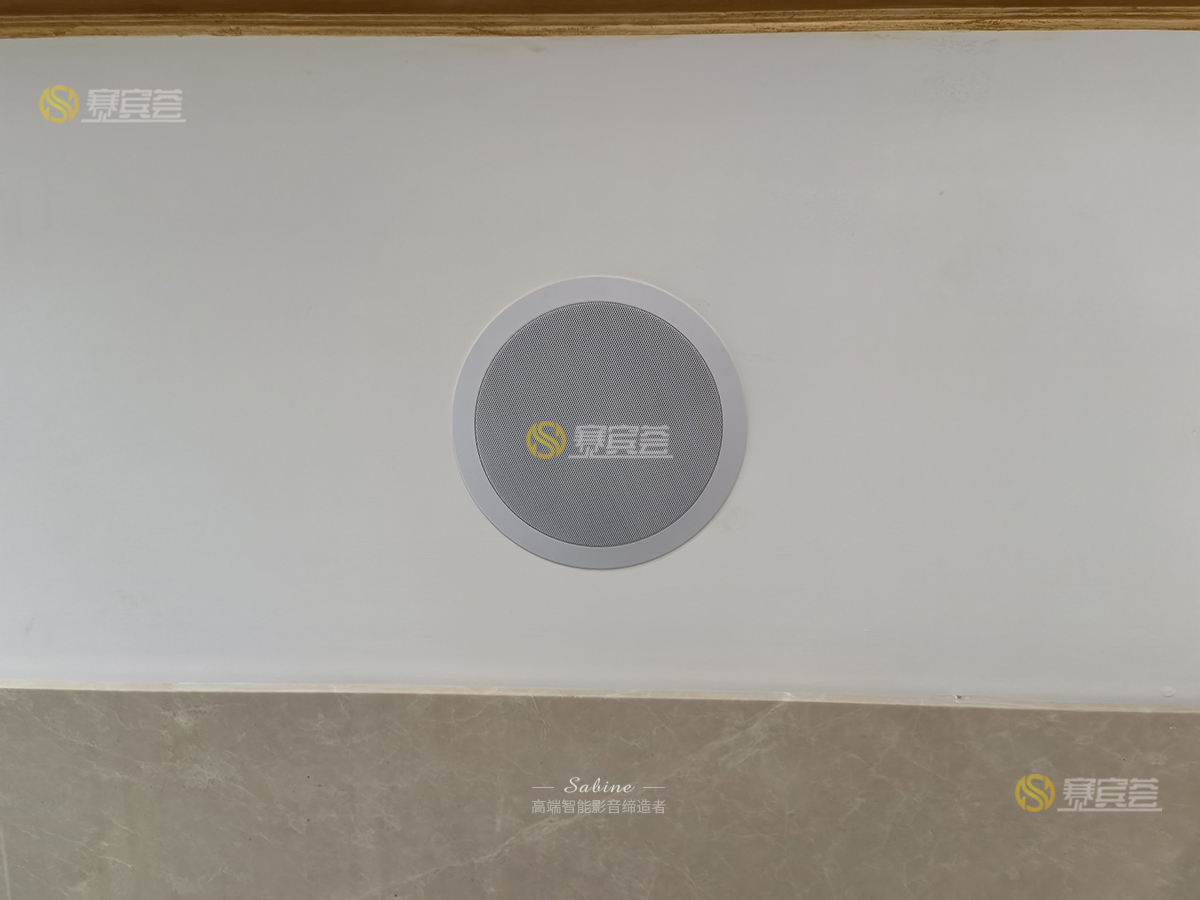

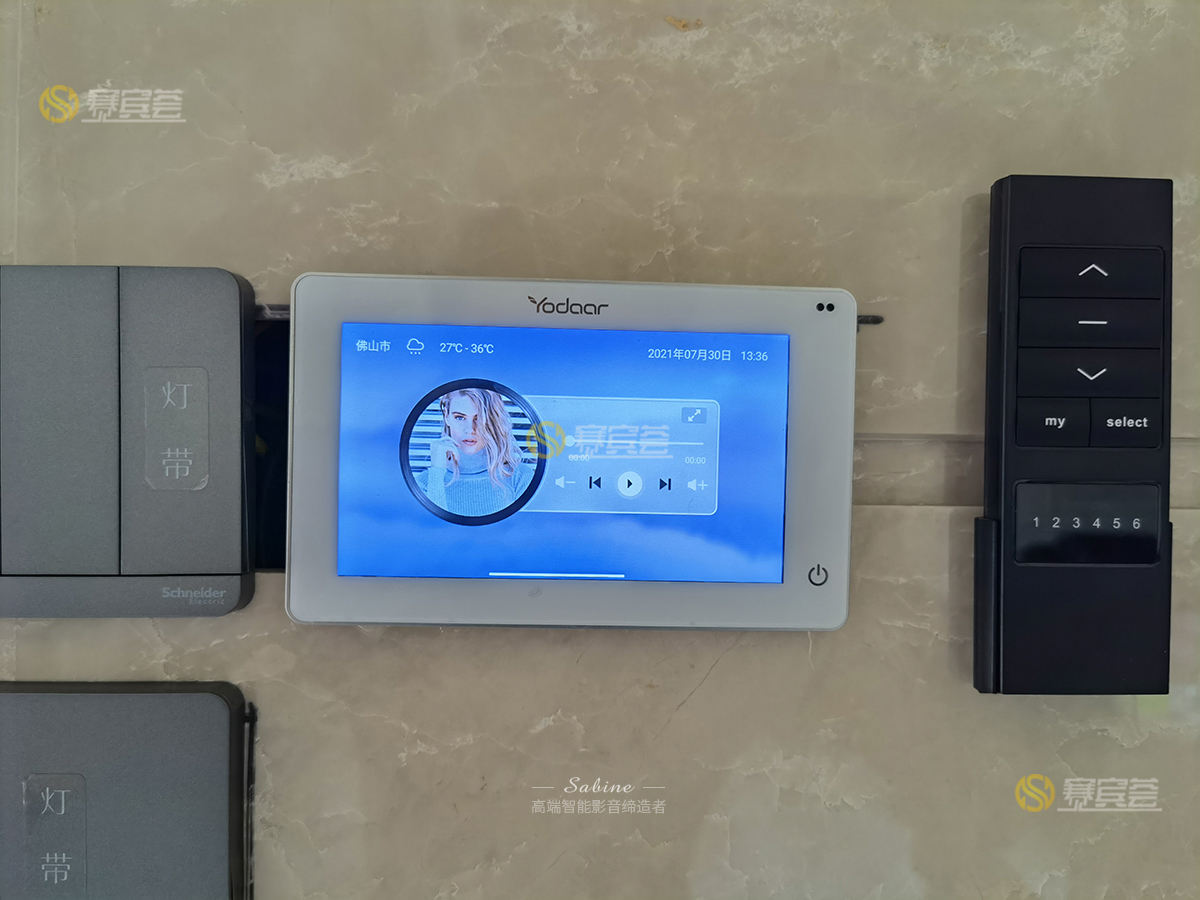

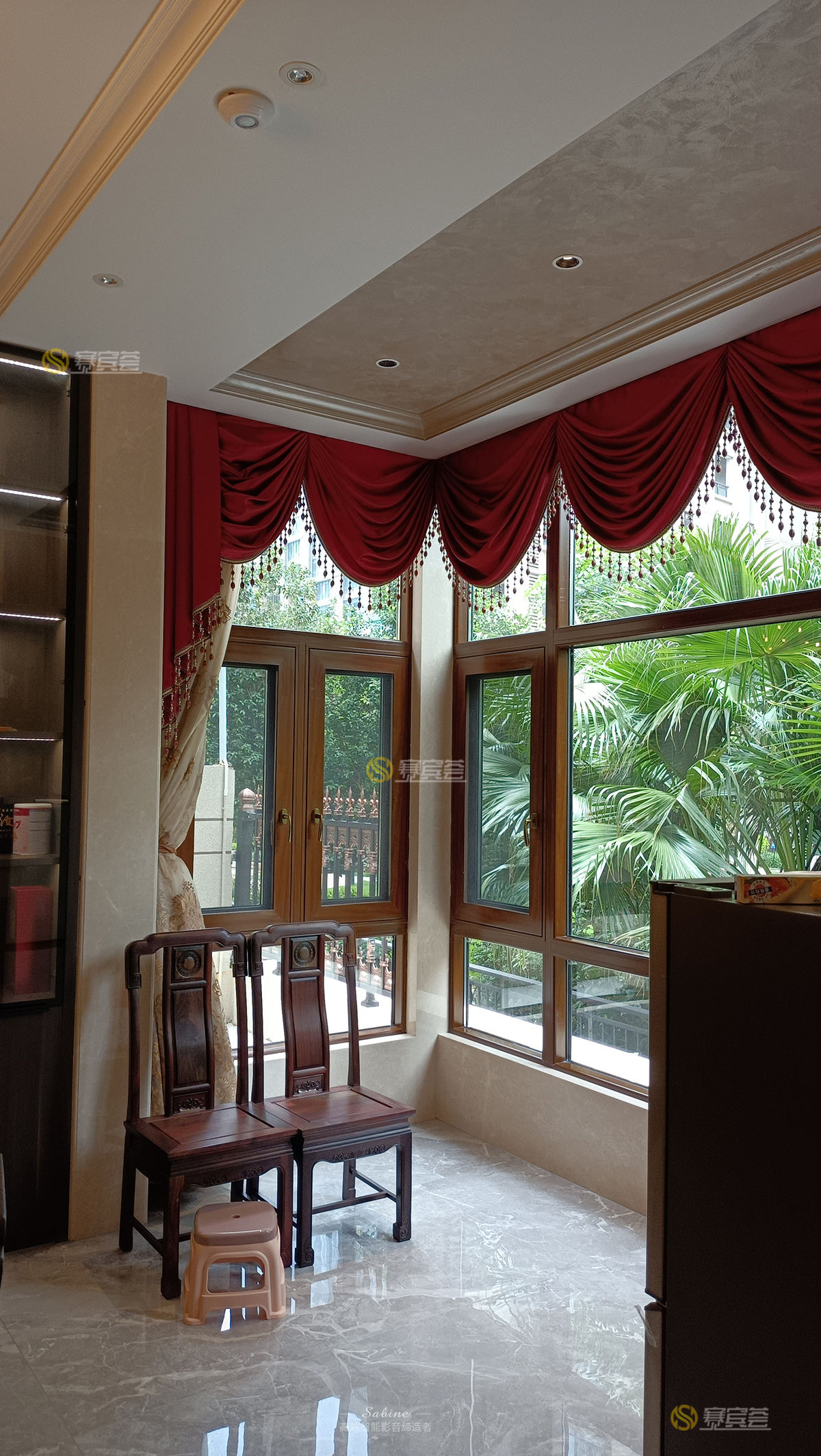

YODAAR定制的YO-C6102吸頂系列音箱,將聲音和建筑設計完美融合,音箱再不那么突兀,聲音變成一種設計元素,就像光線、形狀和色彩,而聲學上的準確性卻沒有絲毫損失??葾PP遠程,實時在線播放,可分區、分別播放不同類型的歌,可與智能家居聯動,進行在線語音點歌可與智能家居對接,不占據空間,和天花板融為一體,不影響裝修的整體外觀,使得全屋享受背景音樂所帶來的無限樂趣。
安裝了背景音樂的家:家里的背景音樂無處不在,輕輕流淌,給賓客以美妙享受的同時,也顯示著家的高雅與舒適,背景音樂能給忙忙碌碌的日常生活平添幾分飄逸和詩情,當業主下班回到家里,一曲莫扎特的小夜曲如夢如幻,飄然回蕩在耳畔,疲憊的身體不由自主會松弛下來,緊張的神經得以舒展,猶如品一杯香茗,滋味雋永,心境怡然……
為全屋設計銳捷無線網絡方案,基于DPI深度流控的高性能桌面路由;實現5G網絡時代,網絡流控功能讓寬帶發揮大化、帶寬1千兆,3200+應用協議識別,10種認證方式滿足不同用戶、不同場景需求,讓流控更精準,提高帶寬利用率,豐富的產品線,完美的網絡部署方案,可以輕松支持高清播放。
無線網絡,整屋覆蓋,已實現5G網絡速度,無死角,解決上網慢,網絡信號不穩定等困擾。
設計心得
別墅的整裝影音設計價值,即是滿足相應的功能要求,同時也反映了歷史文脈、建筑風格、環境氣 氛等精神因素。明確地把“創造滿足人們物質和精神生活需要的室內環境”作為室內設計的目的。家庭影音室是根據業主的使用性質、所處環境和相應標準,運用物質技術手段和家庭影院設計原理,創造功能合理、舒適優美、滿足人們物質和精神生活需要的影音室。
本案是以融合全宅的整裝設計,利用綜合布線技術,網絡信息技術,自動控制技術,音視頻技術將家居生活息息相關的設施集成,構建高效的住宅設施與家庭日常娛樂的管理系統,優化業主的生活娛樂方式,提高家庭質量。
特別鳴謝業主對賽賓、對黃工全方位的支持與信任!
、
