全方位影音系統定制安裝《東海銀灣別墅整體構建》案例分享

私人家庭影院以獨立室精心打造而成，整體構建依托個人愛好而成型，它并不具有一定的約束性，而是一個相對開放的私人創作空間，空間聲學處理加上音箱器材搭配，所呈現出來的影院各不相同，它可以是20-50㎡，也可以是50-100㎡，它可以是幾萬的影院，也可以是幾百萬的影院，一套私人家庭影院因?yàn)闃I(yè)主的創作而為其附上生命力。

項目地理位置簡介

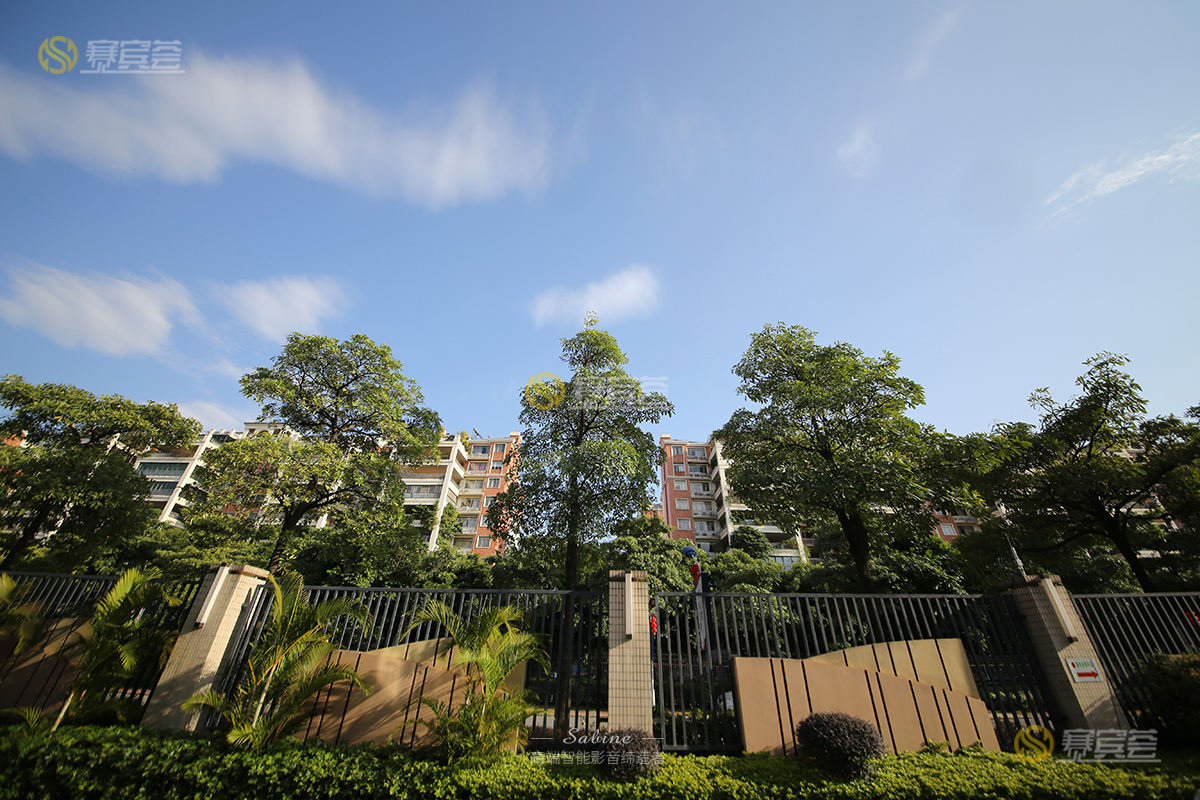

《東海銀灣》項目位于禪城區桂瀾路，于便利交通中獨享一處?kù)o謐居住別墅區，四周往來交通發達，小區人文環境文雅安靜，為業主提供優越居住環境。影音室位于別墅的負一樓，總體構造402左右，此項目是集合家庭影院、KTV方案、背景音樂及別墅網絡高清監控系統為一體的案例，項目造價30萬元左右，家庭影院投資在13萬元，KTV歡唱3萬元，于2018年開年正式交付使用。

業主基本簡介及述求

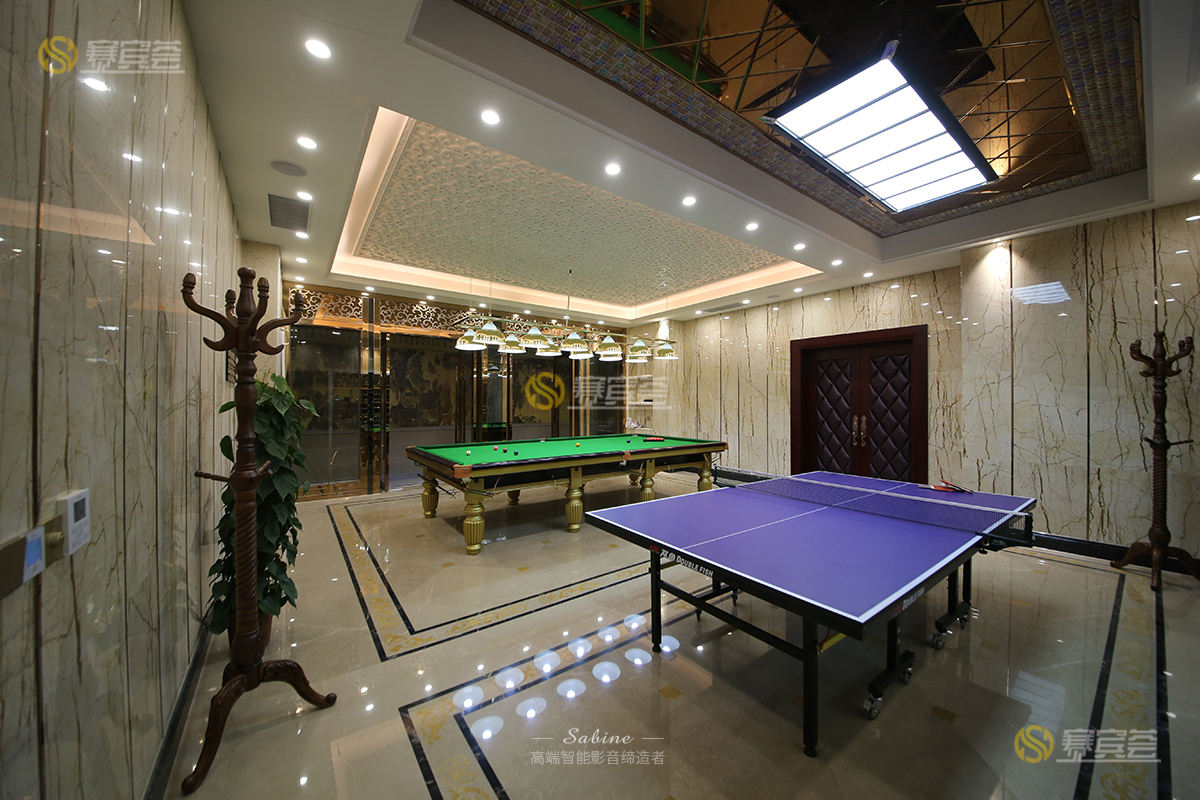

業主吳總，為人精明能干，對于工程項目要求嚴謹，做事較注重高質量快效率，項目施工過程，嚴格把關，生活要求高，健身房、臺球室、棋牌室、桑拿房一應俱全，本案例的視聽室采用7.2.4杜比全景聲配置，基于業主基本述求，整個空間運用英國猛牌入墻式隱形音箱，做到聲隱于形，在愛普生投影機的投影下，真正給影院批上震撼的視聽享受，讓空間得到升華！

案例設計團隊

專業影音設計師張玉琴、從事影音智能行業5年，擅長私人智能化影院設計，愛好影音文化，熱衷影音事業，性格熱情快樂、對待項目認真。

工程監理：郭生鋒

個人所專所長智能家居、弱電、強電及安防監控；擅長私人影院、背景音樂的整體解決方案，從事影音智能行業十年，擁有專業扎實的智能家居功底，秉承嚴謹細致的工作態度，認真負責的處事方式，對待客戶細心耐心，事無巨細要求盡善盡美，經手打造智能影院超百間。

案例配置明細--器材列表

家庭影院

主音箱：英國猛牌Monitor Audio W280:2只

中置音箱：英國猛牌Monitor Audio W250-LCR:1只

環繞音箱：英國猛牌Monitor Audio W165:4只

全景聲天花音箱：英國猛牌Monitor Audio C165:4只

低音炮：美國SVS PB3200:2只

AV功放：日本馬蘭士Marantz SR7010:1只

投影機：日本愛普生ESPON TZ1000:1只

投影幕：美國獨角獸Unicorn H150寸:1張

簡約KTV

6T全高清點歌機：天行視點10萬首云歌庫

前級效果器：SK Audio VX5

后級功放：SK Audio PH4800

觸摸屏：高清蘋果風格22寸

KTV高音主音箱：SK Audio V-12

KTV音箱：SK Audio K10B

店員時序器：DBX 8路

六分區獨立控制背景音樂

功放：Yodar Y6

面板：Yodar YO-5051T 5寸液晶

面板：Yodar YO-4028T 3寸液晶

背景音樂喇叭：音麗士 LS-625戶外定阻

背景壁掛喇叭：Yodar C6102s 定阻

別墅網絡高清監控系統

硬盤錄影機：?？低?扣錄像機

紅外攝像頭：?？低旸S-2CD4A35FWD 400萬網絡

英國猛牌7.2.4杜比全景聲影院

有影院基礎的家庭，越來越多的主人會選擇嵌入式的影院設備，當然這個選擇要根據個人愛好而定，就像一些人喜歡器材設備直落擺放于影院，看起來大氣，而有一些業主喜歡讓空間做到盡量簡潔。吳總家的7.2.4杜比全景聲影院全部用了英國猛牌Monitro Audio入墻式嵌入式的設計方案，這讓影院看起來干凈而有內涵，符合吳總低調的態度。

英國猛牌

要說到英國猛牌，就不得不說下猛牌的歷史，這個成立於 1972 年，以黃金高音及金屬振膜舉世聞名的品牌，在音響設計及技術上已獲獎無數，是全球?qū)I(yè)監聽音箱的制造商。尤其是倍受推崇的 C-CAM“金高音”已經再三改良，發展為 C-CAM ? 帶式高音，它有別于一般純鋁振動膜，聲音特別清澈，頻帶寬闊、承載力強，整體聲音剔透玲瓏，音質美輪美奐。

定制安裝設計

家庭影院是以猛牌定制安裝系列方案為主，W280作為主音箱使用，W250-LCR作為中置箱，完美的隱藏在150英寸透聲幕的后面，讓聲音更加通透逼真打造觀眾前方聲場效果。環繞音響W165選擇兩只做后環繞，兩只做側環繞，讓聲音真切圍繞著觀眾席上的業主。本系列為密封式，帶一定防水、防潮及防塵功能。其磁石式面網設計，使用上非常方便。業主的這間影院真正做到音箱與空間的完美融合，極大的美觀了現場，免去了布線影響整體美觀的困擾，使得整體布局簡潔大方美觀得體。

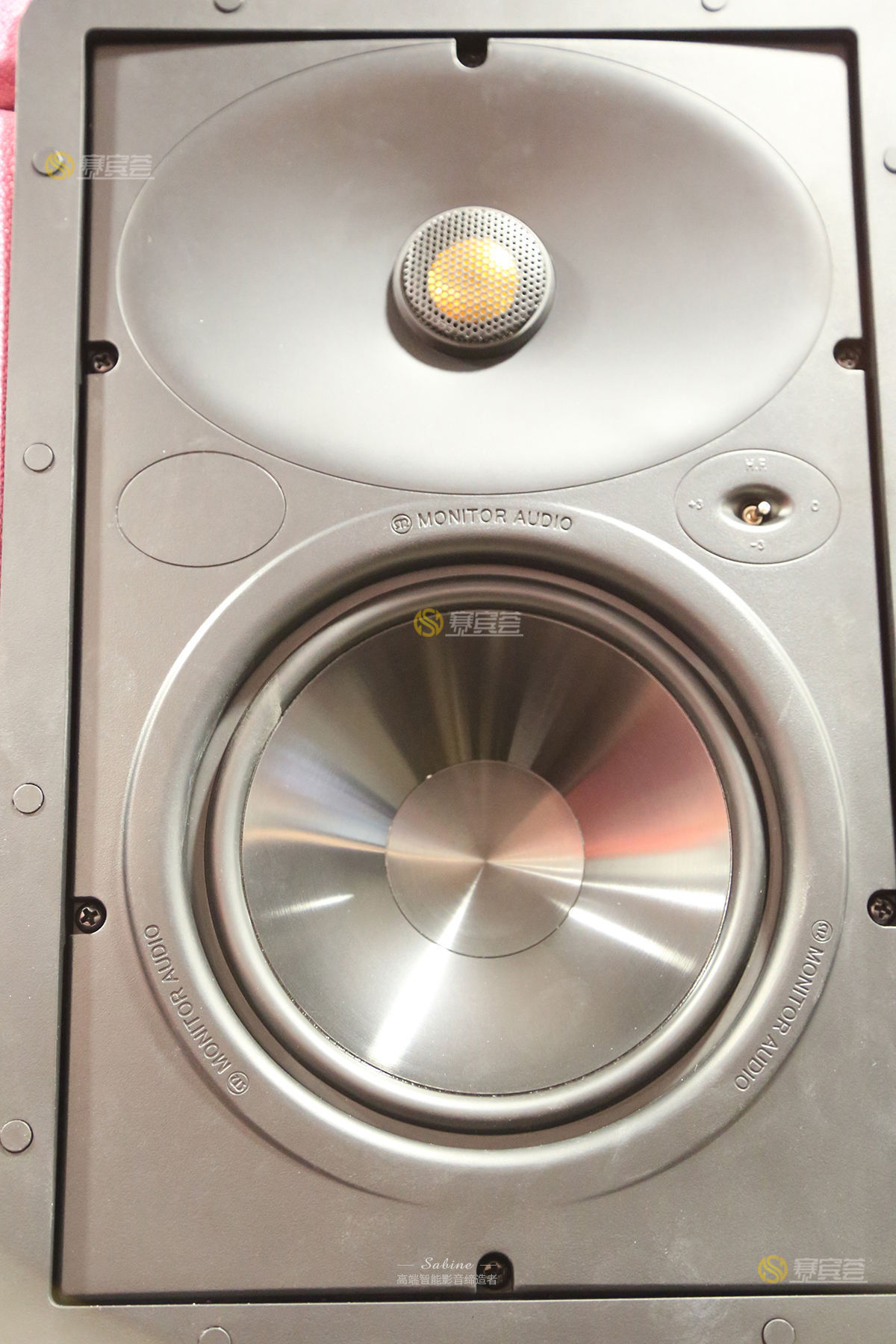

W280主音箱                     W250-LCR中置音箱                W165環繞音箱

全景聲天花入墻式

天花上的頂部音箱，根據聆聽的角度來安排，確保觀影者在室內所能感受到全景聲效果。同樣猛牌定制安裝入墻式杜比全景聲C165天花式音響，裝了4只，讓業主更身臨其境不禁想躲避打雷或者下雨的聲音，C系列，其振動膜分金屬聚合物與陶瓷面鋁鎂金屬兩類，取得佳相位及線性寬頻特征，同時適合音樂及電影使用，非常難得。

美國的低音炮、沒有之一

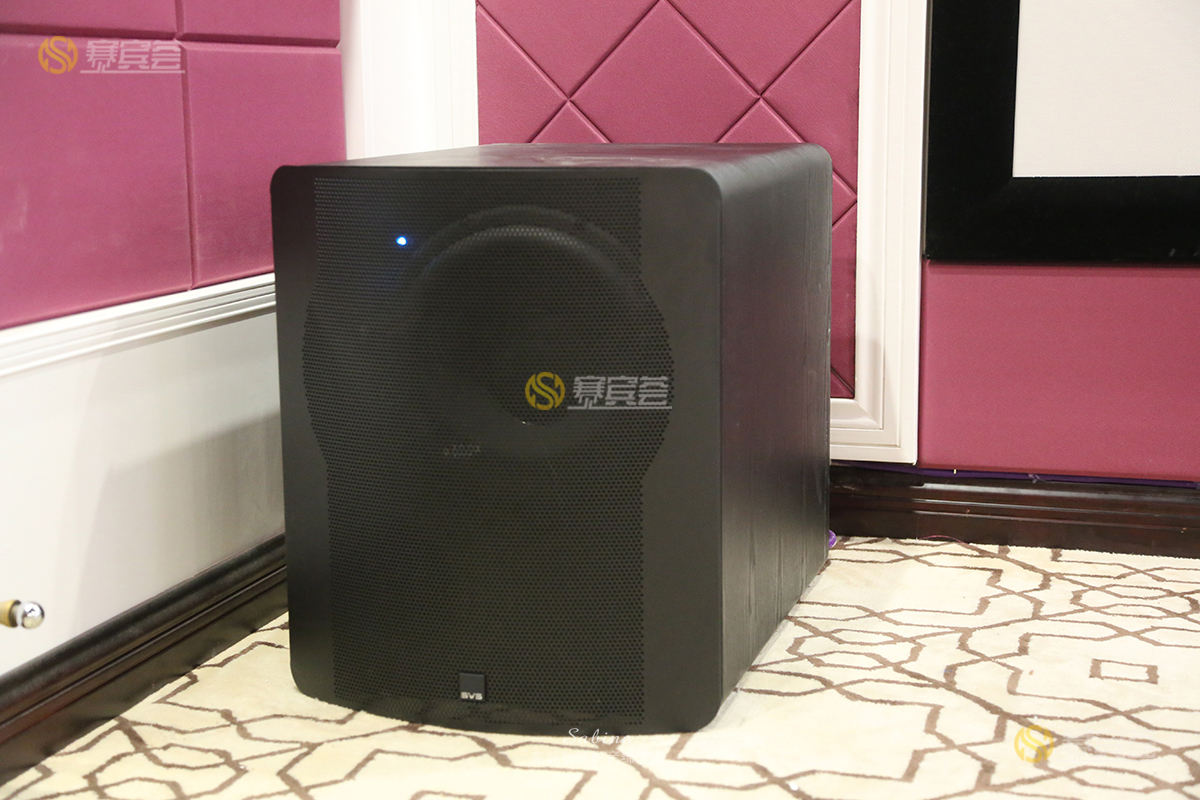

兩只重達30KG的美國的低音炮SVS產品，擺放在聽眾席的前方，它是能讓任何影院愛好者全身顫抖的產品，兩只高端黑色白蠟?zāi)酒B3200低音炮，箱體外觀尺寸：54.3（高）*44（寬）*56（深）厘米，連續功率600W（1200W動態峰值）相應平率：17-260Hz，前向輻射-12寸喇叭單體，直徑達4英寸高流量前向輻射喇叭口導向管，后置放大器，嵌入式的橡膠懸浮圈，高硬度并加強的MDF箱體21.4，內涵飽滿，業主除了喜歡它獨特的外觀外，更加喜歡SVS低音炮有口皆碑的低頻效果。

日本馬蘭士旗艦型號SR7010

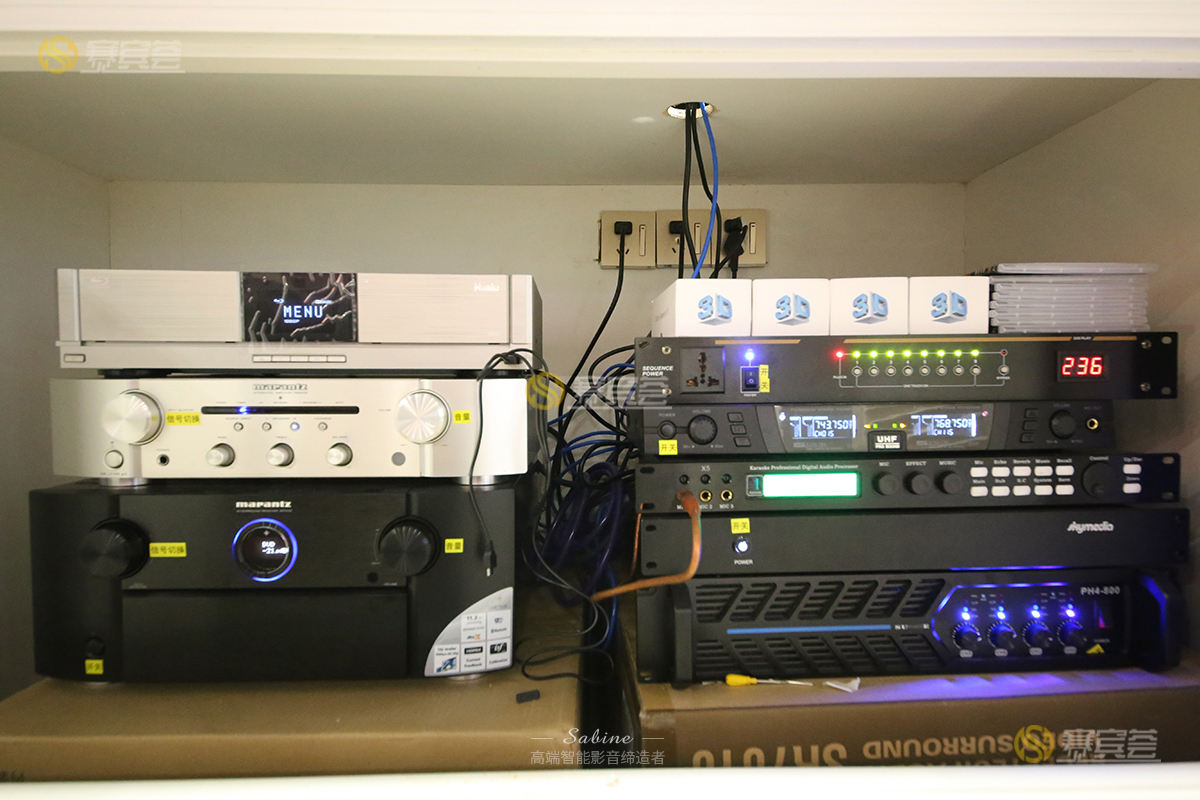

日本馬蘭士SR7010旗艦版接收器，這部光看外形就“很有力量”的接收器，事實也真是如此，7.2.4家庭影院自然少了能支持杜比前景是和DTS:X，提供更廣更深的環繞感；DTS:X解碼器技術，更靈活準確音頻傳送，更逼真音頻體驗。 所有9個聲道高品質分離式功放（9*235瓦）。 13.2聲道前級輸出和11.2聲道信號處理 。內置Wi-Fi和藍牙功能，AirPlay、網絡電臺、QPlay。  7+1個HDMI輸入/3個輸出；區域2功能。與HDCP 2.2 版權保護標準兼容；4K/60Hz全速率直通,4K視頻升級。SR7010是標志功率、連接性和多功能性的典范之作。

投影視訊

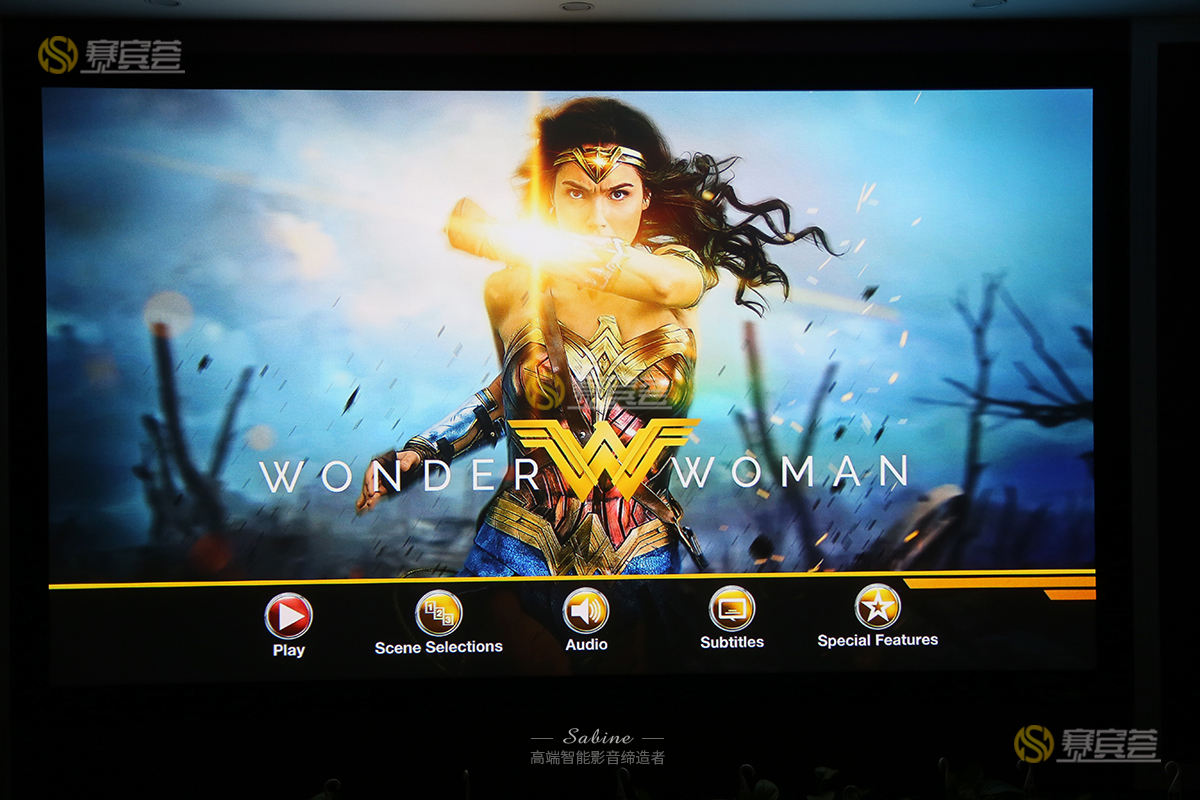

這樣一間專業的影音室里，這個時候配備投影幕布顯得尤為重要，本影院的視看距離約為4米，按THX技術規范要求，為使有舒服的觀看視野，計算出使用150寸幕布是適合不過的（計算出的觀看距離為1.6米）。為了保證畫面和聲音的完美融合，使用了透聲幕。同時配備一款日本愛普TZ1000系列的投影機，這款加入了對3D藍光標準的支持，配備了HDMI 1.4接口，實現了與馬蘭士SR7010 AV功放之間的無縫連接，在設備方面，日本愛普TZ1000基于LCD投影技術，具備1080P分辨率、2700流明亮度與120000:1的對比度，可實現100% sRGB色域一款高端的家用投影機，配備美國獨角獸150寸大屏透聲幕，連接藍光機，營造堪稱盛宴級別的影院享受。

簡約歡暢KTV系統

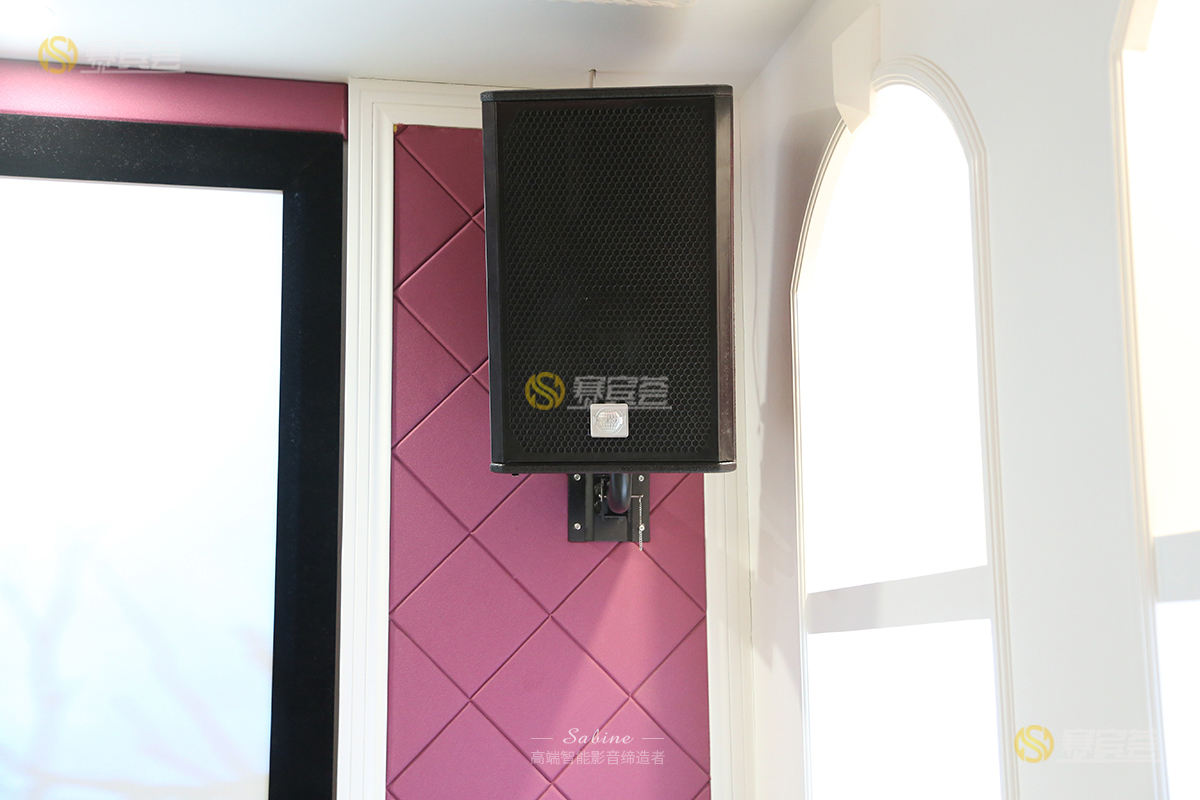

業主吳總的另一愛好，就是閑暇時唱歌，適用于家庭而不用去K房、組建KTV套裝就可以在家唱K的私人KTV！整個KTV的終端，其作用是把音頻電能轉換成相應的聲能，并把它輻射到空間去。完整的一套KTV包括音箱、功放、無線麥克風、觸摸屏、點歌機和連接線材，在使用KTV音箱選購方面，用了SKaudio V-12音箱2只，SKaudio K10B KTV音箱2只，搭配SKaudio VX5 前級效果器和SKaudio PH1800后級功放，保證功放應是音箱額定功率的1.2－1.5倍左右，不超過4倍，功放和音箱的阻抗應一致，此外還考慮到功率儲備量匹配、阻抗匹配、阻尼系數的匹配等因素，讓設備的性能得到充分發揮，達到理想的效果，讓業主感覺自己的歌聲比在商業KTV的演唱更為出色一些，而且特別好唱。

多分區域背景音樂

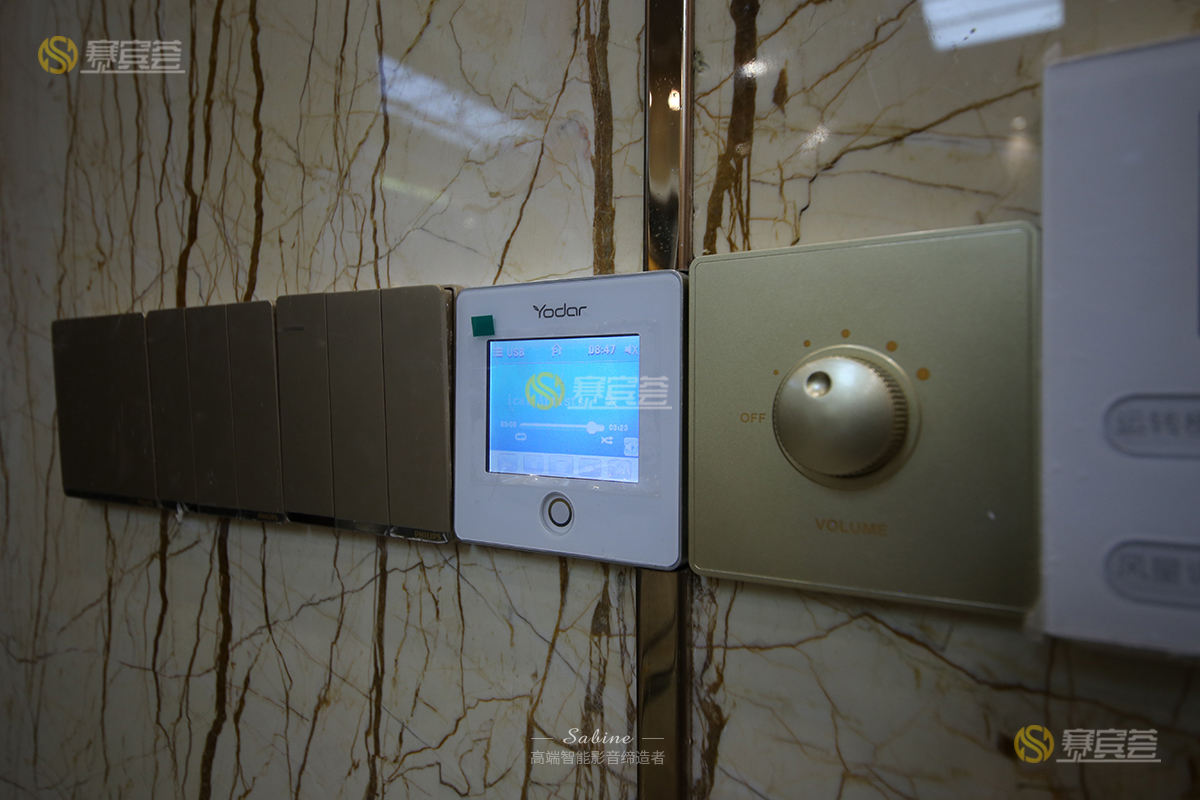

此項目還囊括背景音樂系統，六分區獨立控制，能確保在家里各個區域都能聽到音樂，分區一：健身房2個喇叭，分區二：客廳+餐廳分別2個喇叭，分區三：花園3個喇叭+3三樓中庭2個喇叭，分區四：三樓主臥4個喇叭，分區五：二樓臥室4個喇叭，分區六：娛樂室2個喇叭+桑拿室1個喇叭+棋牌室1個喇叭，各個房間不但可以獨立控制，而且各個房間可以收聽到完全不同的節目。功放可同時輸入MP3、CD、DVD、FM、手機等節目并向不同的房間分別播放，健身或做飯時放點音樂，真正做到各房間各取所需，自得其樂，互不干擾。

網絡高清安防監控系統

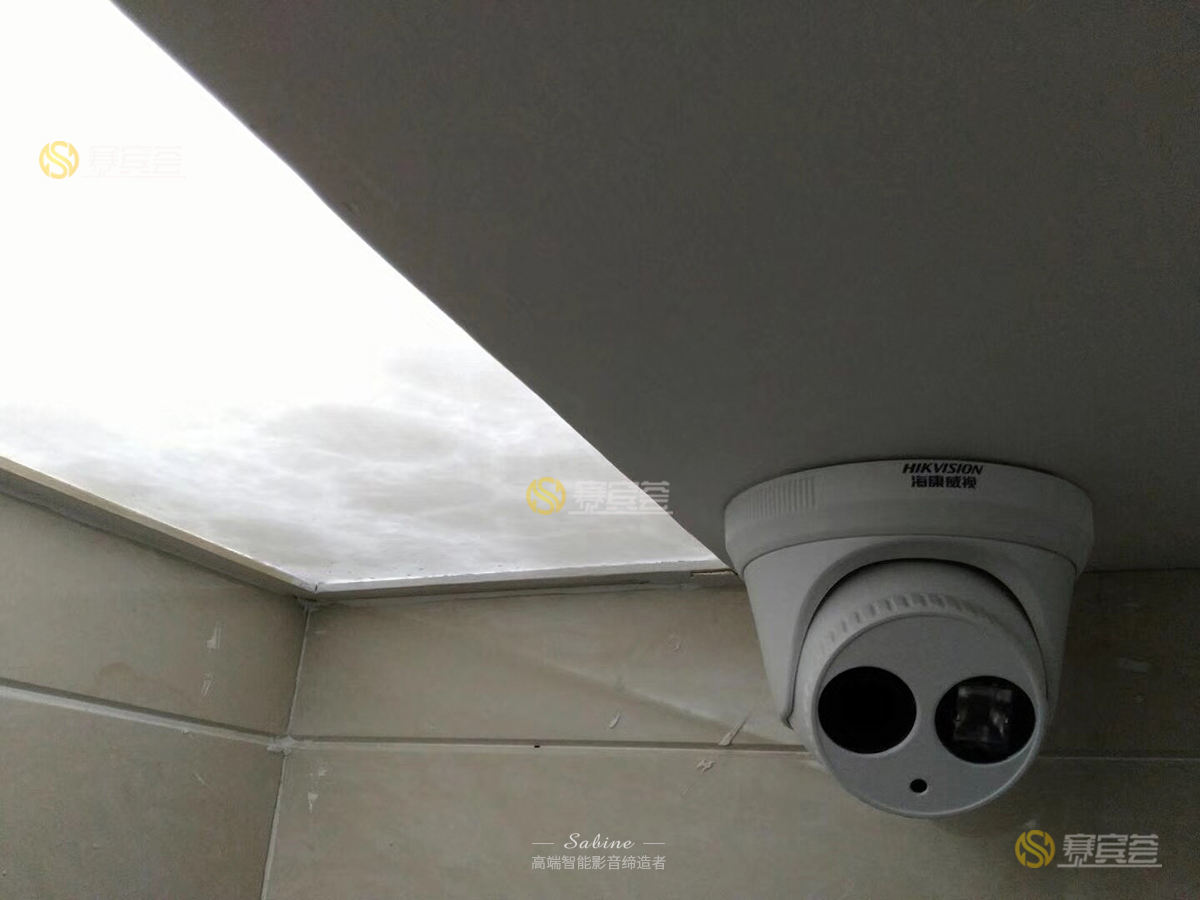

在整個項目案例中，除了做家庭影院及KTV、背景音樂系統外，我們還收到業主吳總的另一述求，出于對安全考慮，別墅全宅裝備安防監控，使用海康威視400萬網絡紅外攝像機共計8支，分別安裝于別墅各個所需監控角落，配備同品牌的8口硬盤錄像機，同時配以?？低晫?zhuān)用存儲器，它高分辨率可達4M，并可輸出實時圖像支持低碼率、低延時，ICR紅外濾片式自動切換，實現真正的日夜監控，能實時、形象、真實地反映被監控對象，不但極大地延長了人眼的觀察距離，而且擴大了人眼的機能，它還可以在惡劣的環境下代替人工進行長時間監視，讓人能夠看到被監視現場的實際發生的一切情況，并通過錄像機記錄下來。讓監控一目了然，無后顧之憂。

聲學、光學構建過程

平面布置圖

在與客戶的早期溝通過程中，我們針對業主所提供的平面圖，先是進行現場勘查，測量出空間尺寸，作好初步規劃構思，根據業主要求，再細致由我們的設計師出完整影音院的設計圖，所有設計遵循《THX家庭影院搭建規范》、《私人影院、家庭影院、視聽室、聽音室設計要求》、《聲學設計軟件EASE規范》、《音響設計》、《燈光設計》進行設計，讓專業來規范影院，真正做到專業級別的家庭影院享受。

整體風格設計

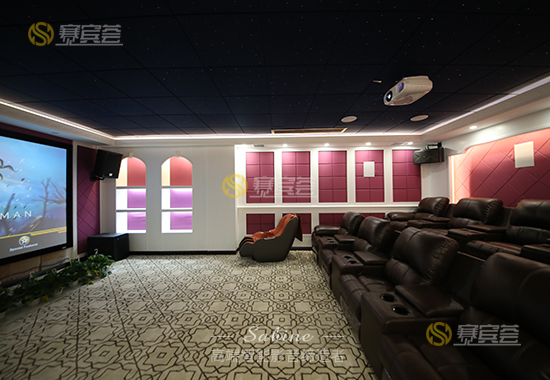

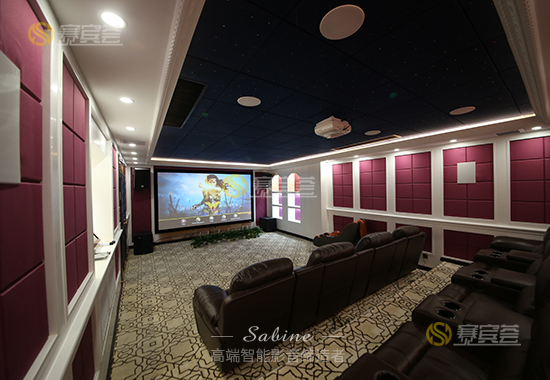

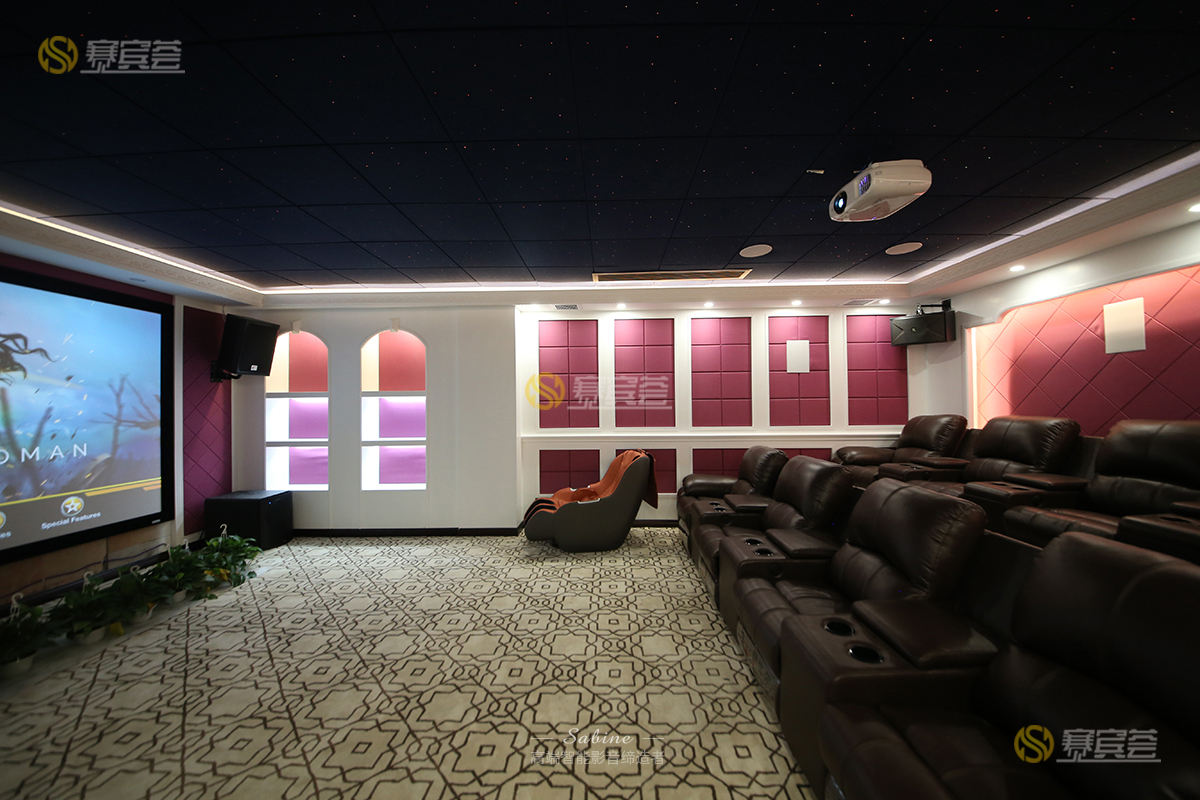

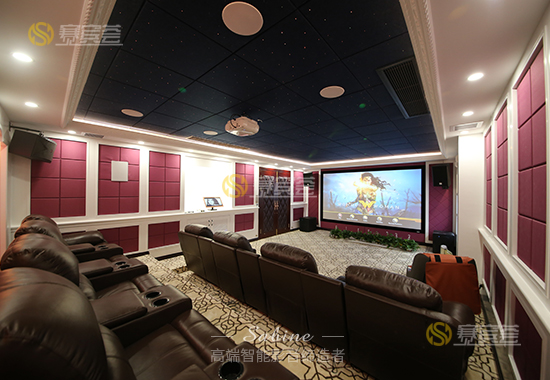

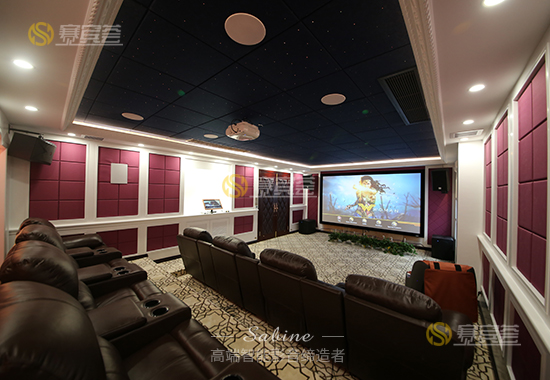

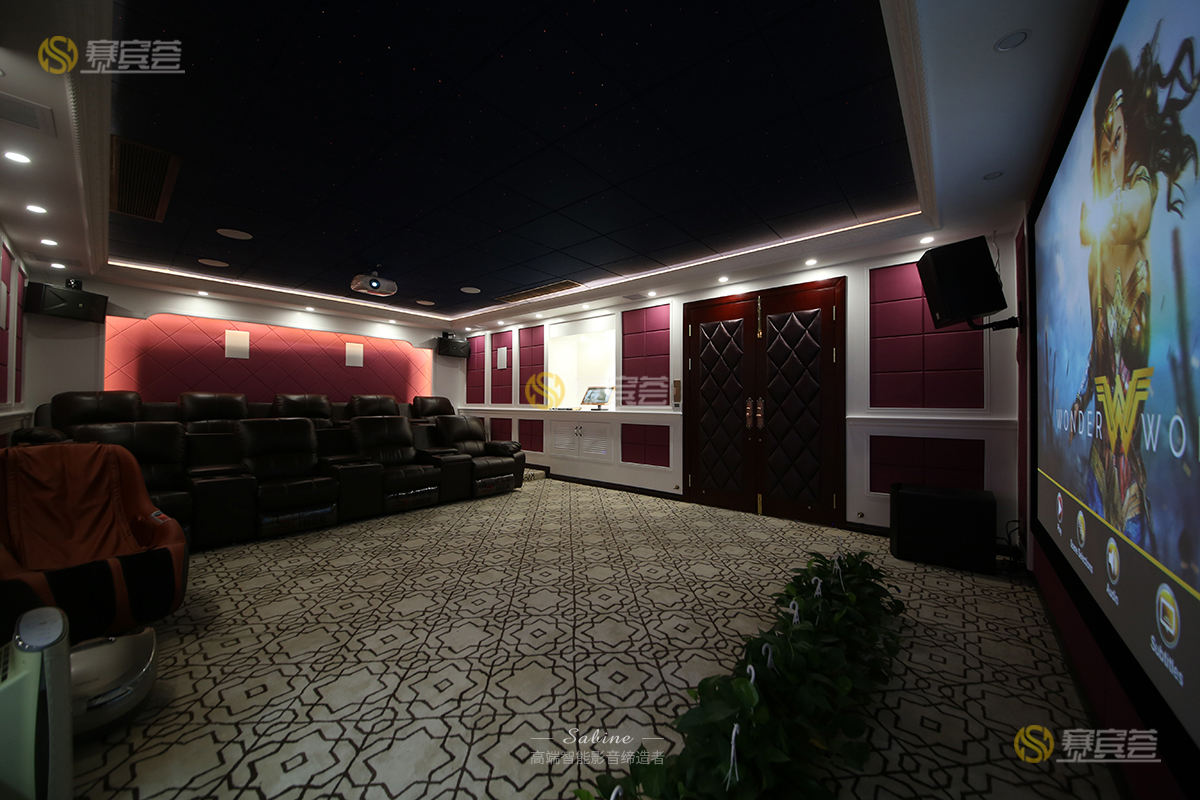

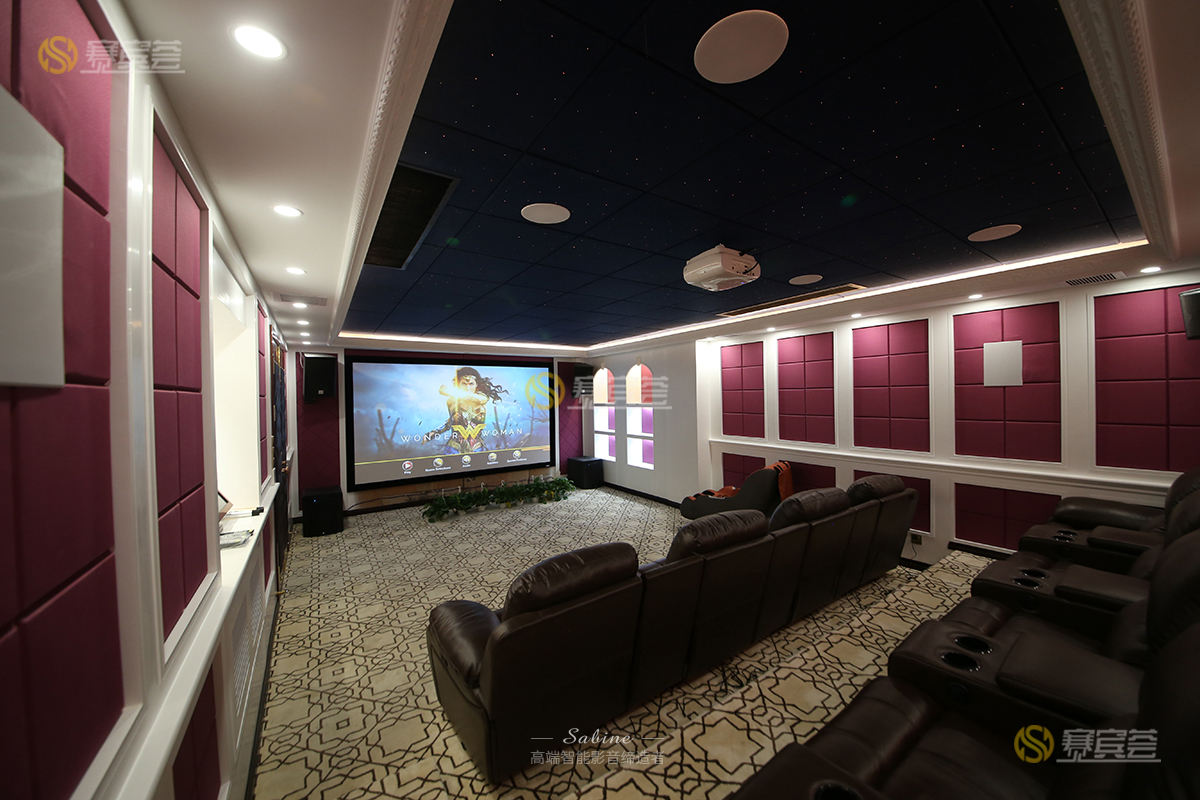

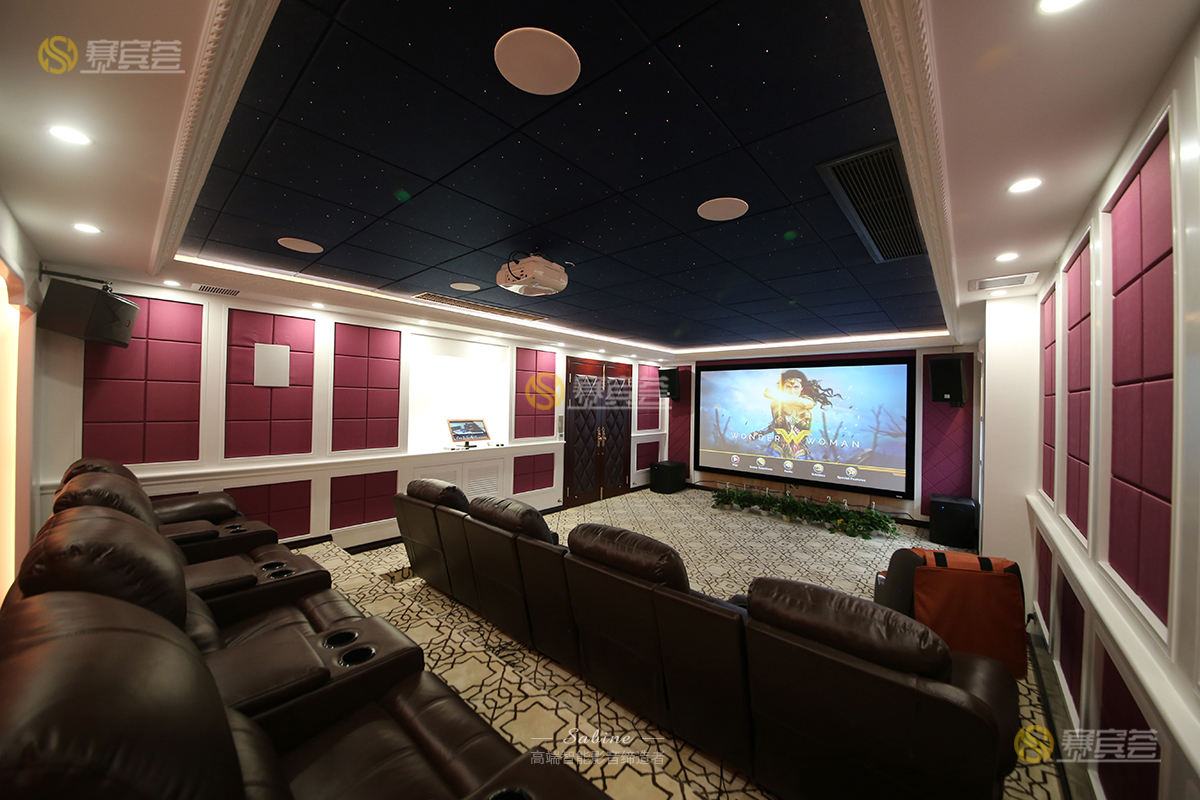

為客戶定制的影院，是屬于特別的，整體以暗粉色色調所鋪設，這也非常符合業主對于色調的構建想法，星空頂?shù)募尤胱層霸猴@得更加的立體清新，40㎡的空間內，擺放了能容納一家10人左右的影院沙發，由于經過專業測量及合理的利用空間，所有影音器材選擇隱藏式，這讓整個影院看起來非常簡潔而且顯得空間寬敞，只聞其聲，不見其“蹤”，家庭影院+獨特的室內環境設計，彰顯主人身份、地位與個性的構建。

設計心得

高質量影音效果等于40%設計+40%項目管理+20%調試，其中囊括“”聲學設計（隔音，吸音，擴散等），光學設計（投影距離，投影幕尺寸，房間顏色），系統設計（系統搭配，產品選型，智能控制），房間美學設計等，此影院定制安裝對客戶很有價值，這種價值就是各種專業服務、設計、項目管理（與設計師及施工隊溝通協調），調試等等。所有這些服務才確保的功能及影音效果。光有好的設計，但缺乏好的施工監督和溝通，效果也很不理想！一個項目從開工到完工至少要去工地6-8次，前期大量的人力，物力和時間的投入，才能保證的工程質量。家庭影院是一種能夠在家中還原電影院音質和畫質的娛樂系統。
