營造賓至如歸之感【揭陽菁英堂】展廳+影院案例分享

Profession

展示廳+創意生活館

隨心不隨意，時髦顯魅力

展示廳+影音娛樂

是莊嚴又不失情調的經典配搭

當專業與熱情碰撞

當奢華與互動對接

仿佛烈日下的一抹陰涼

積蓄的力量剎那間得到抒發

也拉近了客戶和我們的距離

Basic situation

基本情況簡介

方案實施類別：佛山賽賓&首樂科技有限公司

案例所在地理位置：廣東揭陽【菁英堂】未來生活展示館

整體資金投入：12萬

視聽室空間信息：長7.86m*寬8.69m*高4.63m

周邊布局概括：影音室主要功能是觀影使用，總面積68㎡，空間屬于不規則式大中型項目，設備選用丹麥達尼7.1.4時下流行全景聲影院系統，配備180寸4K超大透聲幕布，是非常專業的全景聲影院案例典范。

用戶使用需求：客戶詹總，開設此間揭陽生活館展示廳，主要以服務客戶體驗功能性服務端的一種場所，如：健康、養生、保健、美容、生活方式等；構建此間影音室展示廳，裝修風格與生活館的其他空間裝修呈統一風格，起到協調互補作用，現代感設計影院。作為接待客戶直觀的體驗場所，客戶詹總對影音需求要求較高，希望音質好，高端體驗感需求。

01

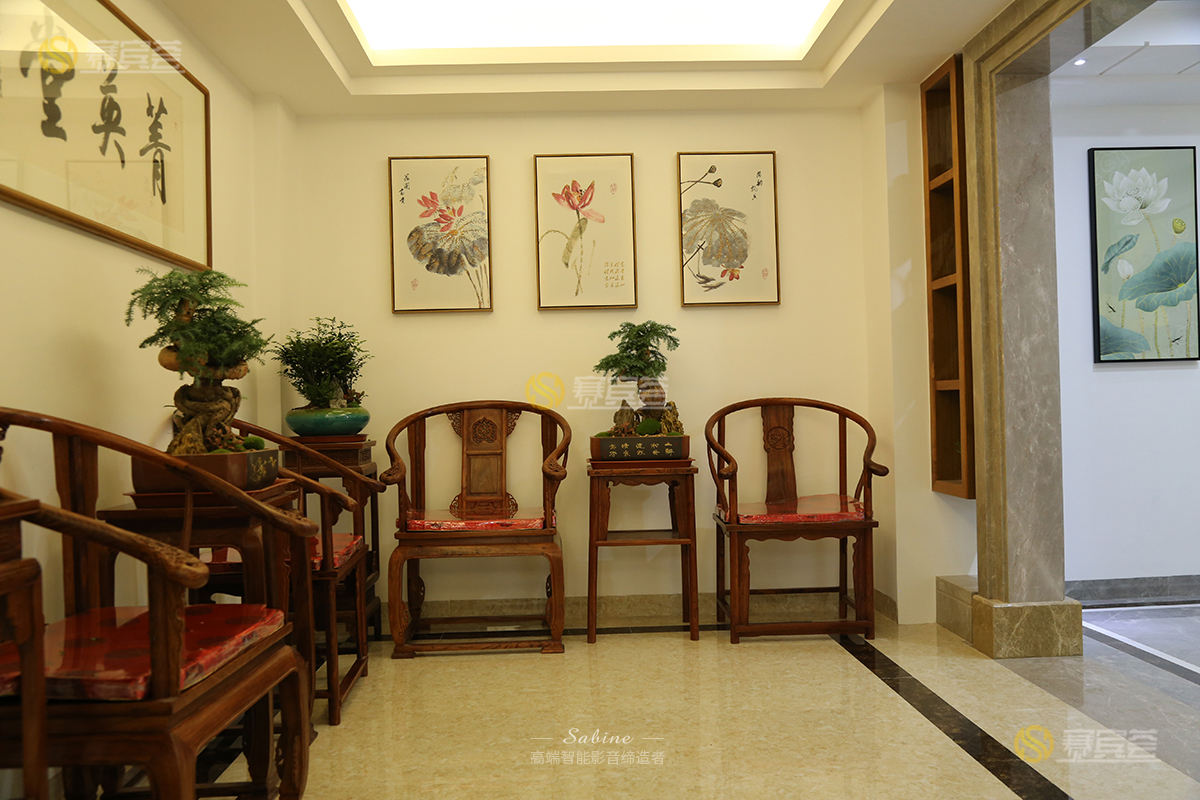

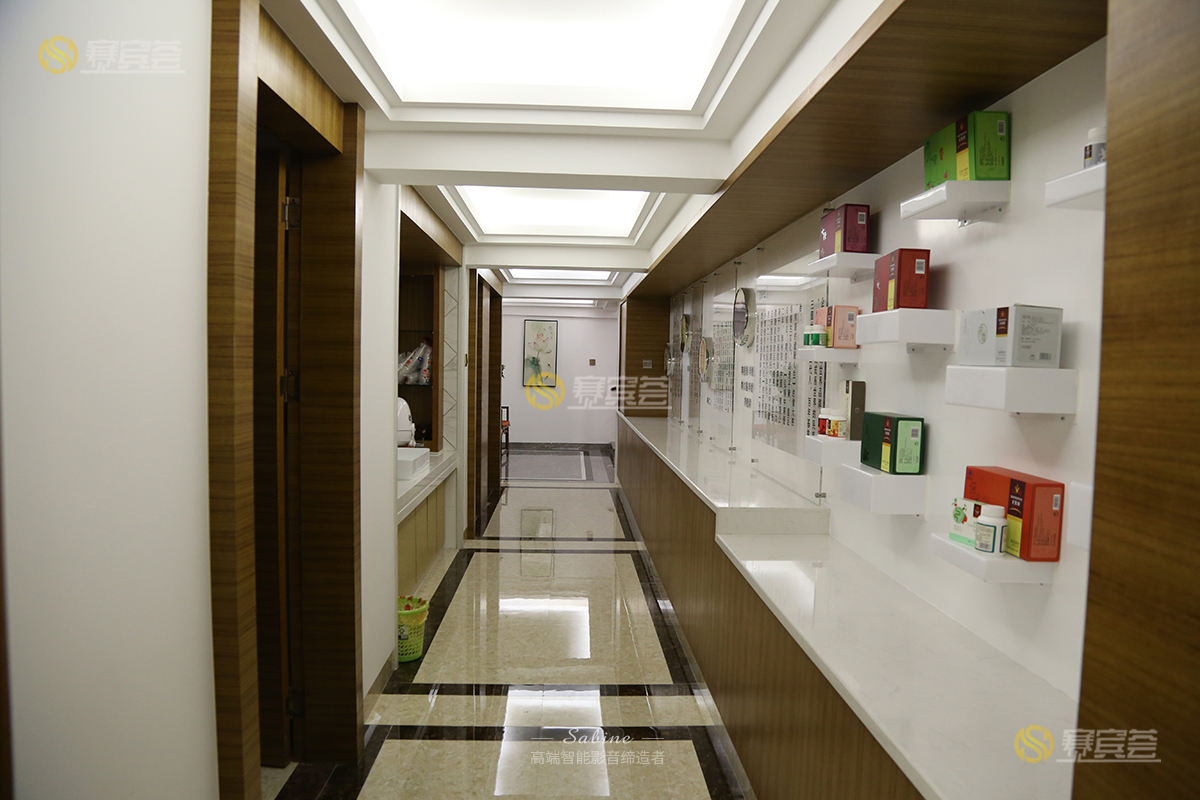

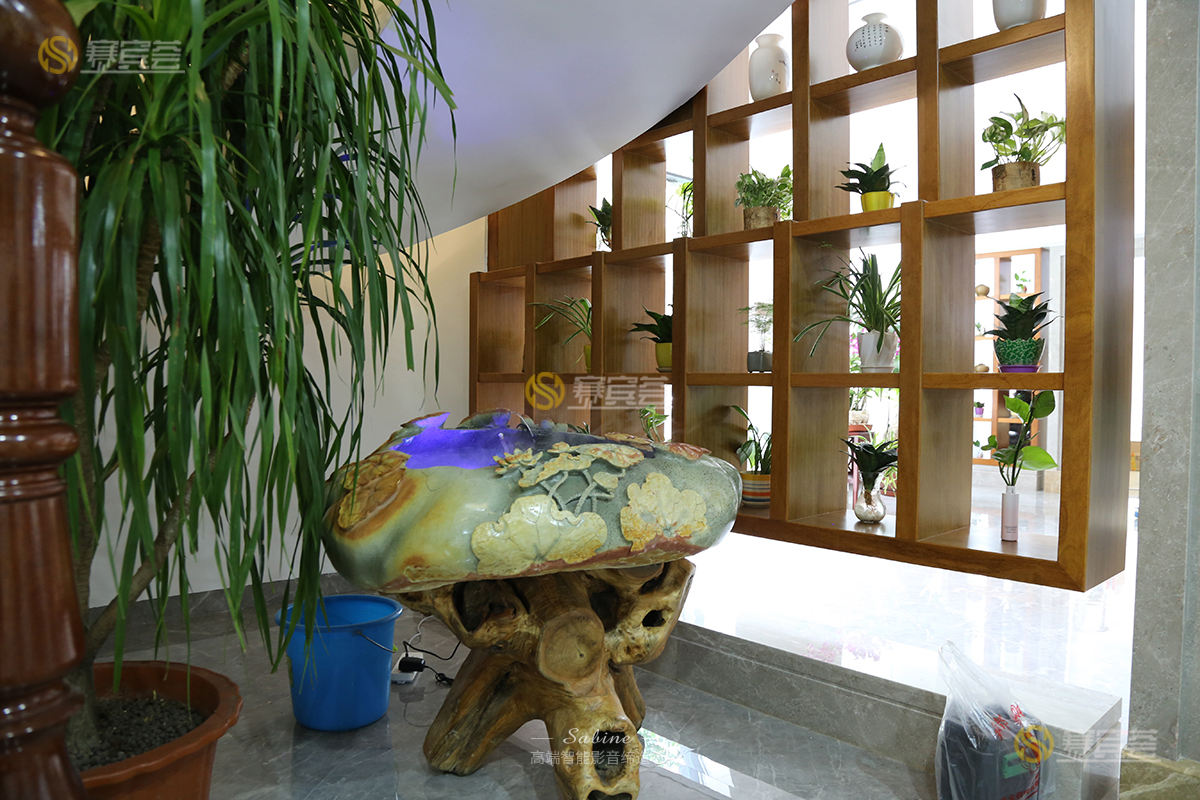

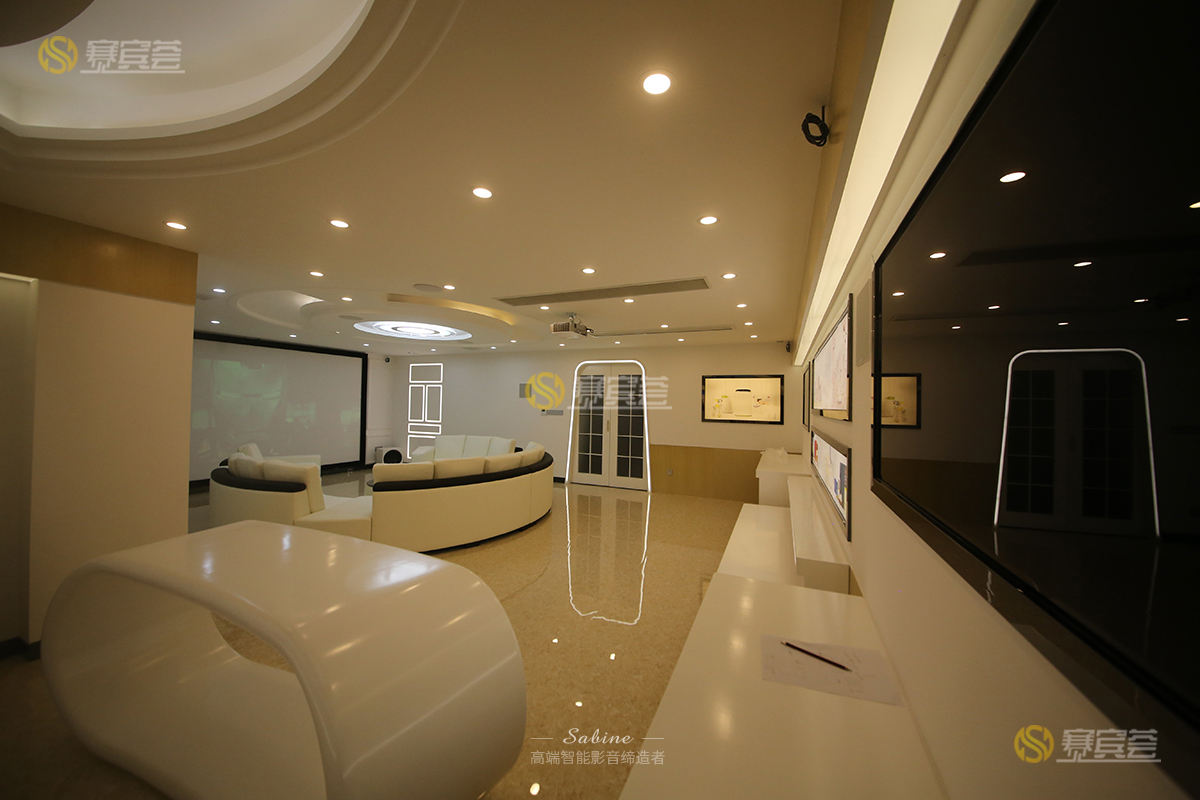

展示廳內景展示

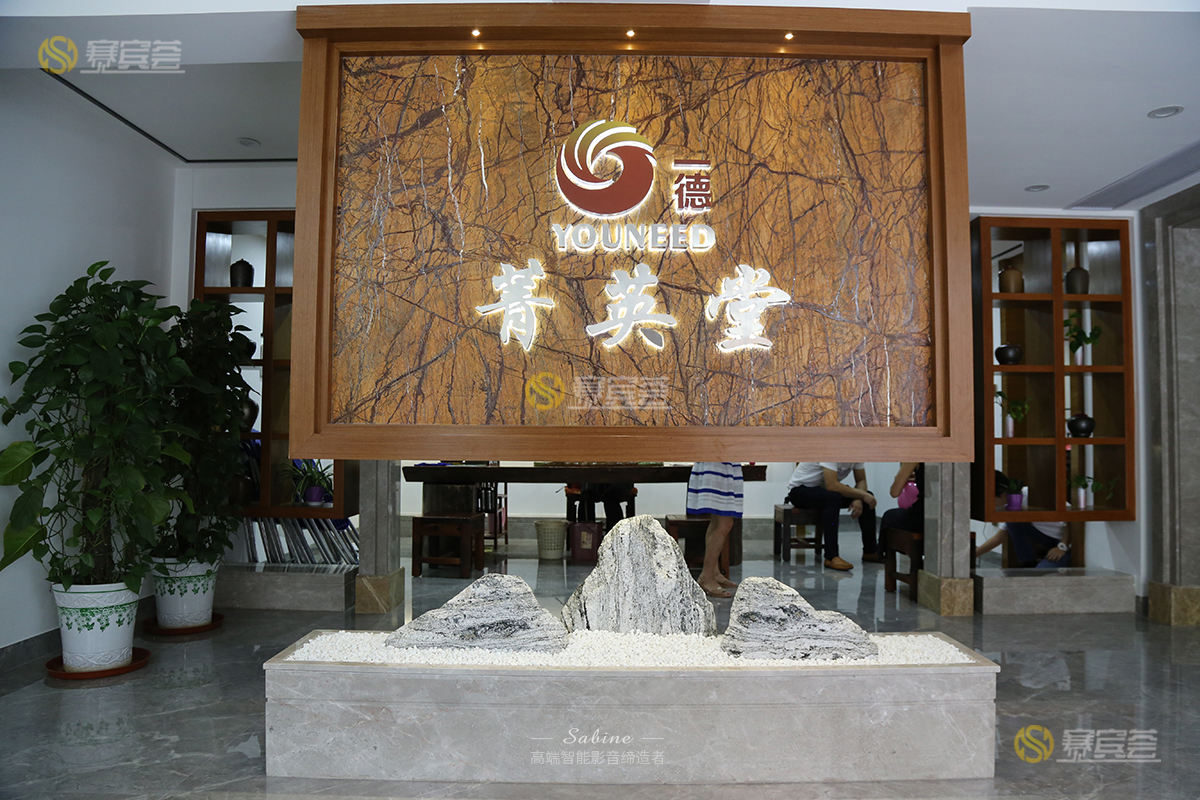

菁英堂

未來生活館

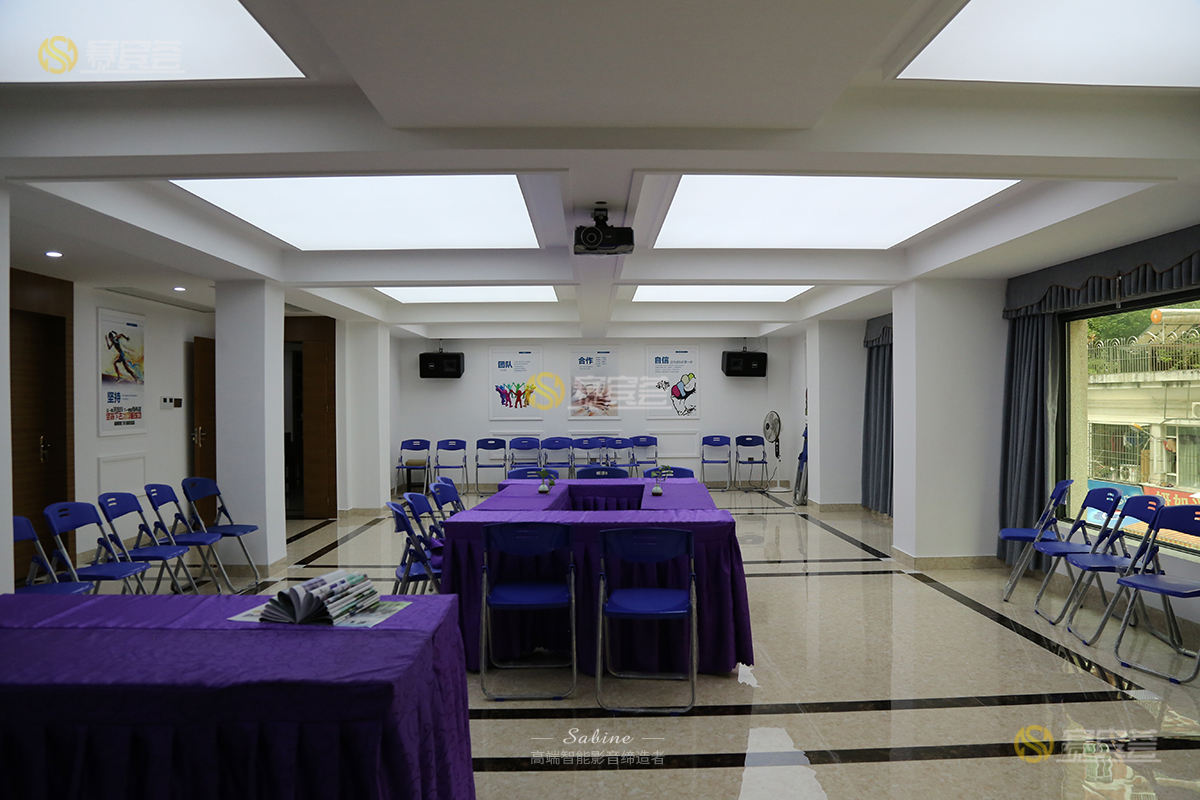

多功能會議室

休閑區

休閑區

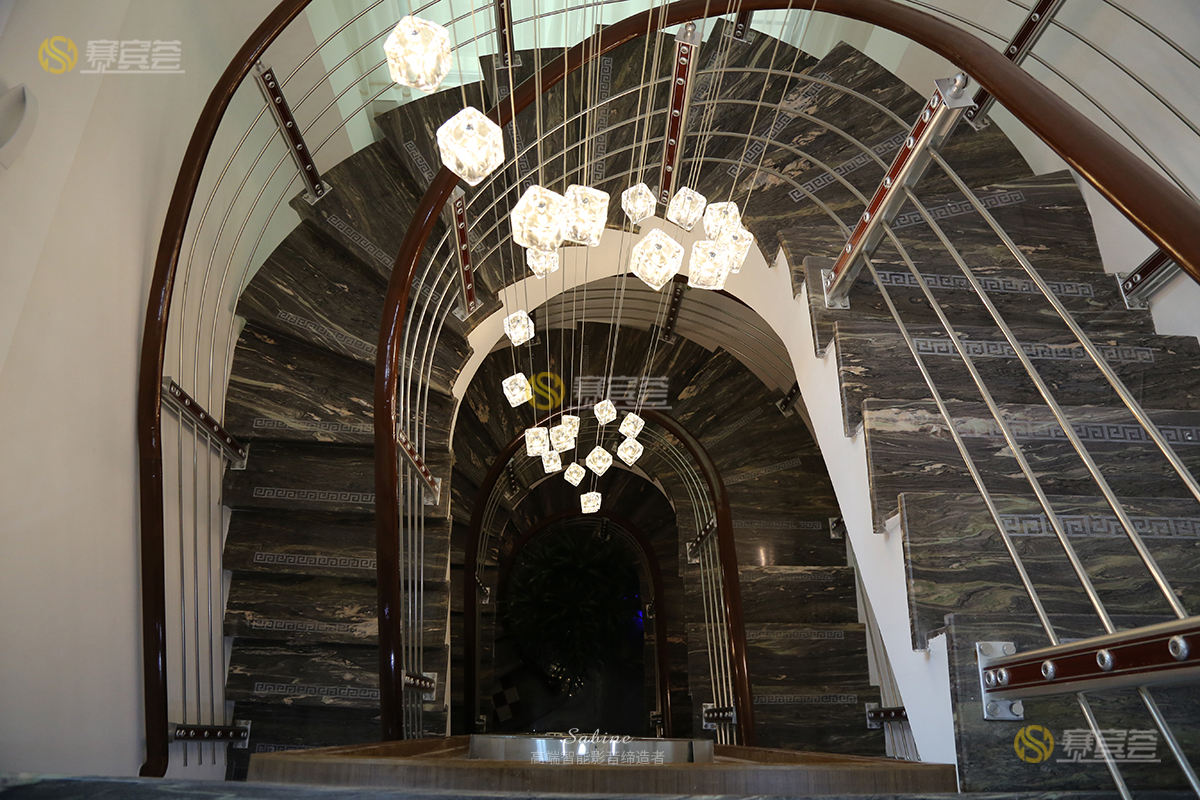

內景

休閑區

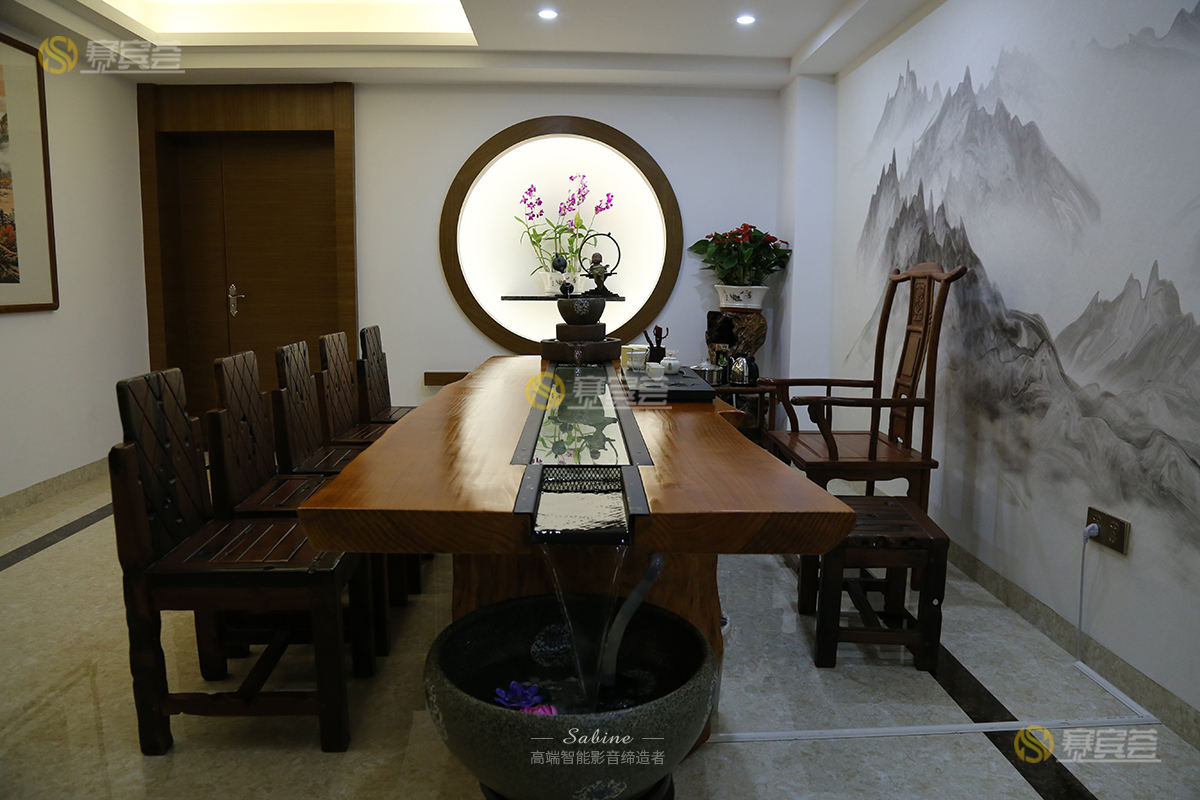

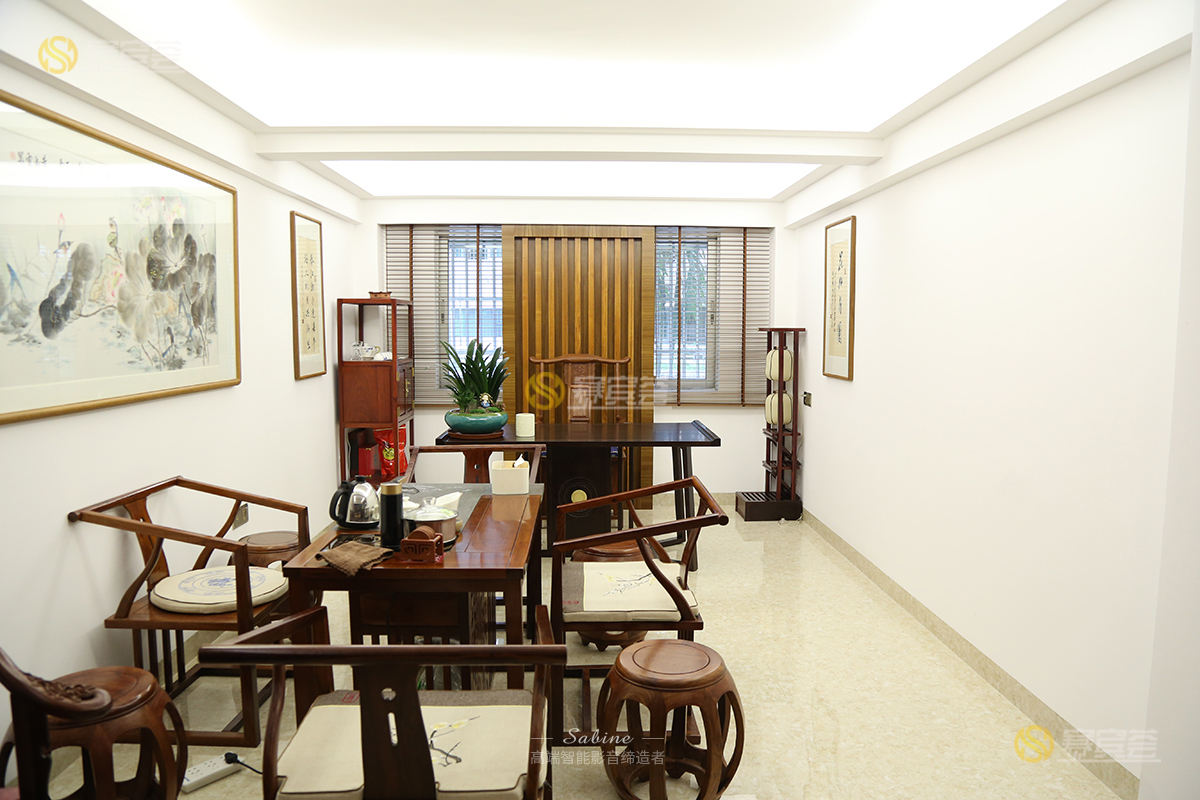

休閑茶室

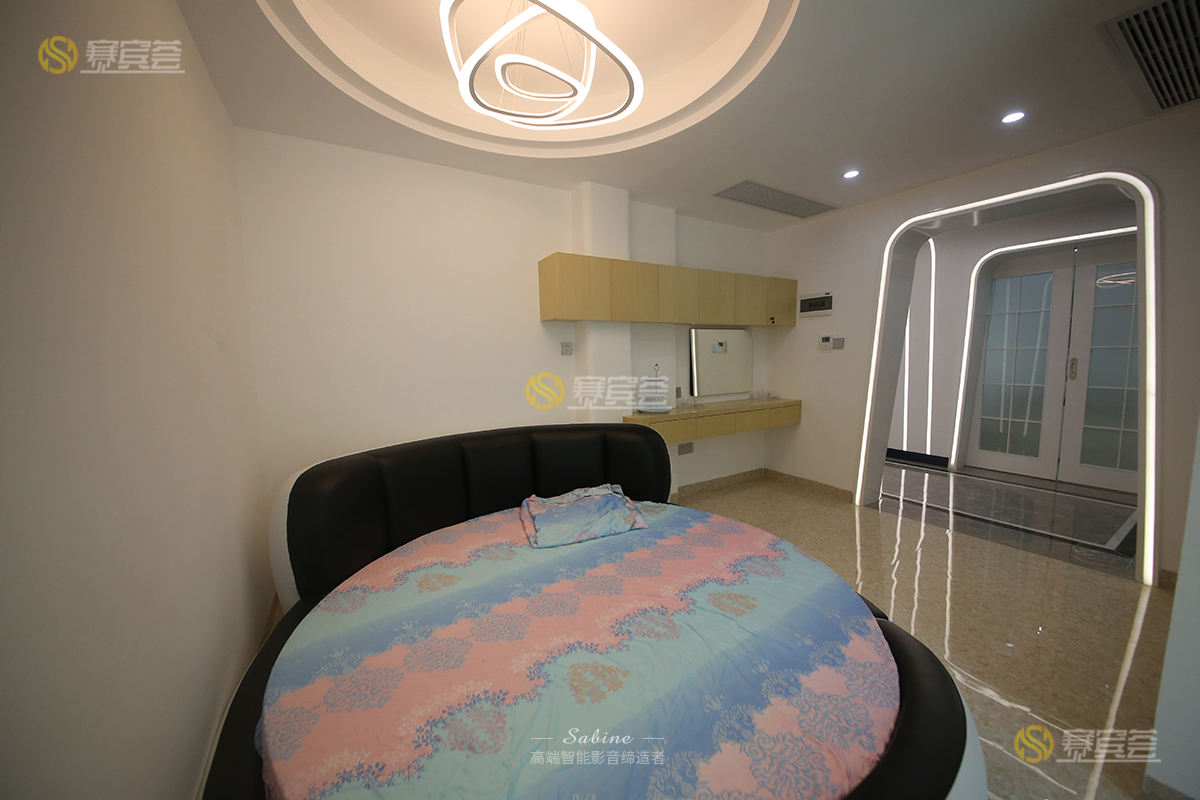

休閑室

休閑區

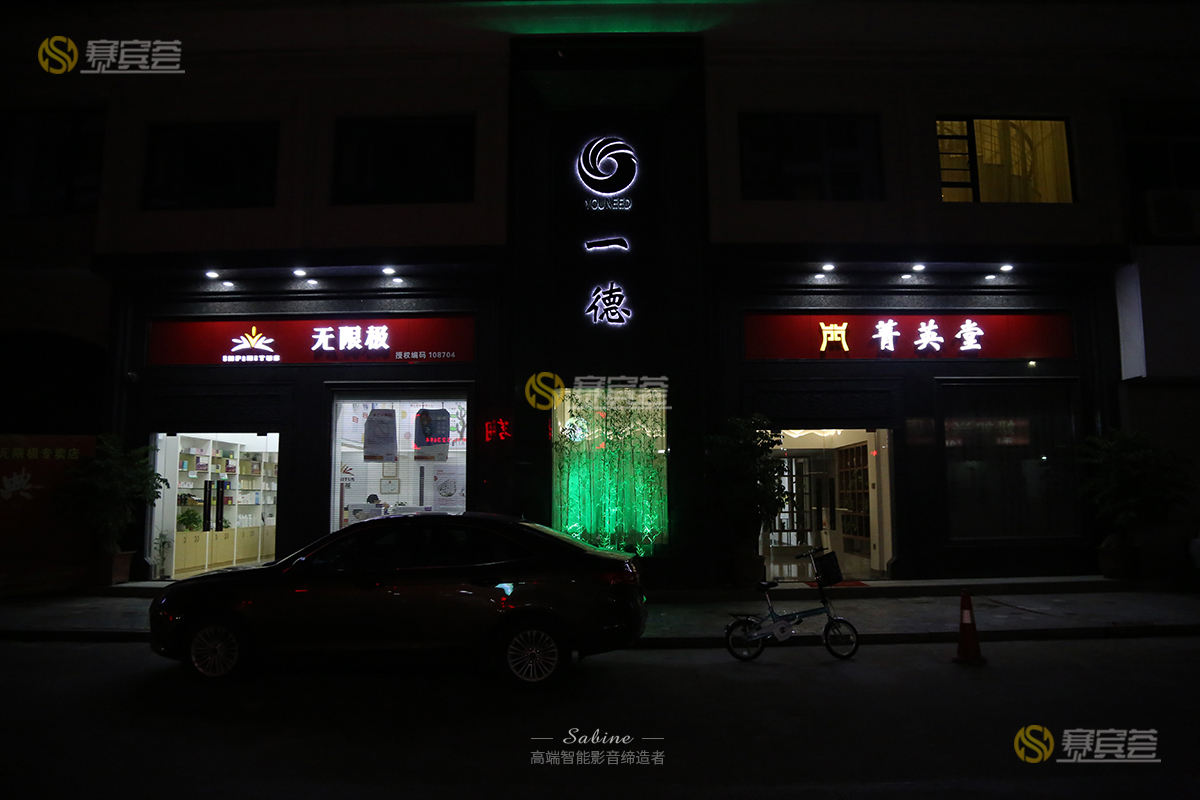

外景

02

項目配置清單

丹麥達尼7.1.4全景聲

+

180寸超大幕超高清投影

DALI PHANTOM H-80主音箱：2只

DALI PHANTOM H-80中置音箱：1只

DALI PHANTOM H-60環繞音箱：4只

DALI PHANTOM E-60天花音箱：4只

DALI PHANTOM K-14F低音炮：1臺

DENON AVR-X4500 AV功放：1臺

WENTINS S8200后級功放：1臺

優視加U6 4K 3D藍光播放器：1臺

Optoma OSF8416 4K顯示投影機：1臺

ISKscreen 180寸高清4K透聲幕：1套

03

構建過程及特別設計

影音室的構建

我們團隊本著合理尊重空間原則

墻身天花采用木龍骨結構

完美解決了后期異響共振的問題出現

前期原始結構

施工中期結構

施工完成效果

構建此影音展示廳，器材選用達尼嵌入式音箱，著手安裝的首先是全景聲的器材設備。

先是經過專業測量儀器掌握變量，找準木工開孔的尺寸及相關位置的精密度，墻面上打上龍骨，墻面開洞，配一個嵌入式音箱底盒，使得低頻更加好聽。

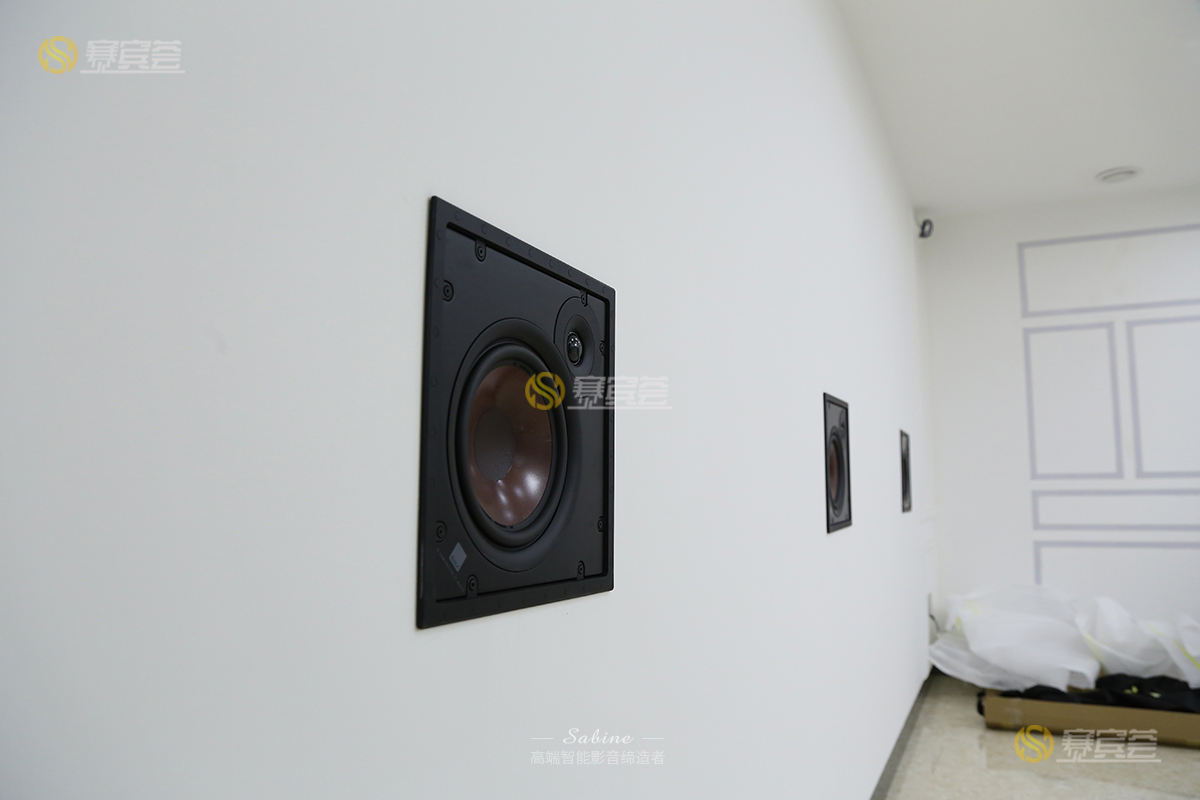

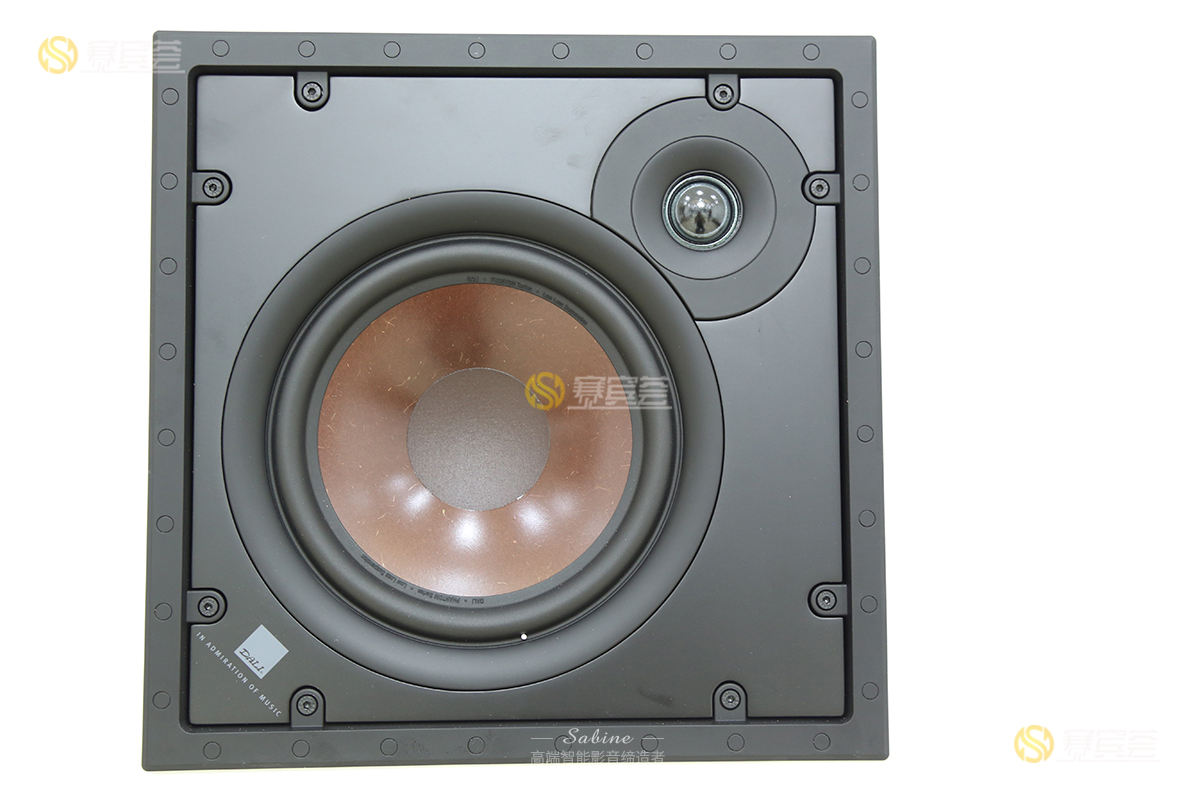

達尼PHANTOM 系列入墻式音箱，秉承傳統的音箱技術。中心是清晰可辨的低音音盆，由紙漿和木纖維制成，輕巧、性能良好，但采用隨機結構構造，能完美再現音樂中的細膩之處。

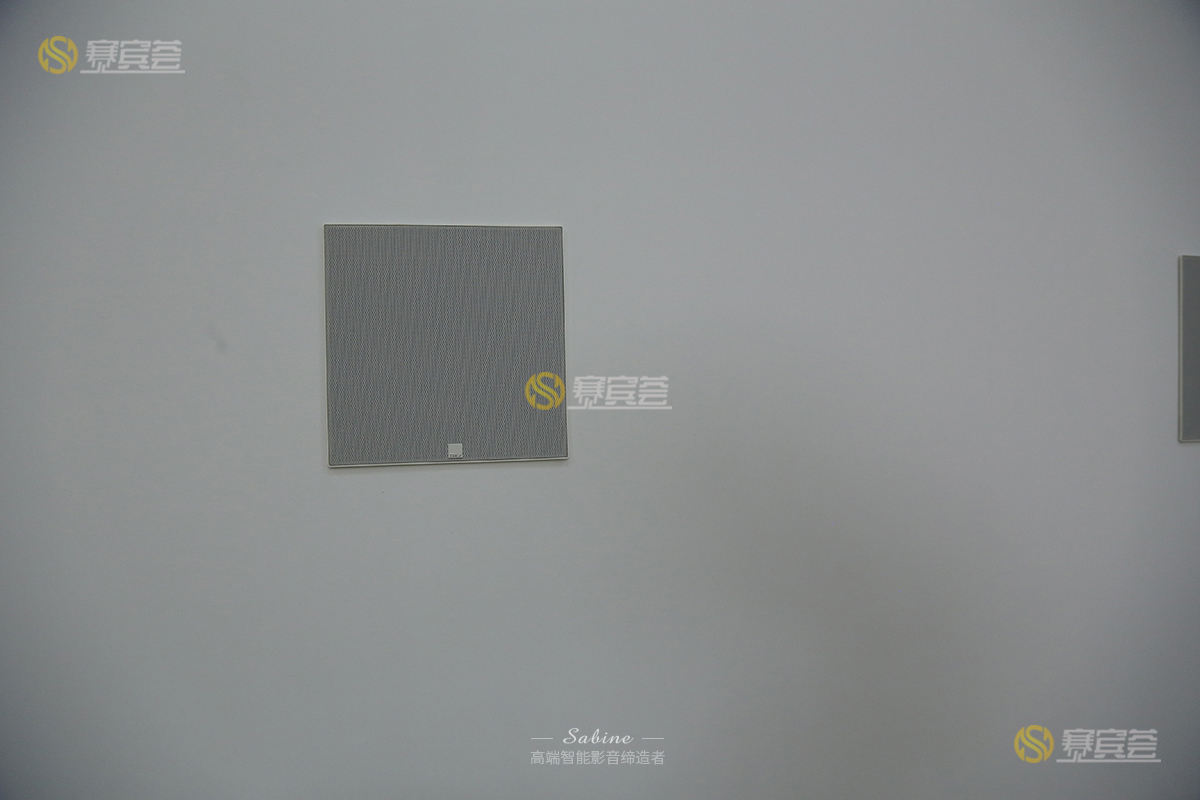

蓋上精致優雅的音箱面罩，美觀優雅。

天花達尼PHANTOM 嵌入，需要借助梯子實施安裝，玲瓏小巧的外形和簡單易用的羅盤定位系統，讓安裝在天花內的音箱，輕松實現擺位，成就完美音效。

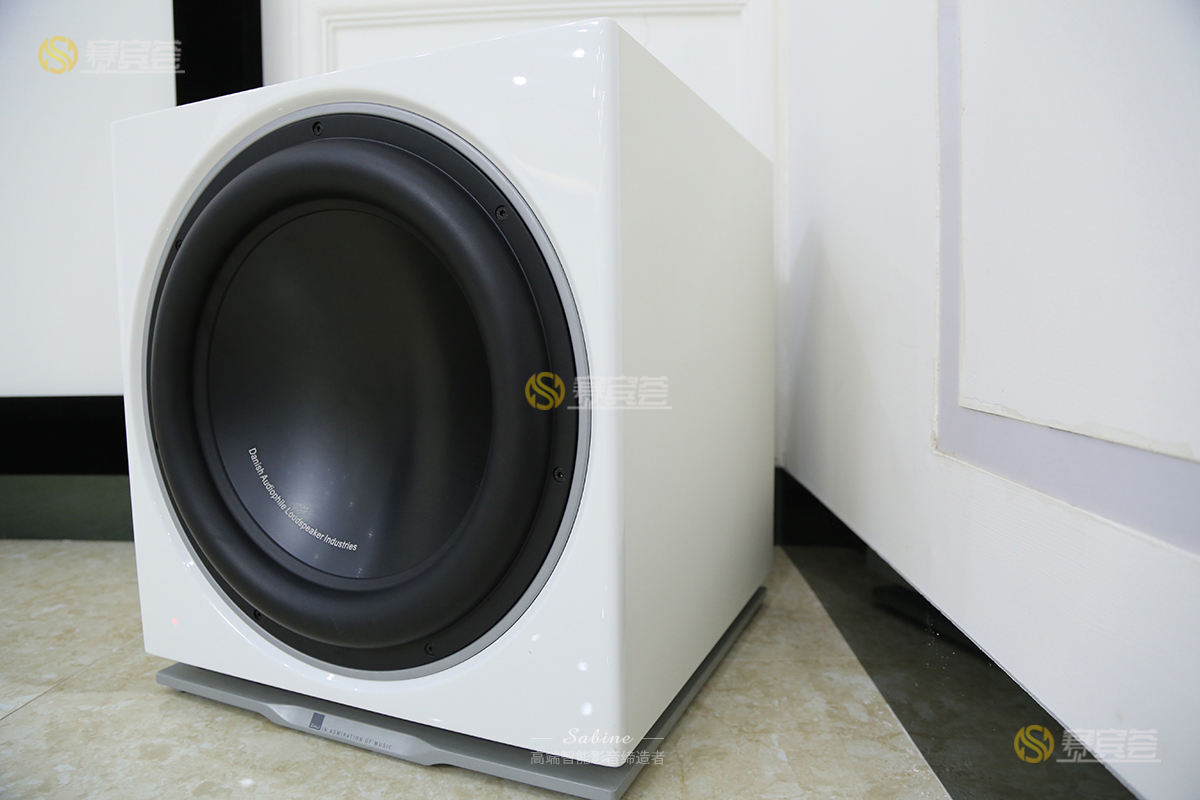

低音音箱一只DALI 低音炮，可通過LFE輸入端口或line-out（線路輸出）端口，將這款低音炮連接功放。K-14寸鋁制長沖程低音單元為核心，搭配500瓦D類功放，強勁的功率和精準的控制還原音質本色，讓電影更震撼、音樂更優美，可盡情體驗排山倒海般的重低音震撼體驗！

為了使得展廳裝修風格一致性和完整性的考慮，同時又能夠隱藏音箱，達到聲像合一的效果，我們在這個方案中使用180寸的透聲銀幕。

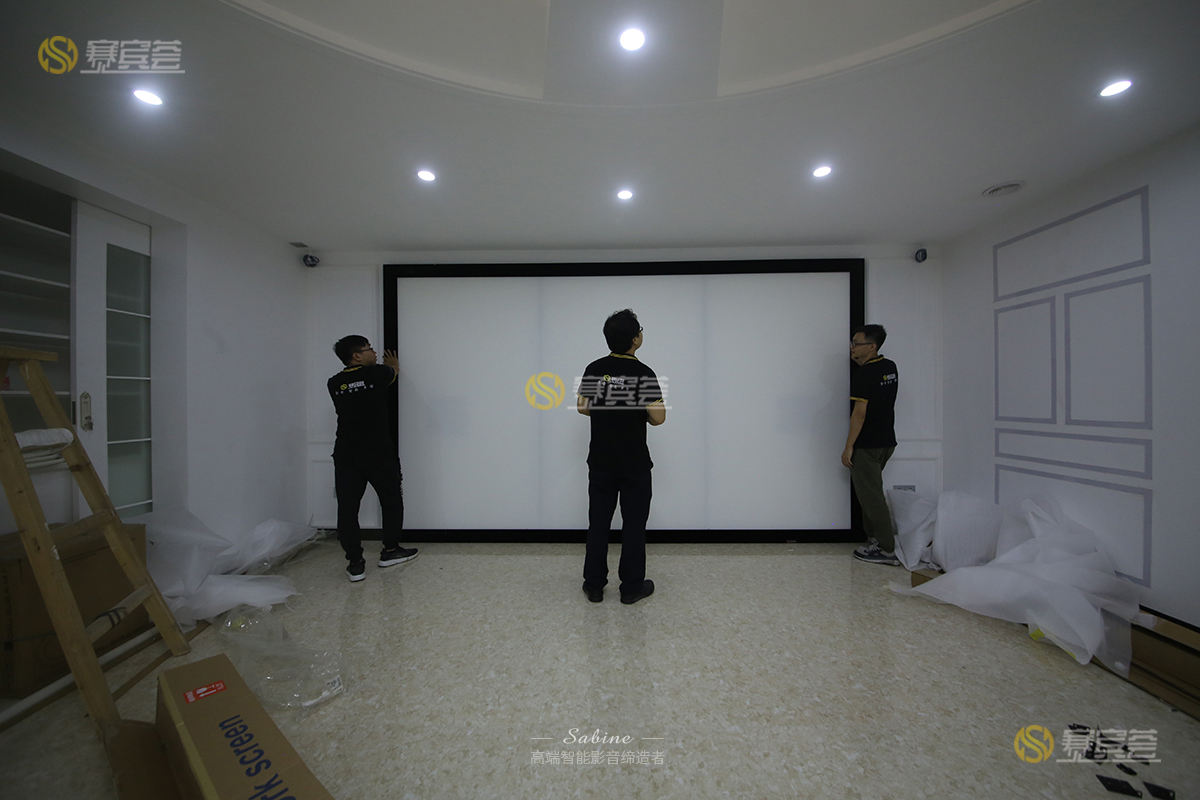

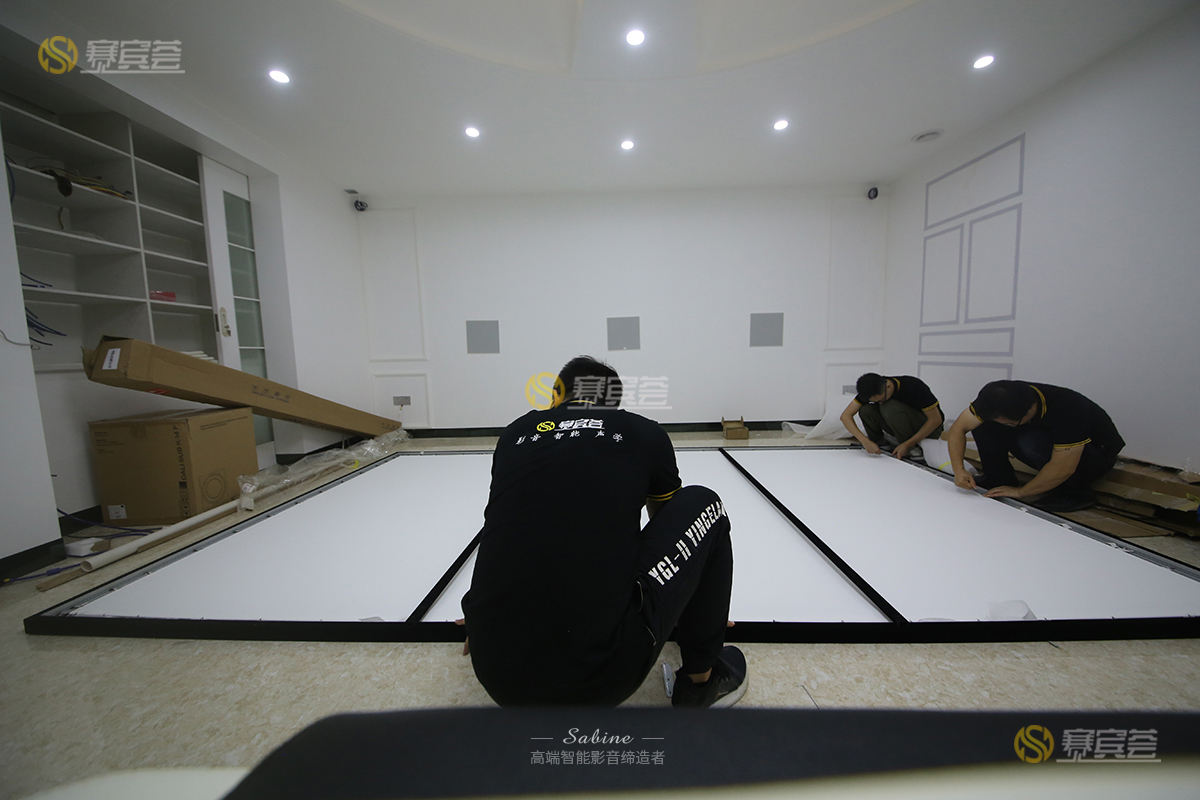

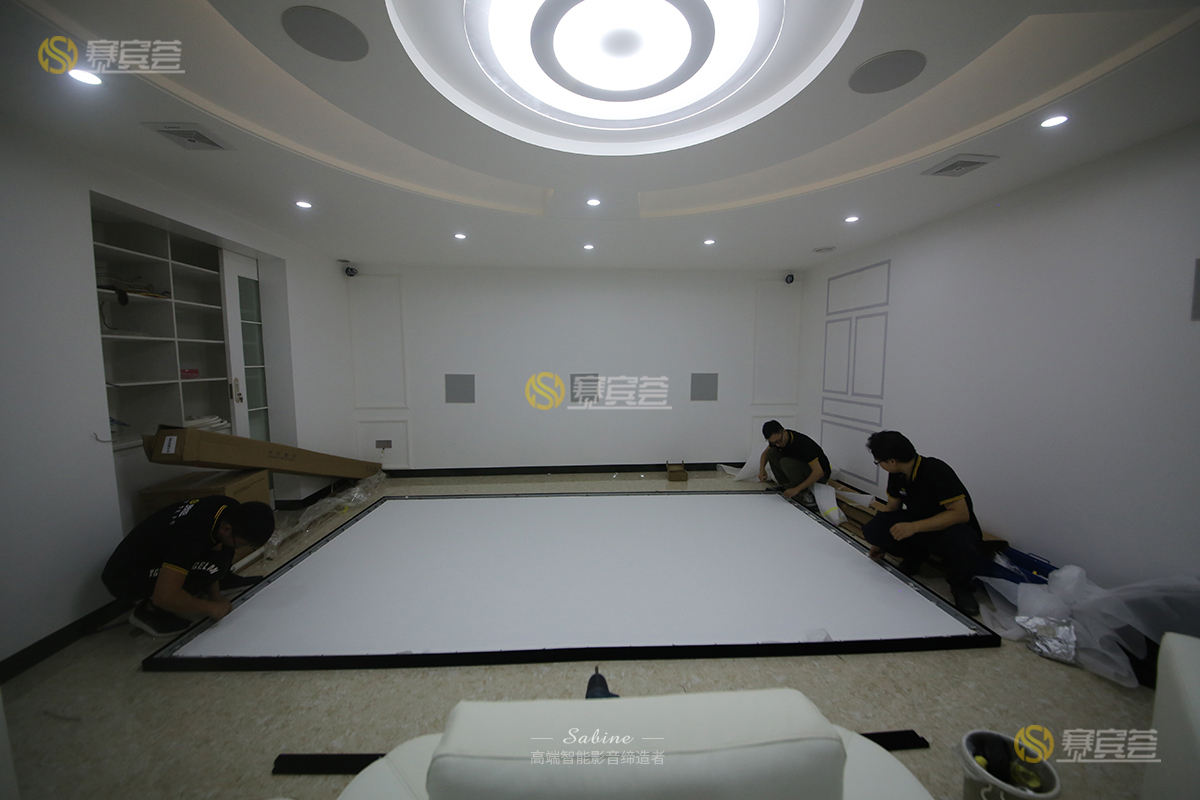

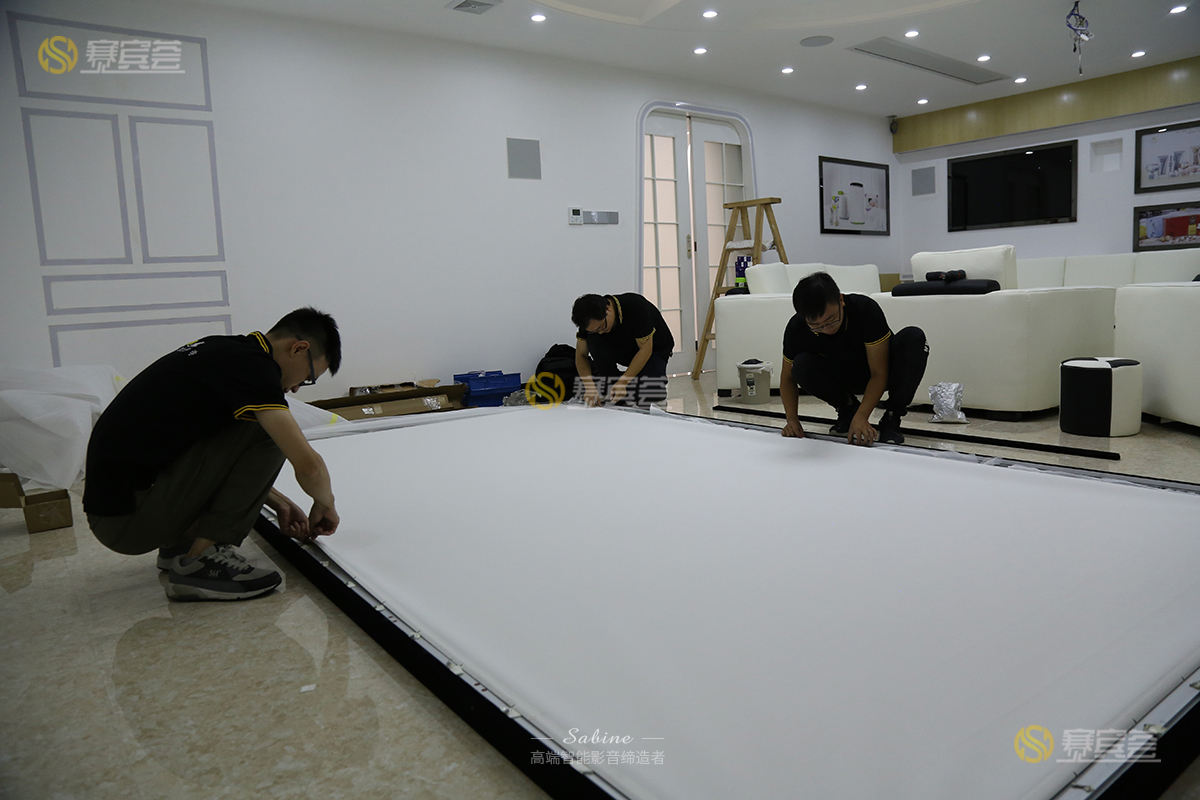

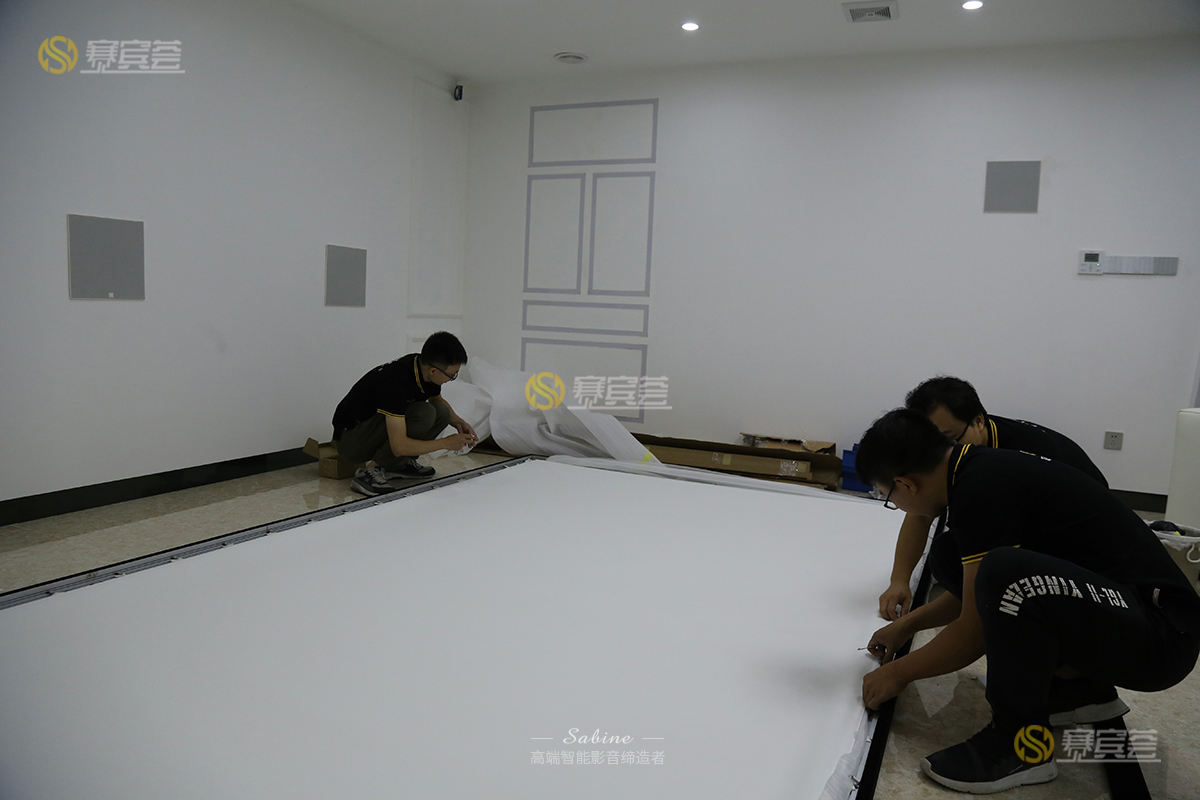

巨大的ISKscreen 180寸幕布怎么安裝好呢，首先安裝隊確定好一步就是先確定好安裝位置，第二步就是確定安裝的方法，投影幕布有靈活的安裝方法：它既可以固定在墻壁上，也可以吊裝在天花板上。從現場實際出發，這里我們需要把“巨幕”安裝在墻壁上，一再謹慎進行每項，使幕布與墻壁保持平衡。

在確定好安裝的方法之后，剩下的就是要量線打孔，投影幕應安裝在觀眾視角的位置。而且當幕布完全展開時，其底部應高于觀眾的頭部。這樣確定好之后就可以打孔了，并時刻注意在打進水泥釘?shù)臅r候保證兩點之間距離合理。

方案中用到的英國ISKscreen這款進口的編織透聲幕,大的好處就是聲音衰減小，加上背后的黑色吸光襯布后，10kHz以上的高頻段衰減只有1.5dB，全頻段衰減也不超過2.5dB，幾乎不用做頻率補償。

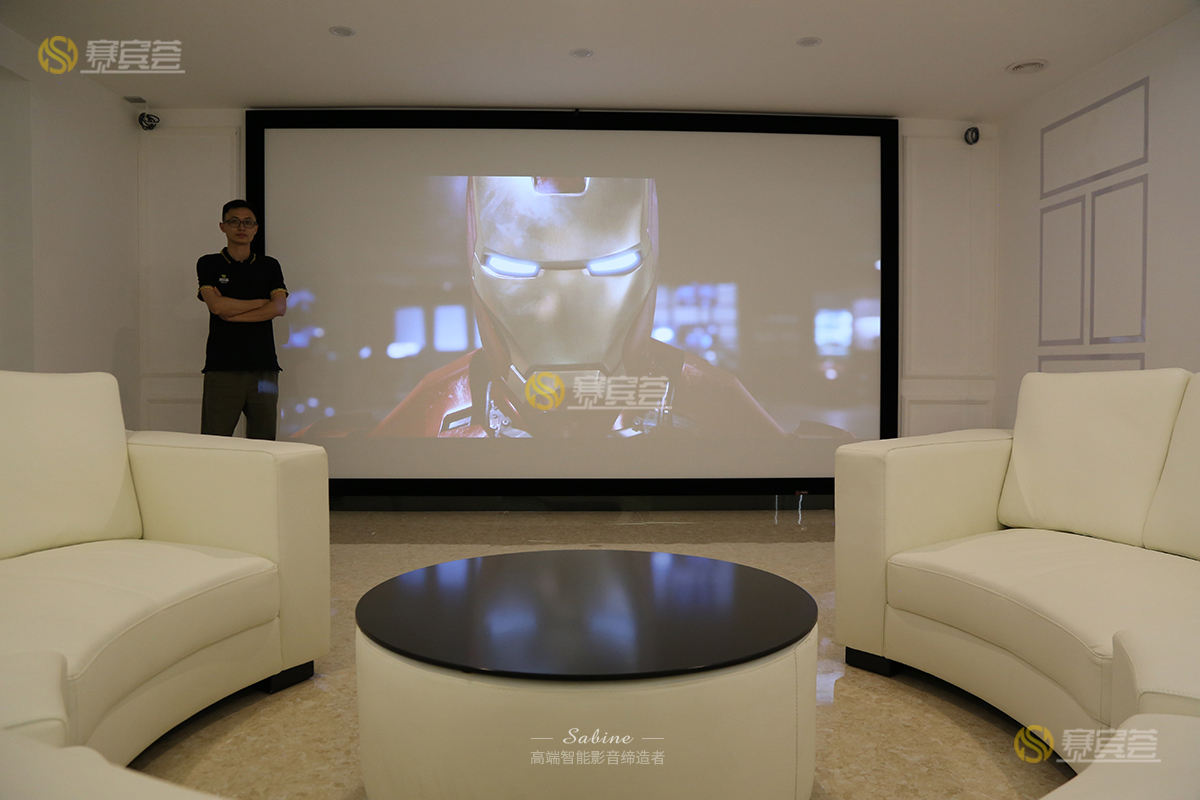

這里幕布已經安裝完成了，勞逸結合，跟大氣的180寸合張影。

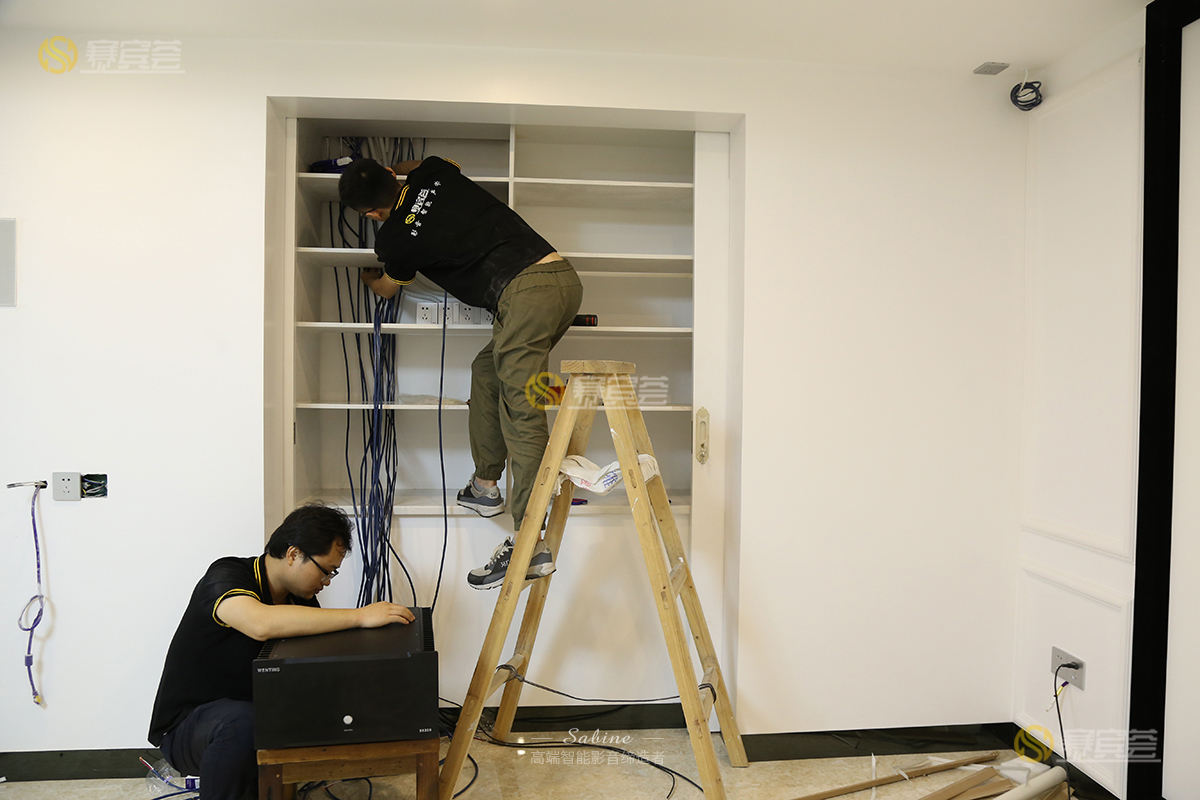

作為一個有7.1.4聲道的影院系統，所有音箱安裝到位，連接音箱線材之后，就要需要往DENON AVR-X4500功放上接線了，功放上有8個輸出口，3個輸入口，支持4K，分別對應左中右，環繞7只音箱，有源低音輸出對應低音炮。

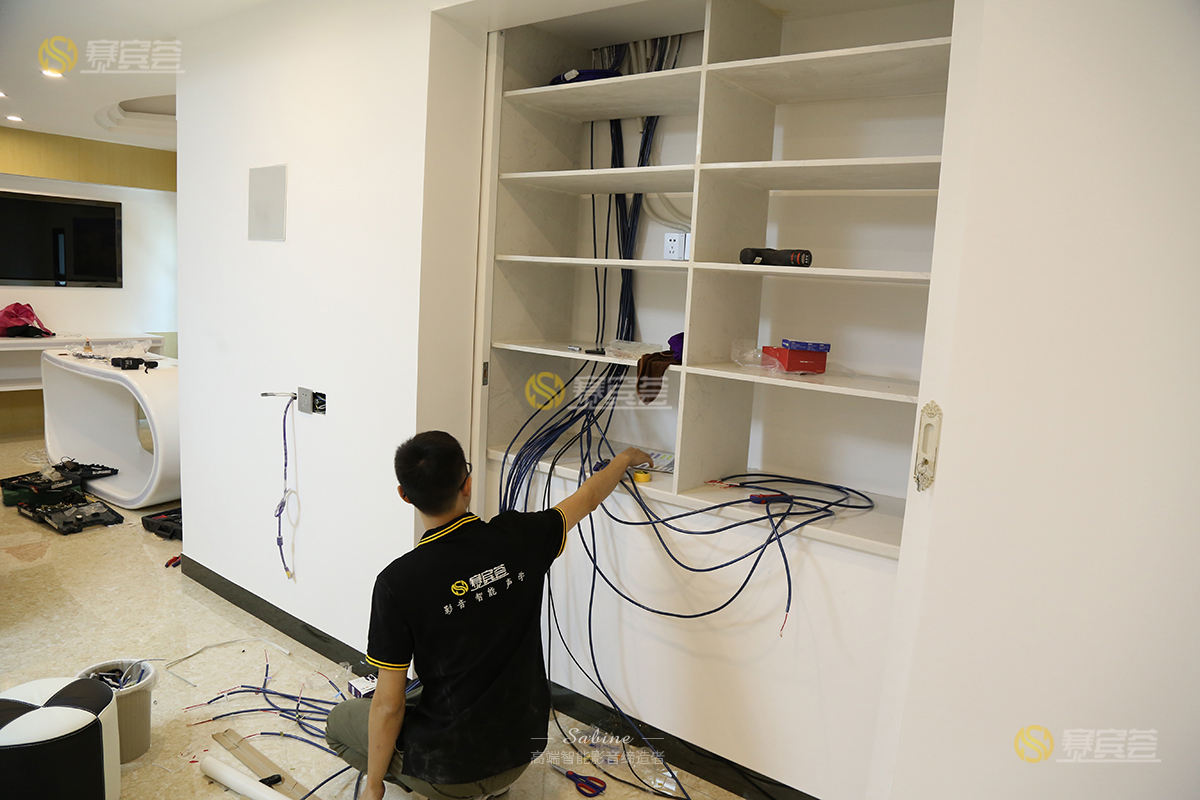

連接好音箱線后，就是連接信號了，把硬盤播放器、媒體中心等播放設備連到功放的HDMI輸入上，從功放的HDMI輸出連接到投影機上，整理有序的布好每一條線，做到整體美觀又干凈。

備注：在裝修展示廳的時刻，提前把音箱線材走到墻里面，這樣真是美觀不少呢。

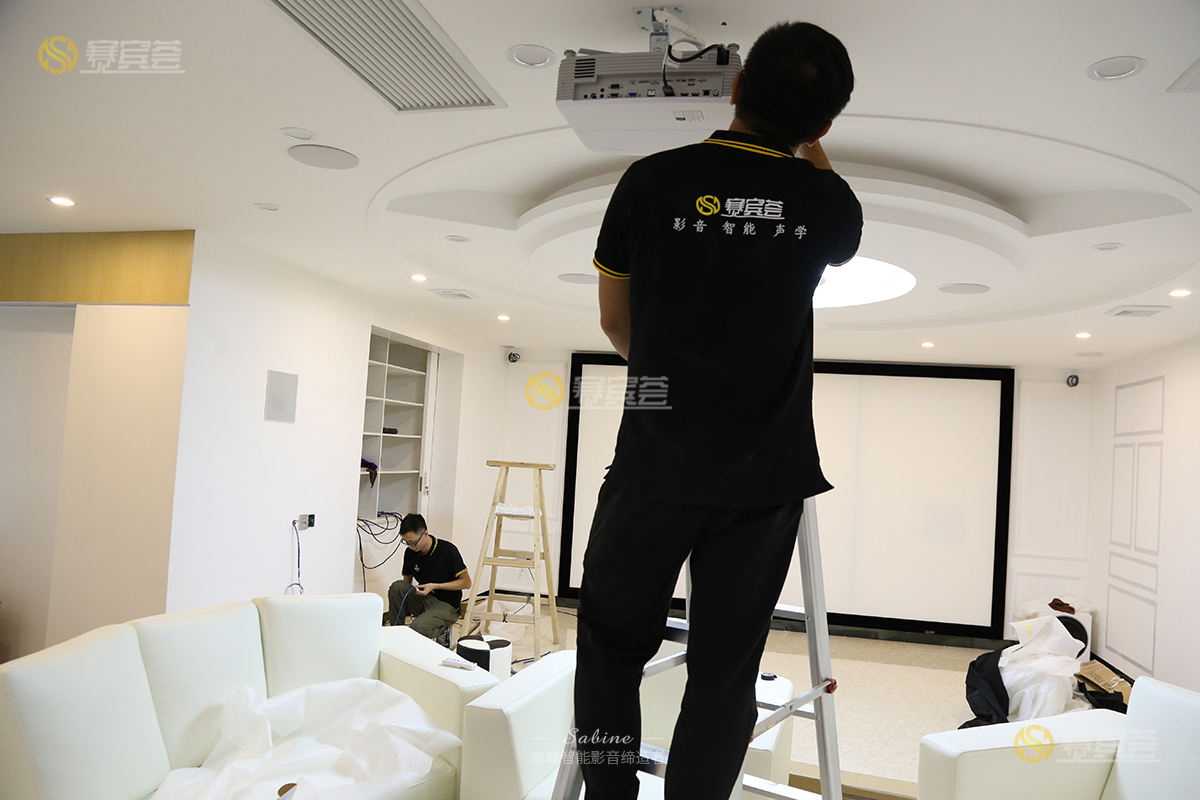

在安裝好、布置好所有的設備之后，就是完成投影機的安裝和校正工作。這里安裝時需提前考慮投影儀的可變焦范圍，不能在其范圍之外，如果超出那個范圍就會出現畫面不清晰或者出現斜紋等情況，全部手工移動，調好位置。

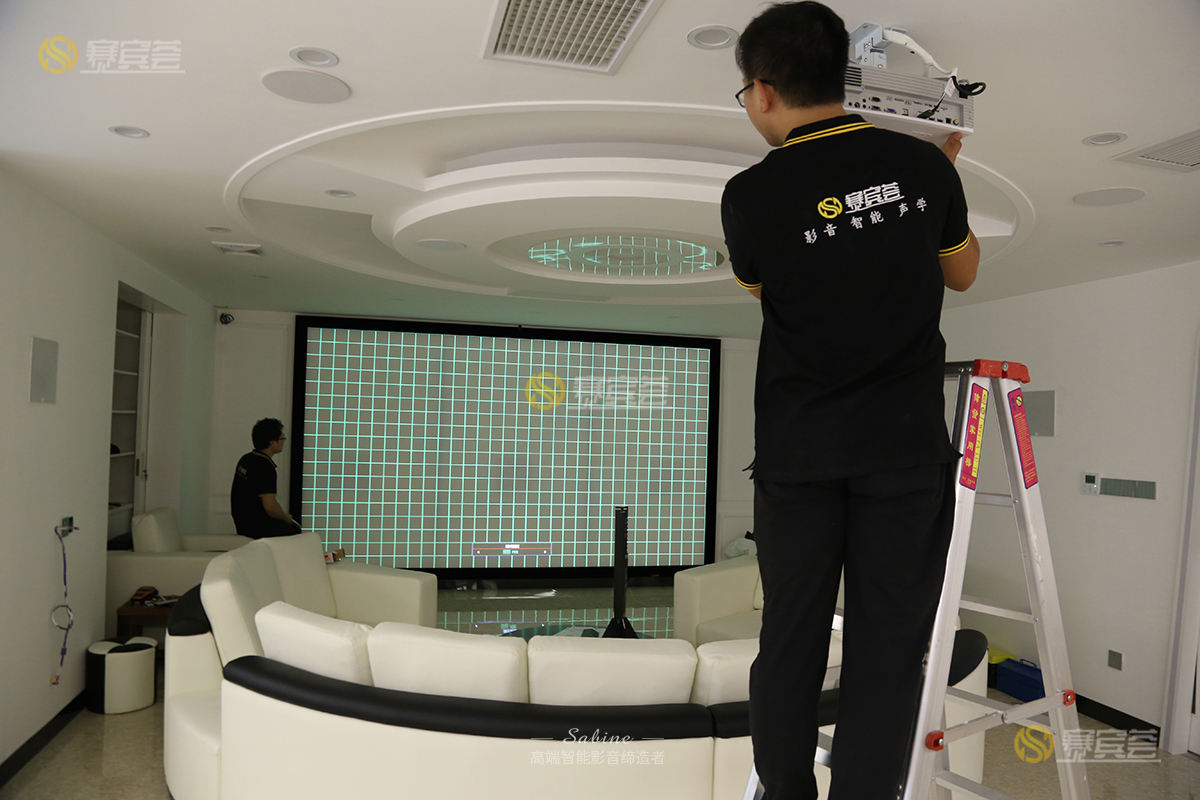

然后是安放投影儀和開關。設置一個縮放的中收點，根據這個點來移動投影儀，使它充滿整個屏幕，這里必須做的非常認真，才能調整到合適的位置。

接下來就是安裝支架，牢固安裝到天花板結構中。讓投影儀的后期使用更加安心。這樣的畫面才真實自然。

關于投影機的安裝高度，吊架的高度和投影幕的投射距離，對到中間位置，這個距離就確定了屏幕尺寸的大小，項目中3.5米以上的距離就可以得到100寸以上的畫面，畫面比例為16:9。

安裝設備影音系統工作完成，我們技術人員經過專業的聲場系統校正，每個位置都達到了私人影院震撼的效果。

04

設計心得

對于私人影院這個概念，客戶的意識已經不單單用于私人影院，也可以給商業洽談帶來更好的交流空間，展示廳式的影音室，被很多客戶所采納，邊娛樂邊帶動自己的企業，這是個更容易拉近彼此之間距離的紐帶。而影音室的安裝工程也不像看上去的那么簡單，雖然項目地理位置相隔幾百公里，我們工程隊依然保證前期的施工跟進指導隨時配合，確保前期工作有序進行，每個環節需要環環相扣，前期、中期、后期親身參與，從前期的裝修時先指導線材布好，到后期的由客戶親身體驗驗收，每一個步驟的相互協調，這里需要的不止是專業，更重要的還有細心及后期的售后服務。

05

整體風格

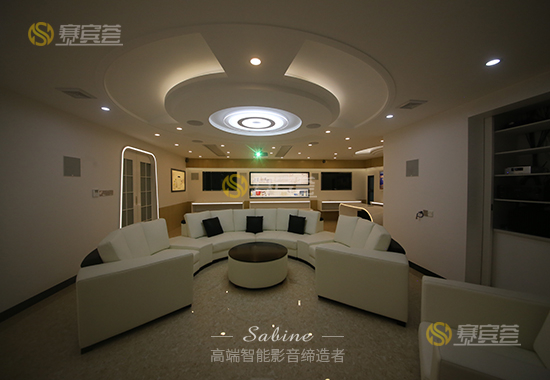

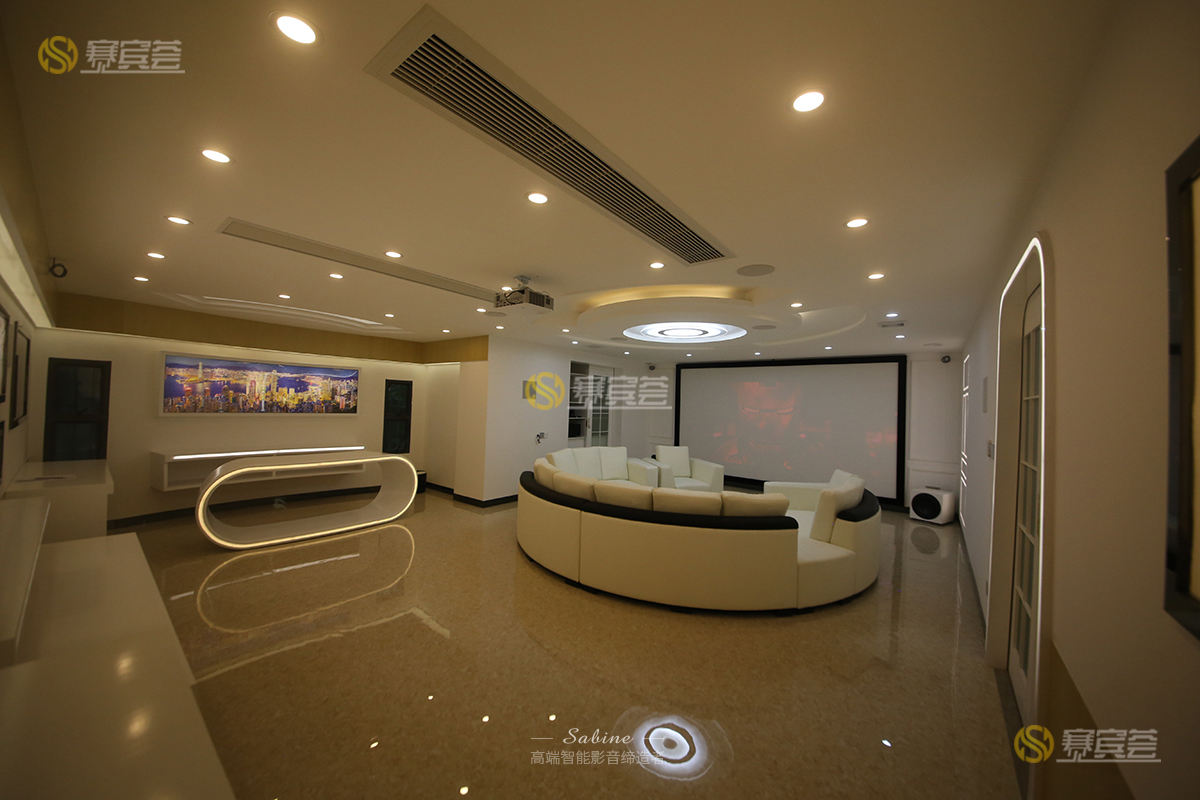

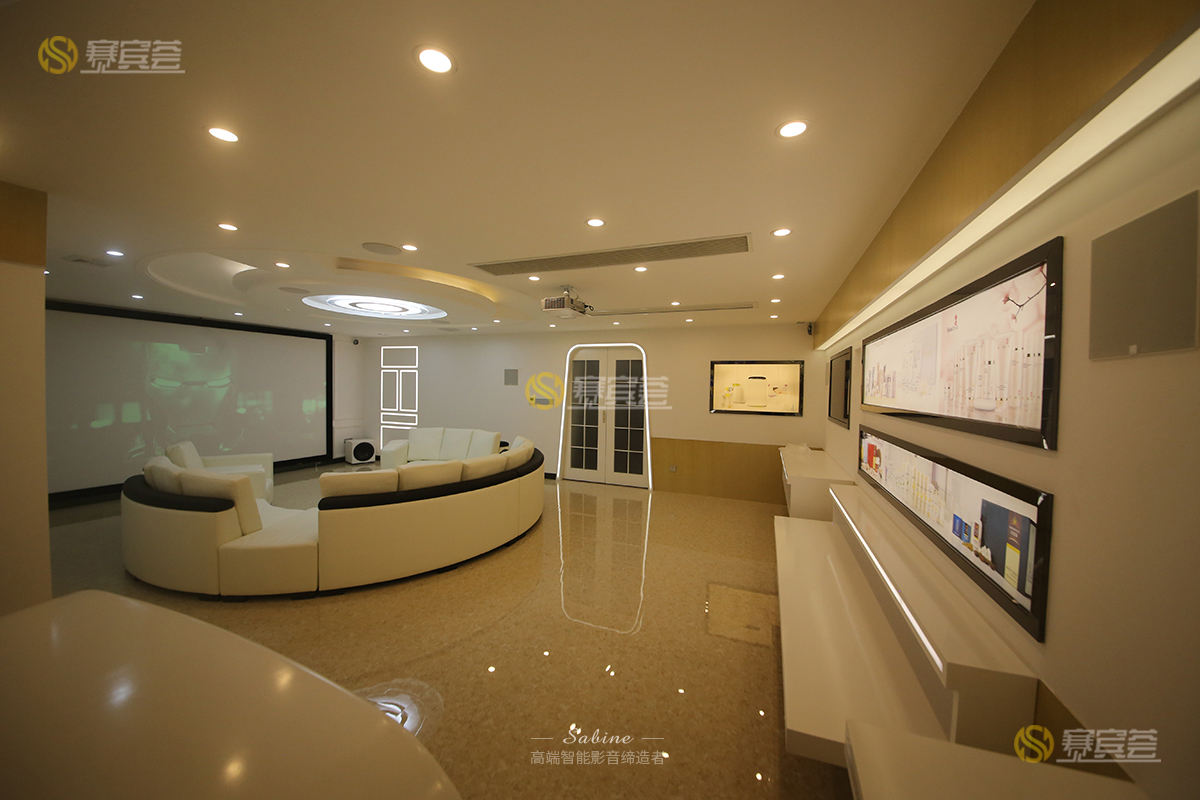

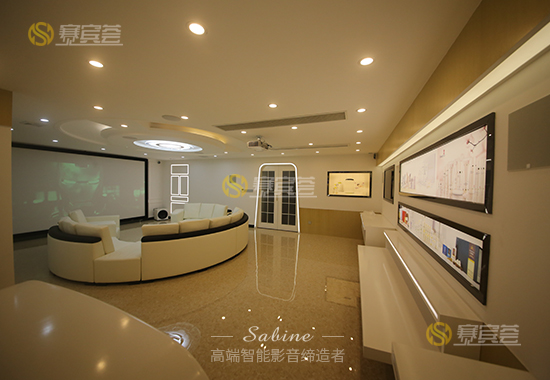

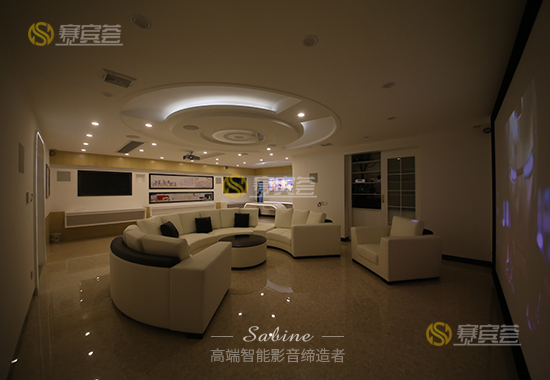

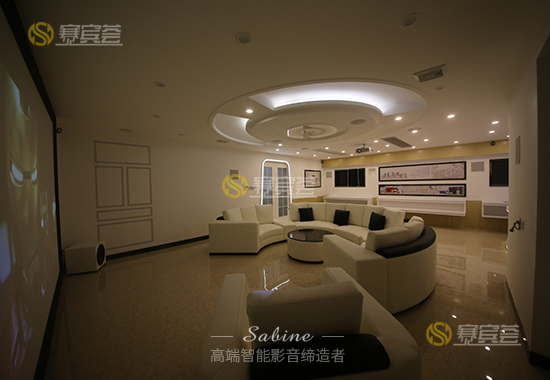

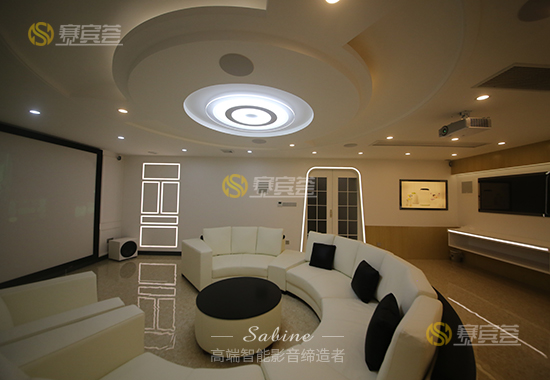

作為未來生活館展示廳的影音室，影音室的整體風格與生活館的其他空間裝修呈統一風格，起到協調互補作用，暖色調的燈光映襯下，使得影音室非常的溫暖愜意，有賓至如歸之感，大中型的空間，用環形沙發也顯得非常的寬敞，可輕松容納下二十人同時體驗，前方做觀影使用，后方有生活館的產品展示區，一舉兩得，客戶體驗過后非常的滿意。

06

設計團隊

設計師同時兼顧項目經理黃永相，從事影音智能行業十年，電器智能工程師、影音工程師 、擅長私人智能化影院設計，經手打造案例上百間。2017-2018，2018-2019連續兩年榮獲全國設計大獎：《北京.優山美地》項目獲得2017-2018年商業展示解決方案大獎，《佛山.里水棠溪》項目獲得2017-2018年綜合類家居娛樂解決方案大獎，《江門.優之名》項目獲得2018-2019年私人定制影院解決方案類案例大獎，榮獲2018-2019年度中國影音設計師二十強，案例多次本刊登在國內《影音中國》知名雜志。

07

花絮

影音展示廳的安裝完成，已是深夜，做影音工作的大樂趣是把滿意和體驗帶給使用者，在項目交付驗收后，得到了客戶的滿意認可，這也是工作帶給我們的一種幸福。
