廣州博雅首府定制智能影院:丹麥丹拿7.2.4杜比全景聲影院+英國瑪田4.1 KTV系統+美國Control4(雅致大氣)
影院
movie theater
智能
intelligent
K歌
Singing room
家居定制
影音、智能家居定制是一項集合影音設計、智能設計、定制及安裝等服務為一體的私人定制解決方案。
影音、智能家居定制是目前家居設計中高端的私人享受
根據用戶的設計要求來打造的消費者的專屬影音室。
高端定制
方案實施方類別:影音設計公司(佛山賽賓科技有限公司)
案例所在地:這是業主位于廣州天河珠江新城{博雅首府}的私人住宅,南望10公里一線珠江江景及海心沙市民慶典廣場,可俯瞰廣州地標景觀(雙子塔+觀光塔)、藝術文化景觀群,更可以一覽無余廣州塔“小蠻腰”的風采。
業主基本信息介紹:業主60后,喜歡唱歌,有專業歌手歌唱水平,擁有成功人士的睿智和機智,處事隨和大度,生活方式積極健康,喜歡出國旅游,平時經常去健身房,身材保持的非常好,他認為現在人隨著社會節奏壓力很大,更要懂得愛惜自己,向往充滿熱情的人生。
用戶使用需求:業主對于自家的每個空間的建設都非常重視,希望利用34㎡獨立空間打造一間“前衛”影院,對影音器材的品牌了解一些,希望建造的影音室即能看電影又能像KTV一樣唱歌,這樣足不出戶,有時朋友聚會也可以邀請一眾好友前來唱歌。
空間尺寸:長5.93m*寬5.7m
資金投入:工程投入總造價:80萬,包含丹麥丹拿旗艦7.2.4全景聲影院系統,英國瑪田、丹麥達尼 4.1聲道KTV系統,智能家居系統,空間聲學、光學處理裝修系統。

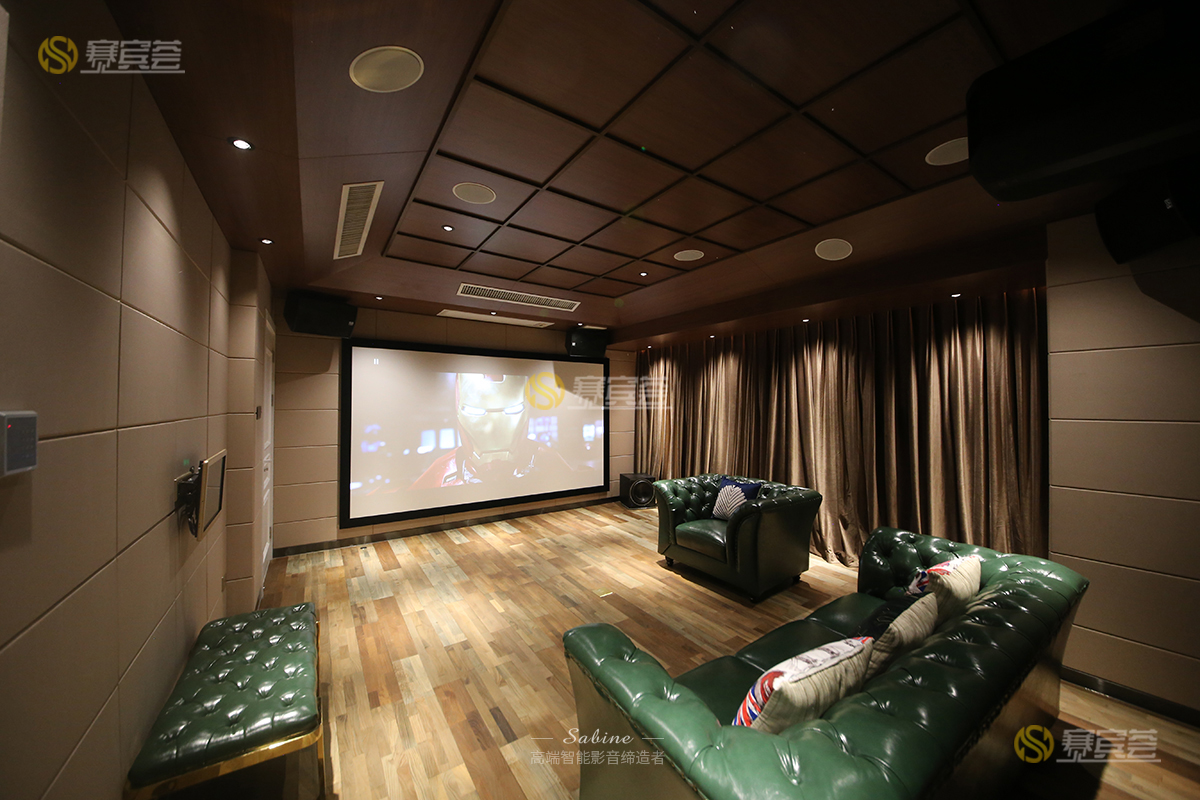

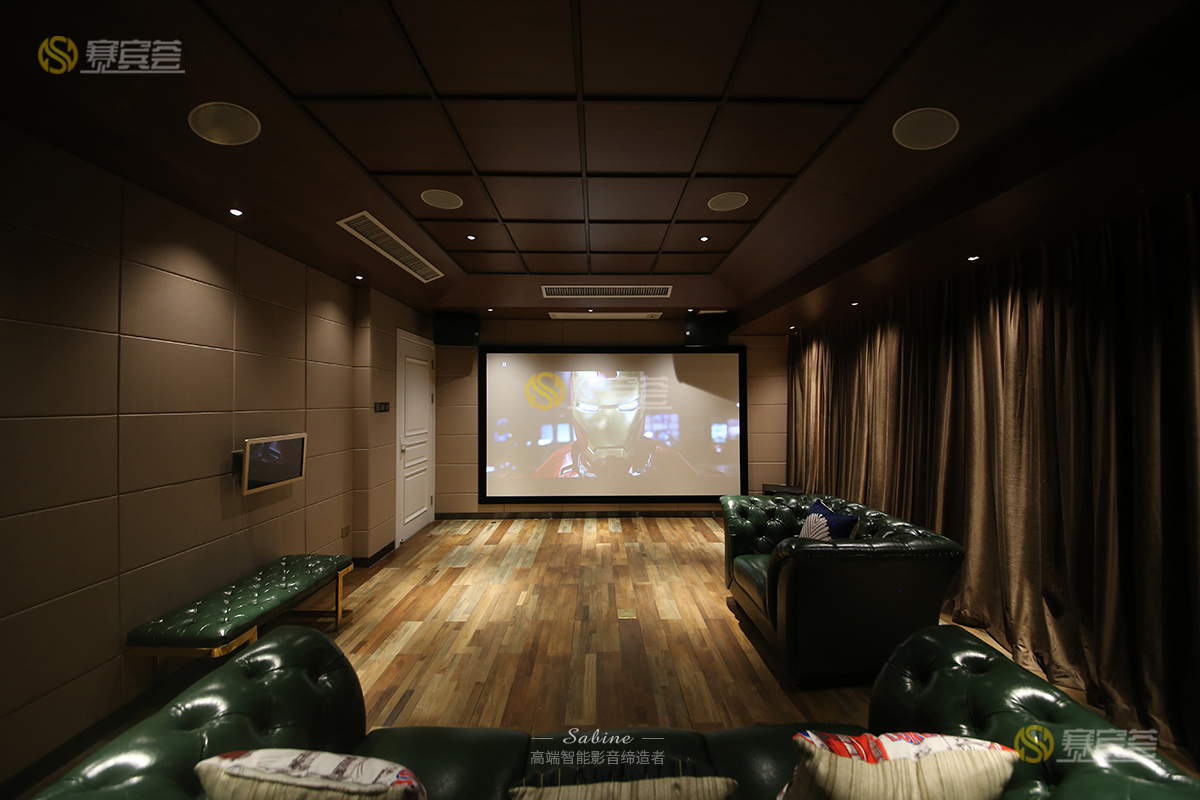

影音室前方實景
項目類別:定制類型多功能智能家庭影院
丹麥原裝進口丹拿7.2.4杜比全景聲影院系統
丹麥Dynaudio IP24 主音箱*4只
丹麥Dynaudio IP24中置音箱*2只
丹麥Dynaudio IC17 環繞音箱*4只
丹麥Dynaudio IP17 全景聲天花音箱*4只
美國SVS PC4000低音炮*1臺
丹麥DALI K-14F低音炮*1臺
美國INTEGRA DHC-80.6 AV功放*1臺
Extra-Terresial 后級功放*2臺
優視加 U6 4K原盤越獄版藍光機*1臺
JVC DLA-N6BC 投影機*1臺
美國Onesuto 150cun 4K增益1.8透聲幕*1套
英國瑪田 Martin Audio 4.1 KTV系統
英國Martin Audio Beatline10 KTV音箱*4只
丹麥DALI K-14F低音炮*1臺
Vinal V5前級效果器*1臺
Marklin DD3000后級功放*2臺
視易 8T全高清點歌機*套
視易 22寸觸摸屏*1套
C4 MS-802B電源管理器*1臺
舒爾shure麥克風*3支
美國Control4影院智能系統
Control4 EA-3智能中控*1套

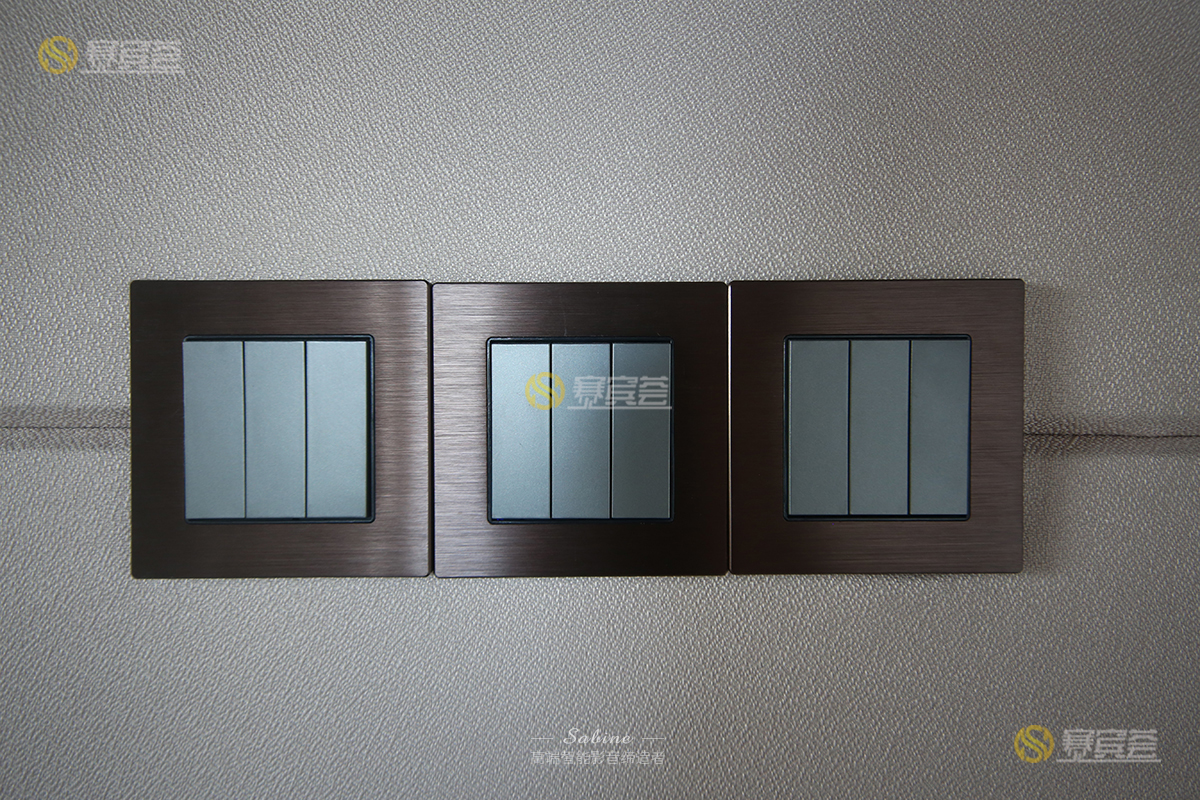

Control4 歐規 智能燈光面板*3個
設計師:李智達
曾獲多項平面設計獎項,所專所長室內空間設計,對新中式空間設計有獨到見解,從事影音智能行業四年,個人愛好研究各類影音產品,喜歡探索新鮮事物,對待工作熱情負責。
音響系統工程、調音師:蔣煥
有專業音響調音師資格證書,有五年以上相關行業工作經驗,CEDIA 和 HAA認證工程師, 擔任多個大型演出活動,固定安裝的技術支持及音響系統調試,有多場中小型私家影院實操案例經驗,熟悉運用聲學空間,專業無線傳聲系統、數字調音臺、均衡器、數字效果器、壓縮限幅器、激勵器、分頻器、反饋抑制器、網絡化數字處理器及劇場、劇院多功能廳的音響系統設計構建。規范使用聲學知識、音響技術知識;對功放、耳機、音響調試,專業有獨到見解。
工程監理:郭生鋒
個人所專所長智能家居、弱電、強電及安防監控;擅長私人影院、背景音樂的整體解決方案,從事影音智能行業十年,擁有專業扎實的智能家居功底,秉承嚴謹細致的工作態度,認真負責的處事方式,對待客戶細心耐心,事無巨細要求盡善盡美,經手打造智能影院超百間。
構建過程
在收到影音的需求后,我們首先去業主住宅,經過實際上門勘查,現場測量,合理分析布局,規劃思路,一對一專業定制,出具影音室效果圖、原始建筑測量圖、結構改造圖 、平面布局圖、讓家庭影院躍然紙上!
出具圖紙
對于業主交給我們的空洞的原始結構空間,我們首先測量這個房間存在的駐波問題,因?yàn)轳v波是影音房的大敵,音響空間內的駐波不僅會發生在平行墻面上,也會發生在對角線的長度上。駐波并不是只有單一頻率,無法以某種設施去準確的抵消,駐波的能量很強,通常會比正常影音聲樂高出十幾dB。所以,處理音響空間內所產生的駐波是非常復雜的且解決駐波問題十分棘手。
影音室駐波分析
我們?cè)O(shè)計師經過專業測量,使用重置影音房空間的方法,來規避駐波弊端,然后再經過計算所得合理擺放器材位置,使得原本駐波強度大,低頻混響時間過長,產生的隆隆雜音,得到了有效規避,即使是空洞的空間,使用拍手動作來做示范,前后相差對比駐波區別明顯,經過改善的空間,聲音更純粹。
音箱定位
天花隔音減震處理:影音室的另一基層處理--隔音減震處理,首先就是避免擾民。我們對整個空間做了聲學裝修處理,選擇減震器安裝于天花板上,來起到天花吊頂?shù)臏p震。

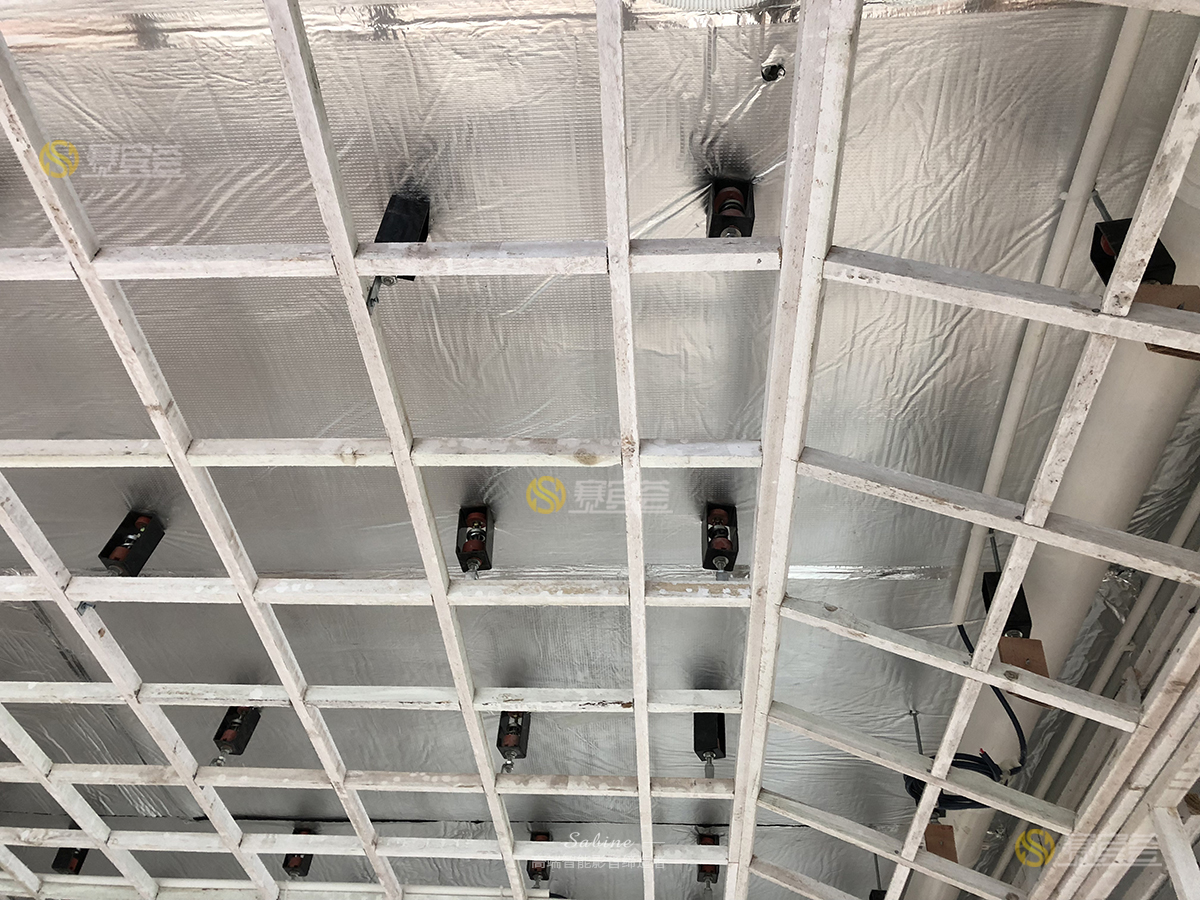

減震器安裝
天花隔音減震處理
墻身隔音減震處理:墻面打上木龍骨并填充吸音棉,墻體內填入鋁箔隔音材料,用電鉆開孔并安裝平頭自攻螺釘封上隔音板,在隔音板之間留3mm縫隙填上密封膠,再?gòu)?fù)合一層九厘板,多層復合結構,減震隔音,裝上外飾面。
墻身減震隔音處理
完成后的外飾面
地面隔音減震處理:由于業主樓層較高,為做到不影響樓下鄰居,地面的減震隔音尤為重要,地面減震隔音處理也同時采用多層復合,首先于水泥磚上鋪設減震墊,之后安裝減震磚,以起到架空隔斷聲音傳播途徑的作用,然后安裝隔音板,在架空的減震磚與隔音板中間填入吸音棉,每塊隔音板留縫隙打上填縫膠,再在隔音板上涂上防水層,復合一層水泥沙漿找平,鋪上木地板。
地面處理減震隔音處理
完成后的地面效果
然后就是避免外部噪聲干擾,業主項目處在鬧市區,目前的房屋建筑,除了240mm混凝土實心磚墻隔音量可以達到50dB左右,普通泡沫磚空心磚等甚至很難達到40dB,為了達到專業影院的聲場避外噪音,我們采用雙層玻璃窗戶,雙層絲絨布藝窗簾,為噪音隔絕打上雙層保障,有效隔離外界聲音的滋擾,關上窗戶關閉窗簾,經過處理后的空間外界噪音被規避,完全滿足觀影體驗。

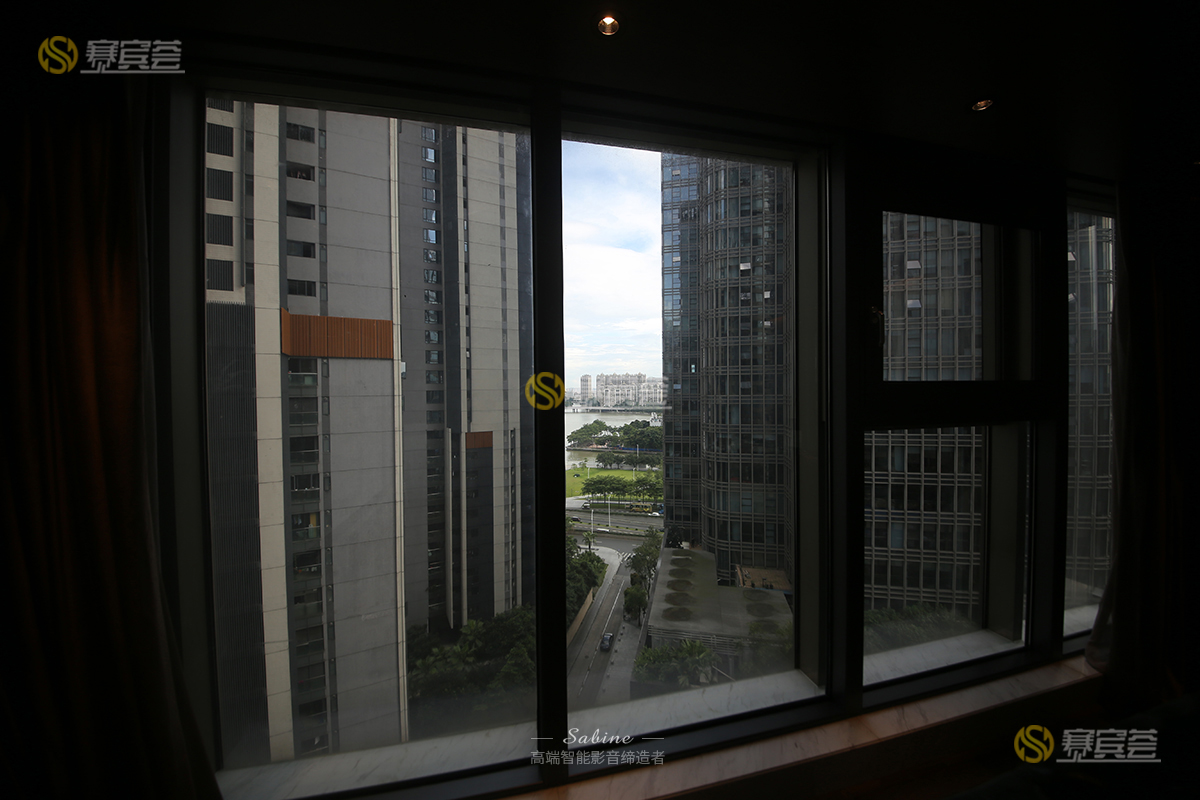

雙層隔音玻璃
厚雙層窗簾
經測量,影音的有效隔音處理達到42dB,完全滿足家庭影院需求,拒絕擾民。

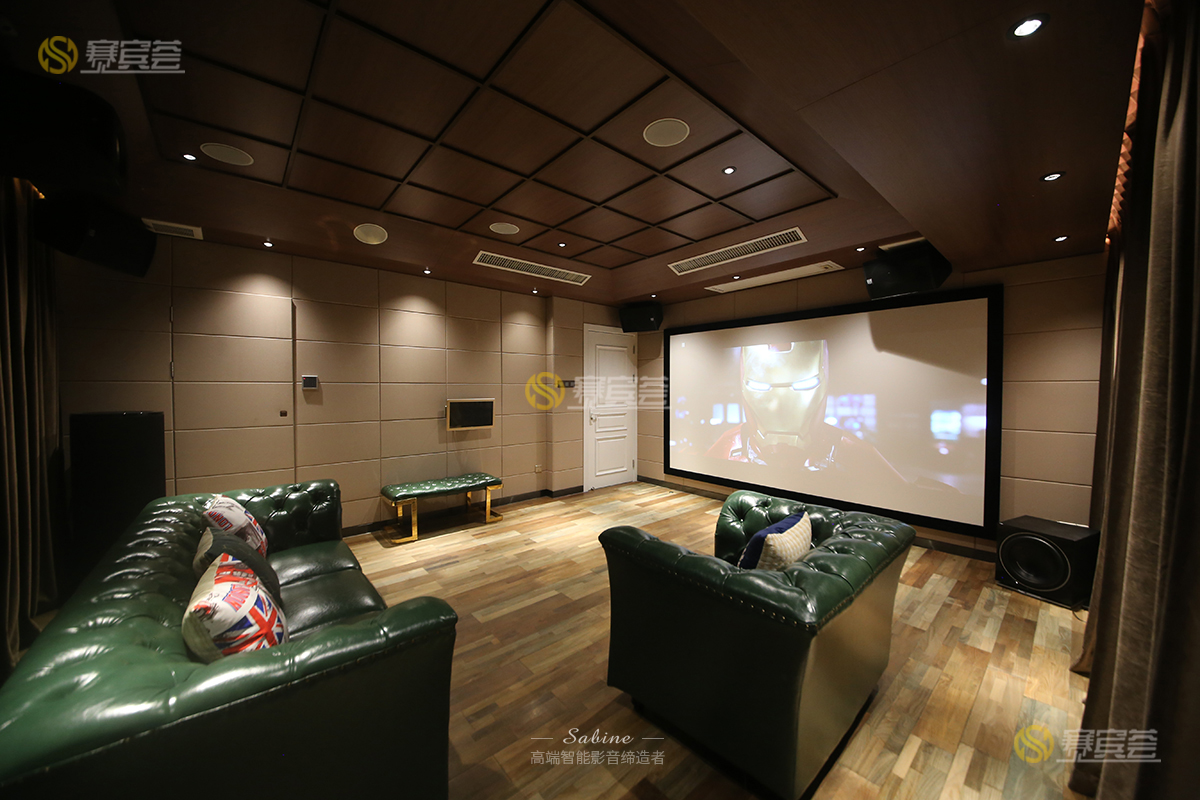

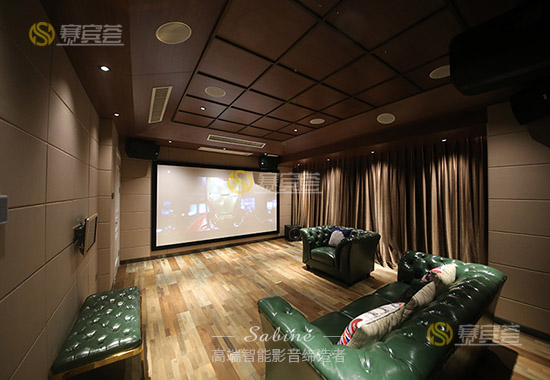

成品實景圖
老板親自監工
做好聲場的基礎裝修構建后,按照之前專業的測量音響定位,提前在墻體預埋線材,根據丹麥丹拿Dynaudio IP24(6只,4主音箱,2中置)定制背箱開孔位,提前開好開孔尺寸,超薄開孔尺寸252*351mm,完美入墻。完全按照定制安裝,精致入細絲毫合理。蓋上丹拿箱體蓋板,外觀精美絕倫,絲毫不占空間。

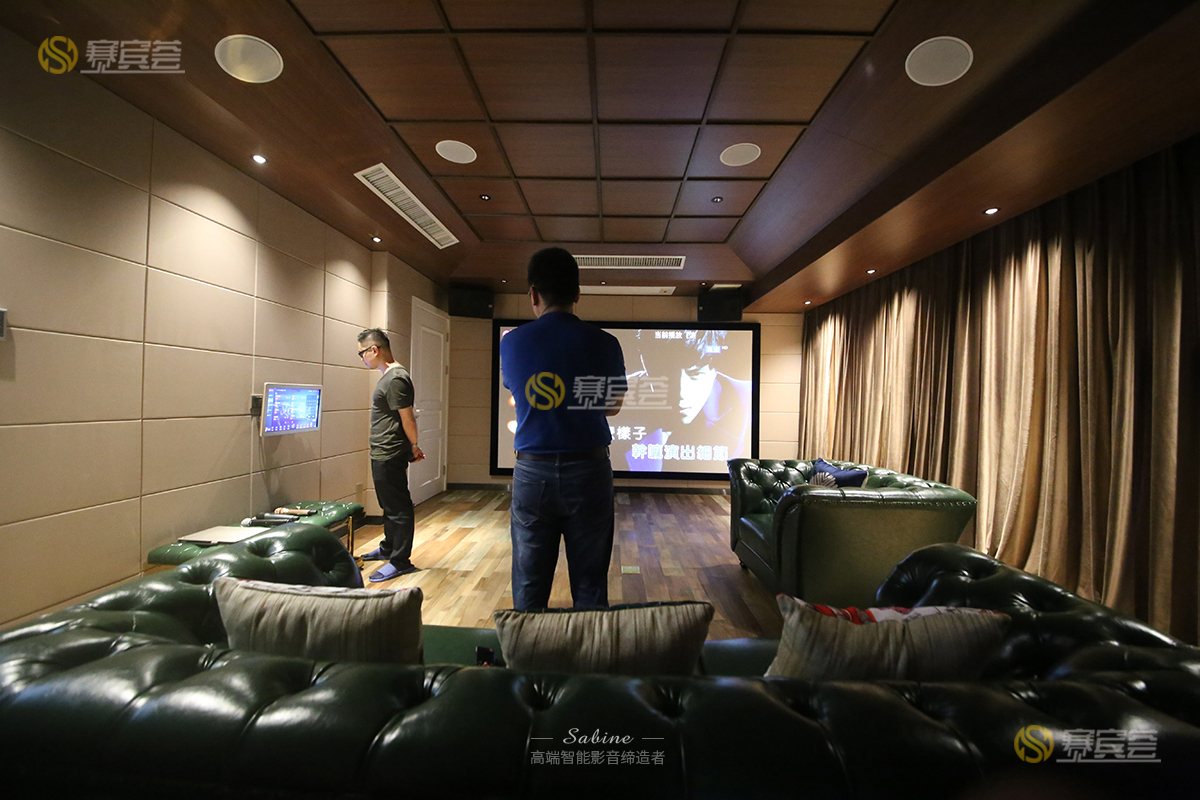

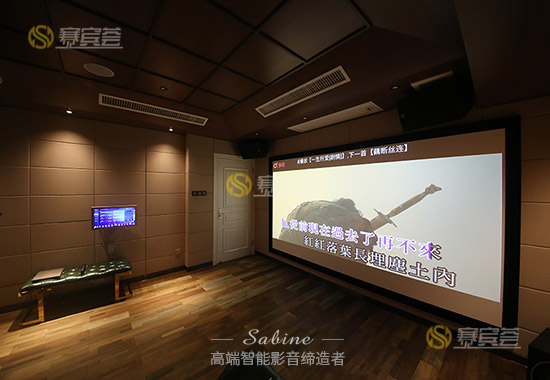

經過專業細致的調音師幾次測量調試,客戶現場試音,專業的聲學空間,配合瑪田音響,真正實現高音準、低音甜、全面超越商業KTV的效果,讓業主贊不絕口,甚至要求加上調音師的微信,以便交流。
定制安裝的過程
6只主音箱隱藏在幕布后方,體驗者只聞其聲不見其形,感受美妙的定制安裝之旅。
主音箱隱藏
丹麥丹拿Dynaudio IP24,外形雖小巧但擁有丹拿真正的技術和先進的入墻式框架結構以及丹拿性能, 使用了較大的低音/中音單元,其輕質音盆材料采用鎂硅酸鹽聚合物(MSP),其外形經過優化以確保理想的聲頻散,較大但極其輕盈的音線圈,配上強勁的磁鐵系統提供準確的控制和深沉的低音頻響應。特殊涂層軟球頂高音單元再現高音區域,即便在頻率或聲壓非常高的時候,仍然保持不產生失真,高音單元水平可進行三級調節,完美適應房間,分頻器擁有精選元件,確保均衡勻稱的聲音。IP24 提供定制安裝市場上迄今先進優質的揚聲器結構。

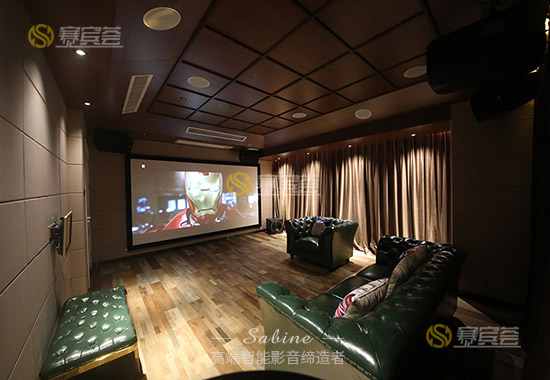

完成效果
負責全景聲場(環繞及天花音效),配置方案是丹麥原裝進口丹拿Dynaudio IC17 8只高性能型號、頂棚內置式定制音箱(4環繞、4全景聲)。

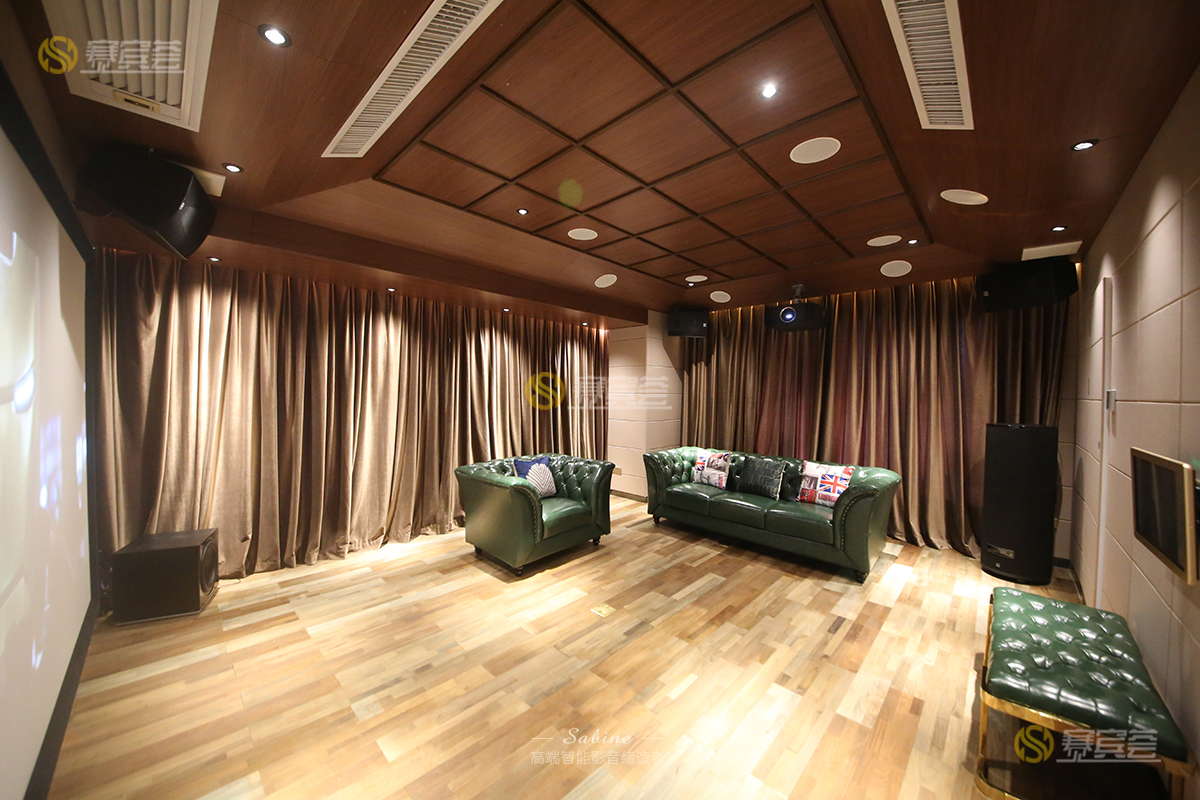

后立面效果圖
IC17 中音/低音單元配備了丹拿特有的 MSP (硅酸鎂鹽聚合物) ,數值6.5" 音盆膜和直徑 75 mm 鋁線音圈,可確保深頻率的真實再現。IC17有擔任主聲道揚聲器的卓越表現,這里用作隱形的環繞揚聲器, 丹拿音質表現綽綽有余。
實景完成后
低音配置:影音論壇有句話,沒玩過SVS瓦斯罐,別說你懂低音炮!“瓦斯罐”,實際是美國低音炮王SVS的知名產品PC系列的別稱。修長優雅的身段,個性化圓筒立式造型,在一眾千篇一律的低音炮產品中辨識度極高,成為高端家庭影院必點的低音炮產品。SVS迄今為止開發的復雜的圓柱低音炮。
低音炮王
PC-4000功能強大的放大器和驅動器與先進的DSP技術相結合,360度四周圍擴散,讓聲波不存在方向性,讓低音炮在家庭影院中消失,只問滾滾低頻量感,而不會察覺具體的位置。同時,低頻在對地面擴散的時候,經過地面反射朝四周擴散,增強了低頻的能量感,讓本來就具有力度的大炮更具能量。標配SoundPath重低音隔離系統,可提供更清晰的低音效果,增加清晰度和更多沖擊力。特別設計的彈性腳,可減少房間內的噪音,既能提高整個低音的音質表現,讓低頻更緊密更清晰,又能減少了地板和墻壁的振動,以免過多的剛性接觸從而影響其他的住戶。
低音炮王
配置方案中的AV功放,美國Integra在美國的家庭影院定制安裝市場中,憑借出色的定制安裝特性與不俗的性能而深受用戶的喜愛。旗艦級型號DHC-80.6前級處理器,是一款11.2聲道的前級處理器,也就是說高能夠建立一套7.2.4或9.2.2的Dolby Atmos系統,全面超越滿足家庭環境與影音愛好者的需求。兼具THX Select2 Plus認證與ISFccc認證,具有豐富的音視頻調校功能,同時配合AccuEQ房間聲學矯正系統,可以更加輕松地實現智能控制。在音頻解碼方面,配合雙32bit DSP處理器,輕松支持絕大部分的環繞聲音頻格式處理。控制方面則是DHC-80.6的強項,不僅可以通過各種各樣的智能移動設備進行操控,還具有眾多用于智能集成中控系統的傳輸端子,實現全宅智能化的影音控制。
影院功放
對于熱衷于搗鼓家庭影院的業主來說,在選擇影院系統功放系統時會熱衷于前、后級分離的功放。因?yàn)楹喜⑹焦Ψ诺脑O(shè)計難免會產生一些干擾,影響到細節的表現從而讓自己的的觀影效果打了折扣。所以業主提議,采用分體式設計,一個純前級系統或是純后級系統,我們表示贊同,因?yàn)榍昂蠹?jí)功放分開能讓我們擁有更大的搭配自由度。
美國Extra-Terresial純后級放大器ET-G073(方案中2臺),體型較小,能力不容小看。拉絲的面板配上磨砂的字體摸上去很有手感。銘牌頂上一個小巧的STANDBY開關按鈕以及一條凹陷進去的橫條讓整臺ET-G073略顯沉穩。力求讓使用者在搭建影院系統時獲得更加充足的動力,同時能夠搭配不同前級的使用自由度,使用彈性更強。
影院后級
投影機使用世界金字塔高端品牌JVC,旗下產品線豐富多樣。項目中選擇4K規格高解像全玻璃鏡頭組DLA-N6BC,HDR高動態范圍內容,600,000:1動態對比度,60,000:1原生對比度,
全新開發真實影像還原數字驅動LSI,17片15組全玻璃鏡片組有效抑制色散及溢色,全新HDR自動色調配對,不管是對焦、變焦、液晶面板對齊和微調,都可以用遙控完成,黑色非常純正,并且暗部層次清晰可見,不管是亮度、色彩還是銳度,包括膠片感,這一臺N6BC都能提供震驚的色彩準確度和畫面表現。尤其是SDR下面,基本上是監視器級別的水準,全面超過同價位的其他對手,畫面報銷令業主都非常滿意。

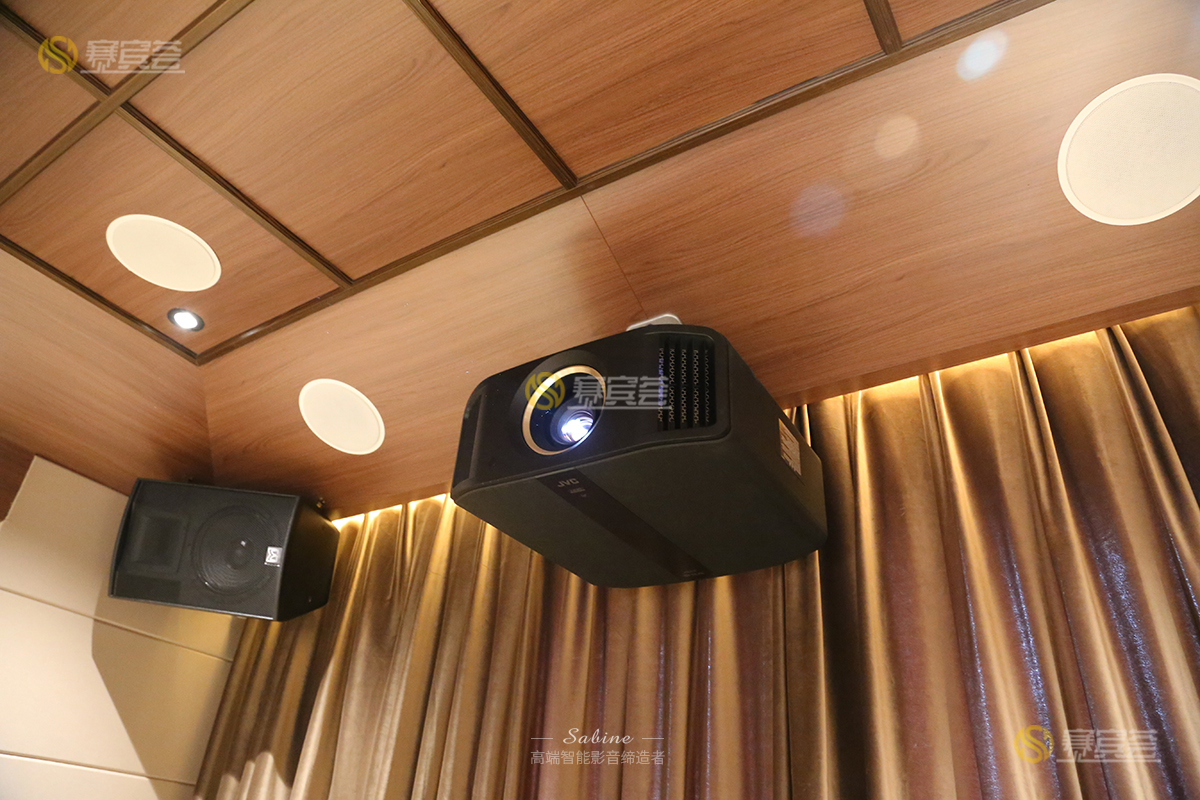

4K投影機
玻璃鏡頭極大提升圖像清晰度、透光率,色彩和對焦都很準確,同時耐高溫,性能更穩定。但是由于玻璃鏡頭生產難度大,成本高昂。特別是按照鏡頭口徑來區分,鏡頭口徑越大,越是昂貴。所以,大口徑的玻璃鏡頭,只有高端投影機才會配置。
JVC作為家用投影機的高端品牌,產品的強悍性能、精良做工,一直受到行業專家及影音愛好者的高度認可。JVC高端家用投影機投影對焦準確、畫面通透立體,富有層次,使影像栩栩如生,創造難以置信的臨場感。
投影機投射真實畫面感
唱歌系統我們首推英國瑪田方案,正是因?yàn)槠放圃鷮?shí)的影響力以及業主的高端追求,這個音箱、設計,世界知名音響品牌之一深受用戶好評.產品外型設計獨特美觀,木制外箱保留原有的自然音質。
型號Beatline10是英國原裝進口全頻音箱,專為中國龐大的高端影音定制而設計的專業揚聲器系統,適用于多功能影音室、KTV娛樂空間、專業練歌房,聲音表現:低音雄渾,人聲部分表現突出,房間的氛圍感,在試唱后,全面滿足業主對于演唱的定位和要求。

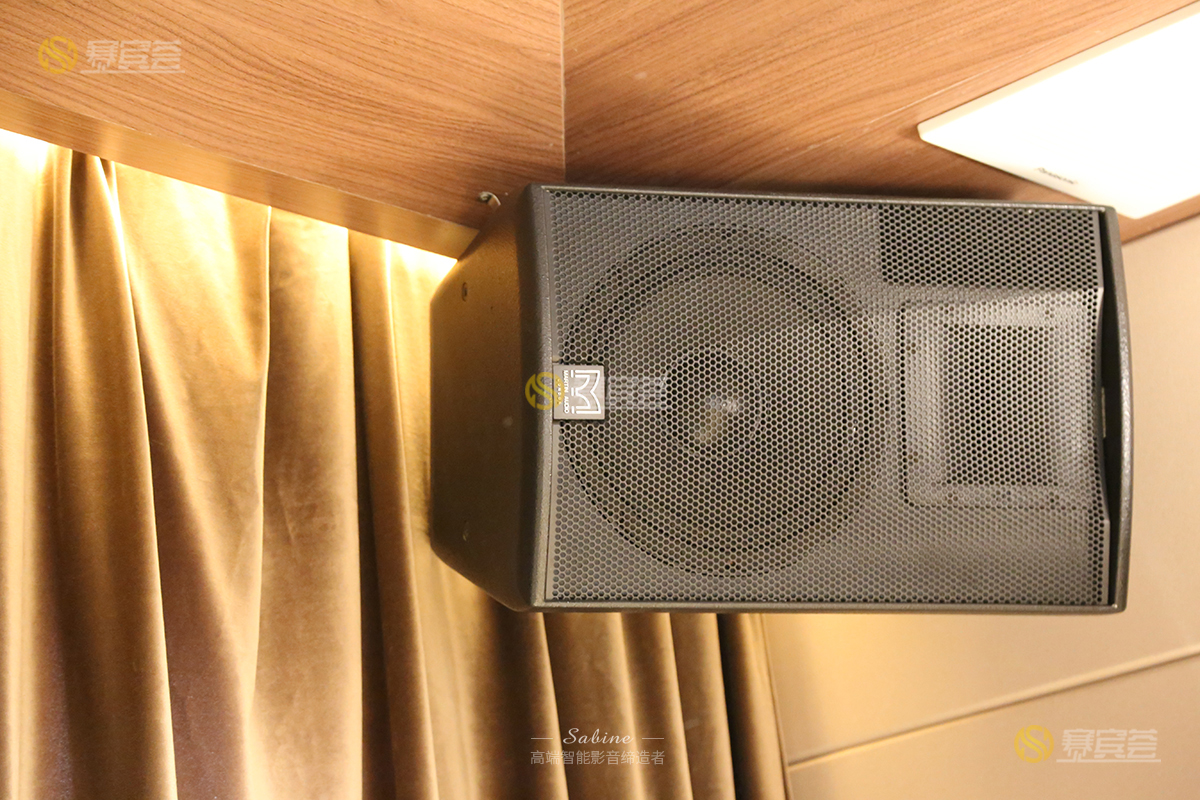

K房音箱
瑪田音響

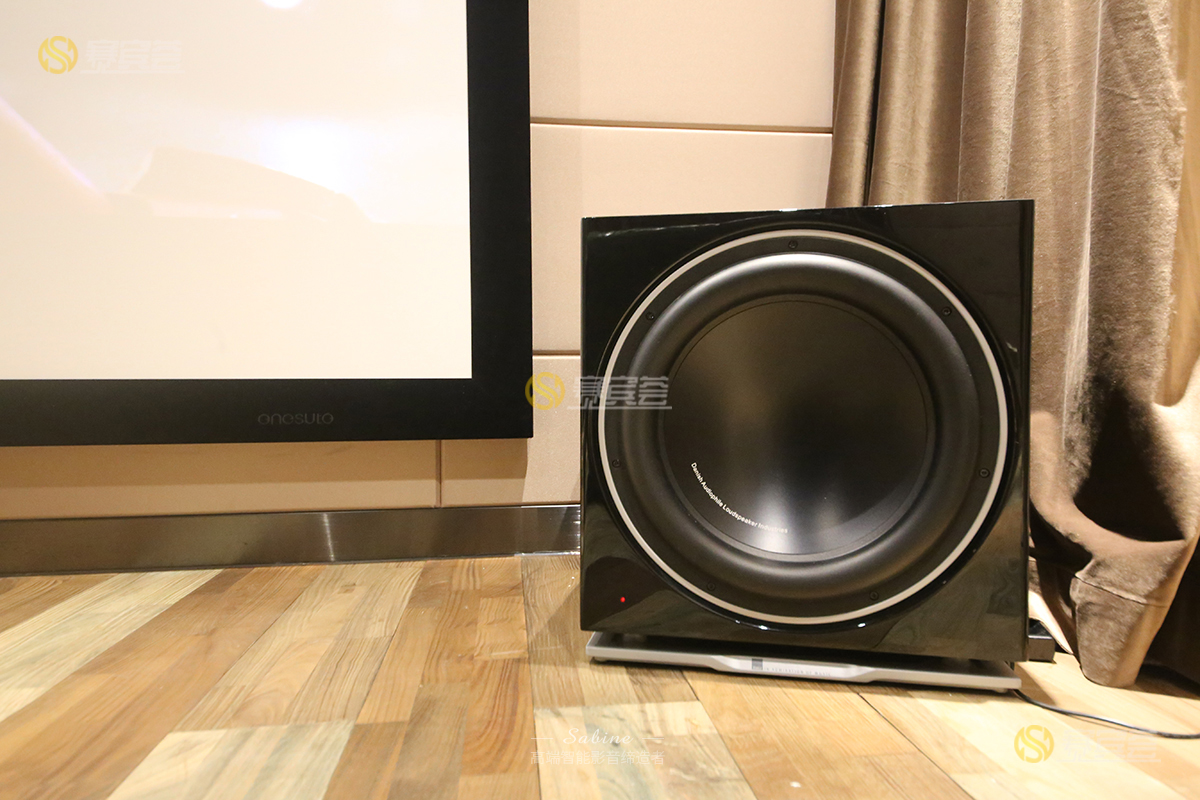

KTV系統瑪田Martin audio音響搭配達尼DALI SUB K-14 F低音炮,匠心獨具的14寸鋁制長沖程低音炮以低音單元為核心,搭配500瓦D類功放,強勁的功率和精準的控制還原音質本色,讓音樂更優美,盡情體驗排山倒海般的重低音震撼體驗!讓立體聲音樂震撼整個房間,打造身臨其境的傳神音樂音效!
K房低音炮
完成后的影音室,為使業主享受完美個性化智能生活體驗,然后我們加入了美國Control4個性化智能家居解決方案元素,通過簡單明了的智能影音中控,使用墻面智能控制面板或隨身移動APP,即可實現智能聯動,步入影院,燈光便跟隨腳步一路“伺候”,一鍵式開啟影院觀影或一鍵式打開KTV直接嗨歌,免除老舊式固步自封一個個機器去打開的步驟,只需輕觸一個面板,便可控制獨立分區燈光,隨著輕觸面板的開啟,讓窗簾緩緩打開或合閉,享受“懶人“式的高效率智能生活方式,同時燈光通過劇情演繹高潮而推波助瀾,為生活帶來更多舒適、方便和安全,輕松豐富業主的個人與家庭生活。
智能主機

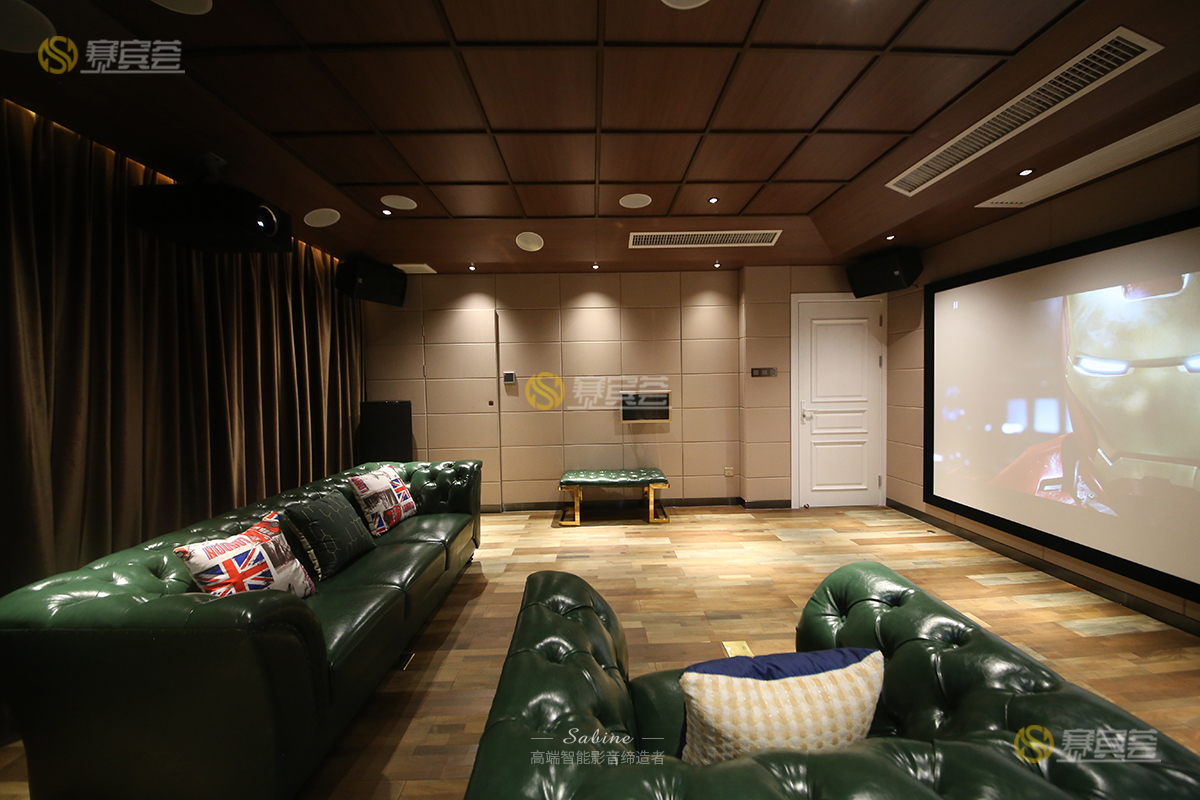

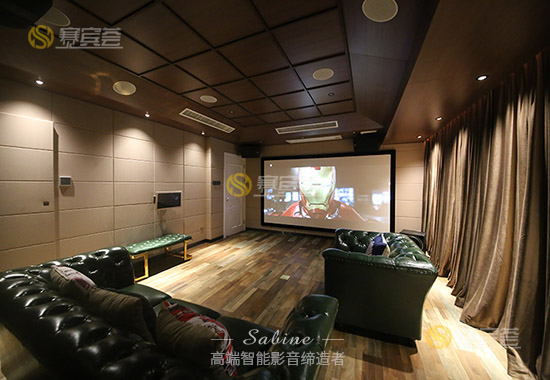

風格整體
影音室整體風格典雅大氣,以暖黃色調做基底,讓步入影院的業主時刻有家的溫馨和舒意,選用墨綠色沙發提亮整體視覺觀感,業主由衷贊嘆裝修很合心意。
器材的加入為影音室注入靈魂,讓原本只是裝修好看的空間,變的更有活力、有人情味,使影音的觀感和體驗感同步進行。
交付完成的智能影音室,深的業主滿意,置身于影音室,業主表示迫不及待想先看一場私人專屬的影片,女主人則表示更想一展歌喉,還熱情的邀請我們一起唱幾首歌再走,放心的托付,專業的構建,用心的調試,滿意的回饋,才是整個影音室設計所獲得的尊貴心得!
