佛山大瀝.城南】智能多功能茶室影音廳：英國猛牌7.1杜比全景聲4K影院《中式簡約風》

本案 服務項目：英國猛牌杜比全景聲4K智能影院及HIFI系統+英國瑪田高端KTV娛樂系統+園林背景音樂+聲學設計

實施方類別：佛山賽賓科技影音設計公司

案例類別：定制影院

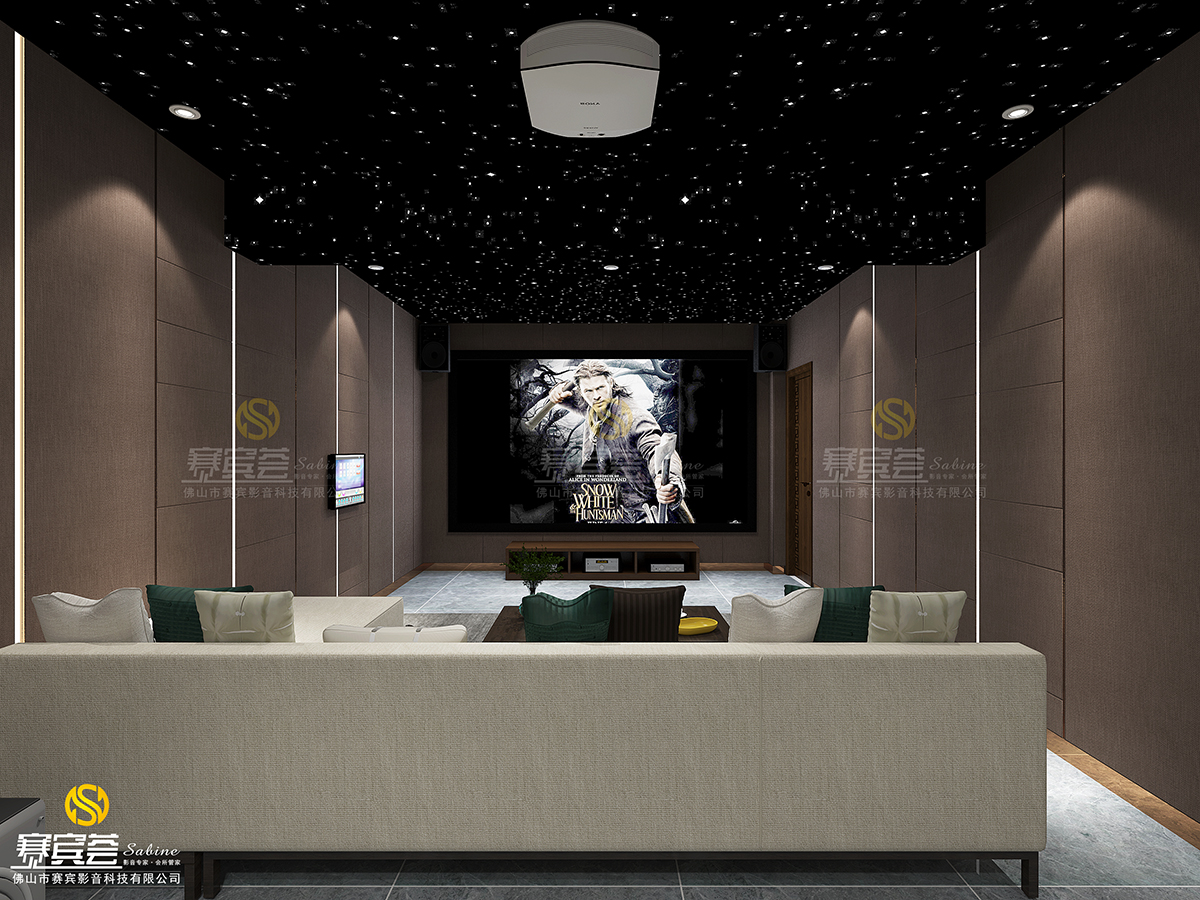

影音室效果圖

影音室效果圖

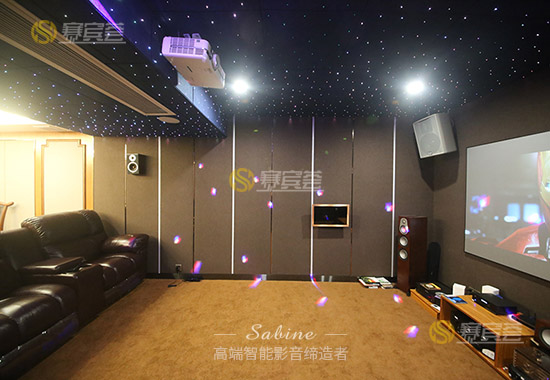

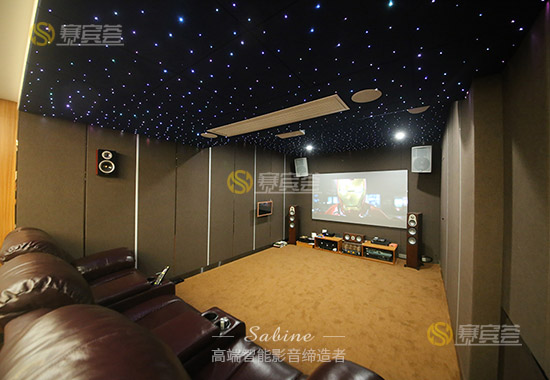

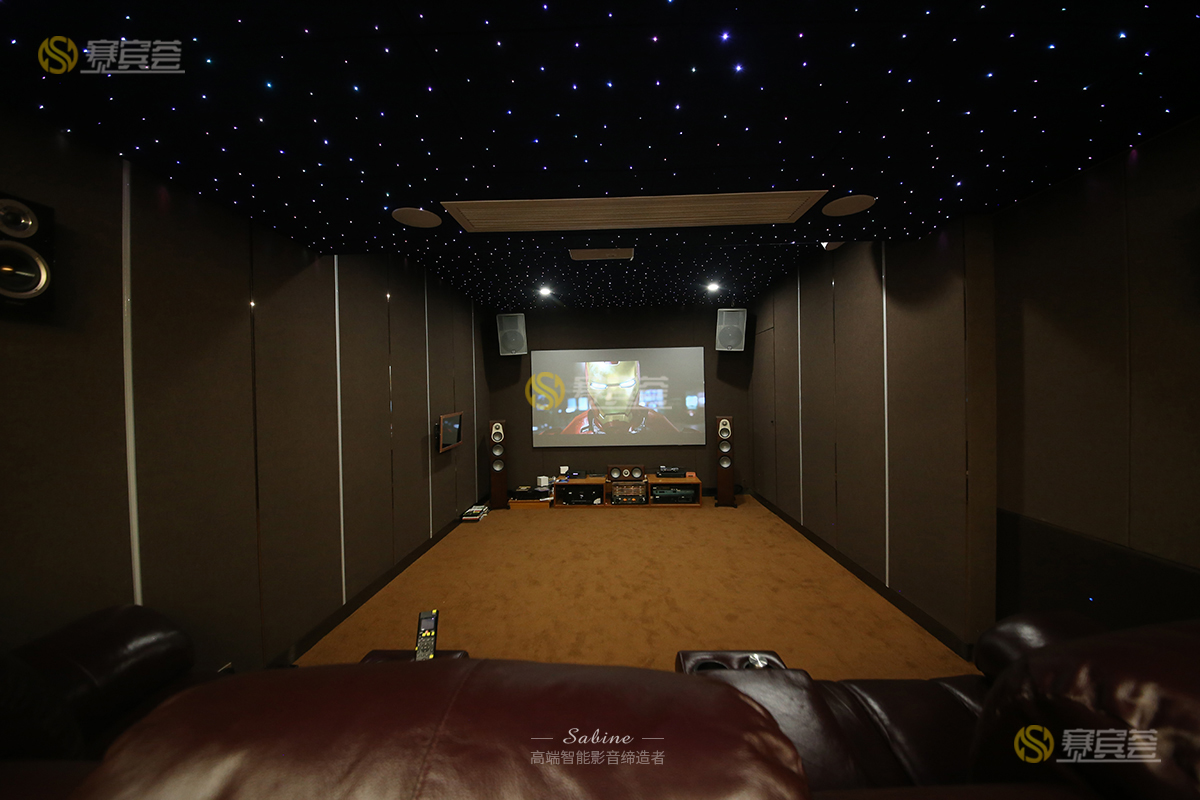

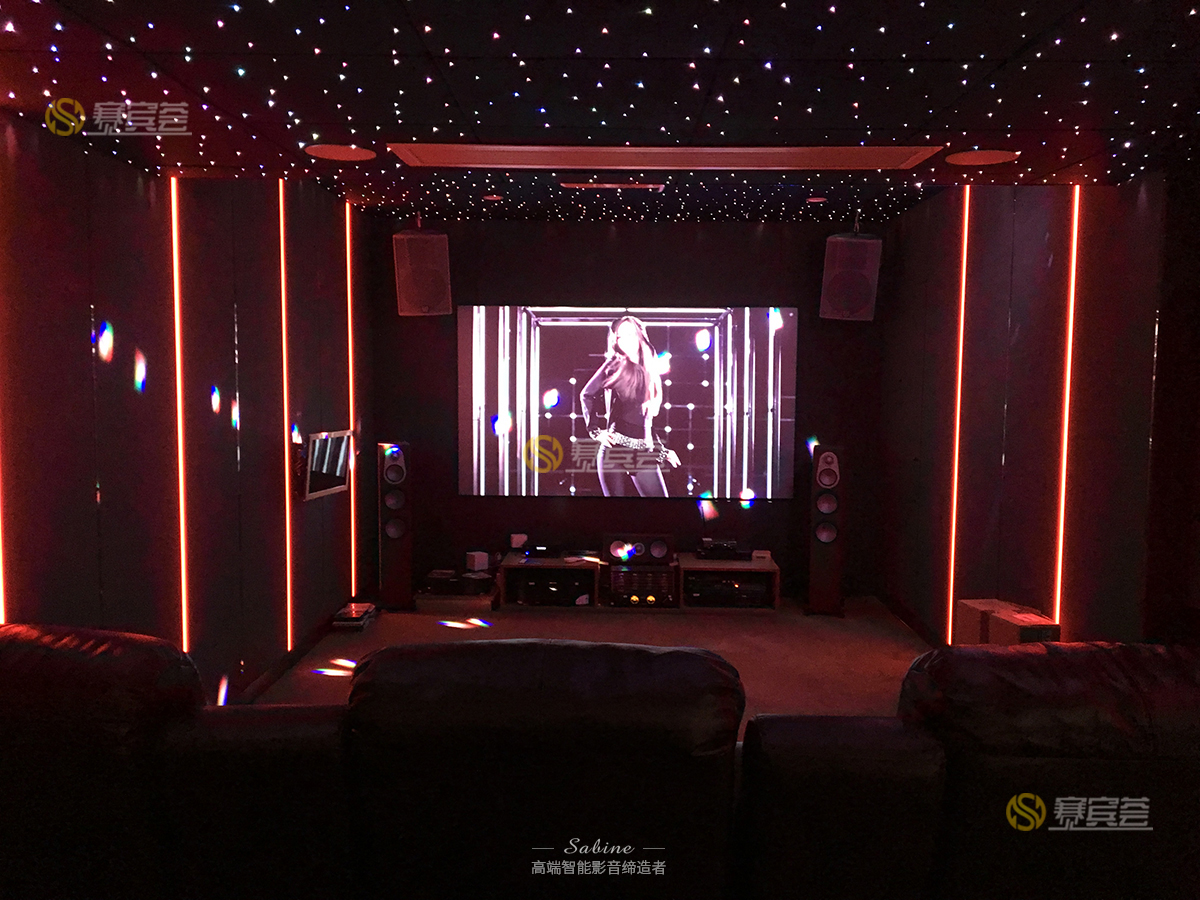

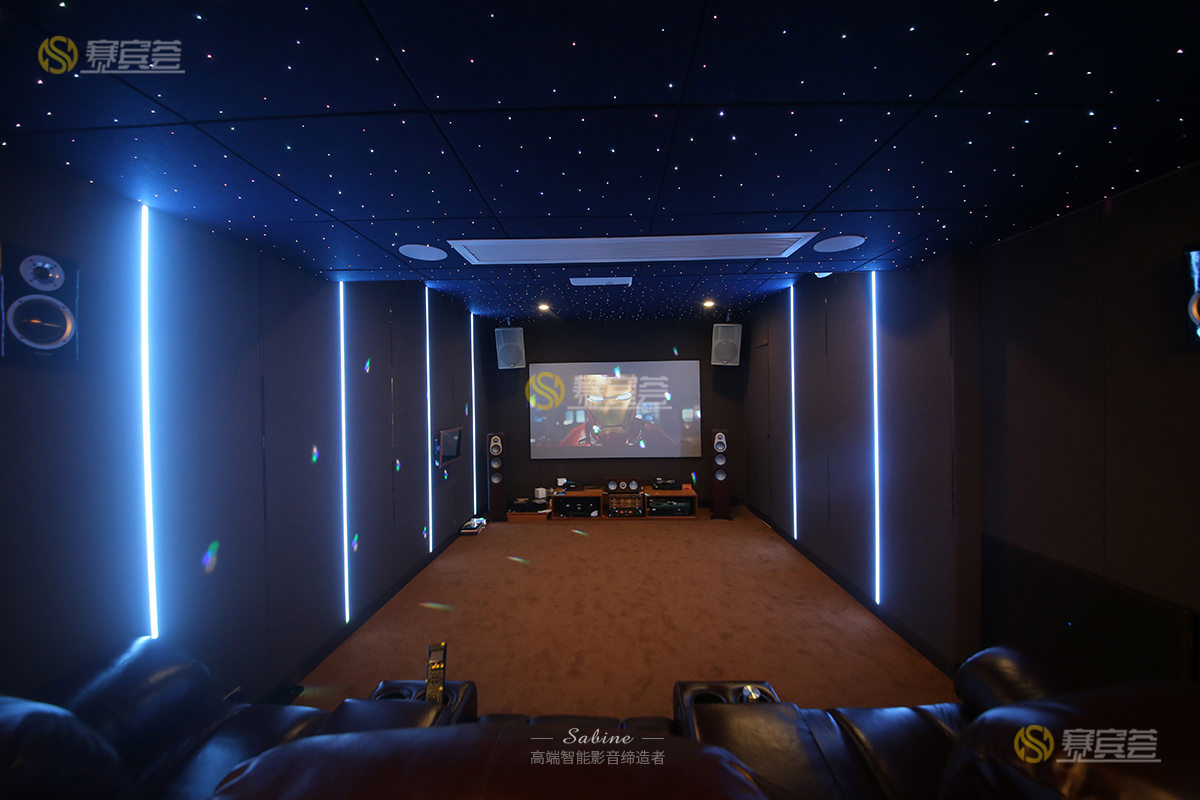

影音室實景圖

位置及周邊概括性描述：此行的品味設計，是位于佛山大瀝.城南、一棟獨棟的北歐設計小洋樓自建房，洋樓自建房總共有7層，頂樓的2層供業主自己使用，而下面5層則建成出租模式。整棟小洋樓布局方正，典雅大方，一如業主給我們的感覺，非常的沉穩有度！

資金投入：19.8萬

面積32㎡（長8.87m*寬3.6m*高2.66m）

業主述求：

接觸【大瀝城南】的業主，是在2019年底，儒雅軒昂的氣質，禮貌穩健的行為舉止，是業主給我們的印象，這也為接下來的影音室合作打開一個順利的開頭。

業主跟我們商量，想在7樓的獨立室打造一間：即能兼顧唱歌、看電影、聽HIFI音樂、又能兼顧三兩好友喝茶通用的影音廳。想在樓頂?shù)穆短炜罩谢▓@，營造藝術氛圍，展望方，聽著音樂，所以就有了接下來由“賽賓影音”設計打造的：一間茶室影音廳、一間獨立的HIFI茶室、以及一套洋溢著音樂氛圍的露天空間花園背景音樂系統。

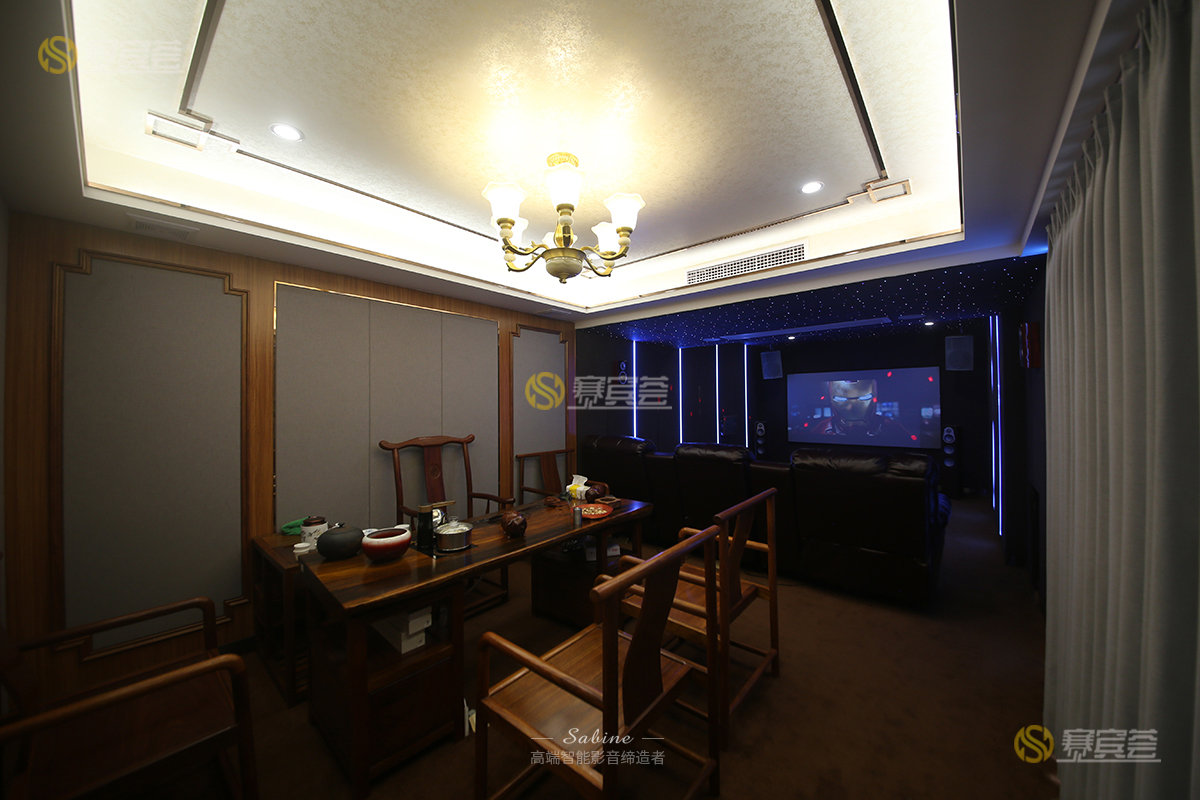

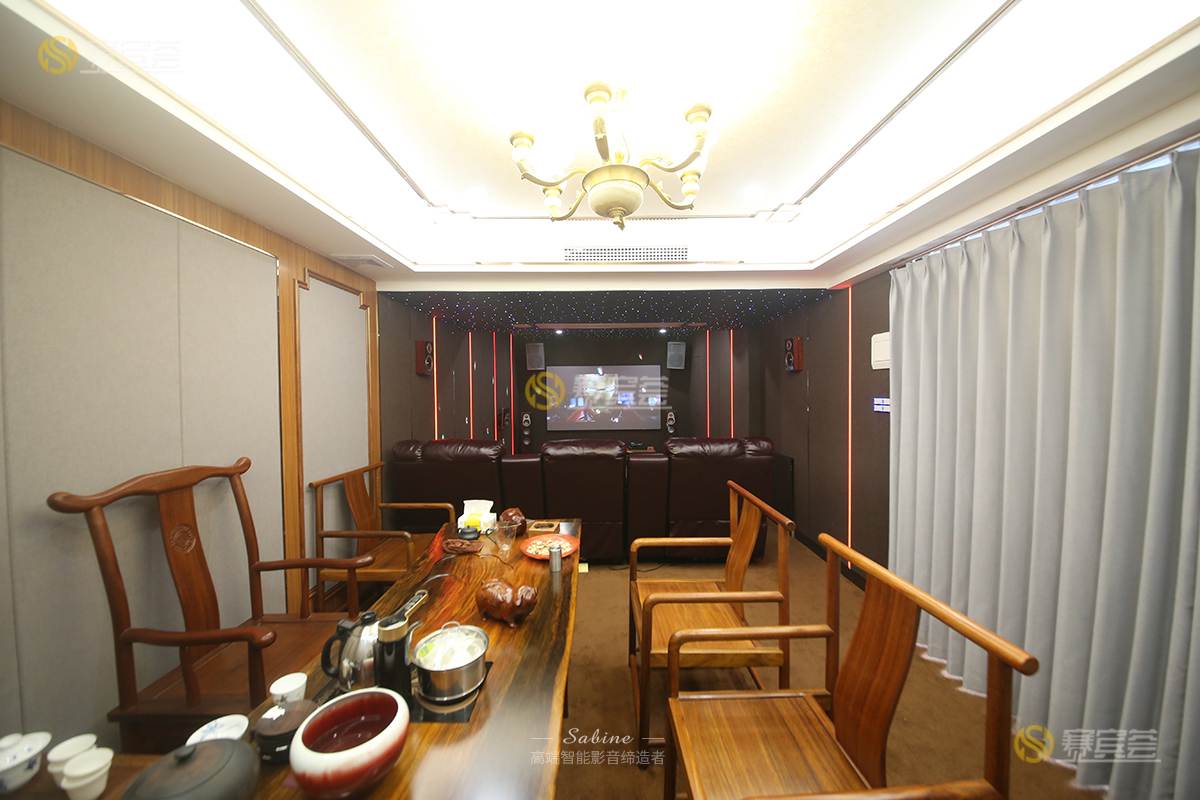

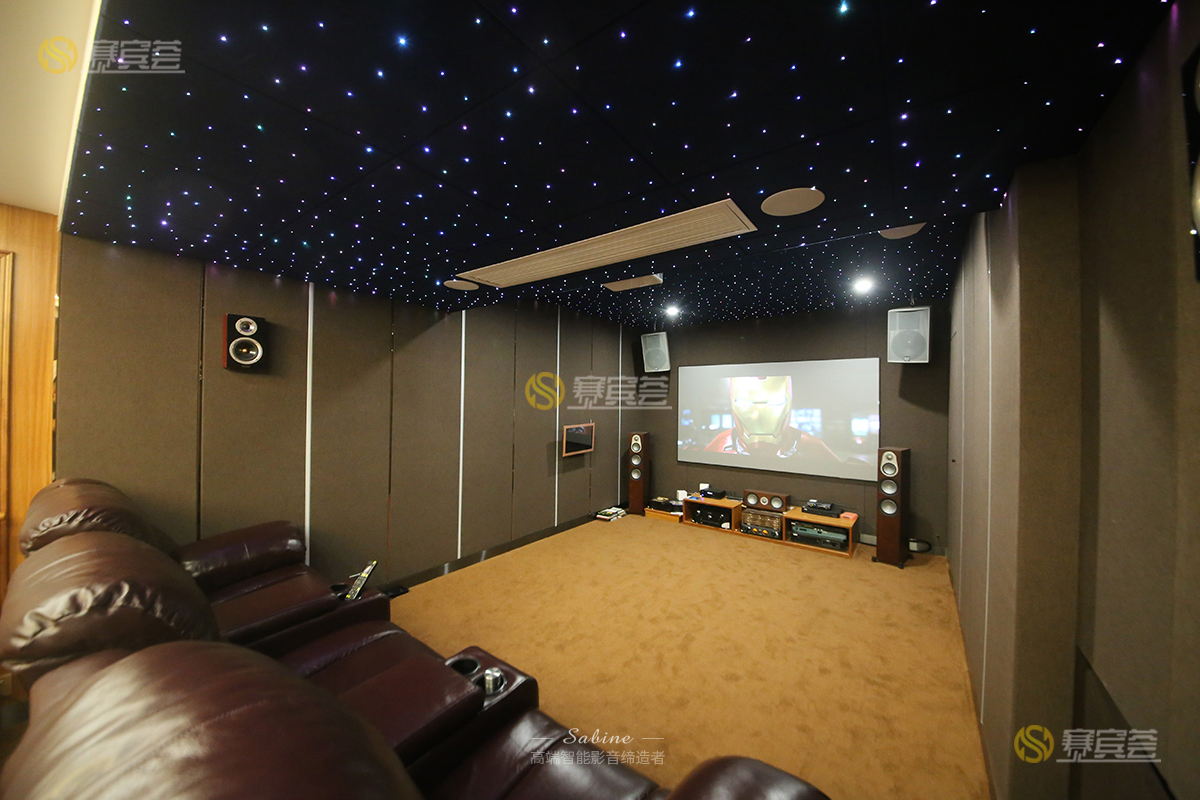

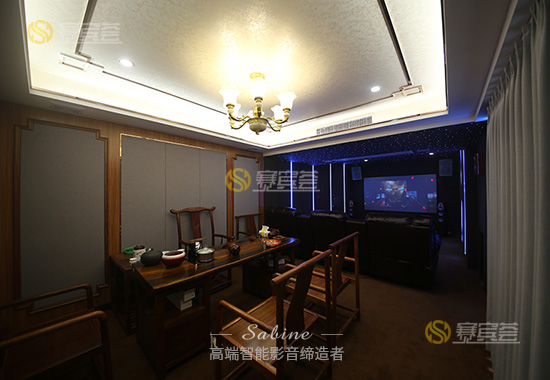

圖｜影音廳+茶室

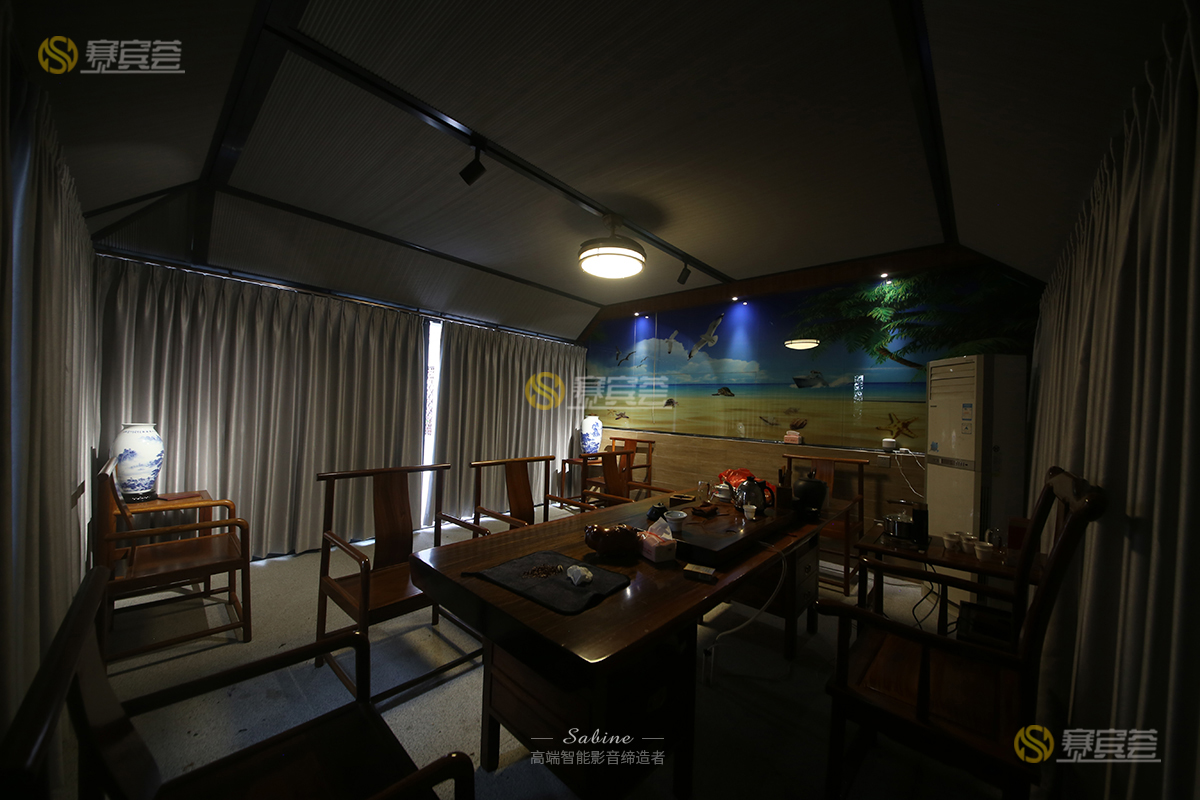

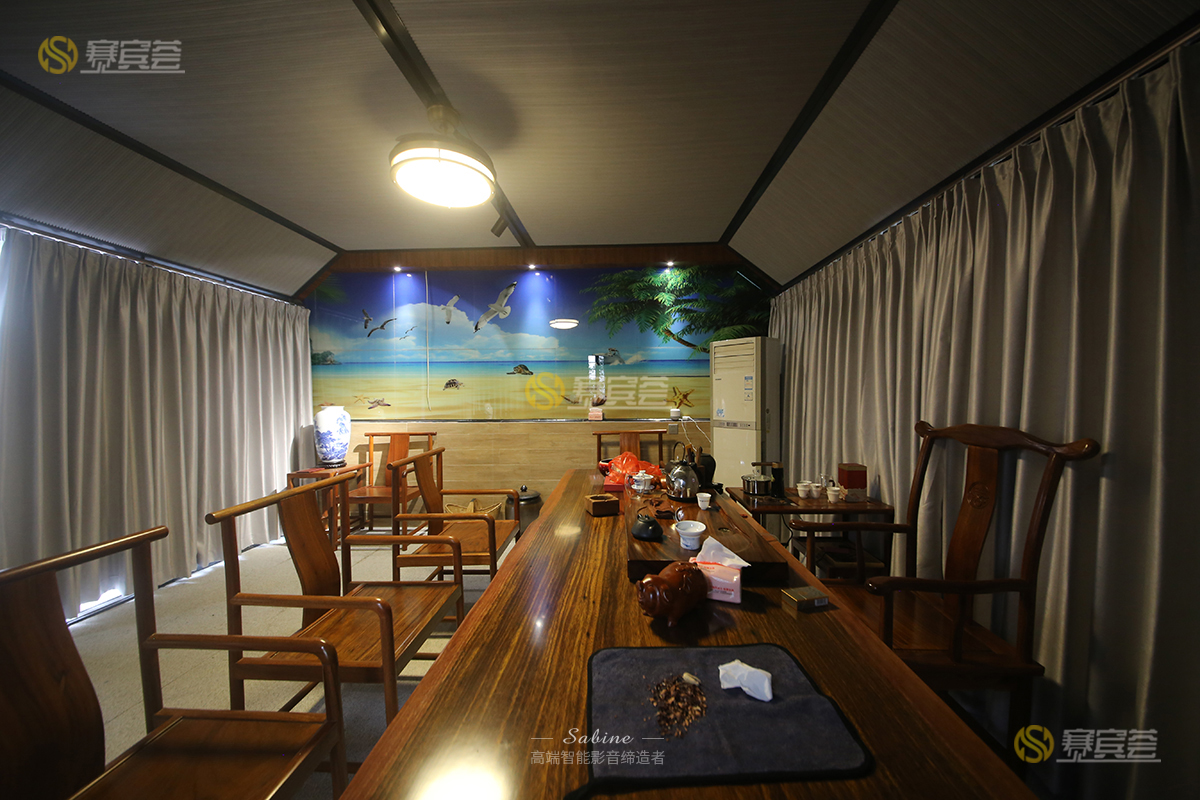

圖｜獨立HIFI茶室

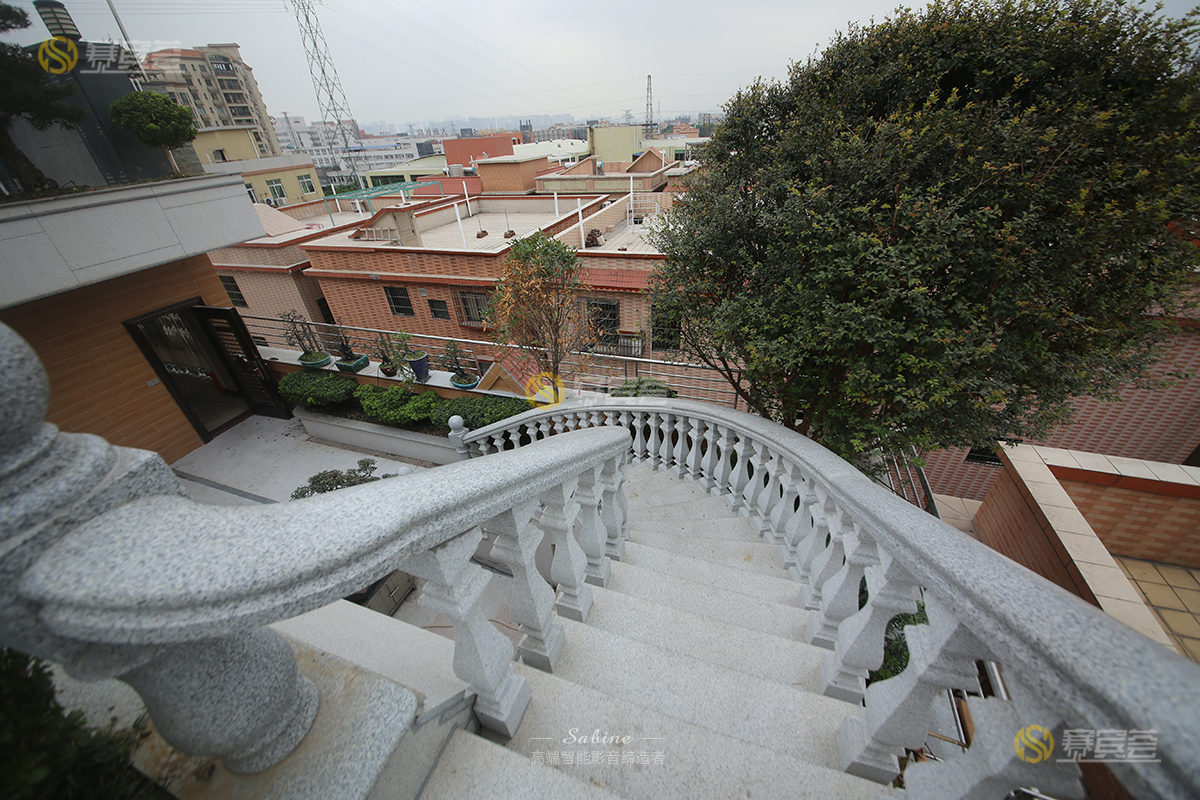

圖｜露天音樂系統

業主信息：

茶室智能多功能影音廳，是集合了喝茶和娛樂的多重功能，這也表現了業主的其一愛好，不喜歡喧鬧的生活文化，更加喜歡寧?kù)o的健康生活品質--約上三兩好友，砌上一壺冒著熱氣的普洱茶，品清雅純正的茶香氣息，喝上一口滋味濃醇回甘，洋溢在影音廳的周圍，看上一部電影，或震撼淋漓的科幻大片，或回味綿長的生活浪漫劇，這非常完美的把業主的兩大愛好融為一體，品茶看電影，愛好共英雄。

方案配置

英國猛牌7.1杜比全景聲4K影院配置

Monitor Audio Silver300主音箱*1對

Monitor Audio Silver150中置音箱*1個

Monitor Audio Bronze-FX環繞音箱*1對

Monitor Audio Pro-IC65天花全景聲音箱*2只

日本DENON SR8012 AV功放*1臺

美國SVS PB3200低音音箱*1臺

優視加 U6 4K原盤越獄版藍光播放器*1臺

Optoma RSF8255投影機*1套

美國Swein H120cun 畫框投影幕*1套

英國Martin Audio 專業KTV方案

英國Martin Audio AQ10 KTV主音箱*2只

英國MASU PK-2800 KTV功放*1臺

德國Gutin KT-520前級效果器*1臺

視易3T全高清點歌機*1套

視易22寸觸摸屏*1套

03

專業獨立茶室HIFI系統

美星MC368-BSE 膽機功放*1臺

日本馬蘭士PM6006 CD播放器*1臺

04

美國Control4影院智能系統

美國Control4 C4-EA1影院智能主機一套

美國Control4 C4-SSW240-N智能開關面板*2個

05

背景音樂方案

Yodar YO-I5背景音樂主機*1套

戶外S-300F仿真石頭音箱*1個

Yodar YO-C6102戶外壁掛音箱*3個

設計團隊

設計師兼工程監理：黃永相

從事影音智能行業十年，電器智能工程師、影音工程師 、擅長私人智能化影院設計，經手打造案例上百間。2017-2018，2018-2019連續兩年榮獲全國設計大獎：《北京.優山美地》項目獲得2017-2018年商業展示解決方案大獎，《佛山.里水棠溪》項目獲得2017-2018年綜合類家居娛樂解決方案大獎，榮獲2018-2019年度中國影音設計師二十強，案例多次本刊登在國內《影音中國》知名雜志。

工程監理：倫家健

個人所專所長智能家居、弱電、強電及安防監控；擅長私人影院、背景音樂的整體解決方案，從業三年以來，以嚴謹負責的工作態度，打造了很多專業影院案例，為用戶提供高效率的口碑影院效果，以及高褒獎的滿意度，深得業主好評。

音響系統調校工程師：蔣煥

有專業音響調音師資格證書，有五年以上相關行業工作經驗，CEDIA 和 HAA認證工程師， 擔任多個大型演出活動，固定安裝的技術支持及音響系統調試，有多場中小型私家影院實操案例經驗，熟悉運用聲學空間，專業無線傳聲系統、數字調音臺、均衡器、數字效果器、壓縮限幅器、激勵器、分頻器、反饋抑制器、網絡化數字處理器及劇場、劇院多功能廳的音響系統設計構建。規范使用聲學知識、音響技術知識；對功放、耳機、音響調試，專業有獨到見解。

智能及背景音樂調校工程師：劉洪鑌

所專所長弱電工程，電器智能相關工作經驗3年，熟練于影院施工布局，擅長私人智能化影院設計， 熟練應對各種弱電工程問題難題，樂于專研智能家居設備。

構建過程

影音廳+茶室，是在面積32㎡（長8.87m*寬3.6m*高2.66m）的第7層獨立室構建的，一邊做成影音廳，另一邊在影音廳的沙發后方做個小茶室，茶室只占整個影音廳的3分之一空間比例，尺寸長3.14m*寬3.6m，為了觀影的體驗感，大部分區域還是為打造多功能影音廳做充足準備，即可觀影，又能唱K，還能聽HIFI音樂，配上影院的智能中控，來構建智能化多功能茶室影音廳。

原始結構圖

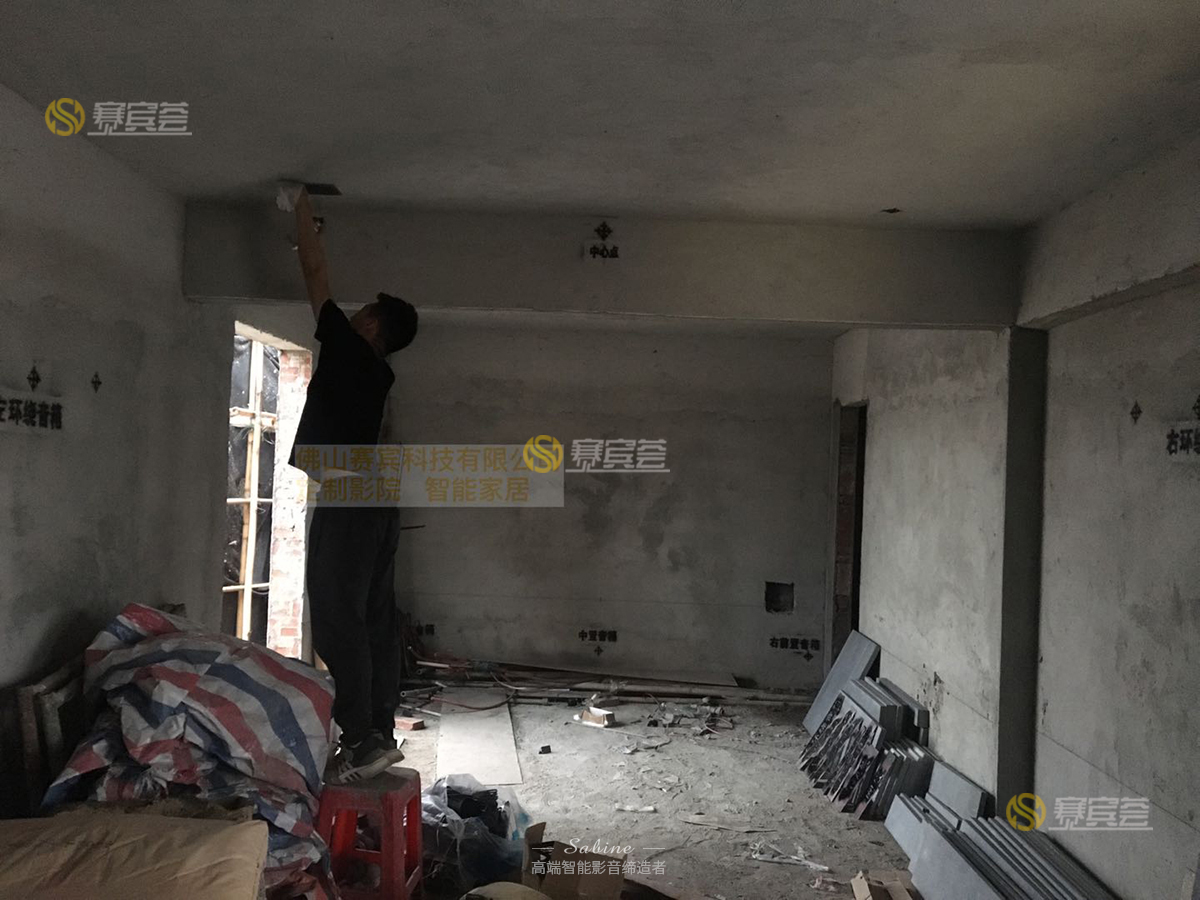

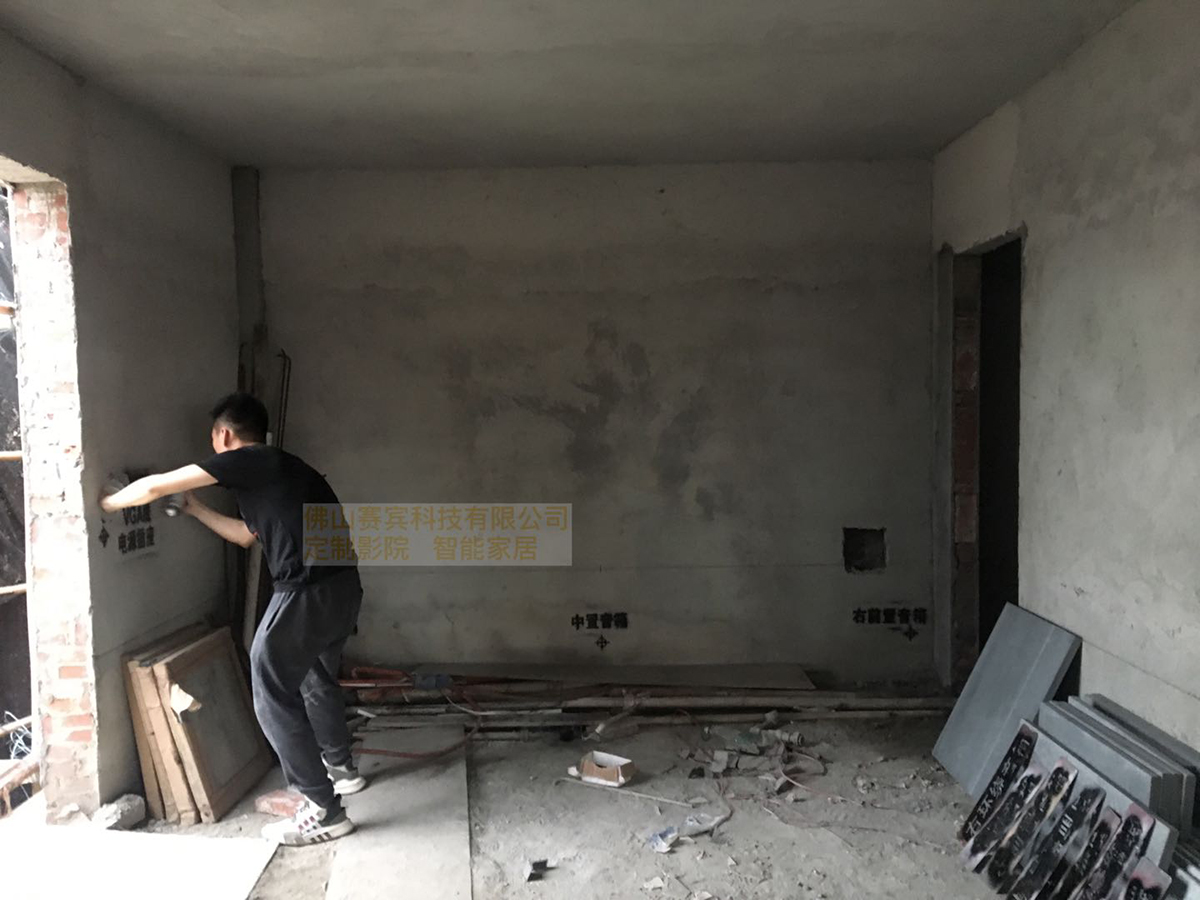

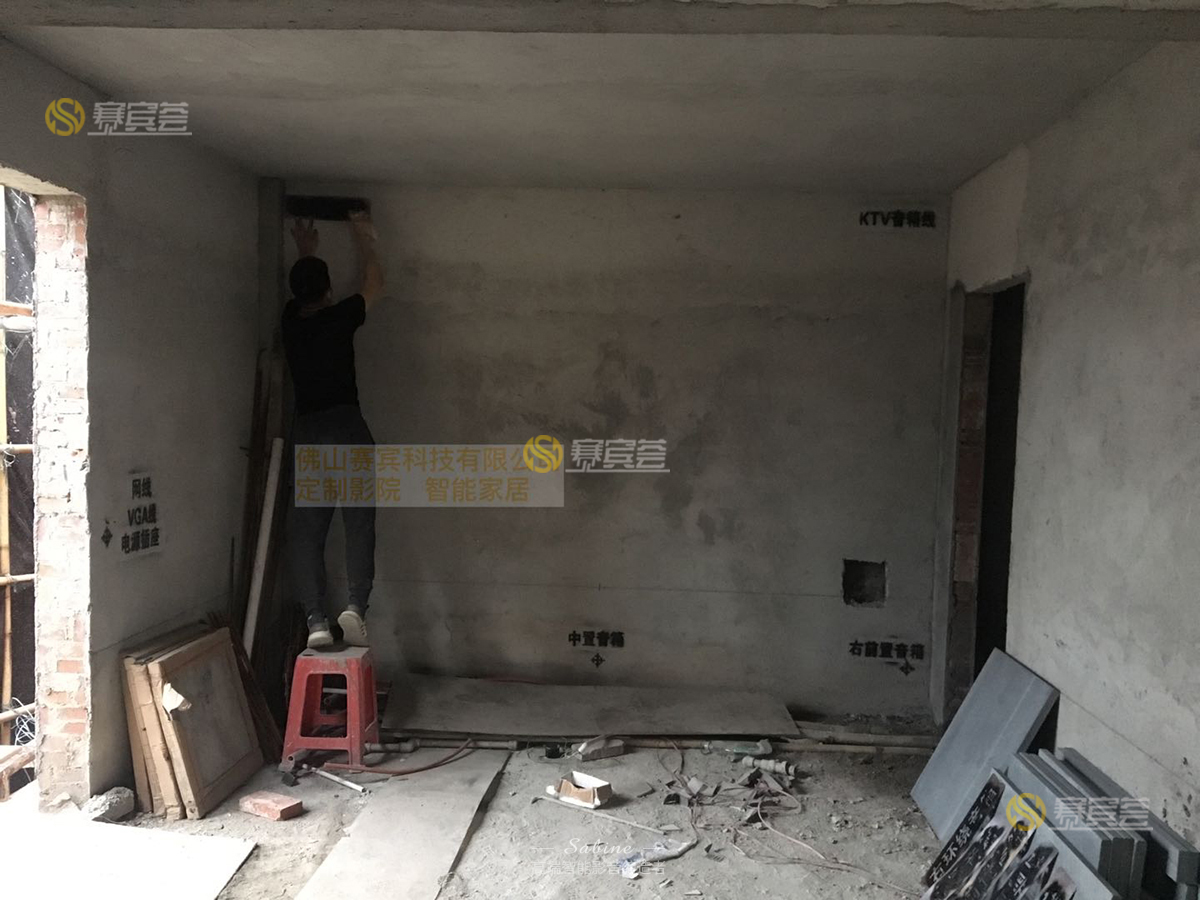

施工前定位

毛胚空間的影音廳，在建設的前期，我們針對定制方案，安排專業的設計師上門對接，對毛胚現場進行人工手量及專業儀器測量的多種方法、方式，現場尺寸定位，開始構思初步的設計方案，回去加班加點以高效率出具制作平面布局圖、音箱定位圖、聲學裝修圖、整體效果圖，空間駐波聲學分析圖，讓大體設計躍然紙上，給業主直觀準確的呈現效果，仿佛透過圖紙就能看到自己的影音廳什么樣子。

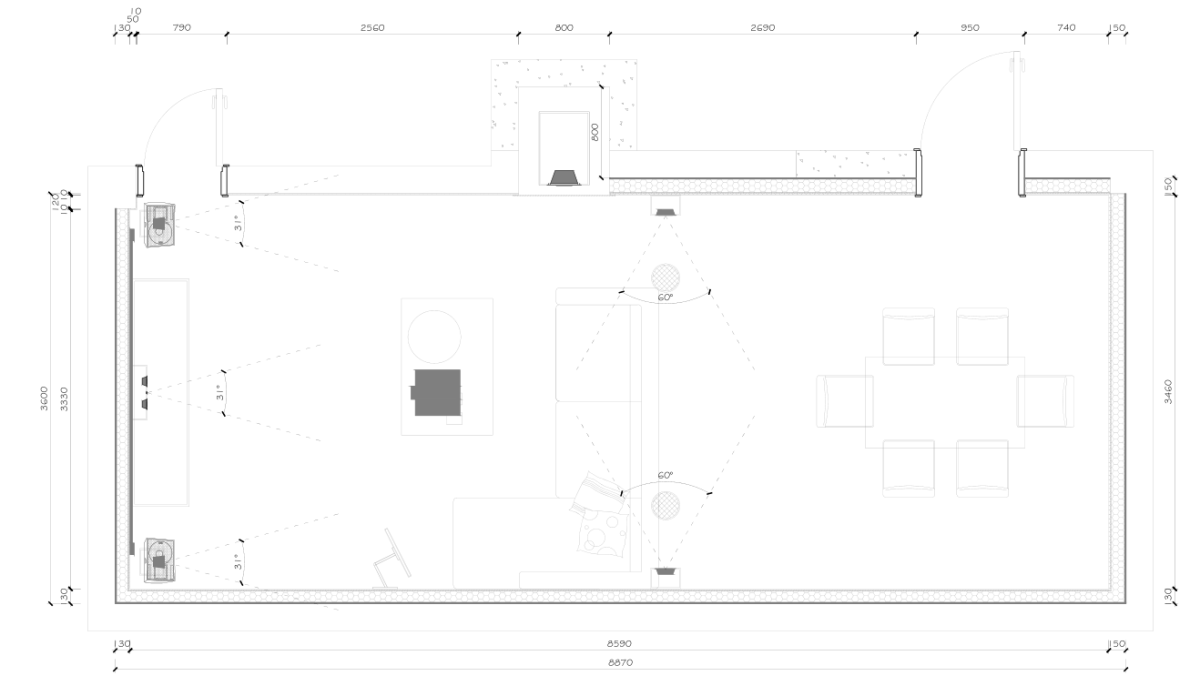

平面布局圖

項目在施工前，另外需要重視的一件事就是：針對方案，來了解業主對于音響性質的追求，如果對于喜歡嵌入式的客戶，需要提前預埋音箱線材，及開好對應的音箱孔位。

我們的方案中選擇的主音箱猛牌Monitor Audio Silver300和中置音箱Monitor Audio Silver150，是落地外擺的設計、環繞音箱Monitor Audio Bronze-FX，是壁掛式的設計，以及天花全景聲音箱OSD R51是嵌入式的設計，所以這里我們都需要提前對各個音箱的設計及性能做統一提前規劃性的了解，以方便在施工中更加順利有序的安排，同時結合整體美觀及專業性。

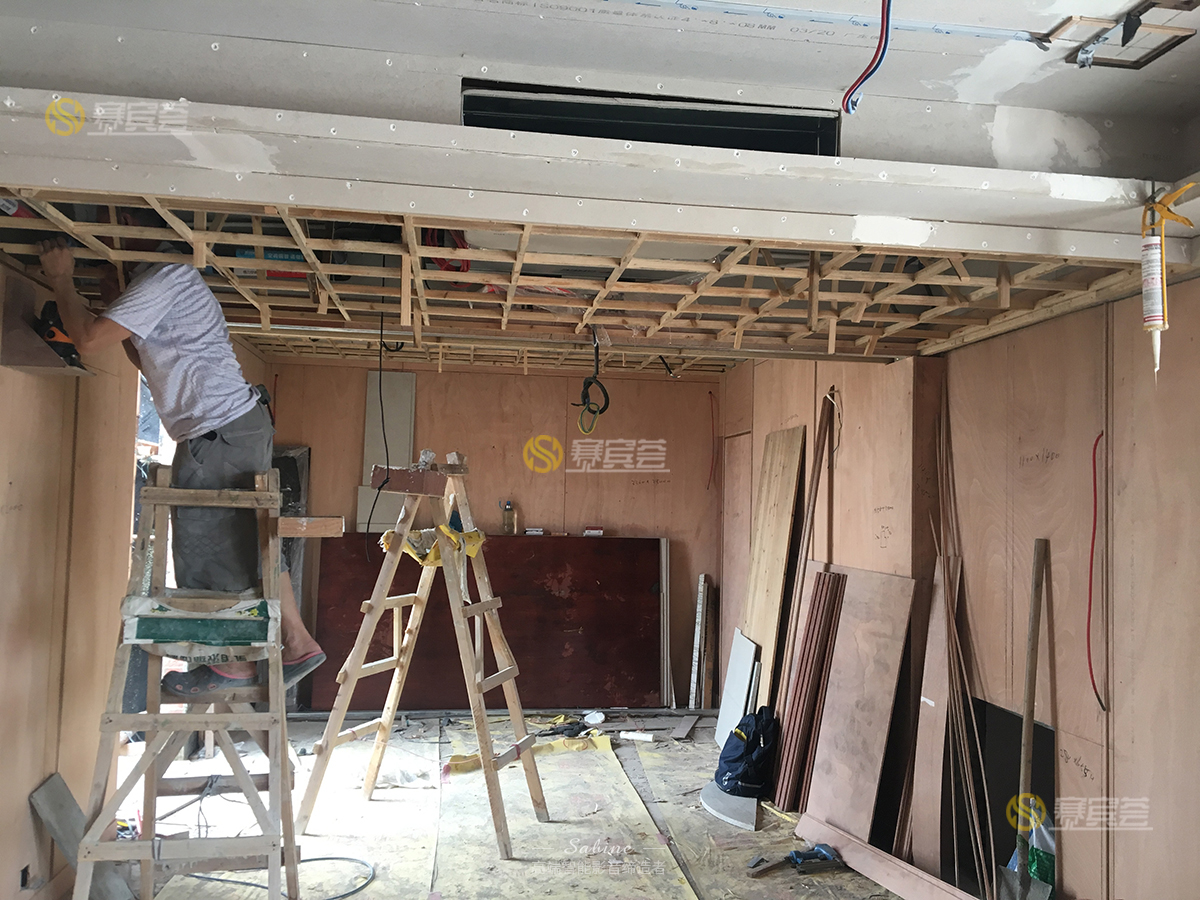

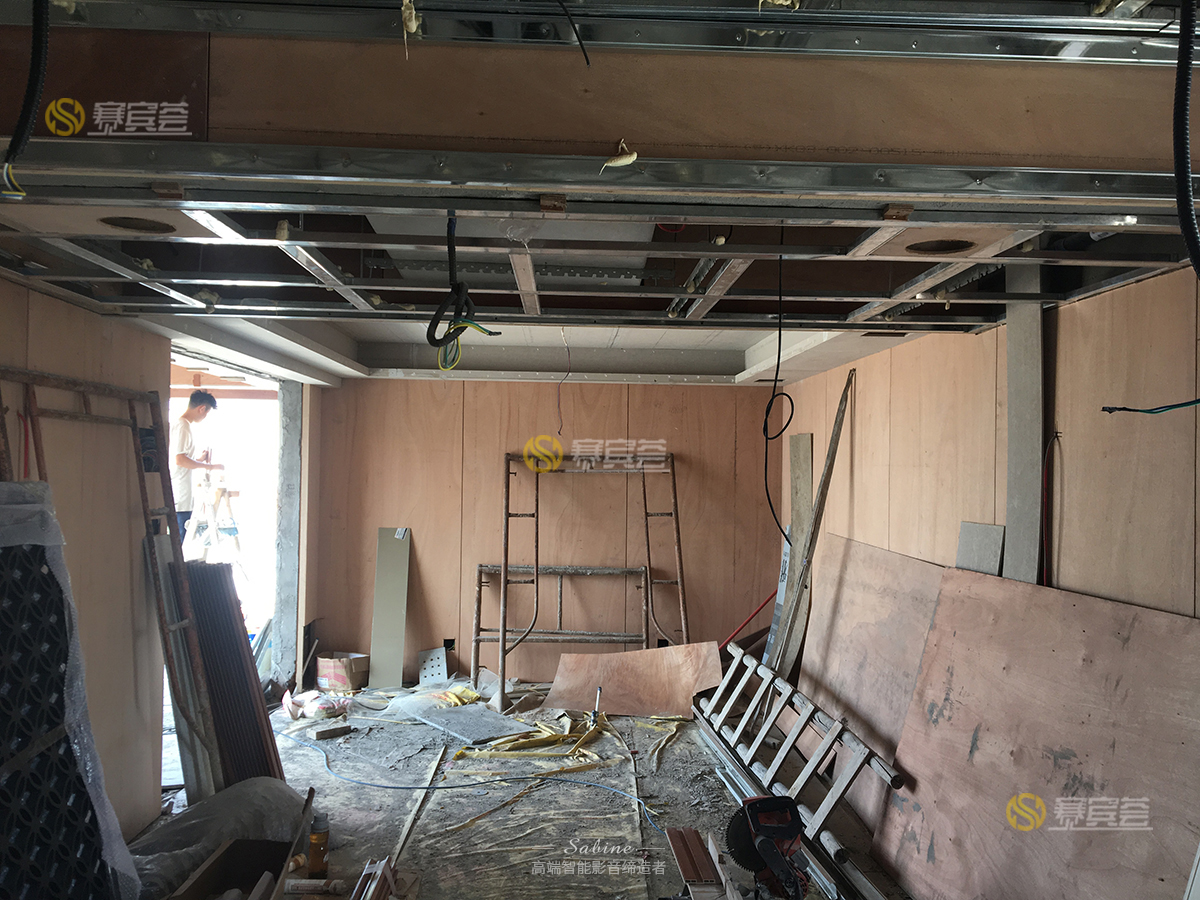

施工過程構建

項目施工過程，主要包含了對聲學空間的裝修，以及智能模塊的加入，聲學空間細致化分為：原始結構處理，聲學結構處理，聲學飾面處理，天花星空頂設計、木工工程設計、電工類的安裝及布置等。

需要兼顧專業的影音空間性能，且整體裝修設計風格美觀大氣。

音箱定位圖

所有線材整理、整潔的藏于墻身，避免雜亂

布線是基礎的工作

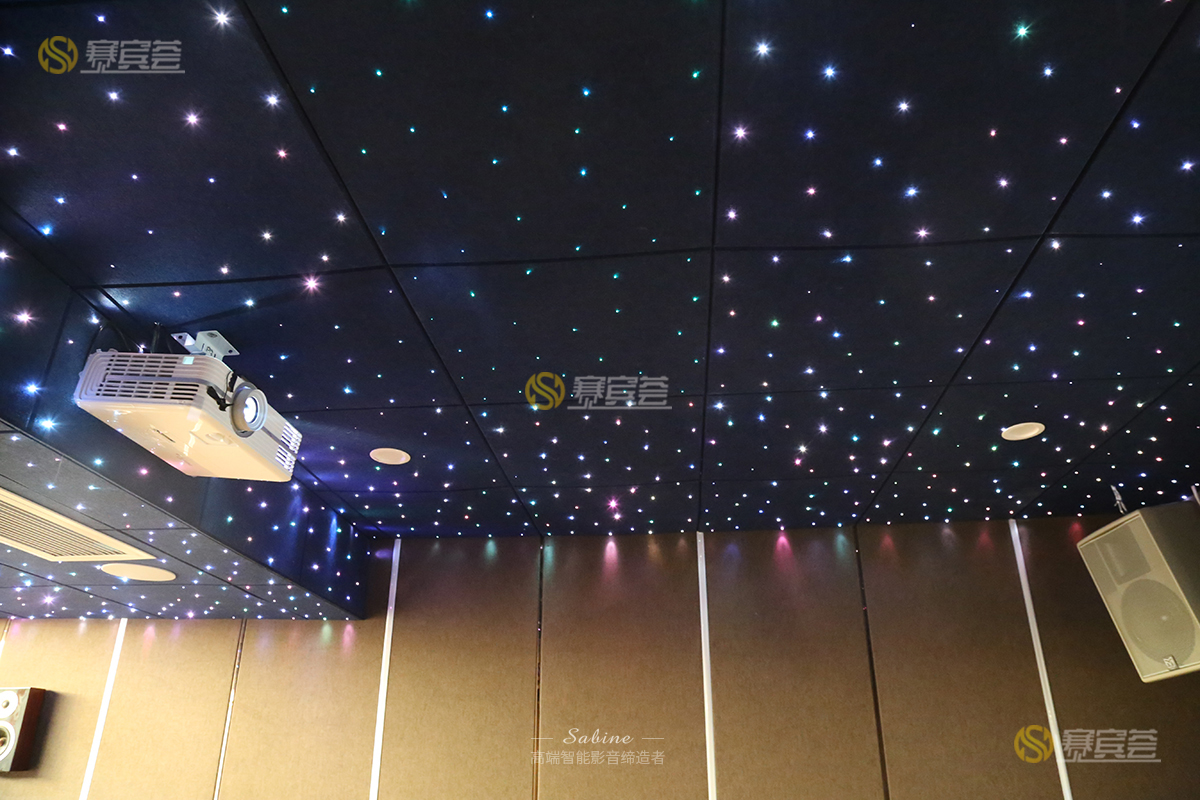

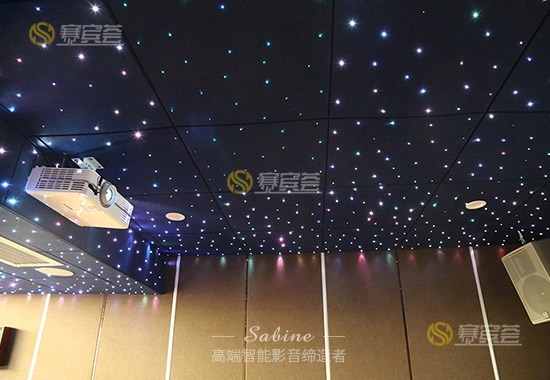

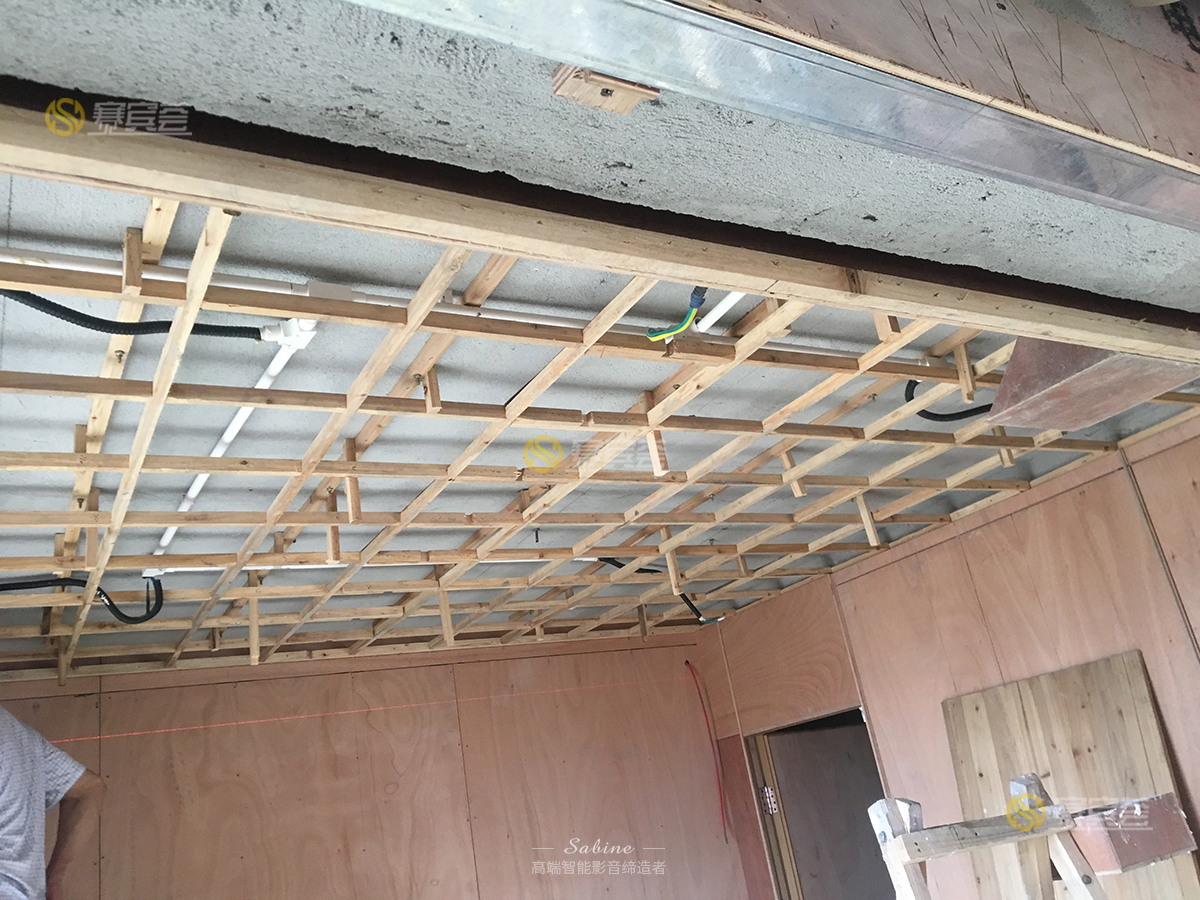

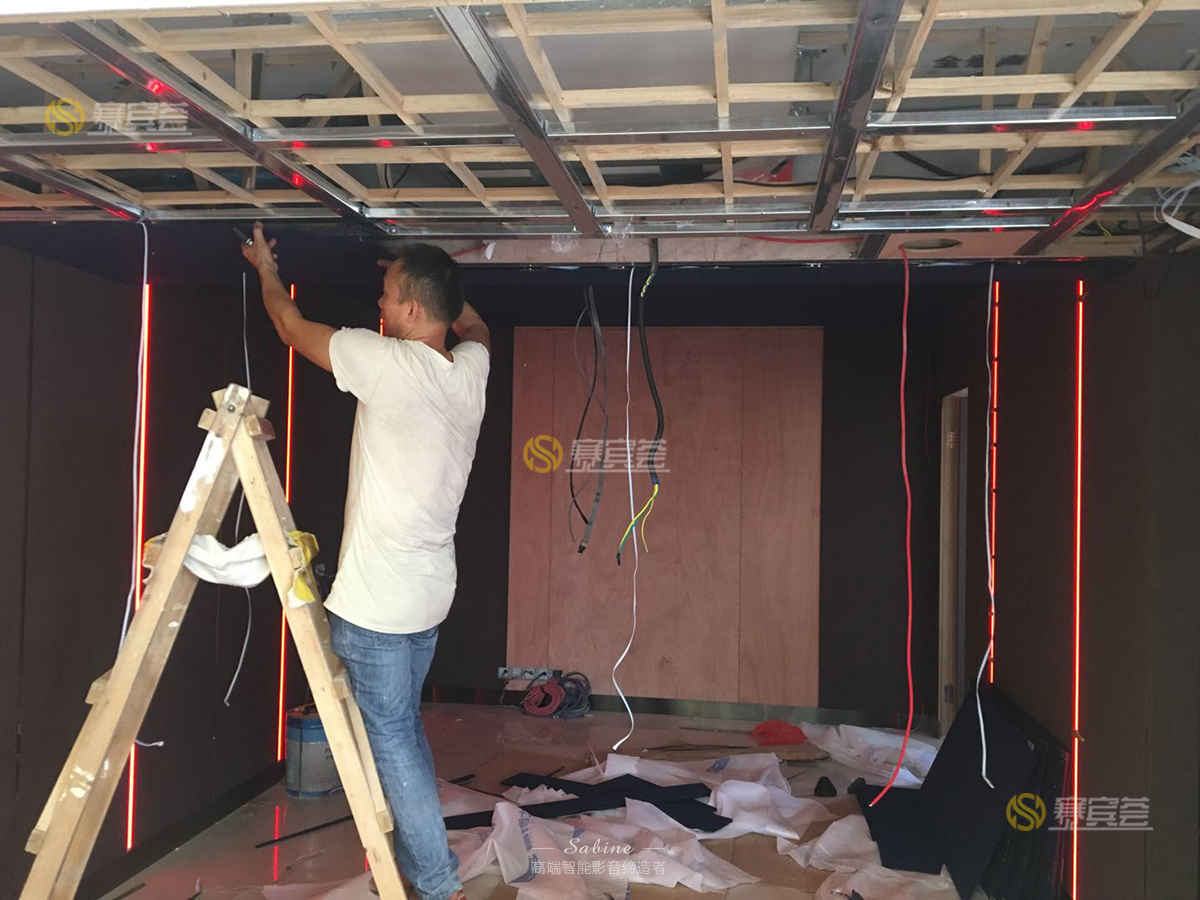

天花板的絢爛星空頂施工

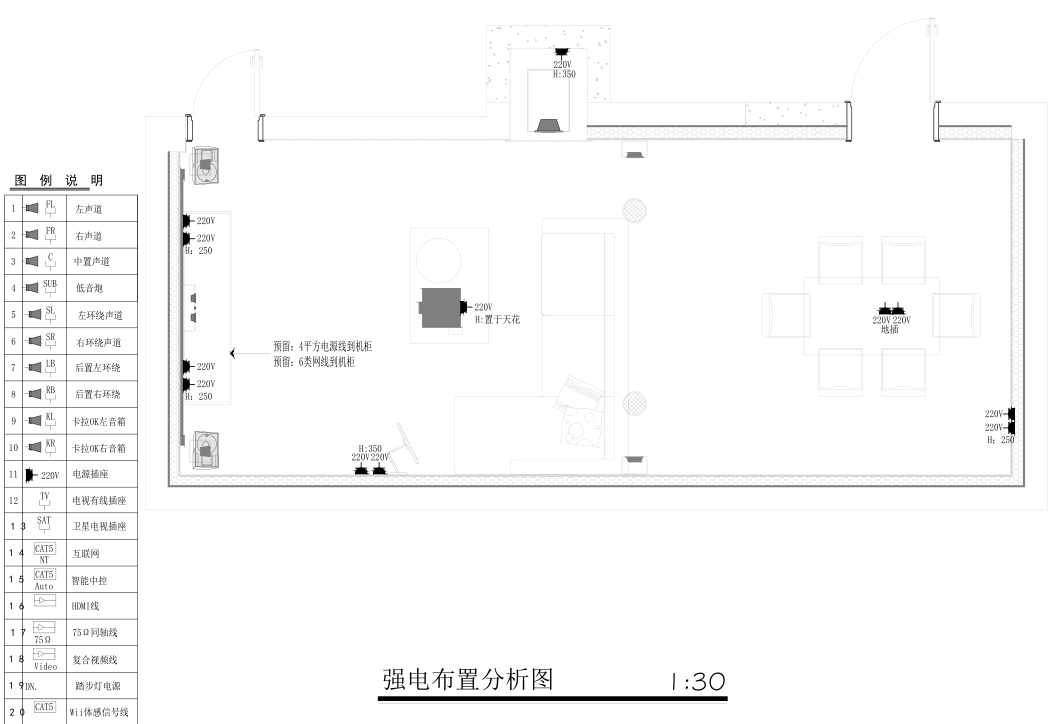

強電布置

器材方案

影院系統配置

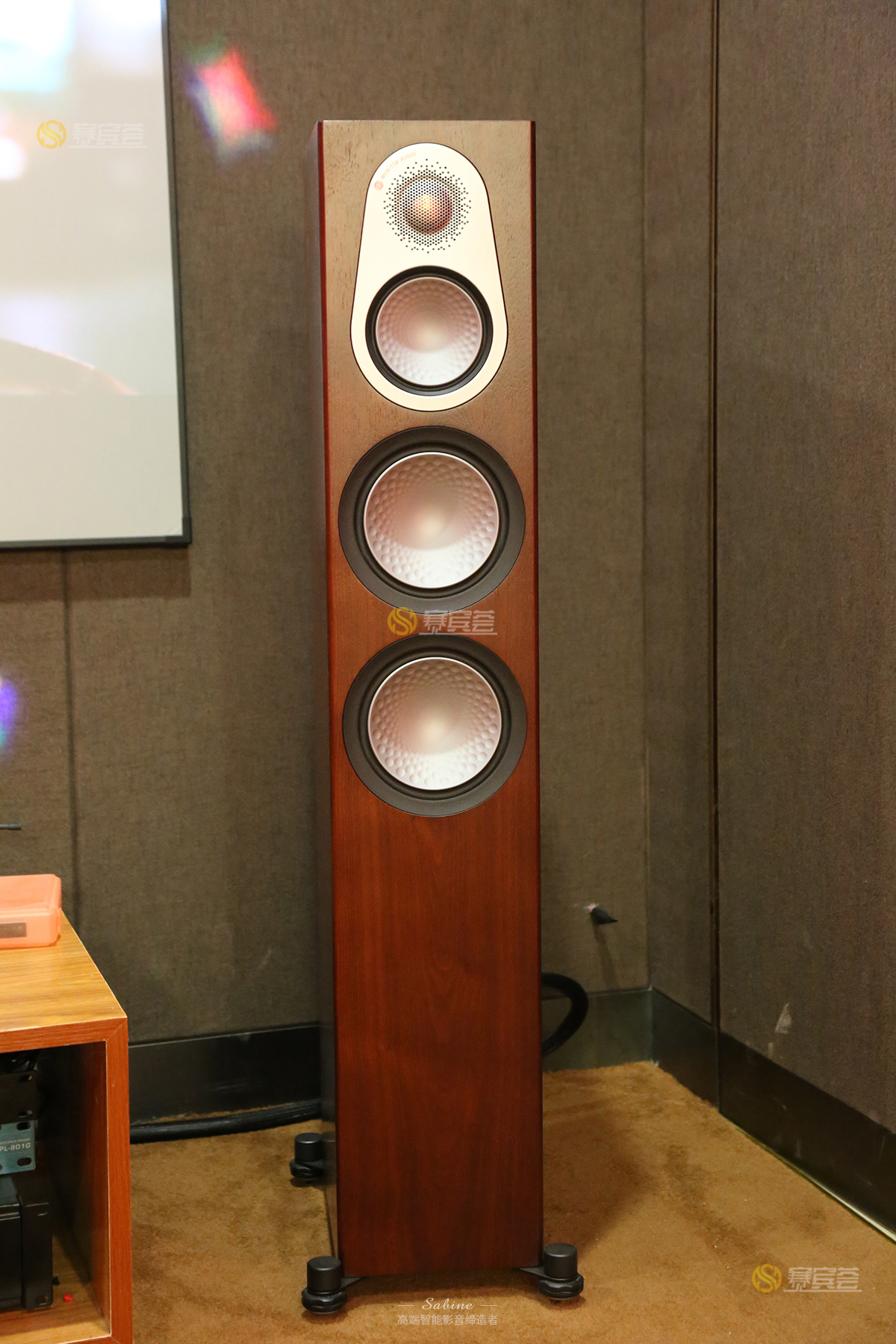

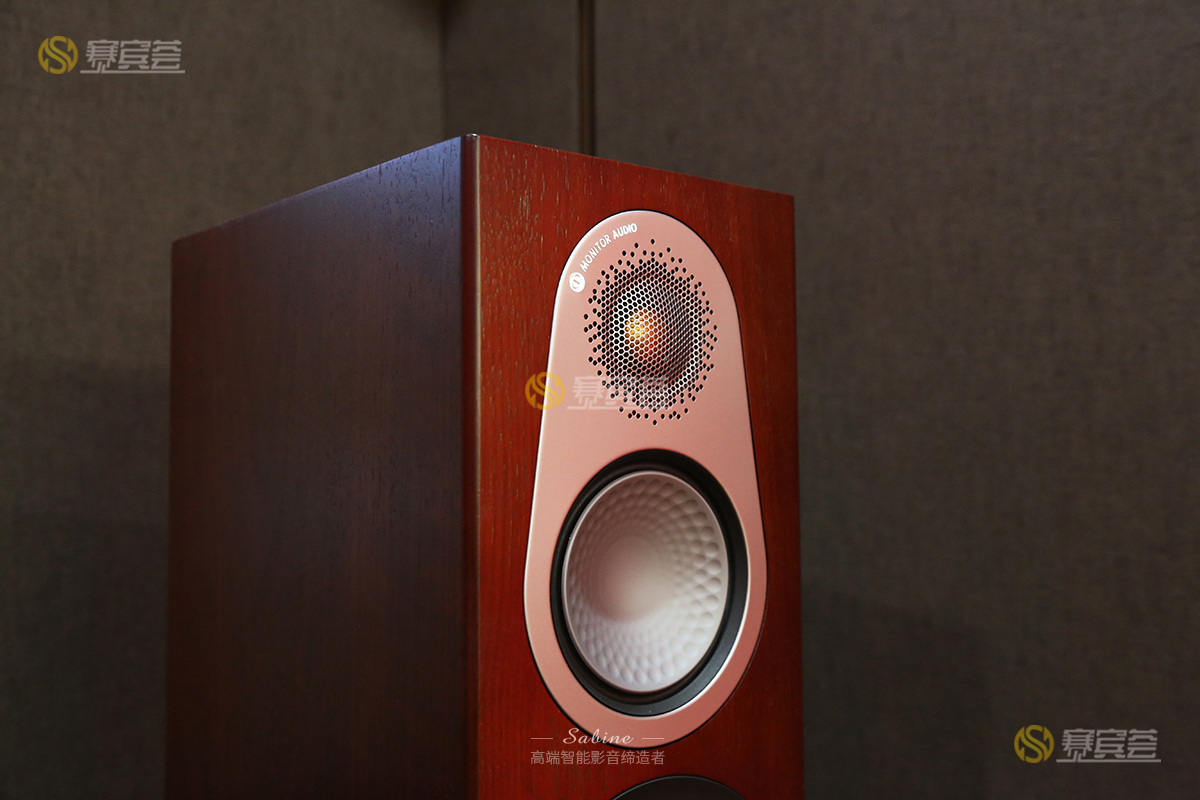

主音箱：Monitor Audio Silver300完整的三向設計提供同級領先的中音，而一對長沖程6寸低音單元協同工作，通過高而纖薄的箱體設計產生令人難以置信的動力，使其成為發燒友和AV系統必備音箱。

Silver 300易于推動，配備高品質天龍SR8012 AV功放，可提供高精度，大動態的音樂或電影，以滿足業主此間中型房間的需求。

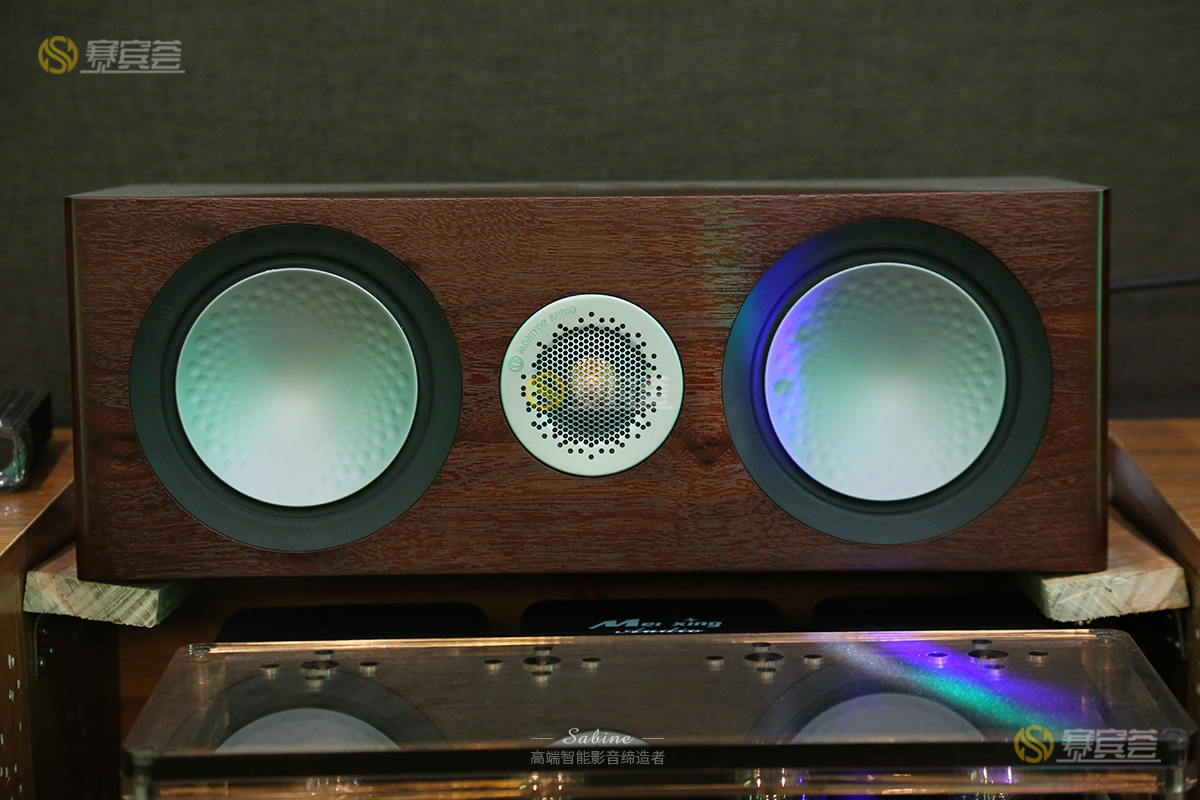

中置音箱：Monitor Audio Silver150中置聲道揚聲器位于環繞聲系統的核心，緊湊型、體積小巧，配有兩個猛牌獨特的5.25寸C-CAM RST低音單元，采用熟悉的3單元配置。C-CAM Gold Dome高音單元為電影提供清晰的對話和清晰的動態。

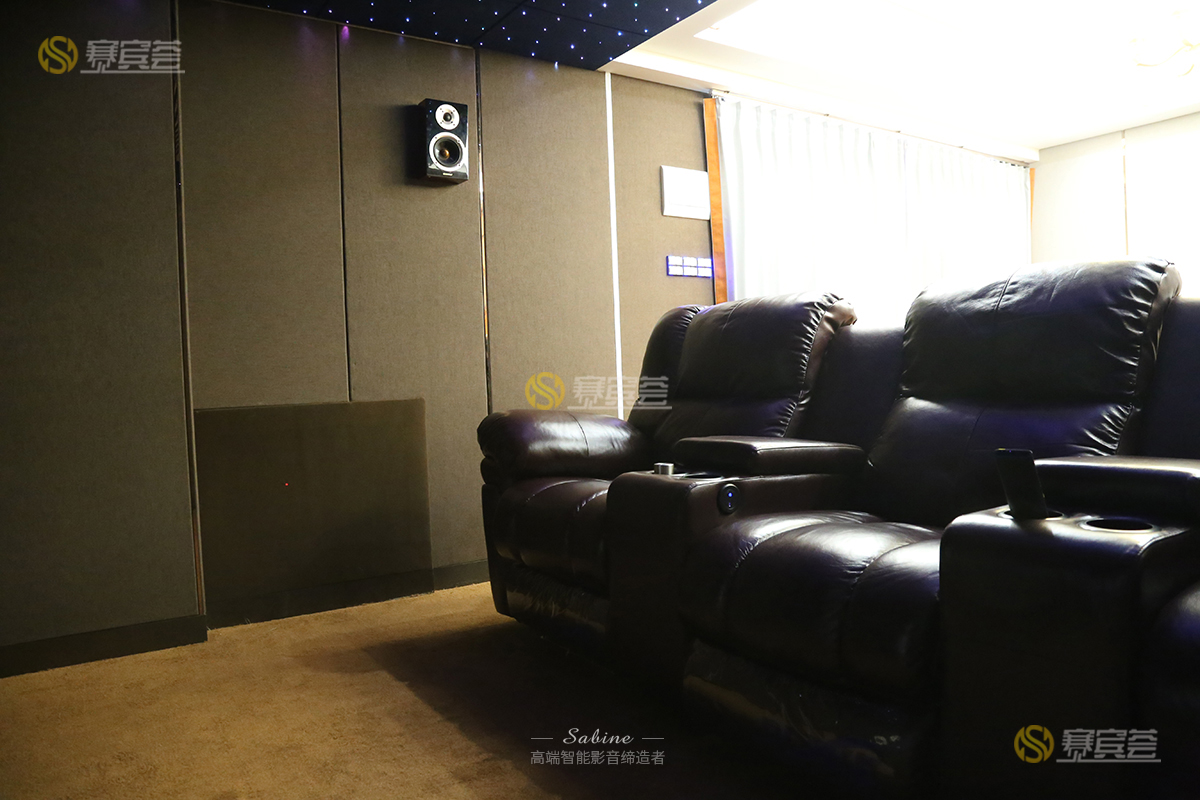

環繞音箱：Monitor Audio Bronze-FX 家庭影院系統中開發混響或環繞聲的完美組合，貼合墻壁與前置聲道無縫結合，為成功的家庭影院設計創造必不可少的沉浸式音頻體驗。

 全景聲天花音箱：英國猛牌Pro-IC65，圓形嵌入天花板音箱,Pro-65適用于入門級產品，但其材料和設計的復雜程度更高，符合猛牌世界的質量標準。

新的Pro設計通過鍍金推動端子連接，并通過堅固可靠的狗腿固定裝置輕松安裝，提供更高的便利性和美觀的嵌入式隱藏。

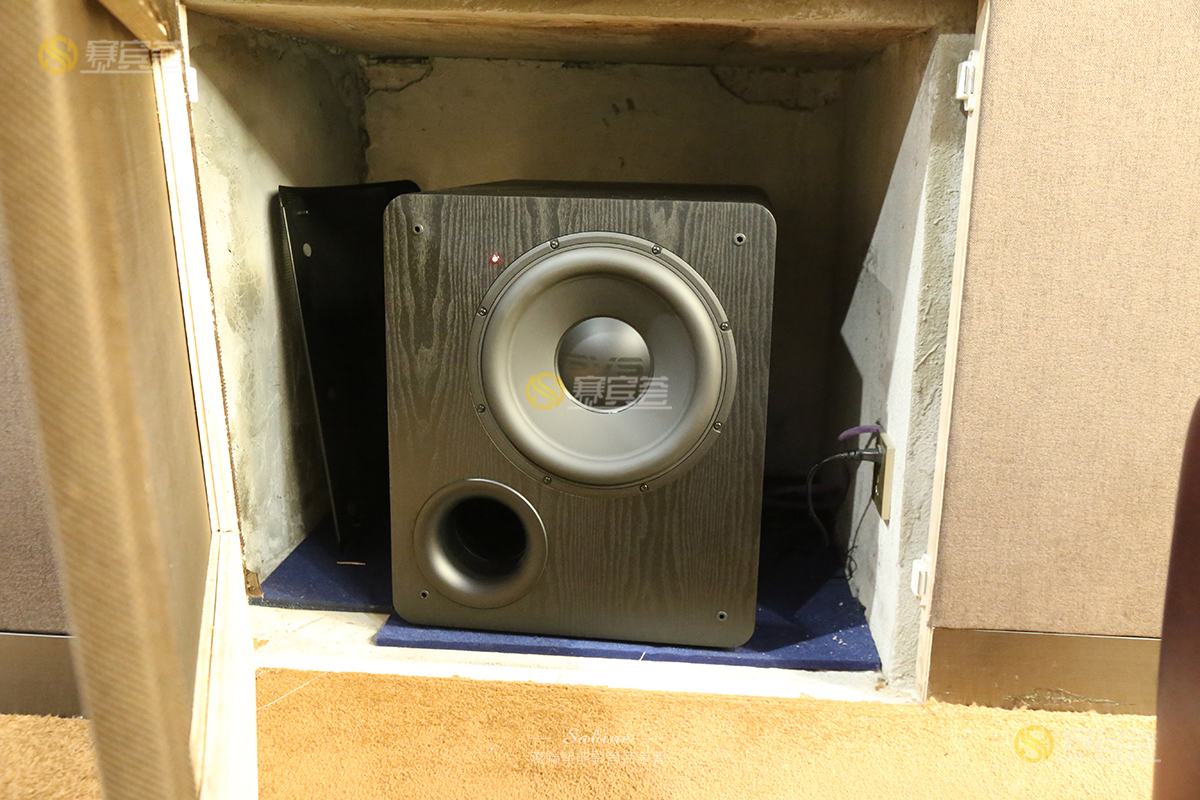

低音炮:美國SVS PB3200  能夠把緊張激烈的電影片段短時間內爆發性的演繹，PB3200在呈現影片時恰到好處的，或猛然關上門，感受輕聲低語！或一個適時的配樂突然能給帶來聽覺上的大爆發，讓業主體會它的“強力輸出、超強低頻擴展、瞬態快速和準確控制”。

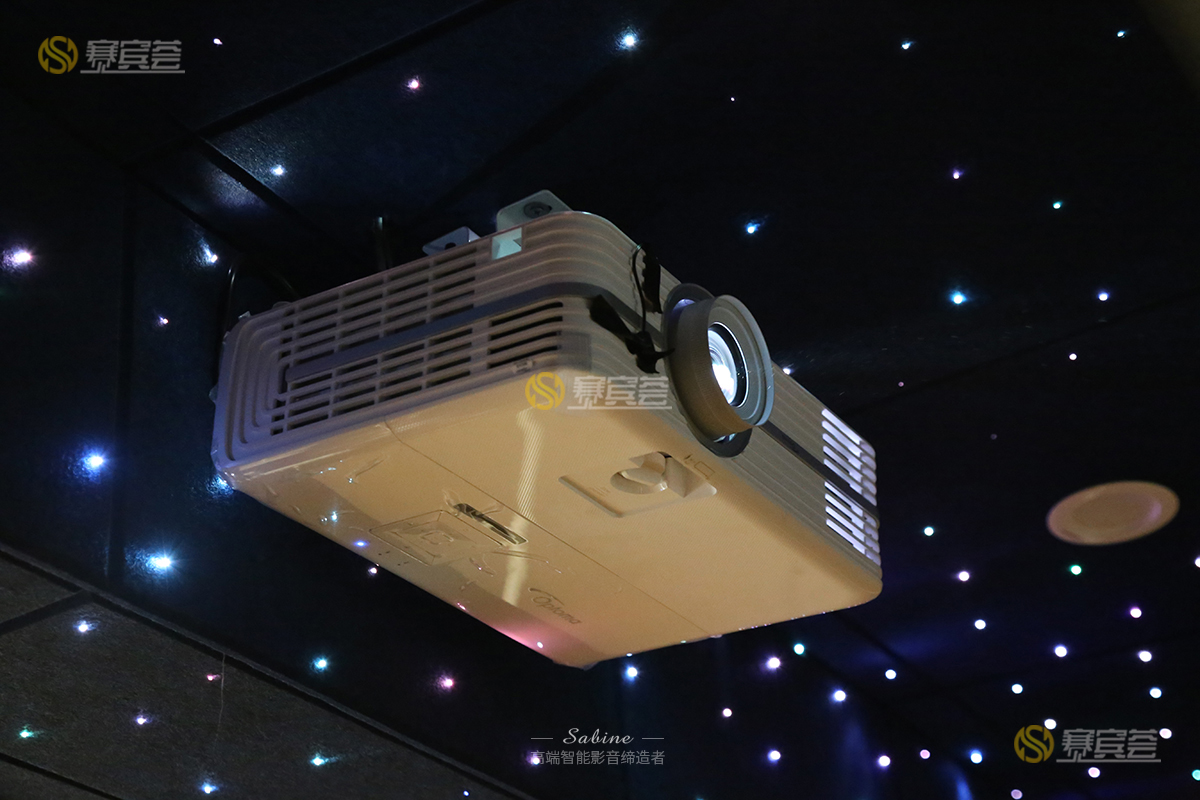

投影機：奧圖碼Optoma RSF8255家用型機型，4K 3D超高清投影，支持HDR及Dobly Vision，鏡頭位移以及1.2倍變焦鏡頭，2800流明色彩亮度，600000:1高對比度投影影像明亮清晰，投射畫面更有層次感和立體感，能使暗處細節角落不在漆黑，畫面細節能看的清清楚楚，不錯過影片的每一個精彩瞬間。

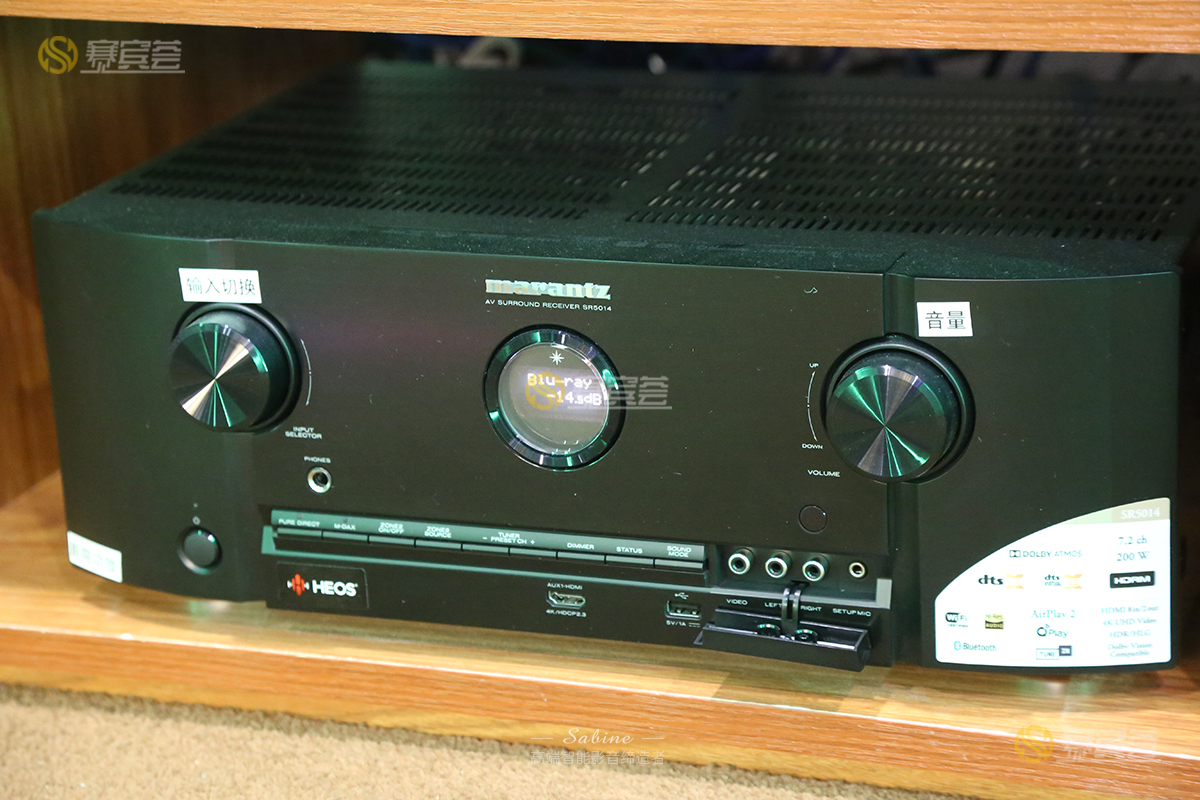

AV功放：馬蘭士的旗艦級產品SR8012，將備受稱贊的Marantz接收機系列拓展到新的性能水平，以11.2聲道設計，提供205W的功率，獲得真正的集成聲音。SR8012可處理完整的7.1.4聲道3D沉浸式音響系統而無需額外的放大處理，它是杜比全景聲、DTS:X和Auro 3D原聲帶的理想選擇，由至少四個SHARC DSP處理器進行強大數字信號處理，以提供超凡準確、精細和動態的聲音效果。

HIFI系統配置

原定放在專業茶室的HIFI系統，在我們項目拍攝時，業主決定先在茶室影音廳視聽，下圖是后續將安裝HIFI的專業茶室。

下圖是視聽HIFI的影音廳

Hi-Fi音響系統，一體式的音響系統是將美星MC368-BSE膽機作為后級兼顧HIFI膽機雙重使用功能，配合使用日本馬蘭士PM6006 CD播放機組合成為一套HIFI系統，

以完美重現高保真，靜聽音響中的涓涓細流的聲音，輕柔的少女歌聲，金屬敲打聲，聲音的人和物是真實地在身邊存在，高還原度人聲，把音質大限度地還原成它原來的樣子，

KTV系統配置

定制的另一專業KTV系統，與影院系統同為一室的K歌功能。

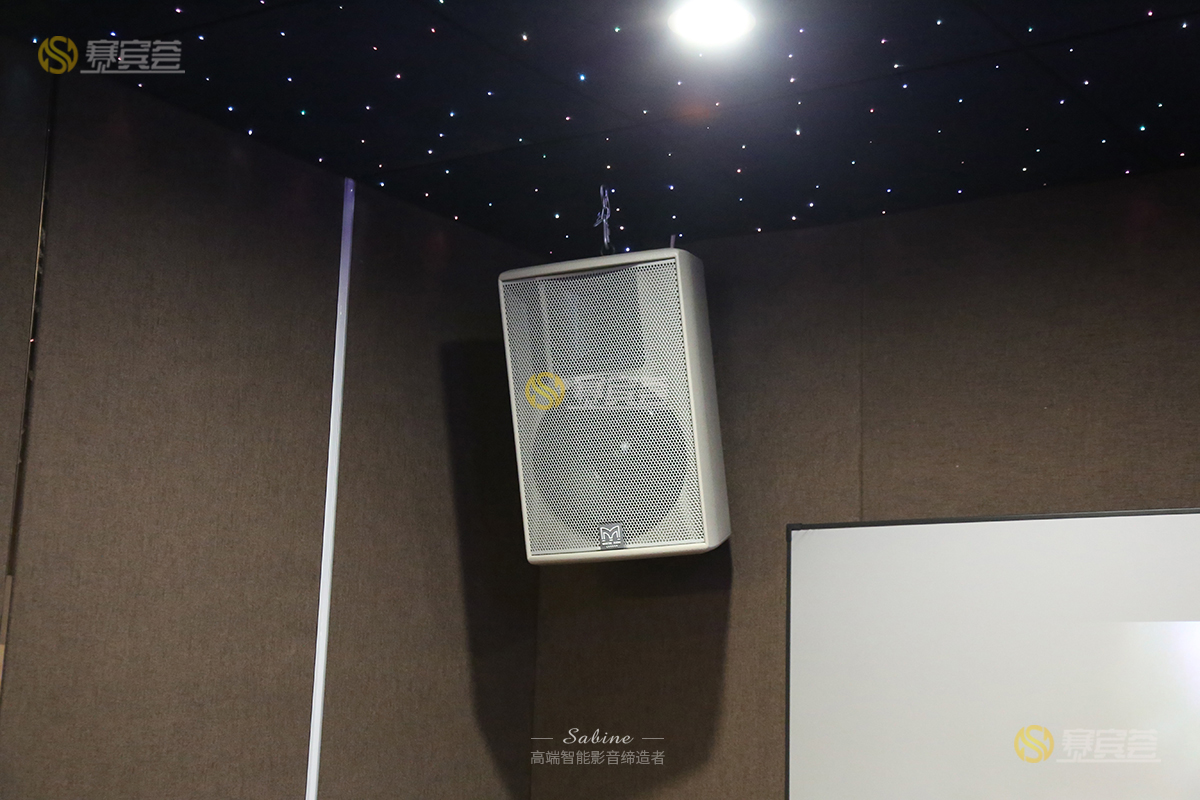

使用專業舞臺級別音箱英國瑪田AQ10兩只，體積小、重量輕、靈敏度高、穿透力強、聲壓級高、語音清晰、可靠性強、區域間聲音覆蓋均勻等特點。持久耐用的外表，有著真實自然的音質表現，可使演唱者發揮好的演唱水平。

智能系統配置

茶室影音廳還做一套以適應業主生活方式的智能化控制：只需一鍵，即可調暗燈光、播放HIFI高保真音樂、一鍵式開始影院或KTV ，調至舒適溫度、智能即刻體現，家人容易上手，而且樂享其中！

方案中使用品牌Control4 智能平臺，通過連接和管理業主家中的諸多設備，強大的智能平臺，讓業主喜歡的產品像交響樂一樣協同工作，實現個性化生活方式。

背景音樂配置

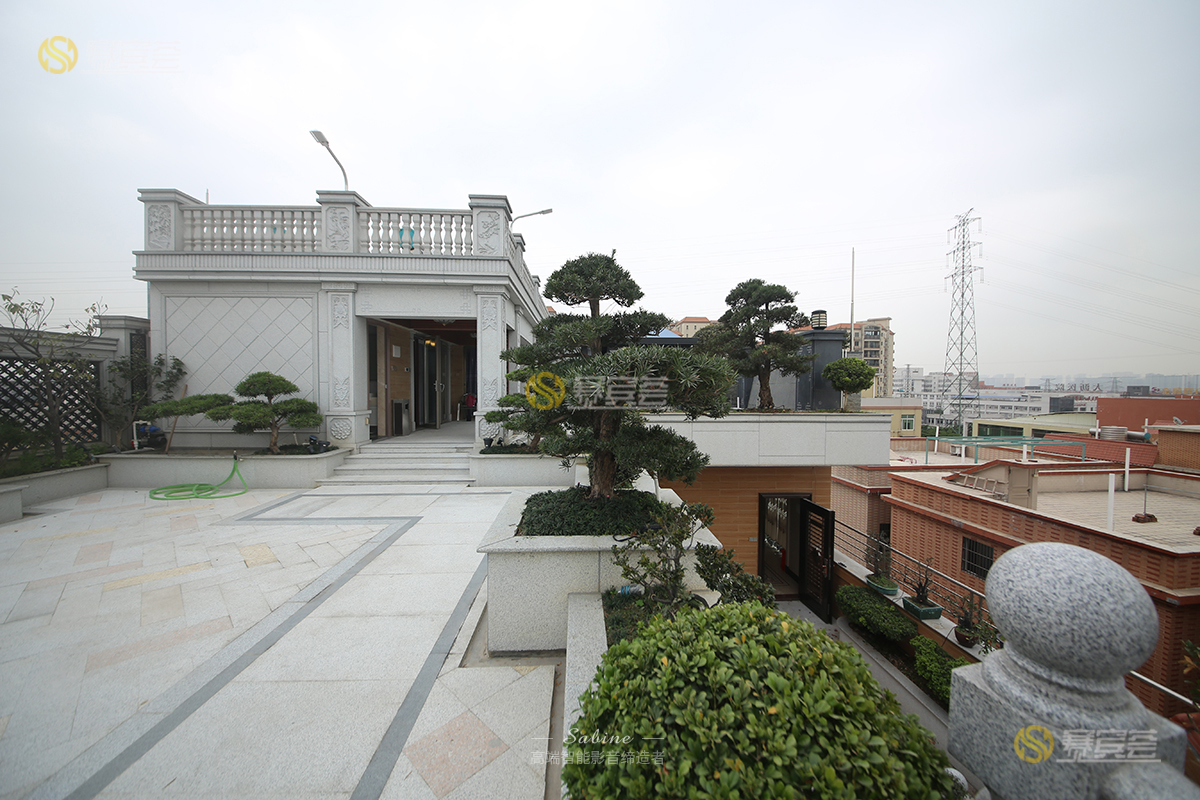

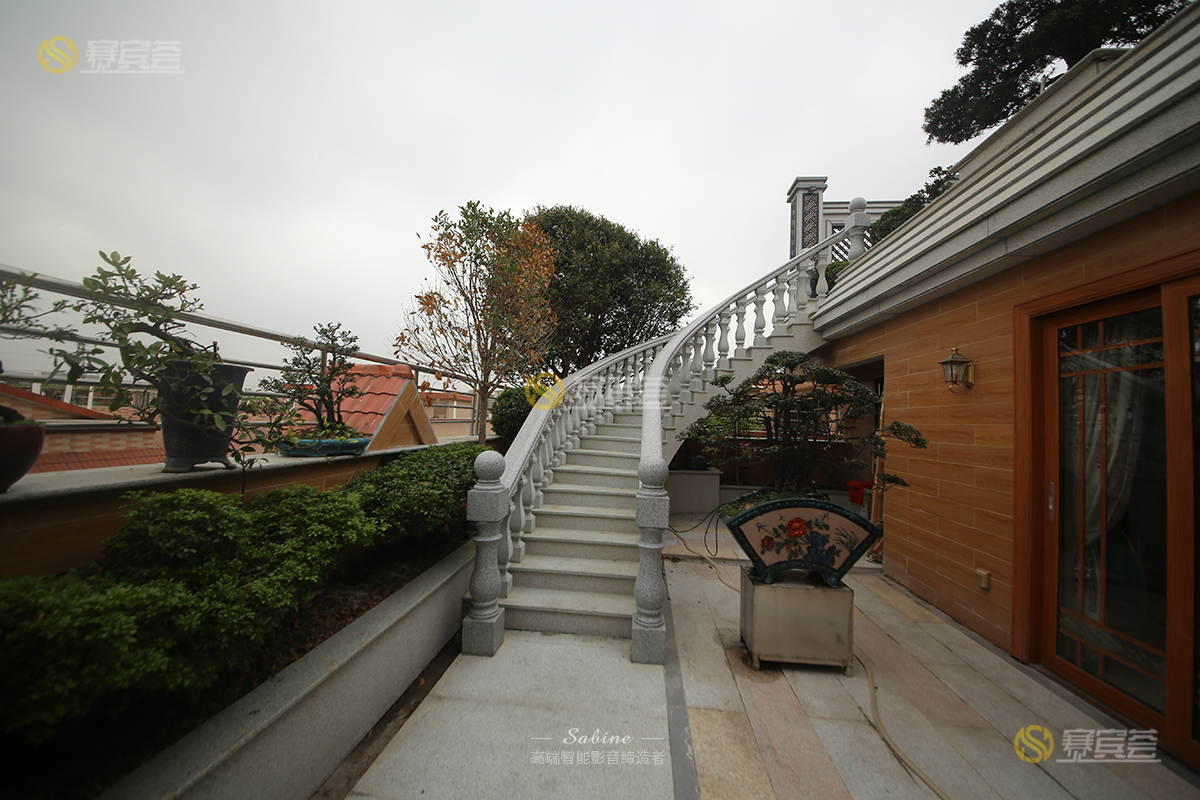

本方案另外在樓頂?shù)穆短炜罩谢▓@，建造了戶外背景音樂，背景音樂系統是智能家居的組成部分。即在任何一處角落里包括：客廳、臥室、廚房及衛生間等，均可布上音樂線，通過一個或多個音源，讓人在每個房間、每個角落都能聽到動聽的背景音樂。

背景音樂系統使用1只戶外S-300F仿真石頭音箱，和2只悠達Yodar YO-C6102戶外壁掛音箱來組建構成，通過悠達Yodar YO-I5背景音樂主機或者移動電子設備，實現在空中花園即可享受清新質感的背景音樂享受，如沐春風般的感受背景音樂所帶來的聽覺享受盛宴。

安裝調試

在整個影音室空間裝修完成，以及器材安裝完成，接下來就是對于整個聲場結合器材來進行調試工作，所謂聲場和器材搭配才能達到10分，而器材表現為：3分靠器材，7分靠調試。

由于業主很好客，很多朋友愛唱歌，歌唱功底深厚，對K歌系統一唱便知好壞，所以K歌系統，要求比較高，但經過專業細致的調音師幾次測量調試，針對個人一對一的人聲測驗，客戶現場試音，專業的聲學空間，配合瑪田音響，真正實現高音準、低音甜、全面超越商業KTV的效果，業主朋友對此贊不絕口。

調試現場

設計心得

茶室類型的影音廳，空間足夠大，建造了多種使用的功能，完全滿足業主、家人及其朋友的多方需求，喝茶、娛樂兩不誤?？臻g在裝修風格上延續中國傳統中式色彩，中規中矩又略帶簡約，經久耐看。配合英國猛牌的影院音效，音質甜美的演唱體驗，智能化的定制服務，使整個項目的使用滿意度全面超越商業影音廳的效果，深得業主滿意和褒獎。

專業的聲學處理，前期結構工藝避免了后期的共振異響出現，聲學軟包飾面搭配硬包，很好的控制在標準的影院混響時間，還原更真實現場音效，這得于前期團隊專業的聲學建聲設計。
